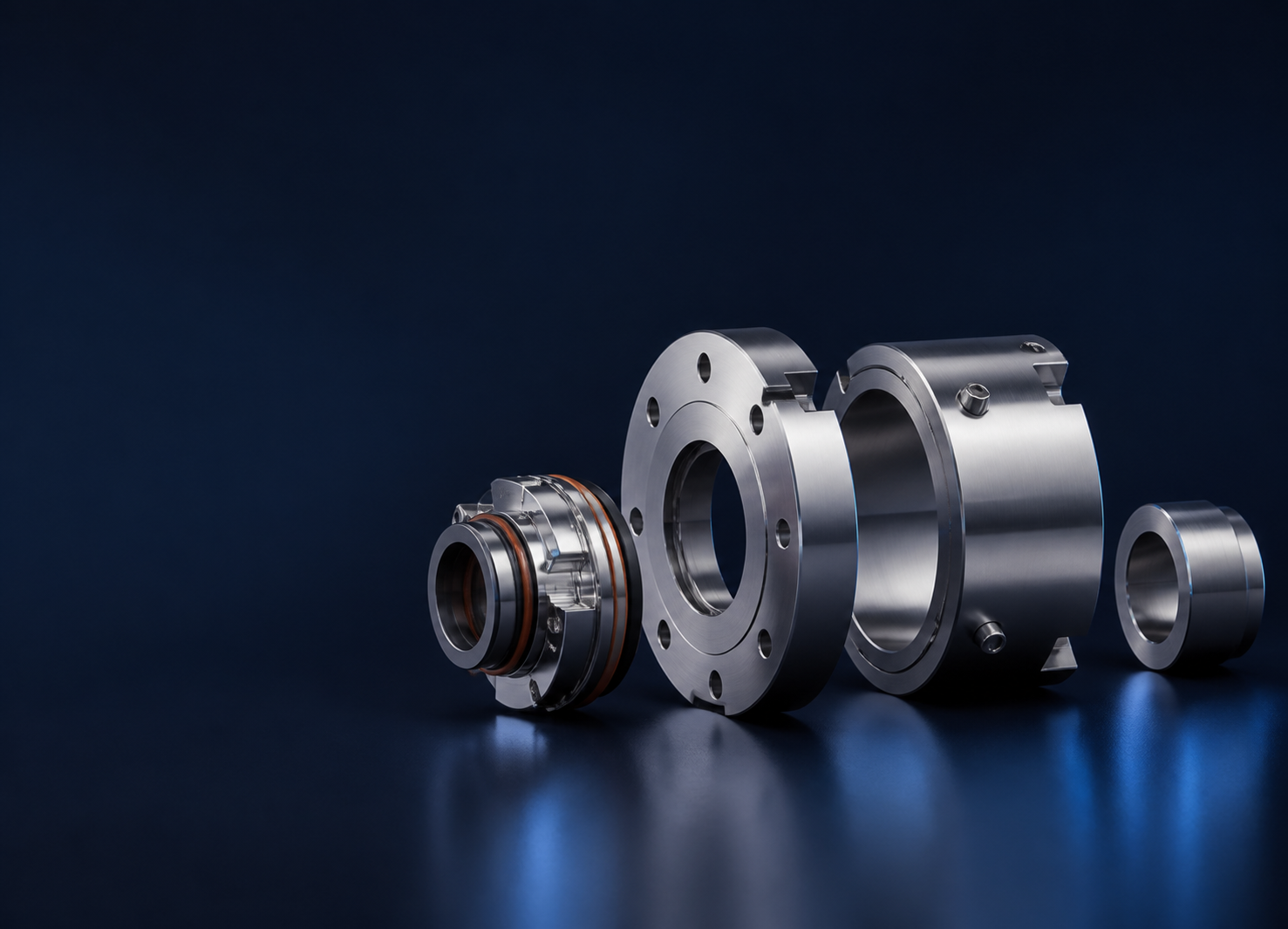

Sellado ANSI y verificación de interfaz
No suministramos sellos mecánicos completos como producto standalone. Revisamos componentes metálicos seleccionados y fabricables para aplicaciones de sello a partir de plano, muestra o dimensiones controladas.
Empiece por el componente
Inicie con la información disponible. La compatibilidad final requiere revisar la configuración instalada.
Revisamos componentes metálicos mecanizados a partir de un plano, muestra o dimensiones controladas. La disponibilidad se confirma después de la revisión de ingeniería.
Revisar componente metálicoSe revisa la geometría y la dimensión contra la configuración instalada; sólo se cotiza cuando corresponde a una cubierta metálica fabricable.
Verificar tapa o cubiertaPara configuración desconocida, fallas repetitivas o casos que requieren revisar bomba, cámara, eje o camisa, sello y soporte como conjunto.
Solicitar revisión de ingenieríaUn sello principal. La configuración final depende de la bomba, la cámara, el proceso y las condiciones de operación.
Configuración con sello primario y sello de contención con sistema buffer, utilizada cuando el servicio requiere un segundo nivel de contención o monitoreo.
Configuración con fluido barrera mantenido por encima de la presión del proceso, cuando el diseño y la especificación del servicio lo requieren.
Dos decisiones diferentes
“Cartridge” describe la forma de suministro e instalación. “Single/dual” describe el arreglo de sellado. No son categorías equivalentes.
Conjunto preensamblado y ajustado según el diseño del sello. Puede ser single o dual.
Componentes rotativos y estacionarios separados, con instalación y ajuste en campo. Puede ser single o dual según el diseño.
Interfaz bomba-sello
La revisión considera la interfaz completa, no sólo una familia de bomba o un material de caras.
La compatibilidad no se confirma únicamente porque la bomba cumpla ASME B73.1. Las interfaces internas deben revisarse contra la configuración real del equipo.
La identificación debe considerar bastidor, interfaz eje o camisa, cámara o backplate, arreglo de sello, sello instalado y proceso. STX, MTX, LTX y XLTX se usan sólo cuando están confirmados en la configuración instalada.
Revisamos grupo de bomba, cámara instalada, interfaz de eje o camisa, gland, conexiones de soporte y arreglo de sello antes de confirmar suministro.
Mark 3 Sealmatic es una configuración de sellado dinámico independiente y no debe tratarse como una cámara convencional para sello mecánico.
Ver Durco Mark III replacementSistema de soporte
Los siguientes planes describen configuraciones de soporte comunes. No constituyen una selección automática.
Recirculación de fluido de proceso desde descarga de bomba hacia la cámara del sello.
Circuito cerrado de recirculación desde la cámara del sello con enfriamiento.
Flush externo limpio hacia la cámara del sello.
Sistema buffer no presurizado para determinadas configuraciones de sello dual.
Sistema de fluido barrera presurizado para determinadas configuraciones de sello dual.
Sistema externo que suministra y circula fluido barrera presurizado.
El plan final debe confirmarse según el sello, fluido, presión, temperatura, vaporización, sólidos, utilidades y requisitos del proyecto.
La selección final depende de química y concentración del fluido, temperatura, presión, sólidos, lubricación, arreglo del sello y diseño validado del fabricante.
La capacidad de operar con lubricación limitada o condiciones transitorias debe confirmarse para el diseño específico del sello.
Datos del proceso
Comparta fluido, concentración, temperatura normal y máxima, presión de cámara, sólidos, tendencia a cristalización o polimerización, lubricación, contención y disponibilidad de flush.
Estos datos apoyan la revisión; no sustituyen una validación de ingeniería ni generan una selección automática de materiales o plan API.
Para cotizar
Puede iniciar con fabricante, modelo, tamaño, bastidor o grupo, información del sello, diámetro de eje o camisa, fotos de cámara, datos de proceso, cantidad y fecha requerida.
¿No conoce todos los datos? Envíe la placa de la bomba, fotografías del sello retirado y cualquier número grabado en el sello o en la cámara.
Enviar placa, sello o planoEl modelo es un buen punto de partida, pero la selección final también requiere confirmar bastidor o grupo, eje o camisa, cámara, gland, arreglo y proceso.
No. ASME B73.1 no convierte todos los sellos, cámaras, ejes o glands internos en piezas universalmente intercambiables.
No. API 682 puede aplicar cuando el proyecto, servicio o especificación del comprador lo requieren.
No. El plan debe seleccionarse considerando sello, proceso, presión, temperatura, sólidos, vaporización, compatibilidad del flush y requisitos del proyecto.
No automáticamente. El nivel de contención depende del arreglo, sistema buffer o barrera, presión, instrumentación y diseño específico.
No debe asumirse. Depende del diseño completo del sello y de la aprobación del fabricante.
COMPATIBILIDAD DE REEMPLAZO
Revisamos componentes metálicos mecanizados a partir de plano, muestra o dimensiones controladas, sujetos a evaluación de ingeniería. No ofrecemos sellos mecánicos completos como producto independiente. La identificación considera modelo, tamaño, eje o camisa, cámara, material, fluido y arreglo instalado.
Confirmar contra la configuración instalada antes de liberar el pedido. Solicitar revisión de ingeniería
Revisaremos bomba, interfaz, cámara, arreglo del sello y condiciones de proceso antes de confirmar la cotización.
