La tabla es una primera orientación, no una selección de modelo. Antes de especificar una bomba, confirme la función del equipo, el fluido real y las condiciones hidráulicas y de instalación.

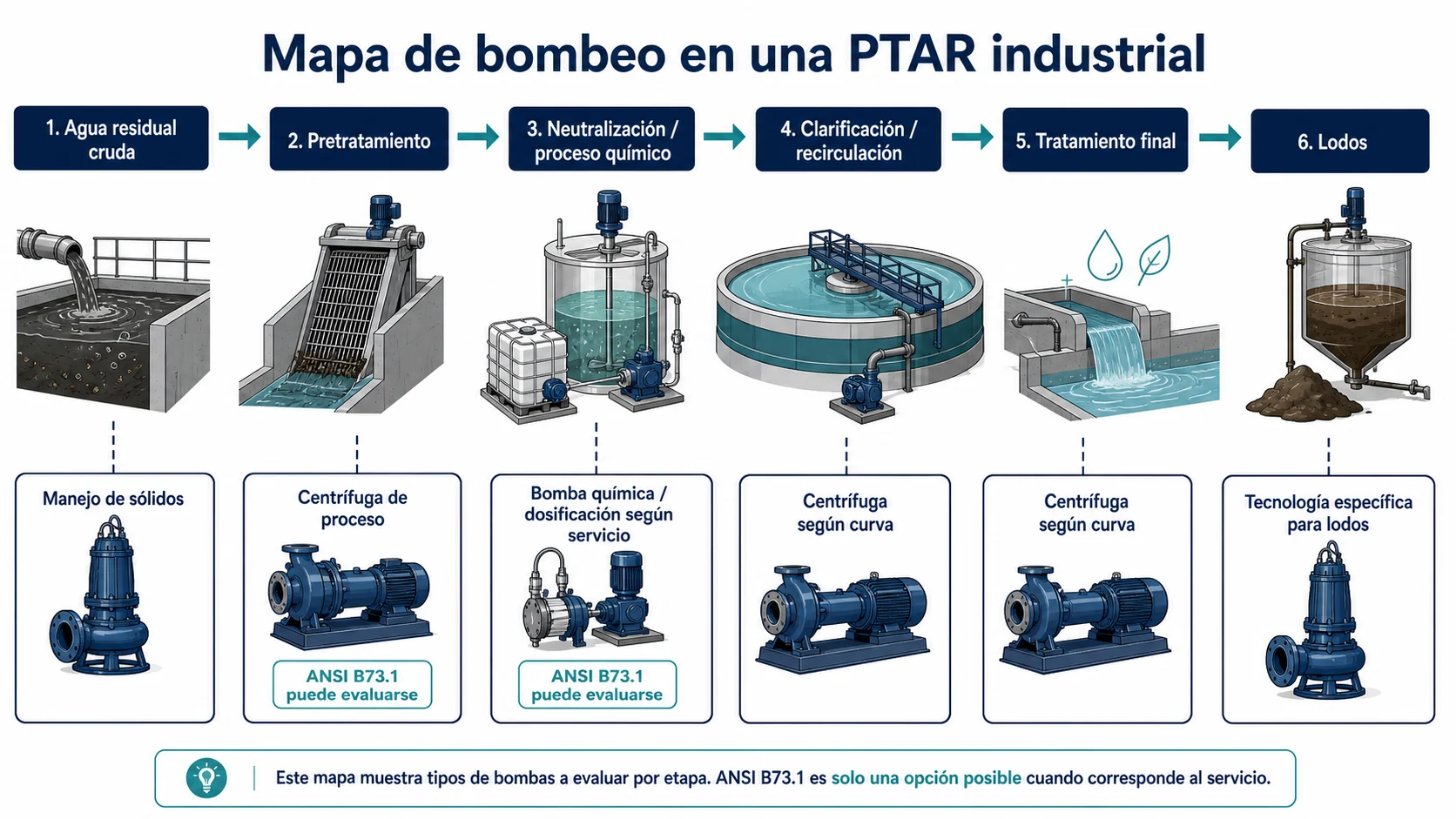

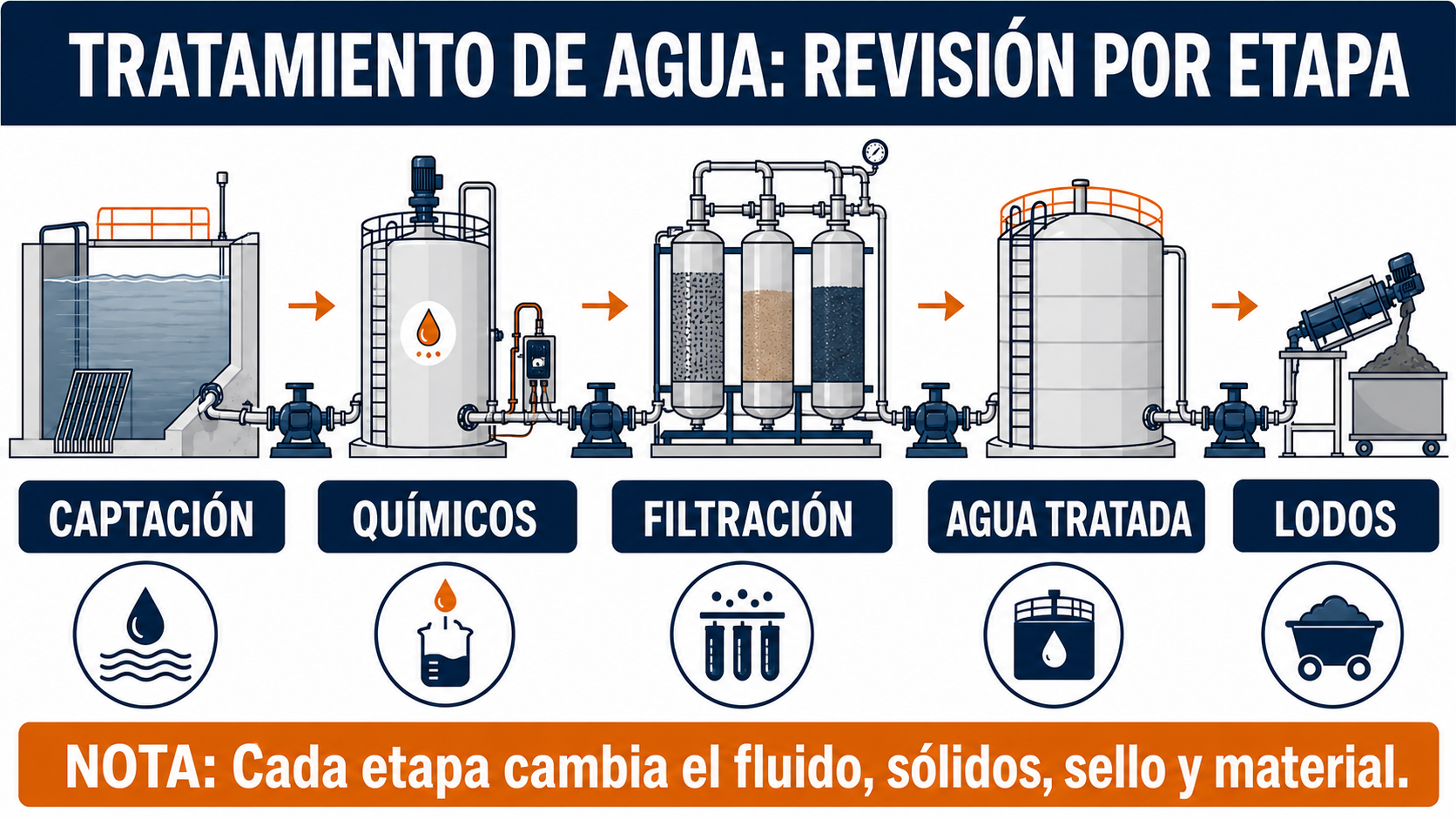

Mapa de bombeo por etapa de tratamiento
| Corriente o función | Qué puede condicionar la selección | Tecnología que conviene evaluar |
|---|---|---|
| Agua residual cruda y cárcamo | Sólidos, fibras, variación de nivel, obstrucción, geometría del cárcamo y acceso para extracción. | Bomba y configuración para manejo de sólidos, con paso y montaje definidos a partir del fluido y del cárcamo reales. |
| Transferencia de líquido pretratado | Caudal, TDH, sólidos residuales, temperatura y composición del líquido. | Bomba centrífuga de proceso seleccionada para el punto de operación y el fluido. |
| Transferencia química o ajuste de pH | Composición, concentración, temperatura, impurezas, materiales mojados y condiciones del sello. | Bomba para proceso químico cuya construcción se confirme para las condiciones específicas. |
| Dosificación de reactivos | Caudal de dosificación y su rango, presión de descarga, control requerido y propiedades del reactivo. | Bomba dosificadora u otra solución de alimentación definida por la precisión y el proceso. |
| Agua clarificada y recirculación | Caudal mínimo, normal y máximo, curva del sistema, condiciones de succión y régimen de operación. | Bomba centrífuga de proceso o servicio seleccionada para el rango real de trabajo. |
| Lodos | Concentración y características de sólidos, viscosidad o comportamiento reológico, fibras, gas y presión requerida. | Tecnología para lodos evaluada según el servicio; puede requerir una solución centrífuga o de desplazamiento positivo. |
La presencia de sólidos por sí sola no define un límite universal. Registre su tamaño, forma, dureza, abrasividad y variación; después contraste esos datos con la curva, el paso y los límites publicados para el modelo candidato.
Cuándo evaluar una bomba ANSI B73.1
ASME B73.1 cubre bombas centrífugas horizontales, de succión axial, de una etapa y descarga por línea central para servicios de proceso químico, e incluye requisitos de intercambiabilidad dimensional. Esa designación no indica por sí sola que una bomba sea adecuada para cualquier corriente de una PTAR. Consulte el alcance de ASME B73.1.
Puede evaluarse una bomba de proceso ANSI/ASME B73.1 cuando la función, el punto hidráulico, el fluido, los sólidos, los materiales, el sello y la instalación sean compatibles con el equipo considerado. Para revisar específicamente sus aplicaciones y límites en una EDARI, consulte dónde aplican las bombas ANSI en PTAR industriales.
Variables del fluido y del sistema que cambian la decisión
- Sólidos y fibras: anote concentración, tamaño y forma de partícula, fibras, abrasividad, tendencia a sedimentar y cribado existente.
- Química y temperatura: identifique composición y concentración en operación normal y extrema, temperatura, pH cuando esté disponible, impurezas y cambios durante arranque, paro o limpieza.
- Viscosidad y gases: documente variaciones, aire o gas arrastrado y cualquier condición que modifique el comportamiento del fluido.
- Deber hidráulico: reúna caudal mínimo, normal y máximo, TDH o presión requerida, niveles de succión y descarga, curva del sistema y condiciones necesarias para revisar NPSHa frente a NPSHr.
La compatibilidad química debe revisarse para el extremo húmedo completo, incluidos carcasa, impulsor, eje o camisa, juntas, elastómeros y componentes del sello. Use la guía de resistencia química como referencia inicial y confirme la selección con la composición, concentración y temperatura del servicio. No se asigna una aleación o un plan de sello únicamente por el nombre del reactivo.
Qué relación tiene la NOM-001-SEMARNAT-2021
La NOM-001-SEMARNAT-2021 establece límites permisibles para descargas de aguas residuales en cuerpos receptores propiedad de la Nación dentro de su campo de aplicación. No prescribe un modelo de bomba ni sustituye la selección hidráulica del sistema. Revise el texto oficial publicado en el Diario Oficial de la Federación y las condiciones aplicables al proyecto.
Datos que conviene reunir antes de especificar o cotizar
| Dato | Qué reportar |
|---|---|
| Función y etapa | Corriente que se bombea, objetivo del equipo y si se trata de transferencia, recirculación, cárcamo, lodos o dosificación. |
| Fluido | Composición, concentración, temperatura, viscosidad, pH si se conoce, impurezas y variaciones previsibles. |
| Sólidos | Concentración y descripción de tamaño, forma, fibras, abrasividad, sedimentación y cribado. |
| Condiciones de operación | Caudales mínimo, normal y máximo; TDH o presión; horas de operación, ciclos, arranques y condiciones de paro. |
| Succión e instalación | Niveles de líquido, presión disponible, tubería y accesorios relevantes, geometría del tanque o cárcamo, montaje y acceso de mantenimiento. |
| Equipo existente, si es reemplazo | Fabricante, modelo, tamaño, frame, placa, curva, plano, materiales, sello y dimensiones disponibles. |
| Documentación requerida | Norma o especificación del proyecto, planos, certificados, pruebas y documentación que deben incluirse en la propuesta. |
Si un dato todavía no está disponible, indíquelo como pendiente y señale el rango que debe confirmarse. Para cálculos y documentación de selección, consulte los recursos técnicos para bombas de proceso.
