Qué cambia entre una bomba con bastidor y una monobloque

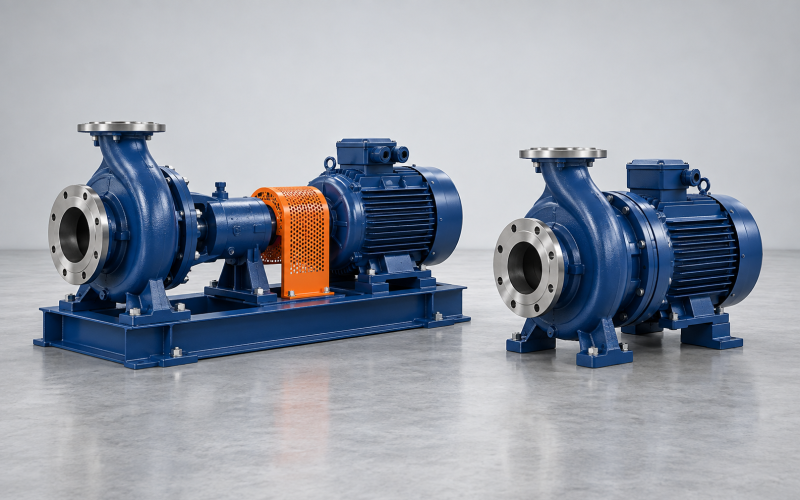

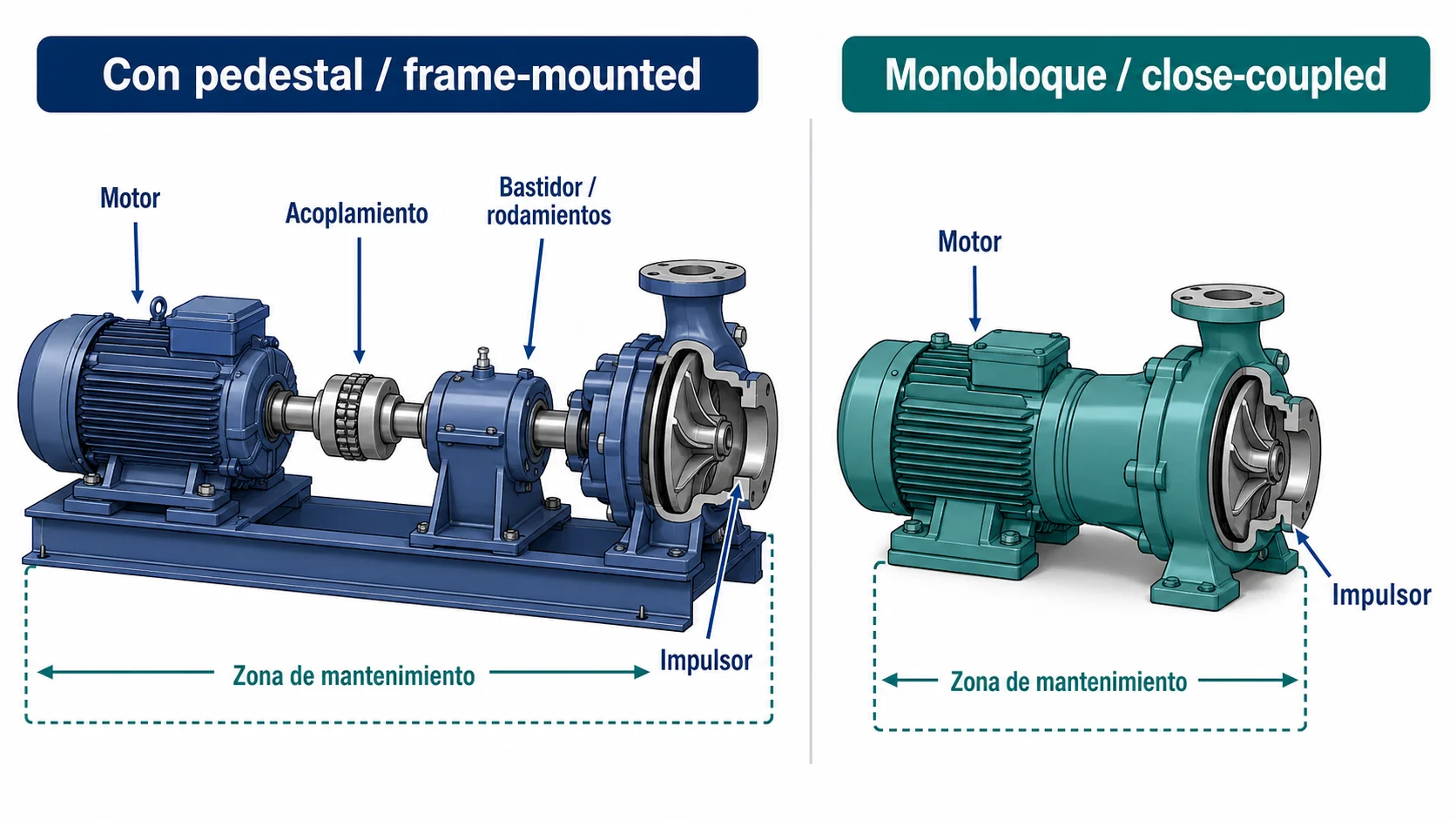

La diferencia está en cómo se conectan y se soportan el conjunto hidráulico y el motor. Una bomba con bastidor (también llamada con pedestal o frame-mounted) normalmente tiene un eje y rodamientos propios, separados del motor, y transmite el movimiento mediante un acoplamiento. Una bomba monobloque o de acoplamiento compacto (close-coupled) integra más directamente la bomba y el motor; los detalles del eje y de los rodamientos varían según el diseño.
La configuración por sí sola no determina la confiabilidad ni el costo de ciclo de vida. Primero confirme que la bomba cubra el caudal, la carga, el fluido y las condiciones de succión. Después compare el espacio de instalación, el procedimiento real de mantenimiento y la disponibilidad de motores y refacciones para el modelo considerado.
Configuración con bastidor
El conjunto hidráulico y el motor son equipos separados y se unen mediante un acoplamiento. Esto puede facilitar el servicio independiente del motor o del extremo hidráulico, pero requiere espacio para el acoplamiento, su guarda y las maniobras de mantenimiento. La alineación depende de la rigidez de la base, la instalación y el procedimiento del fabricante; debe revisarse cuando una intervención o movimiento pueda haberla alterado.
Configuración monobloque
El conjunto es más compacto y normalmente evita un acoplamiento flexible externo que deba alinearse. La arquitectura del eje, los rodamientos y el desmontaje depende del modelo. Antes de seleccionarlo, confirme cómo se reemplaza el motor, cómo se accede al sello y al impulsor, y qué componentes deben retirarse para cada intervención.
Comparación práctica para una instalación industrial
| Criterio | Con bastidor / frame-mounted | Monobloque / close-coupled |
|---|---|---|
| Conexión bomba-motor | Equipos separados unidos por acoplamiento; requiere revisar alineación y guarda. | Conjunto compacto; normalmente no usa un acoplamiento externo separado. |
| Eje y rodamientos | La bomba tiene un conjunto de eje y rodamientos propio, según el diseño. | La arquitectura y los rodamientos dependen del modelo y del fabricante. |
| Huella y acceso | Requiere más espacio para base, acoplamiento y extracción de componentes. | Ocupa menos espacio en muchos diseños; aun así, debe reservarse acceso para desmontaje. |
| Servicio del motor | El motor puede ser independiente del conjunto hidráulico, si la configuración instalada permite retirarlo. | El procedimiento puede involucrar más componentes integrados; confirmar en el manual del modelo. |
| Alineación | La alineación del acoplamiento forma parte de la instalación y del mantenimiento. | Se evita alinear un acoplamiento externo en el arreglo típico; base, tubería y eje siguen requiriendo atención. |
| Cuándo evaluarla | Cuando importan el servicio independiente, la estandarización del motor o el acceso para mantenimiento. | Cuando el espacio y la integración compacta son prioritarios y el servicio del modelo es aceptable. |
Estas diferencias son criterios de comparación, no garantías de duración, eficiencia o facilidad de reparación. Confirme cada punto con el plano, el manual y la configuración exacta de la bomba.
Cómo elegir según el servicio y la planta
Elija en este orden: confirme que la bomba cubre el punto de operación; después compare compatibilidad, mantenimiento, espacio y costo con datos del modelo y de la planta.
- Punto de operación: Revise caudal mínimo, normal y máximo, carga, velocidad y condiciones de succión. Confirme el rango en la curva; el montaje no corrige una selección hidráulica inadecuada.
- Fluido y materiales: Revise composición, concentración, temperatura, densidad, viscosidad, sólidos y presión de vapor cuando sean relevantes. Confirme materiales y sello para el servicio.
- Espacio y mantenimiento: Mida la base y la holgura para retirar motor, sello o conjunto hidráulico. Considere izaje, herramientas y acceso seguro.
- Procedimiento de servicio: Consulte el manual de cada modelo para saber qué debe desmontarse al cambiar motor, sello, rodamientos o impulsor.
- Motor y refacciones: Confirme bastidor, eje, potencia, velocidad, voltaje y frecuencia. Verifique existencia y plazo con el proveedor.
- Costo total: Compare compra, instalación, energía en condiciones reales, mantenimiento, refacciones y paro. Use datos de la planta, no porcentajes universales de ahorro.
Qué revisar en un proceso químico o reemplazo
ASME B73.1-2026 cubre bombas centrífugas horizontales de succión axial, de una etapa y descarga por la línea central para procesos químicos, dentro del alcance definido por el estándar. Sus requisitos dimensionales aplican a designaciones de tamaño estándar; no prueban por sí solos que cualquier bomba, componente, material o punto de operación sea intercambiable o adecuado para el servicio.
Si la comparación surge de un equipo instalado, recopile fabricante, modelo, tamaño, placa, dimensiones de montaje, curva disponible, materiales, sello y condiciones actuales de operación. Para evaluar una bomba ANSI de proceso, consulte las familias de bombas de proceso. Si necesita revisar un equipo instalado o componentes, consulte las soluciones de reemplazo y refacciones. La compatibilidad debe confirmarse para la configuración específica.
Datos para comparar dos configuraciones
| Dato | Qué confirmar |
|---|---|
| Operación | Caudal mínimo, normal y máximo; carga total; velocidad; NPSHa/NPSHr disponible cuando corresponda. |
| Fluido | Composición, concentración, temperatura, densidad, viscosidad, sólidos y presión de vapor cuando sean relevantes. |
| Instalación | Dimensiones, conexiones, base, cargas de tubería, espacio de extracción y medios de izaje. |
| Motor | Placa, potencia, velocidad, voltaje, frecuencia, bastidor, montaje y dimensiones del eje. |
| Mantenimiento | Procedimientos para cambiar motor, sello, rodamientos e impulsor; personal, herramientas y tiempo medido por la planta. |
| Suministro | Modelos de repuesto compatibles, disponibilidad confirmada, plazo cotizado y documentación requerida. |
| Reemplazo | Fotos de placa, modelo, plano, dimensiones críticas, historial de falla y objetivo del proyecto. |
Preguntas frecuentes sobre bombas con bastidor y monobloque
¿Una bomba con bastidor siempre es mejor para servicio industrial?
No. Puede facilitar el servicio independiente del motor y ofrecer opciones de mantenimiento, pero la decisión depende del deber, la configuración, el espacio, el acceso y la criticidad. Una bomba monobloque también puede ser adecuada si cumple los requisitos del servicio y su procedimiento de mantenimiento es aceptable.
¿Una bomba monobloque elimina todos los problemas de alineación?
En el arreglo típico elimina la alineación de un acoplamiento externo separado. No elimina la necesidad de instalar correctamente la base, evitar esfuerzos indebidos de tubería ni revisar eje, impulsor, sello y rodamientos según el manual.
¿Existe una potencia universal para elegir bomba con bastidor?
No. La configuración disponible depende del fabricante, el modelo, la velocidad, el servicio y los requisitos del proyecto. La potencia aislada no sustituye la revisión del punto de operación y la instalación.
¿Cuál configuración requiere menos mantenimiento?
No se puede afirmar de forma universal. Compare los procedimientos reales de inspección y reemplazo, los componentes que deben desmontarse, el acceso, los repuestos y el historial de fallas del modelo y servicio.
¿ASME B73.1 garantiza que una bomba de reemplazo será compatible?
No por sí sola. El estándar define requisitos dentro de su alcance y designaciones dimensionales. Para un reemplazo también se deben verificar tamaño, interfaces, materiales, sello, curva y punto de operación de la instalación.
