La decisión práctica es separar dos preguntas: si la bomba propuesta corresponde al alcance de B73.1 y si sus interfaces y condiciones de servicio coinciden con la instalación real. La segunda pregunta requiere revisar el modelo, el plano, los datos de operación y los requisitos del proyecto.
¿ANSI B73.1 y ASME B73.1 se refieren a la misma familia?
En documentos de planta, catálogos y búsquedas comerciales todavía aparece “ANSI B73.1” o “ANSI pump”. En esta guía usamos esas expresiones como referencias de uso industrial; para una especificación, confirme la publicación, edición y alcance exigidos por el proyecto. El artículo trata la edición ASME B73.1-2026 y no usa la designación comercial como sustituto del texto aplicable de la norma.
¿Qué cubre ASME B73.1-2026?
ASME identifica B73.1-2026 como una norma de diseño y especificación para bombas centrífugas metálicas y de polímero sólido con una configuración definida: horizontales, de succión por el extremo, de una etapa y con descarga por la línea central, destinadas a procesos químicos. La norma incluye requisitos de intercambiabilidad dimensional y ciertas características de diseño destinadas a facilitar la instalación y el mantenimiento, y a favorecer la confiabilidad y la seguridad.
El alcance importa porque “bomba centrífuga” es una categoría amplia. La designación B73.1 no describe por sí sola todas las bombas horizontales, verticales, multietapa o de cualquier servicio. Antes de usarla en una especificación, confirme el tipo de bomba, la configuración requerida y la edición indicada por el proyecto. Consulte la descripción oficial de ASME B73.1 y el texto aplicable de la norma para determinar los requisitos completos.
ASME también ofrece una hoja de datos para documentar las características de desempeño y otras condiciones técnicas de una bomba química. Esa hoja ayuda a comunicar los requisitos del comprador y del proveedor; no sustituye la revisión de la curva, los materiales, el sello ni las condiciones particulares del proceso.

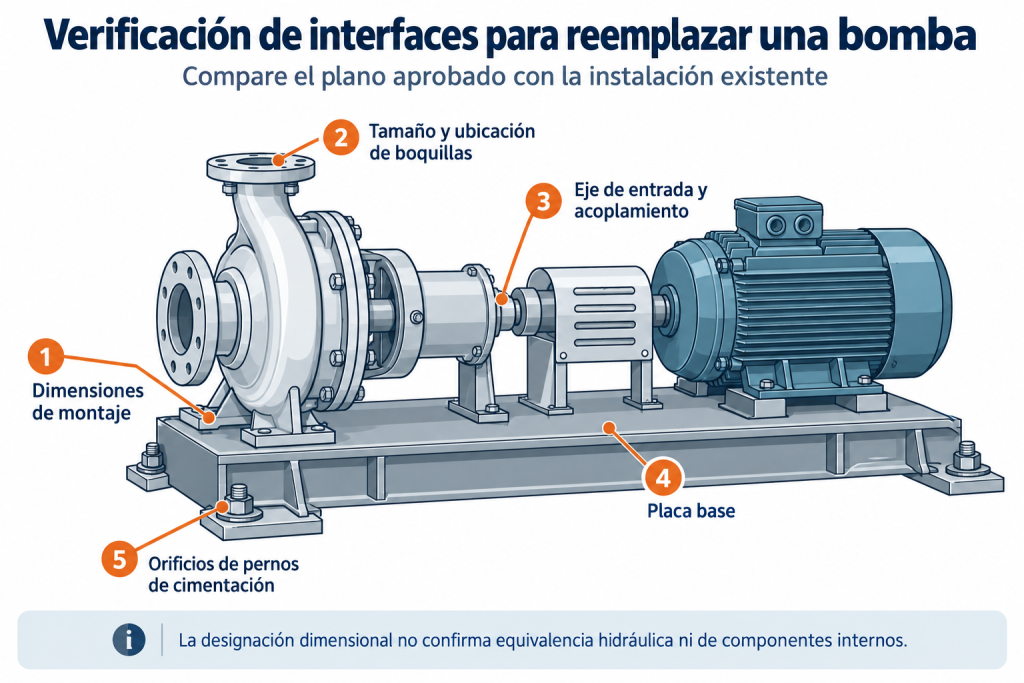

¿Qué interfaces dimensionales contempla la norma?
La descripción pública de ASME indica que bombas de distintas fuentes de suministro con la misma designación dimensional estándar están destinadas a ser intercambiables con respecto a ciertas interfaces. Use esa información como punto de partida para comparar la bomba propuesta con el plano aprobado y con la instalación existente.
| Interfaz descrita por ASME | Qué debe comprobar el comprador |
|---|---|
| Dimensiones de montaje | Compare el plano dimensional aprobado con la superficie de apoyo, los puntos de montaje y la configuración de la base existente. |
| Tamaño y ubicación de las boquillas de succión y descarga | Revise el tamaño, la orientación y las coordenadas de las conexiones frente a la tubería instalada y a los requisitos de brida del proyecto. |
| Eje de entrada | Confirme la interfaz con el accionador y el acoplamiento, y la designación dimensional exacta de la bomba. |
| Placa base | Determine si se conservará o reemplazará la base y compare la configuración aprobada con la existente. |
| Orificios para pernos de cimentación | Compare el plano con la cimentación y los anclajes disponibles antes de liberar la compra o programar la instalación. |
La norma no debe convertirse en una tabla de tolerancias improvisada. No publique cifras concretas si no se han comprobado contra la cláusula o tabla correspondiente de la edición licenciada y se ha confirmado que aplican a la dimensión citada. Cuando la precisión sea crítica, solicite el plano dimensional del fabricante y registre las dimensiones de la bomba instalada.
Las designaciones de tamaño también deben leerse con la documentación del modelo correspondiente. No deduzca dimensiones de montaje, diámetro real del impulsor o compatibilidad de componentes únicamente a partir de una cadena de tamaño comercial.
Cuando dos equipos no comparten la misma designación dimensional, trate la comparación como una evaluación de ingeniería específica y no como un reemplazo directo. Registre cualquier adaptador, cambio de base, modificación de tubería o ajuste de acoplamiento que forme parte de la propuesta. Si se conservará el motor o la placa base, indique esa condición desde el inicio para que la revisión incluya esas interfaces y no se limite al cuerpo de la bomba.
Qué no demuestra la intercambiabilidad dimensional
Una designación dimensional común ayuda a revisar interfaces específicas; no es una certificación general de equivalencia. Por sí sola, no demuestra que dos bombas tengan:
- La misma curva de caudal y carga, eficiencia o NPSH requerido.
- Los mismos impulsores, ejes, camisas, cámaras de sello, rodamientos o extremos de potencia.
- La misma configuración de sello, materiales, sentido de giro o accesorios.
- La misma aptitud para el fluido, la temperatura, la concentración, los sólidos o el punto de operación del proyecto.
- La misma respuesta a cargas de tubería, condiciones de cimentación o modificaciones hechas en campo.
Para evaluar el desempeño, compare la curva y los datos garantizados de la bomba propuesta con el punto y las condiciones de operación requeridas. Para evaluar componentes, compare números de parte, dibujos, revisiones y dimensiones de la configuración instalada. Ninguna de esas comprobaciones debe sustituirse por una afirmación genérica de que dos equipos “cumplen con B73.1”.
Qué verificar antes de sustituir una bomba instalada
- Identifique el equipo. Registre fabricante, modelo, tamaño, bastidor o grupo, número de serie y cualquier modificación indicada en la placa, el plano o la lista de materiales.
- Compare las interfaces físicas. Revise las dimensiones de montaje, las conexiones de succión y descarga, el eje de entrada, el acoplamiento, la placa base y los pernos de cimentación contra documentos de la bomba propuesta y mediciones de campo disponibles.
- Confirme el servicio hidráulico. Reúna el caudal requerido, la carga total, la velocidad, el diámetro del impulsor y la curva aplicable. Documente las condiciones de succión necesarias para evaluar NPSH; no trate el valor de catálogo como sustituto de las condiciones reales del sistema.
- Describa el fluido y el sellado. Indique composición, concentración, temperatura, densidad, viscosidad, sólidos y requisitos de contención. Confirme el arreglo de sello y los materiales con la especificación del proyecto y evidencia técnica apropiada.
- Acuerde las pruebas y los documentos. Especifique por escrito las pruebas requeridas, el criterio de aceptación y los informes que deben entregarse. No suponga que una designación B73.1 obliga a ejecutar cada prueba o a emitir un certificado determinado.
Si los planos no están disponibles, una placa legible, fotografías de las conexiones y mediciones verificables pueden ayudar a iniciar la revisión. Para resolver la compatibilidad final, el proveedor y el comprador deben confirmar qué componentes se conservarán, qué conjunto se reemplazará y qué condiciones del proceso deben cumplir.
Cómo usar Goulds 3196 y Durco Mark III como referencias
Los nombres Goulds 3196 y Durco Mark III sirven para identificar familias de equipos instalados y orientar una búsqueda de documentación o repuestos. No demuestran que cualquier bomba, conjunto húmedo o pieza de una familia pueda instalarse en otra. La revisión debe considerar el modelo y la revisión exactos, el tamaño, el bastidor o grupo, el impulsor, las interfaces de eje y sello, los materiales y el servicio.
Cuando se evalúe un reemplazo 3196, envíe los datos del equipo instalado y confirme el alcance propuesto contra la documentación de ingeniería correspondiente. Consulte la página de revisión de reemplazo Goulds 3196 para separar la evaluación de una bomba completa, un conjunto de extremo húmedo y un componente individual. Una referencia comercial a “intercambiable” no sustituye la revisión de la configuración concreta.
Para revisar una configuración Mark III, consulte nuestra página de reemplazo Durco Mark III. La selección sigue sujeta a confirmar modelo, grupo, materiales, hidráulica e interfaces del equipo instalado.
Goulds, ITT Goulds, Durco y Flowserve son marcas de sus respectivos propietarios. ANSI Pumps Pro es un proveedor independiente; las marcas se mencionan únicamente para identificar el equipo instalado o el alcance de compatibilidad que debe verificarse.
La selección de materiales depende del servicio
Que B73.1 contemple bombas metálicas y de polímero sólido no significa que la norma seleccione automáticamente el material adecuado para cada fluido. La compatibilidad depende de la composición y concentración del líquido, la temperatura, los sólidos, la velocidad del fluido, los mecanismos de corrosión o erosión y los requisitos del proyecto.
Evite elegir una aleación solo por el nombre del ácido o por un porcentaje aislado. Para recomendar un material se necesitan condiciones completas y una fuente apropiada, como datos del fabricante del material, referencias de corrosión aplicables o documentación aprobada del proyecto. Si esos datos faltan, presente la selección como pendiente de revisión técnica y no como una garantía.
Pruebas de aceptación: qué debe especificar el comprador
La conformidad dimensional y la aceptación de desempeño responden a preguntas distintas. Para bombas rotodinámicas, Hydraulic Institute identifica ANSI/HI 14.6-2022 como su estándar de pruebas de aceptación hidráulica; su alcance incluye pruebas de desempeño hidráulico, presión hidrostática, integridad mecánica y NPSH. El grado, las condiciones, los instrumentos, los criterios y los informes que se exigirán deben acordarse en la especificación de compra y con el proveedor.
No describa una prueba como obligatoria para todas las bombas si no ha confirmado el requisito contractual y el estándar aplicable. Tampoco atribuya a ASME B73.1 una referencia normativa específica a ANSI/HI 14.6 sin consultar el texto autorizado de B73.1-2026. Consulte la descripción oficial de ANSI/HI 14.6 para conocer el alcance publicado por Hydraulic Institute.
Datos para solicitar una revisión de reemplazo
Prepare los datos disponibles antes de solicitar una cotización o evaluación. No es necesario adivinar los datos que falten: indíquelos como desconocidos para que el proveedor pueda explicar qué debe medir o confirmar.
- Foto de placa, fabricante, modelo, tamaño, bastidor/grupo, serie y números de parte conocidos.
- Plano general o dimensional, lista de materiales y revisión del equipo instalado.
- Caudal, carga total, velocidad, diámetro del impulsor y datos de la curva existente.
- Fluido, concentración, temperatura, densidad, viscosidad y presencia de sólidos.
- Materiales, arreglo de sello, motor, acoplamiento y sentido de giro.
- Dimensiones de montaje, conexiones, base, cimentación y cualquier modificación de campo.
- Alcance solicitado: bomba completa, bomba sin motor, conjunto de extremo húmedo o componente específico.
- Pruebas, criterios de aceptación, certificados e informes requeridos por el proyecto.
Con esa información, la revisión puede distinguir entre compatibilidad dimensional, compatibilidad de componentes y adecuación al servicio. La confirmación final debe documentar qué configuración se cotiza y qué datos sustentan la decisión.
En la respuesta del proveedor, pida que se identifique el plano o la revisión utilizada, el alcance incluido y cualquier dato todavía pendiente. Una lista clara de interfaces verificadas y supuestos facilita la revisión entre mantenimiento, ingeniería y compras antes de emitir la orden.
Preguntas frecuentes
¿B73.1 garantiza que una bomba de otra marca encaje sin revisar el equipo?
No. La norma contempla intercambiabilidad para interfaces definidas y bombas con la misma designación dimensional estándar. El comprador todavía debe comparar dibujos y condiciones de instalación, y confirmar el punto de operación y la configuración real.
¿La designación B73.1 hace intercambiables los componentes internos?
No por sí sola. Impulsor, eje, cámara de sello, rodamientos y extremo de potencia requieren una comprobación de modelo, revisión, dimensiones y configuración. La designación del estándar no reemplaza esa verificación.
¿B73.1 demuestra que la bomba nueva tendrá la misma curva?
No. Compare la curva documentada de la bomba propuesta con el caudal, la carga, la velocidad y las condiciones del fluido del proyecto. Defina en la compra cualquier prueba y criterio de aceptación requerido.
¿Qué información debo enviar para revisar una Goulds 3196?
Envíe una foto de placa, modelo, tamaño y bastidor, además del plano o dimensiones disponibles y las condiciones de operación. Indique si busca una bomba completa, un conjunto o una pieza individual.
