3180
NormaANSI · Imperial
Goulds 3180
- Configuración de bridas ANSI
- Referencia de instalación ANSI / imperial
- Aplicaciones de pasta de papel y proceso
Reemplazo posventa · Goulds 3185
Bomba de reemplazo Goulds 3185 y refacciones
¿Ya tiene una Goulds 3185 en servicio? Revisamos bombas de reemplazo y componentes seleccionados según el tamaño, las interfaces ISO/JIS, las condiciones de operación, los materiales y el arreglo de sellado antes de confirmar compatibilidad.
Bridas
ISO / JIS
ISO / JIS
Dimensiones métricas
y tornillería
y tornillería
Impulsor abierto o cerrado
según configuración
según configuración
Modelo / placa · Tamaño · Punto de operación · Material · Sello
3185 Verificación de instalación métrica
Identificación rápida del modelo
Identifique la bomba instalada
Ambas se utilizan en procesos y manejo de pasta de papel, pero sus referencias de instalación son distintas. Primero confirme la placa y la norma de bridas: 3180 corresponde a ANSI / medidas imperiales; esta página cubre instalaciones 3185 ISO/JIS y métricas.
3185
NormaISO / JIS · métrico
Página de Goulds 3185
Goulds 3185
- Perforación de bridas ISO o JIS
- Tornillería métrica
- Interfaces dimensionales métricas
Referencia publicada de la familia
Referencia de la familia 3185
Use estos valores solo como referencia de la familia. El desempeño final del reemplazo depende del tamaño, la velocidad, el diámetro del impulsor, la configuración hidráulica y las condiciones de operación.
Caudal · hasta26,000 GPM6,000 m³/h
Altura · hasta410 ft125 m
Temperatura · hasta446°F230°C
Presión · hasta232 PSIG16 bar
Rango de referencia de la familia OEM; no constituye una garantía de cotización. Verifique el tamaño, punto de operación, materiales e interfaces instaladas antes de seleccionar un reemplazo.
Agilice su solicitud
Buscador rápido de reemplazo 3185
Comience con los datos que normalmente ya tiene el comprador. La selección genera un resumen breve del reemplazo y lo incorpora a la solicitud de cotización.
Identificación de la bomba instalada
Tabla de tamaños publicados del 3185
La lista de tamaños publicados ayuda a identificar una instalación existente. La disponibilidad del reemplazo y la configuración final están sujetas a revisión de ingeniería.
| Bastidor | Tamaños publicados |
|---|---|
| S | 3×6-12 4×6-12 6×8-12 8×8-12 3×6-14 4×6-14 4×6-16 |
| M | 6×8-14 8×8-14 10×10-14 12×12-14 6×8-16 4×6-19 |
| L | 6×10-16 8×10-16 10×12-16 14×14-16 4×8-19 6×10-19 8×10-19 10×12-19 6×10-22 8×10-22 |
| XL | 12×14-19 16×16-19 10×12-22 12×14-22 14×16-22 18×18-22 6×10-25 8×12-25 10×14-25 20×20-25 |
Ingeniería de reemplazo
Por qué el reemplazo 3185 requiere verificar la instalación métrica
El tamaño de la bomba es solo el primer dato. Antes de confirmar un reemplazo, deben verificarse las interfaces métricas instaladas y las condiciones reales de operación.
01
Norma de bridas
Perforación ISO / JISNo dé por hecho que una instalación con bridas ANSI puede reemplazarse sin revisar la perforación, orientación y las interfaces de conexión.
02
Dimensiones métricas
Eje e interfaces de instalaciónConfirme las dimensiones del eje, acoplamiento, base y demás interfaces críticas con el plano general, un dibujo o una medición en sitio.
03
Hidráulica
El tamaño por sí solo no bastaVerifique caudal, altura, velocidad y configuración del impulsor frente al punto de operación requerido; no seleccione solo con el tamaño de la placa.
04
Materiales y sello
Adapte la selección al servicio realAntes de cotizar, confirme el fluido, temperatura, sólidos o fibras, material y arreglo de sellado.
ⓘNo identifique un reemplazo 3185 únicamente por el tamaño de la bomba. También deben verificarse las interfaces métricas del eje, las bridas y la zona del sello.
Configuración hidráulica
Impulsor y configuración de servicio
Considere el tipo de impulsor instalado y las condiciones de servicio al revisar el reemplazo, especialmente con fibras, lodos y recirculación.

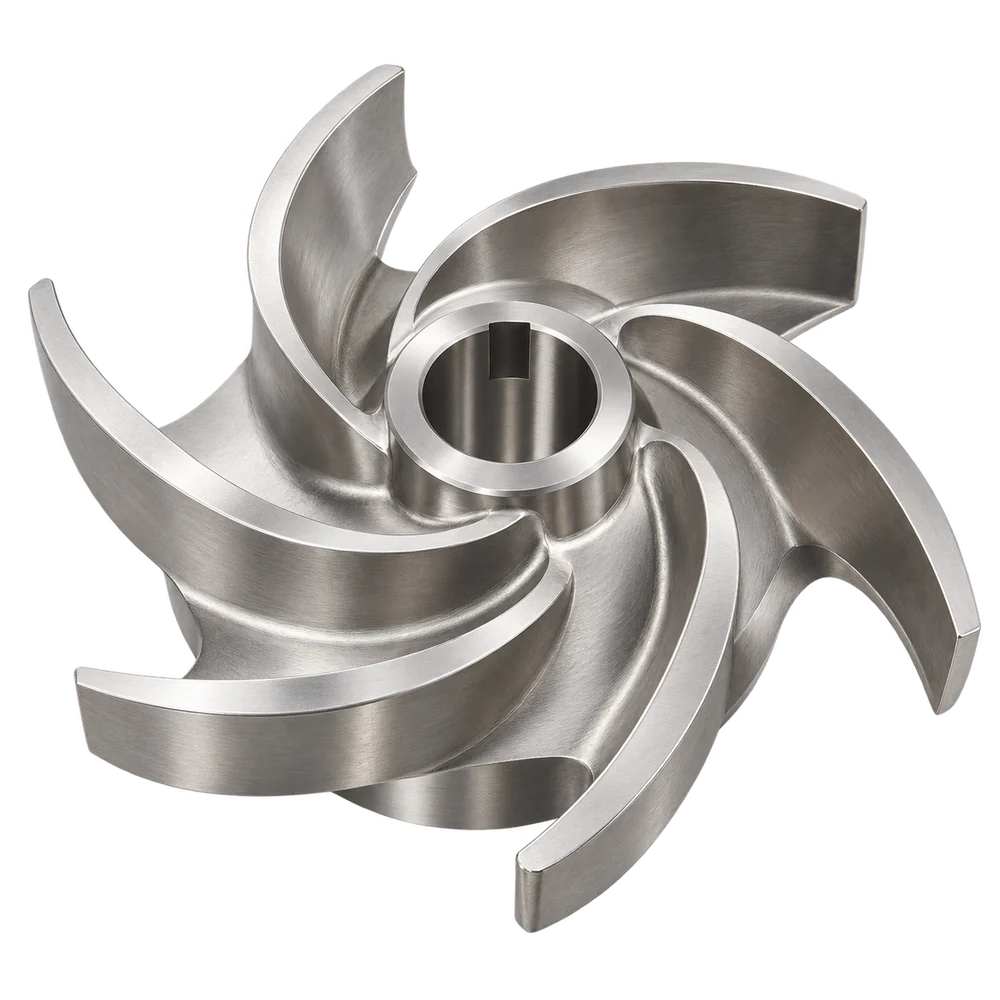

Impulsor abierto
Para fibras, lodos y ciertos servicios de manejo de pasta cuando la configuración instalada requiere un diseño hidráulico abierto.

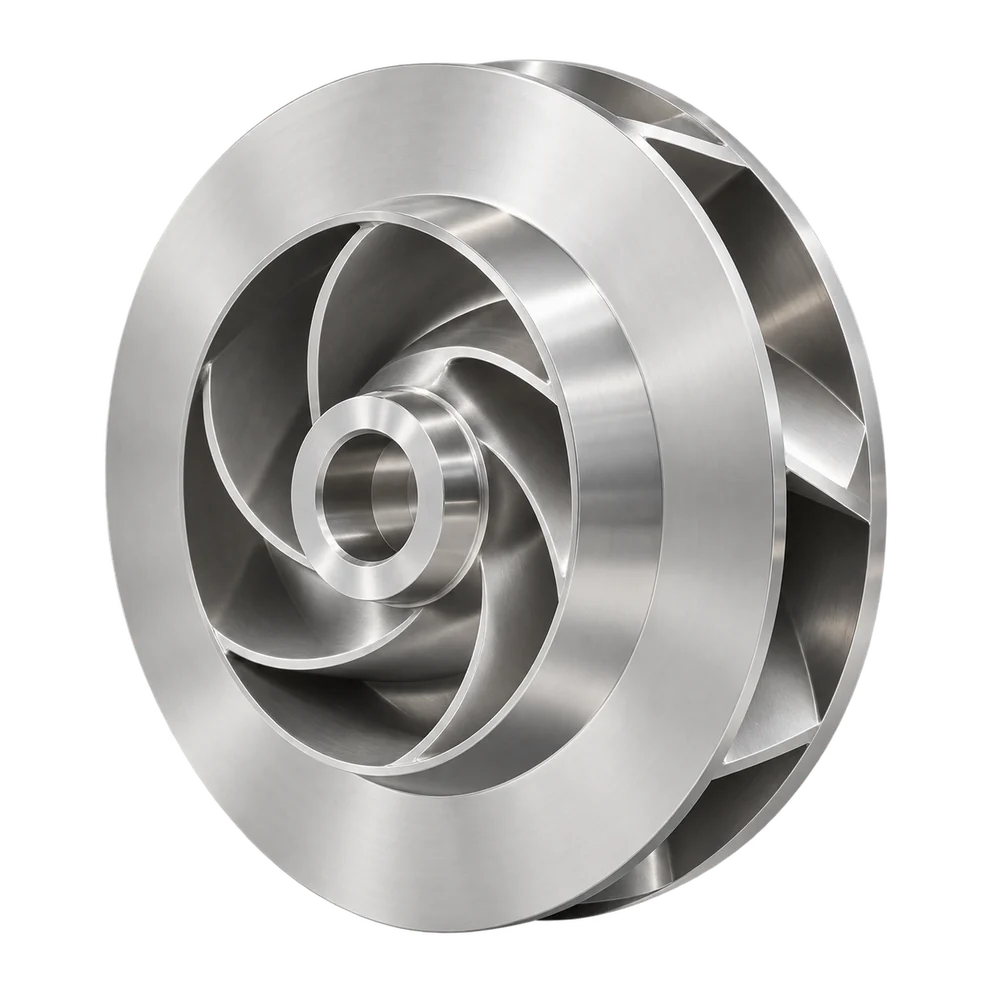

Impulsor cerrado
Para procesos según la configuración. Verifique la geometría hidráulica existente, el diámetro del impulsor y el punto de operación requerido.

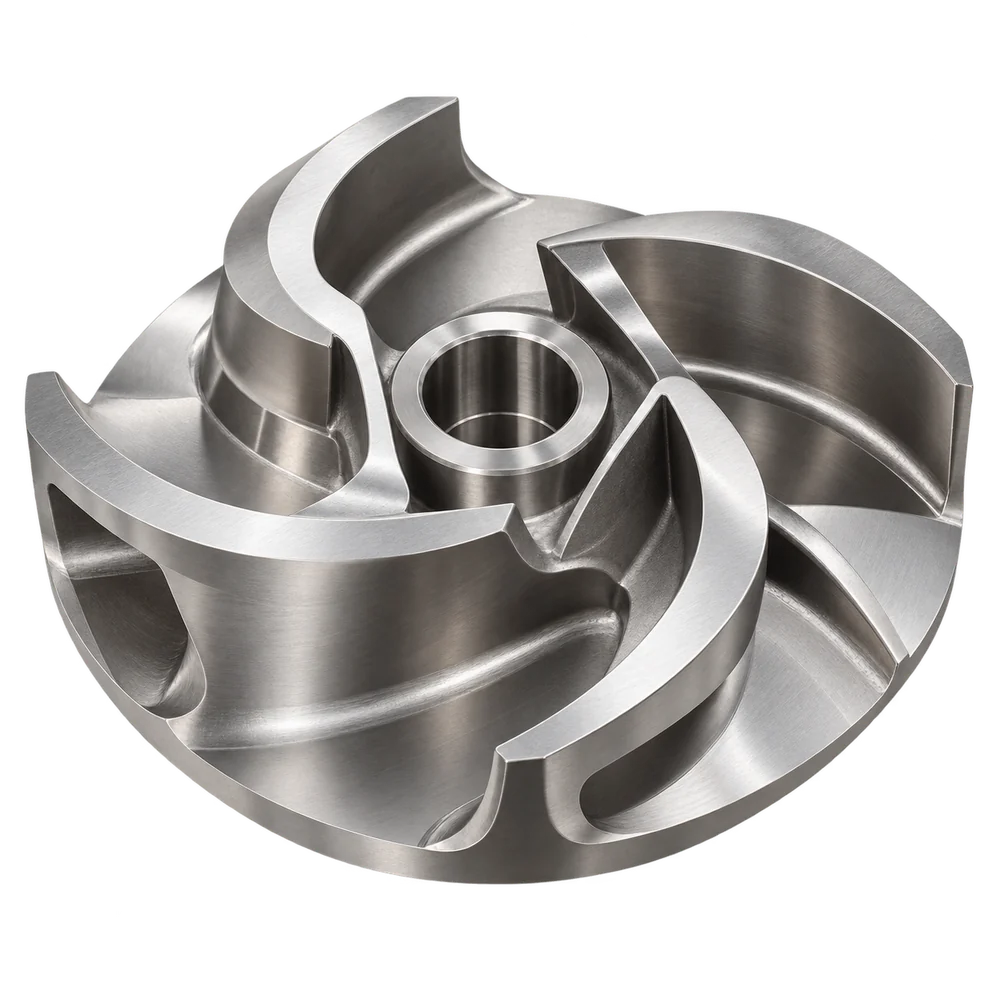

Configuración especial para fibras / recirculación
Revise la geometría del impulsor instalado antes de seleccionar el reemplazo; el tamaño por sí solo no confirma intercambiabilidad.
Alcance de suministro disponible
¿Qué podemos suministrar?
Revisamos bombas de reemplazo y componentes metálicos seleccionados según la instalación, el material y el servicio verificados para la 3185.

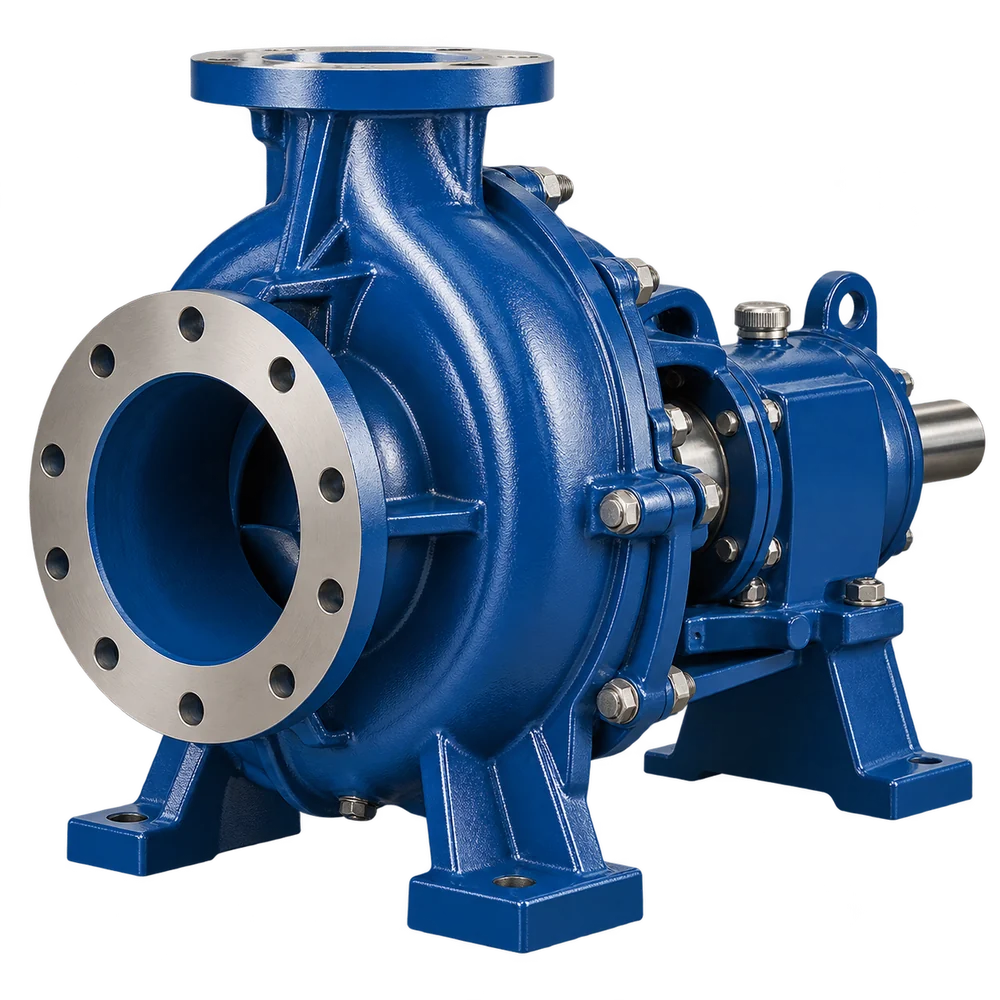

Bomba de reemplazo completa
Bomba completa o sin motor, según la instalación y las condiciones de operación verificadas.

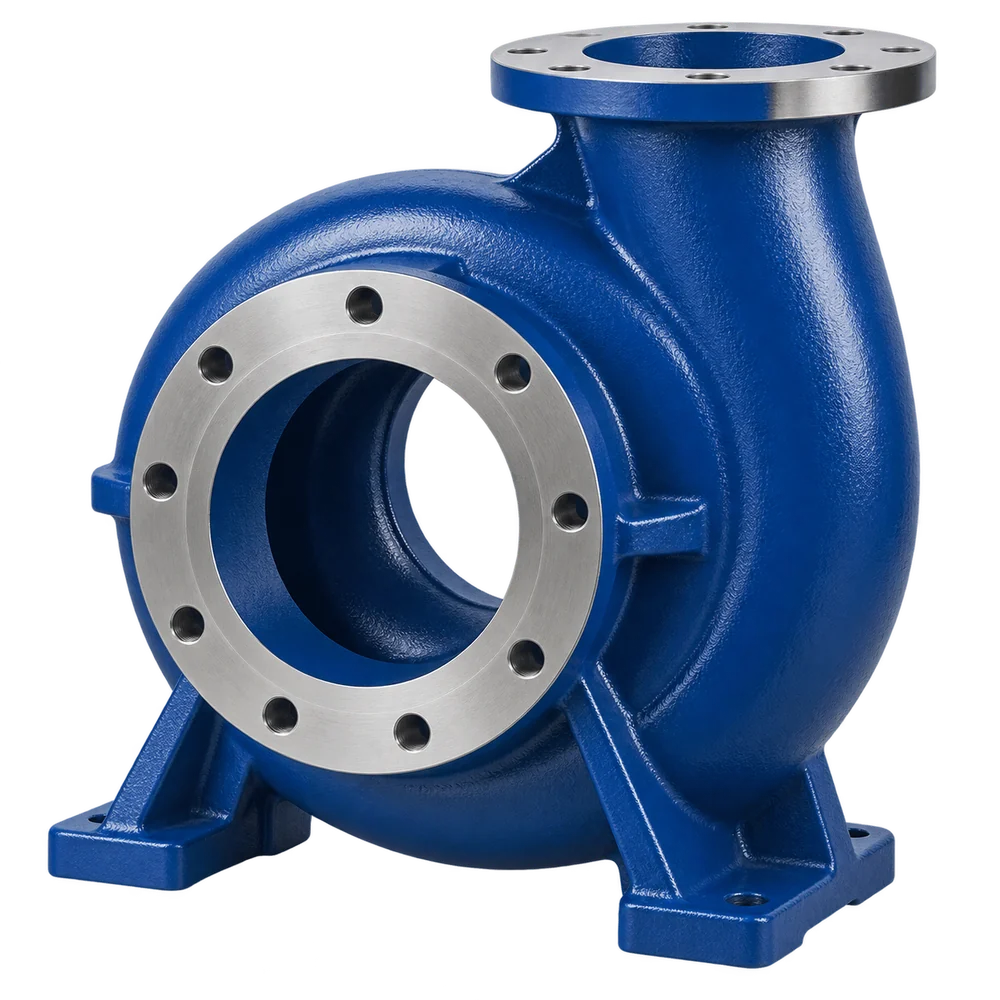

Carcasa
Revisada según tamaño, material y dimensiones de referencia.

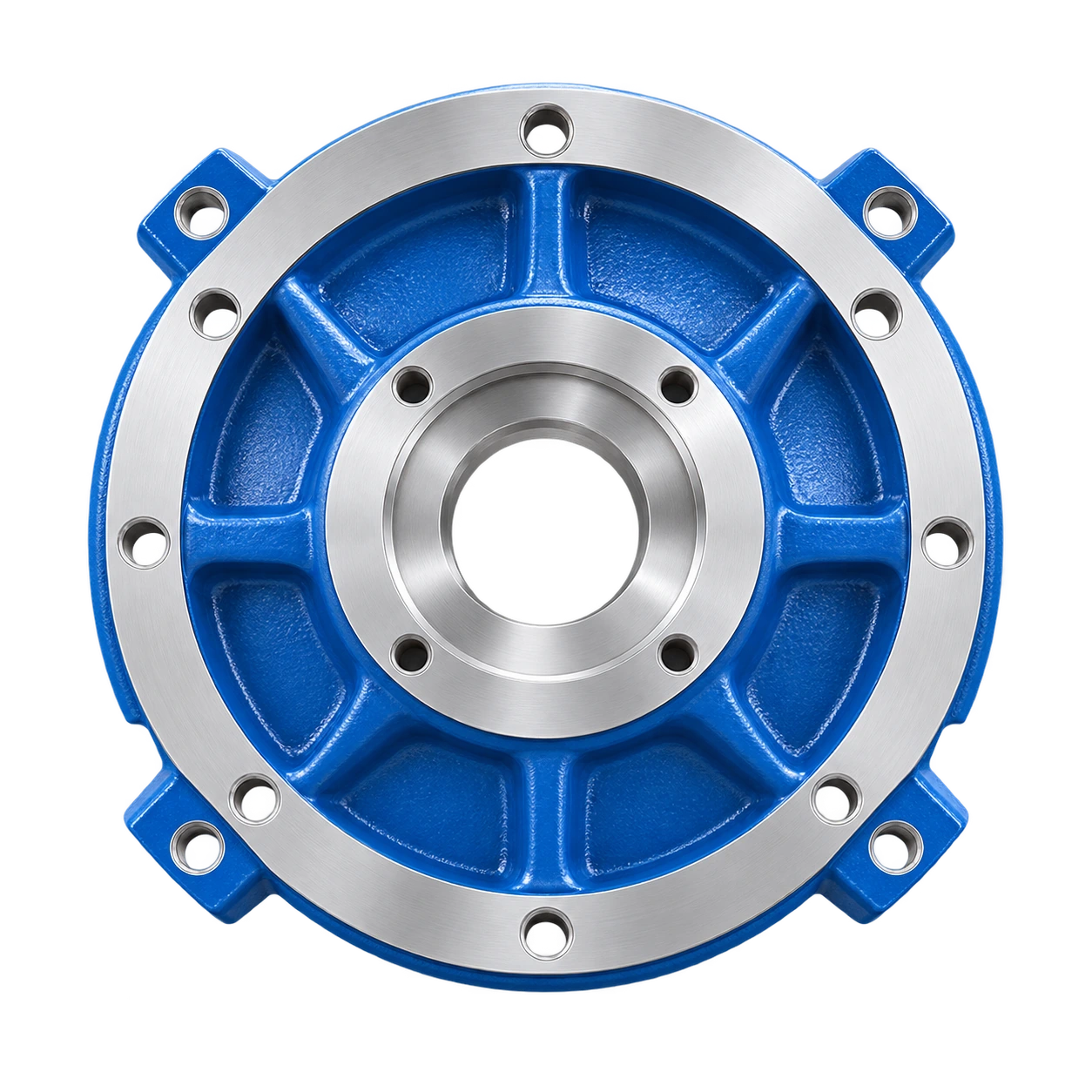

Cubierta
Componentes metálicos seleccionados de la cubierta, con base en un plano o muestra verificados.
Impulsor
Se selecciona según tamaño, configuración, material y requerimiento hidráulico.

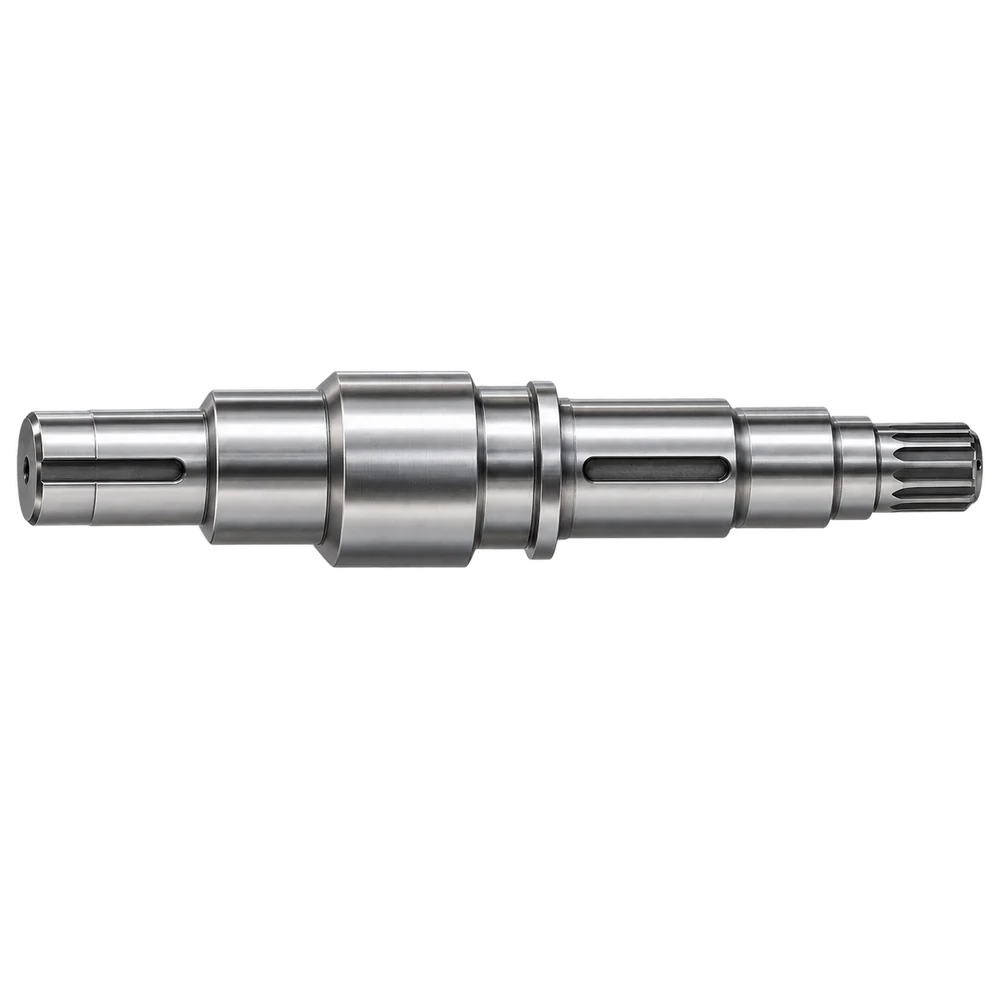

Eje
Se revisa según la configuración métrica exacta del eje.

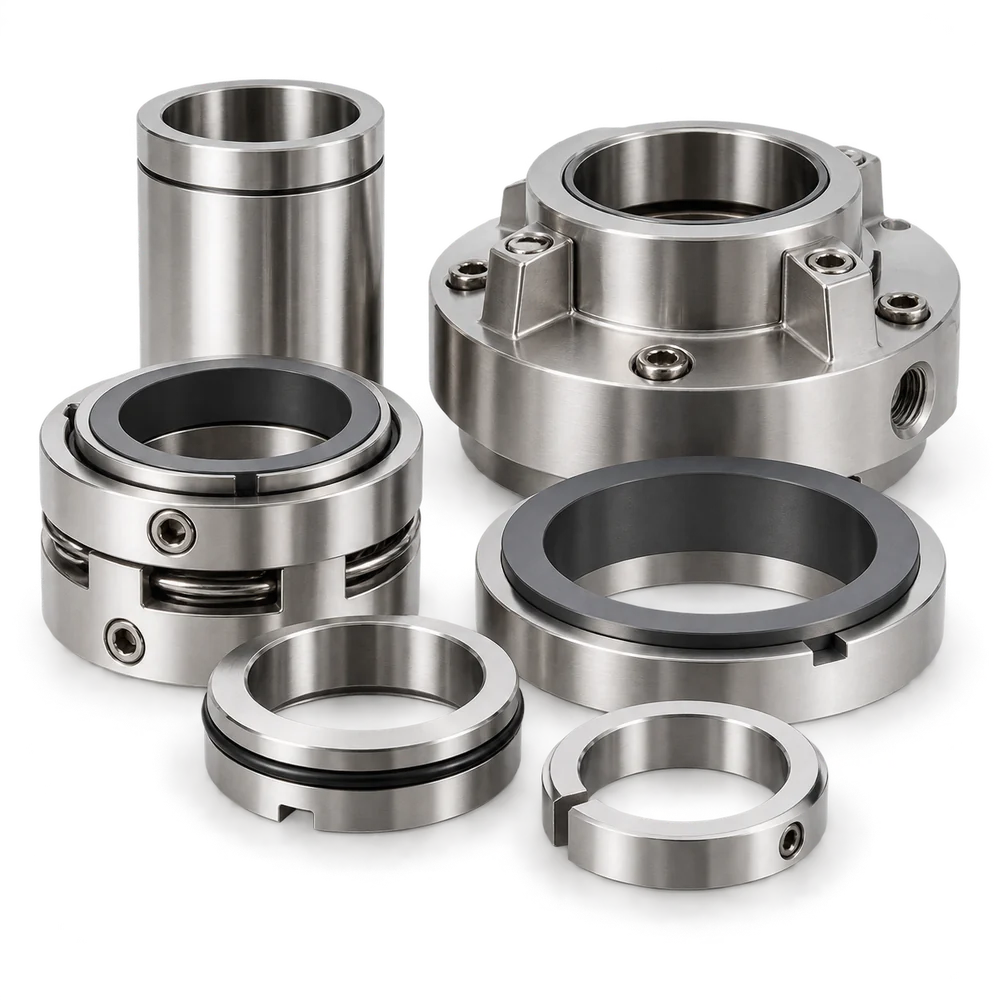

Componentes metálicos del sello mecánico
Componentes metálicos relacionados con el sello mecánico, sujetos a verificación de datos.
Revisión de interfaces de instalación

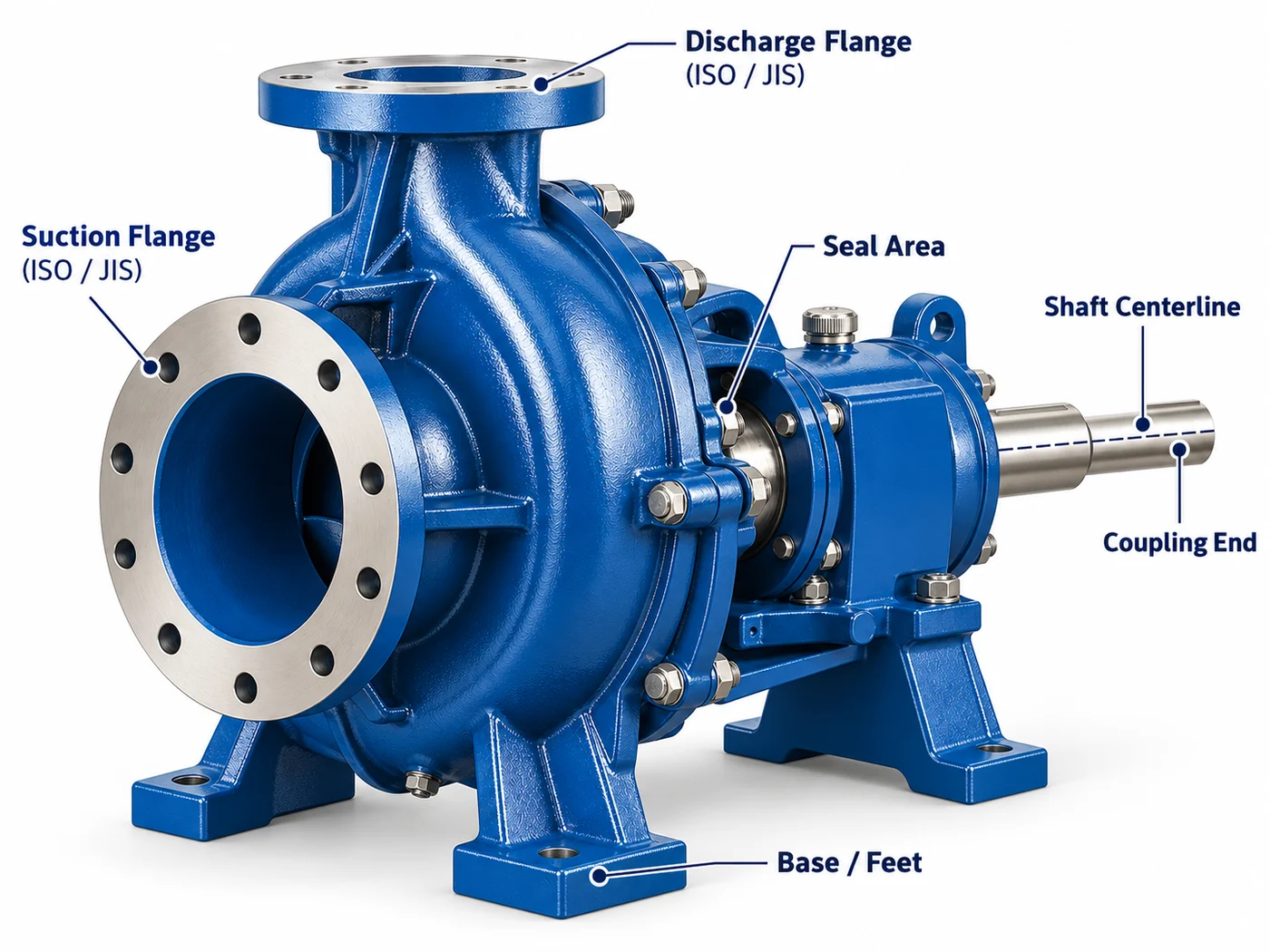

Revisión de interfaces de instalación del 3185
Si la placa está incompleta, las interfaces de instalación suelen ser la forma más rápida de iniciar una revisión confiable del reemplazo.
¿Ya tiene una 3185 instalada?
Comience con los datos de la placa.
Envíe el modelo y tamaño, el alcance de suministro requerido y los datos disponibles de operación o instalación. El equipo de ingeniería continuará la revisión.
Preguntas de cotización
Preguntas frecuentes
Pertenecen a la misma familia para pasta de papel y procesos, pero sus normas de instalación publicadas son distintas. Antes de elegir un reemplazo, identifique el modelo instalado, la perforación de bridas y las interfaces métricas.
No suponga que son directamente intercambiables. Primero confirme la perforación de bridas, el eje, las dimensiones de la zona del sello, el plano de instalación y la configuración hidráulica.
Comience con la placa y el tamaño publicado de la bomba. Si no tiene la placa, envíe fotos de la instalación, dimensiones de las conexiones y documentación disponible.
Se recomienda enviar tamaño, caudal, altura, velocidad, fluido, temperatura, material, arreglo de sellado y datos de instalación. Los planos o fichas técnicas disponibles reducen la captura manual.
El alcance de refacciones de esta página incluye carcasa, cubierta, impulsor, eje y componentes metálicos seleccionados del sello mecánico, sujetos a verificación dimensional y de material.
Cotización de reemplazo 3185
Envíe el modelo instalado, el tamaño y el alcance requerido. Agregue datos de ingeniería o archivos disponibles; revisaremos la compatibilidad antes de cotizar.
PDF, XLS/XLSX, DOC/DOCX, JPG/JPEG o PNG · hasta 8 archivos
