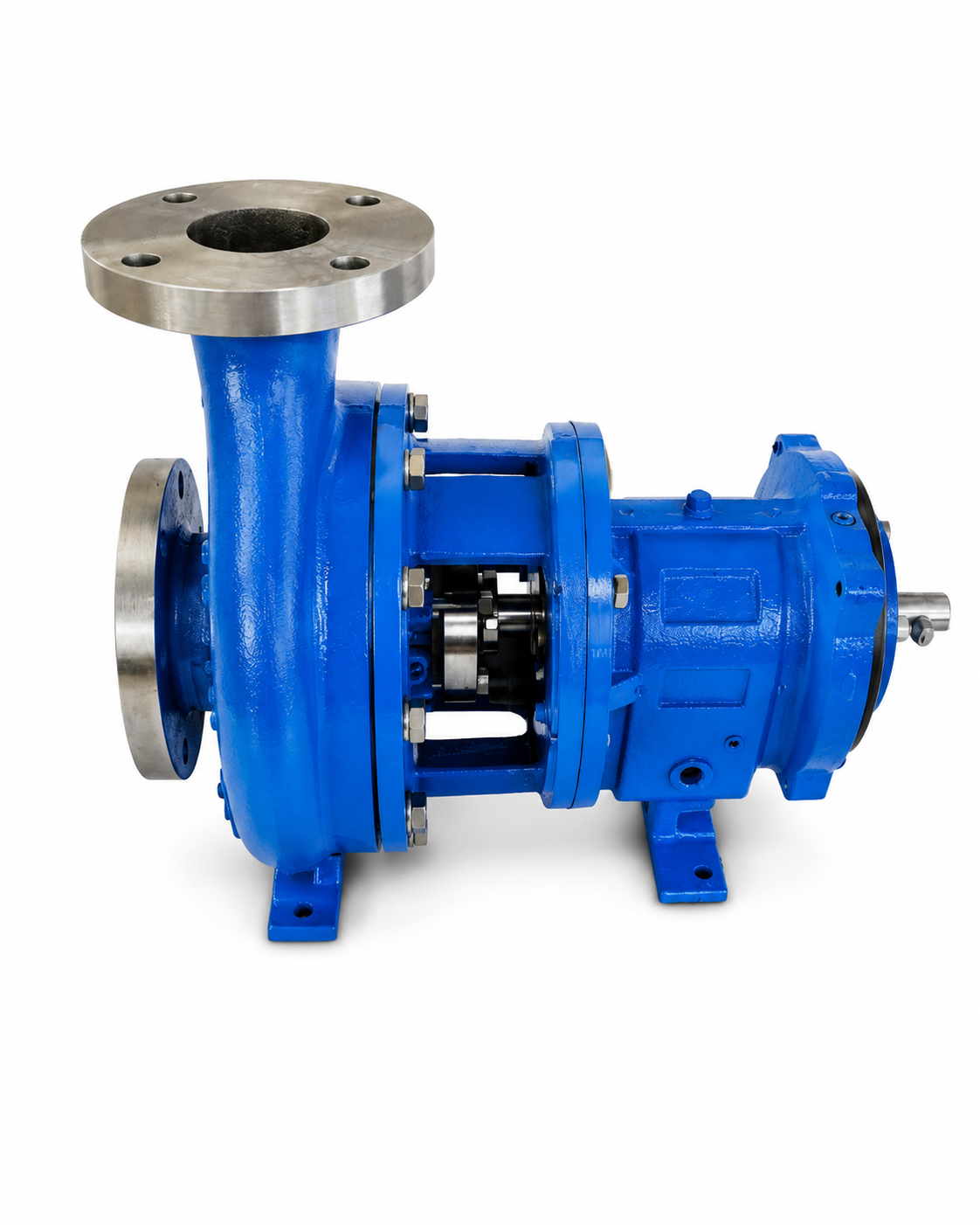

Bomba de Proceso Químico ANSI B73.1 Serie G196

Name: Bomba de Proceso Químico ANSI B73.1 Serie G196
Brand: Yingsiman
Availability: InStock

Bomba de proceso químico ANSI B73.1 con impulsor abierto para servicios corrosivos e industriales. Revise aquí la cobertura hidráulica G196, los bastidores, la construcción, los materiales, las opciones de cámara de sello y los datos de instalación antes de solicitar la selección de la bomba.

ANSI / ASME B73.1Impulsor abiertoSTX / MTX / LTX / XLTXAjuste externo

Ver curvas de rendimiento →Ver tamaños de bomba Contactar a un ingeniero

Tipo de bombaBomba horizontal de proceso químico ANSI

Plataforma de bastidoresSTX · MTX · LTX · XLTX

ImpulsorImpulsor abierto con ajuste externo

Cámaras de selloDiámetro estándar · Diámetro grande · Cámara cónica

Familia de producto: G196 Norma: ANSI / ASME B73.1 Uso técnico: Selección de producto y revisión técnica

ProductoBomba de Proceso Químico ANSI G196

Base de selecciónCaudal · Carga · Fluido · Temperatura · Material

Datos de ingenieríaCurvas · Tamaños · Construcción · Dimensiones

7,000GPM / 1,364 m³/hCapacidad máxima

730ft / 223 mCarga máxima

700°F371°CTemperatura máxima

375PSIG / 2,586 kPaPresión máxima

RENDIMIENTO

Cobertura hidráulica

Utilice las gráficas de cobertura de rendimiento G196 para identificar el rango hidráulico aplicable antes de revisar las curvas detalladas de la bomba.

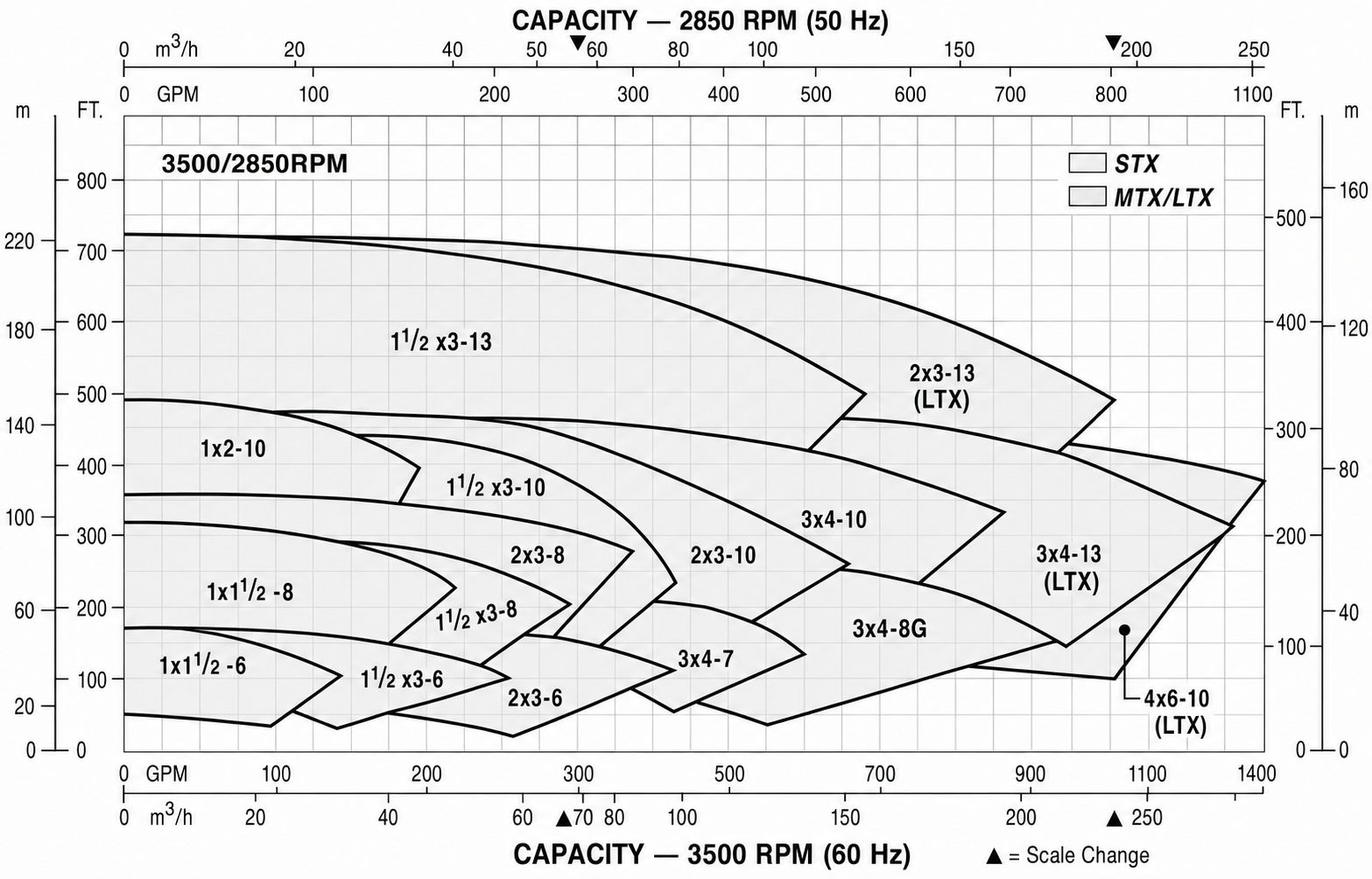

Gráfica de cobertura de rendimiento G196

Cobertura de rendimiento G196 — Rango AHaga clic en la gráfica para verla a tamaño completo.

Rango A

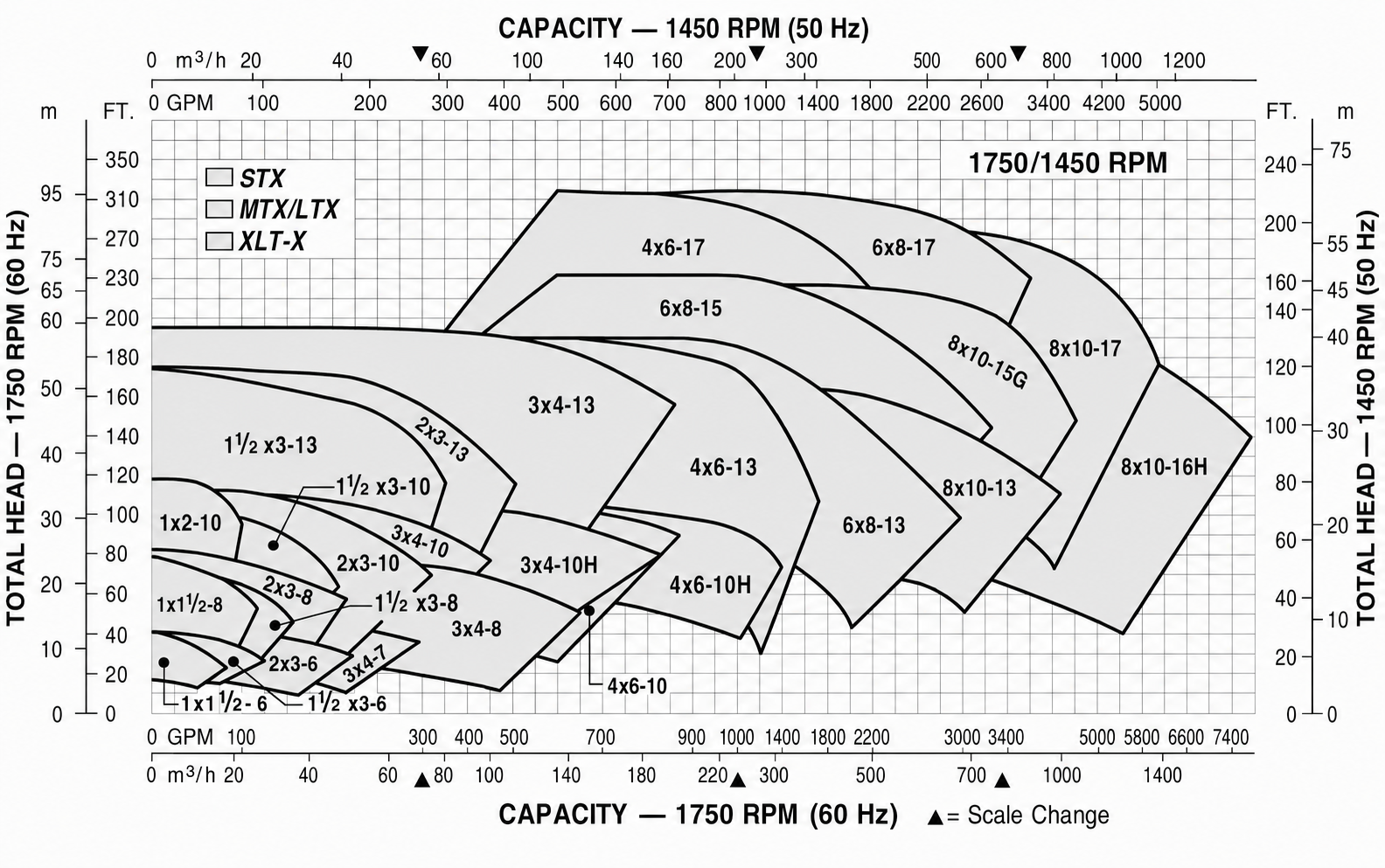

Rango B

RUTA DE SELECCIÓN

Datos de selección

Caudal requerido y carga dinámica total
Frecuencia / velocidad de operación
Fluido de proceso y concentración
Temperatura de operación
Material preferido de las partes mojadas

Solicitar selección G196 →

BASTIDORES Y TAMAÑOS

Explore G196 por bastidor

Explore la familia G196 por bastidor y utilice después los datos dimensionales y las curvas detalladas para confirmar el tamaño correcto de la bomba.

Tamaños STX

1×1.5-6

1.5×3-6

2×3-6

1×1.5-8

1.5×3-8

Tamaños MTX / LTX

2×3-8

3×4-8

3×4-8G

1×2-10

1.5×3-10

2×3-10

3×4-10

3×4-10H

4×6-10

4×6-10H

1.5×3-13

2×3-13

3×4-13

4×6-13

Tamaños XLTX

6×8-13

8×10-13

6×8-15

8×10-15

8×10-15G

Los tamaños disponibles están organizados por familia de bastidor G196. La selección final debe confirmarse según el punto de operación y la configuración requerida.

CONSTRUCCIÓN Y OPCIONES

Arquitectura del producto

Revise las principales opciones de configuración G196 para la selección hidráulica, los materiales, los arreglos de sellado y la configuración mecánica.

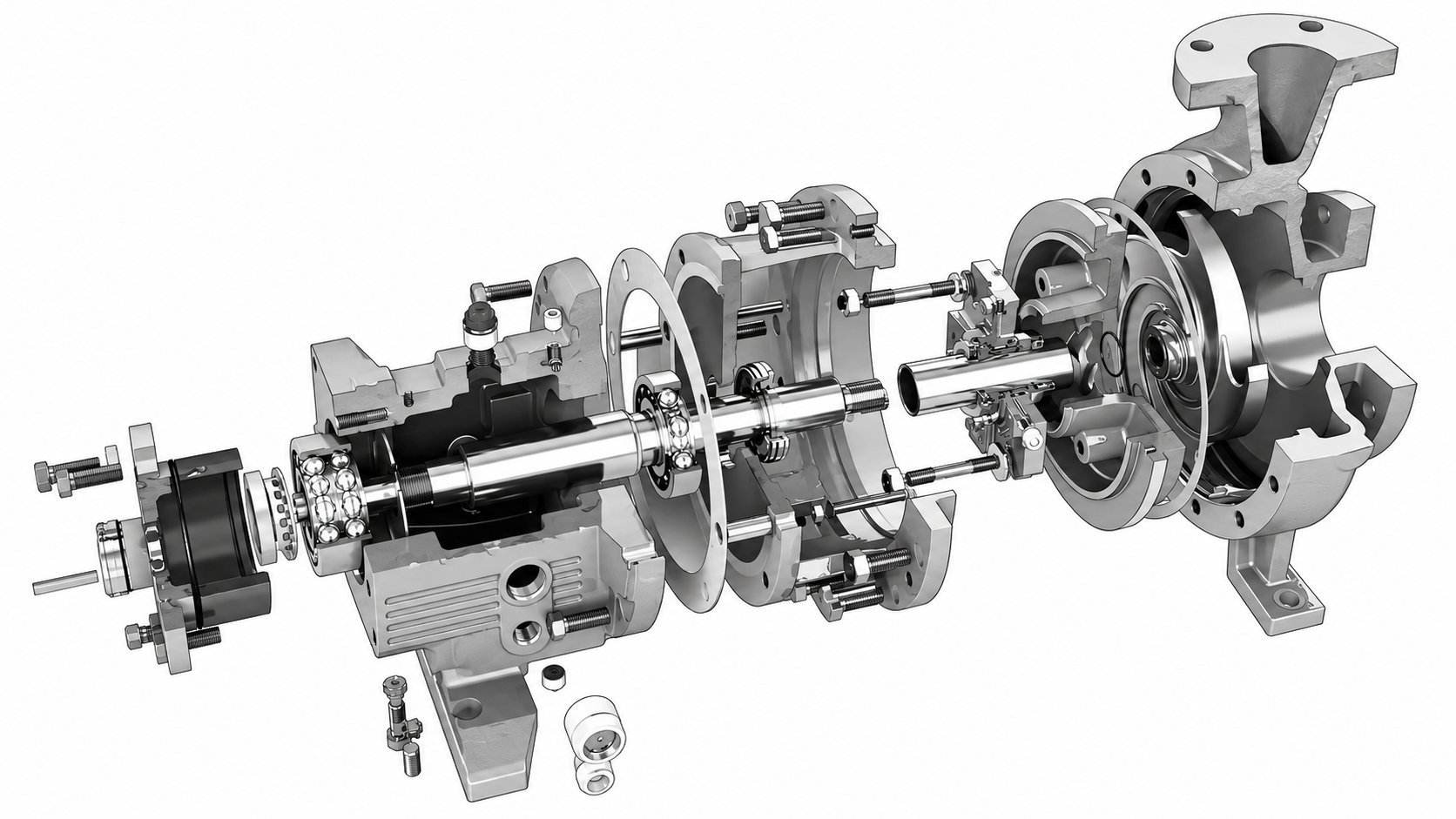

Vista técnica de construcción de la bomba G196

Construcción G196

Impulsor abiertoDiseño de impulsor abierto con ajuste externo del impulsor.

Cámara de selloOpciones de cámara de sello de diámetro estándar, diámetro grande y cámara cónica.

Arreglo de rodamientosRodamientos SKF o equivalentes con aisladores laberínticos.

Eje / camisaHay disponibles múltiples combinaciones de eje y camisa de eje.

MaterialesCF8M / 316SS, CD4MCu, CN7M / Alloy 20, Hastelloy, Níquel, Titanio y otros materiales verificados para el proyecto.

Diámetro estándarCámara de sello

Diámetro grandeCámara de sello

Cámara cónicaCámara de sello

DATOS DIMENSIONALES

Referencia de instalación

Revise el plano dimensional G196 para la planificación de la instalación. Las dimensiones finales deben confirmarse según el bastidor, el tamaño de bomba y la configuración seleccionados.

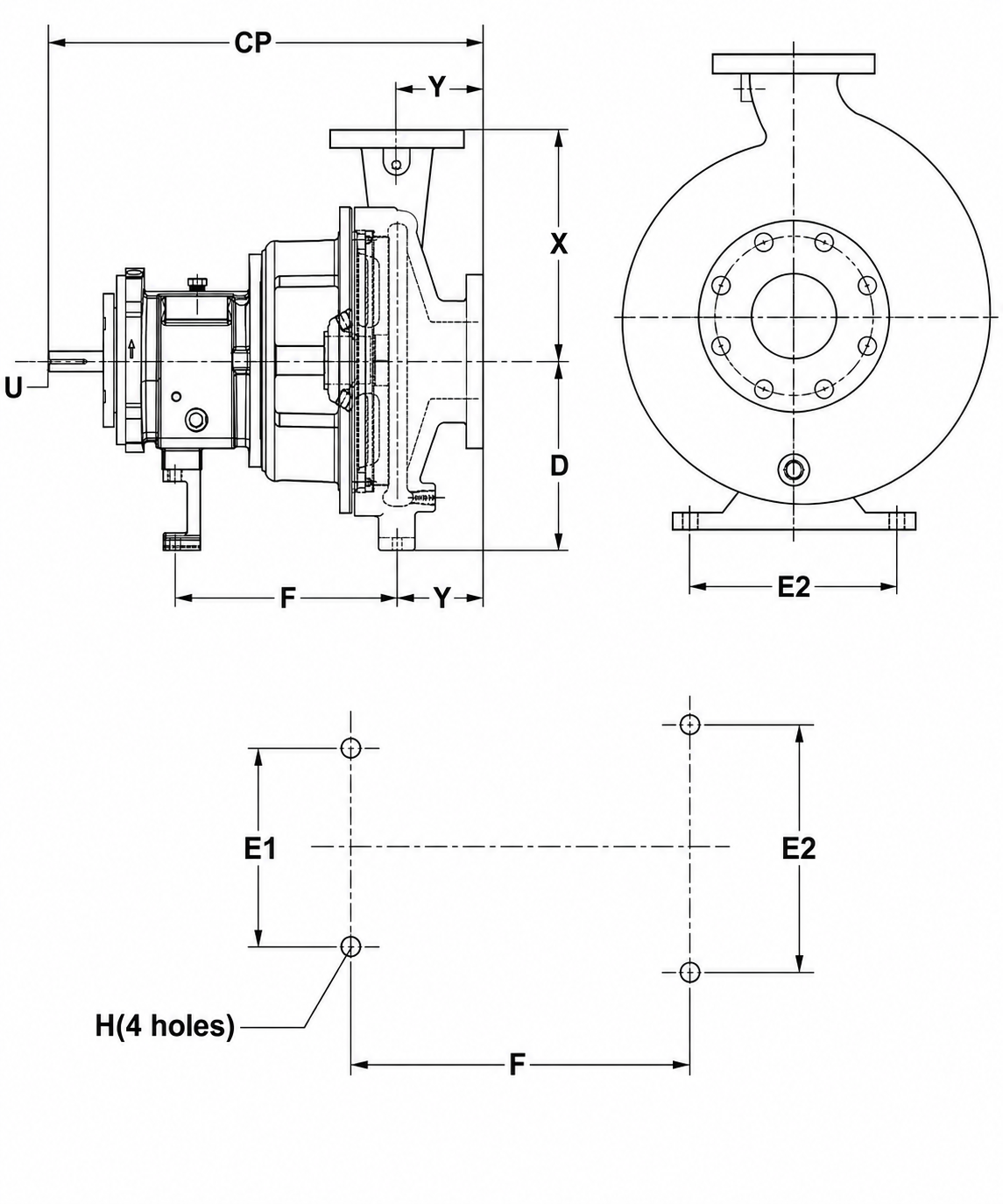

Plano dimensional de ingeniería de la bomba G196

Referencias dimensionales

CP / D / XReferencias principales de la envolvente de la bomba.

E1 / E2Referencias de montaje / línea de centro.

F / U / Y / HDimensiones de base, eje e instalación.

Ver tabla dimensional completa →

Confirme las dimensiones finales del bastidor, tamaño de bomba y configuración seleccionados antes del pedido.

DATOS DE INGENIERÍA

Recursos del producto G196

Acceda a los principales recursos de ingeniería G196 necesarios para la selección del producto, la revisión dimensional y la evaluación técnica.

Curvas de rendimientoRango hidráulico y curvas detalladas de la bomba.

Datos dimensionalesReferencias de instalación por bastidor y tamaño de bomba.

Materiales de construcción de bomba ANSI

Materiales y construcciónMateriales de las partes mojadas, cámaras de sello y construcción.

Folleto del producto G196Descripción del producto, cobertura de bastidores y datos de ingeniería verificados.

¿BOMBA OEM EXISTENTE?

¿Necesita reemplazar una Goulds 3196 instalada?

Utilice la página dedicada de reemplazo para la referencia cruzada del modelo instalado, la verificación de intercambiabilidad y la definición del alcance del reemplazo.

Ver guía de reemplazo Goulds 3196 →

SELECCIÓN DEL PRODUCTO

¿Necesita ayuda para seleccionar una G196?

Empiece con la información que tenga. Envíe el caudal, la carga total, el fluido de proceso, la temperatura, el material preferido y cualquier información disponible de la bomba existente.

Después de enviar la consulta, puede enviar planos, fotos, placas de datos o fichas técnicas a [email protected]

Incluya su nombre y empresa para que podamos asociar los archivos con su consulta.

Correo directo

[email protected]

Utilice la página de Contacto para enviar la consulta y después envíe los archivos de apoyo al correo indicado.
