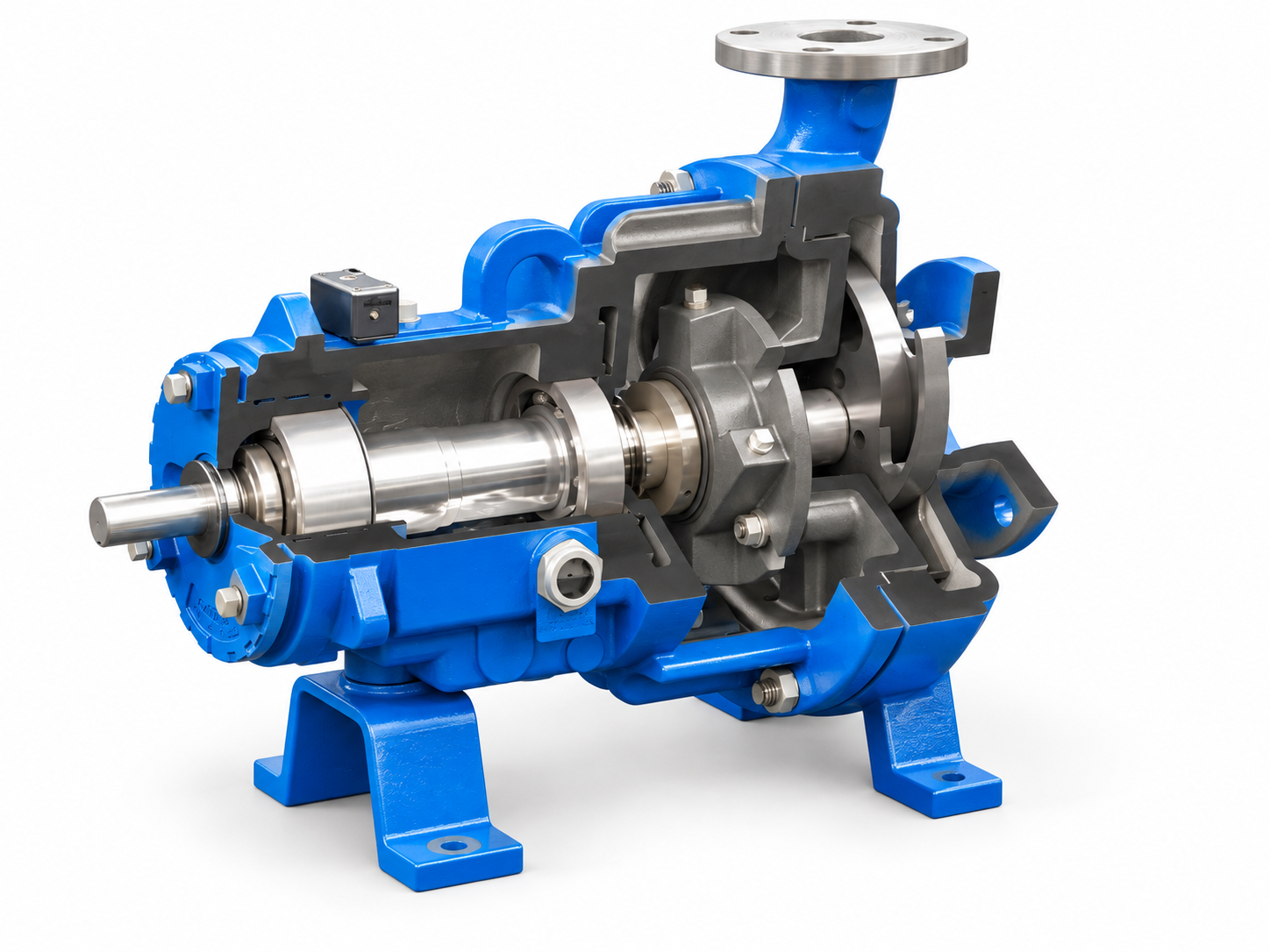

Bomba de proceso ANSI M3 en vista de corte sobre fondo blanco
SERIE DE PRODUCTO

Bomba de Proceso Químico ANSI B73.1 Serie M3

Plataforma de bomba de proceso ANSI con impulsor de álabes inversos, organizada en Grupo I, Grupo II y Grupo III. Esta página presenta el producto M3: rango hidráulico, tamaños por grupo, cámaras de sello, construcción y datos dimensionales.

ANSI / ASME B73.1Impulsor de álabes inversosGroup I / II / IIICBS / CBL / FMS / FML
Ver curvas de rendimiento →Solicitar selección de bomba
Tipo de bombaBomba horizontal de proceso químico ANSI
Plataforma de gruposGroup I · Group II · Group III
ImpulsorImpulsor de álabes inversos con ajuste externo
Cámaras de selloCBS · CBL · FMS · FML
1,700m³/h / 7,500 GPMCapacidad máxima
300m / 990 ftCarga máxima
27bar / 400 psiPresión máxima
-73° to 370°C-100°F to 700°FRango de temperatura
RENDIMIENTO

Cobertura hidráulica M3

Utilice las gráficas de cobertura de rendimiento M3 para identificar el rango hidráulico aplicable antes de revisar los datos detallados de selección de la bomba.

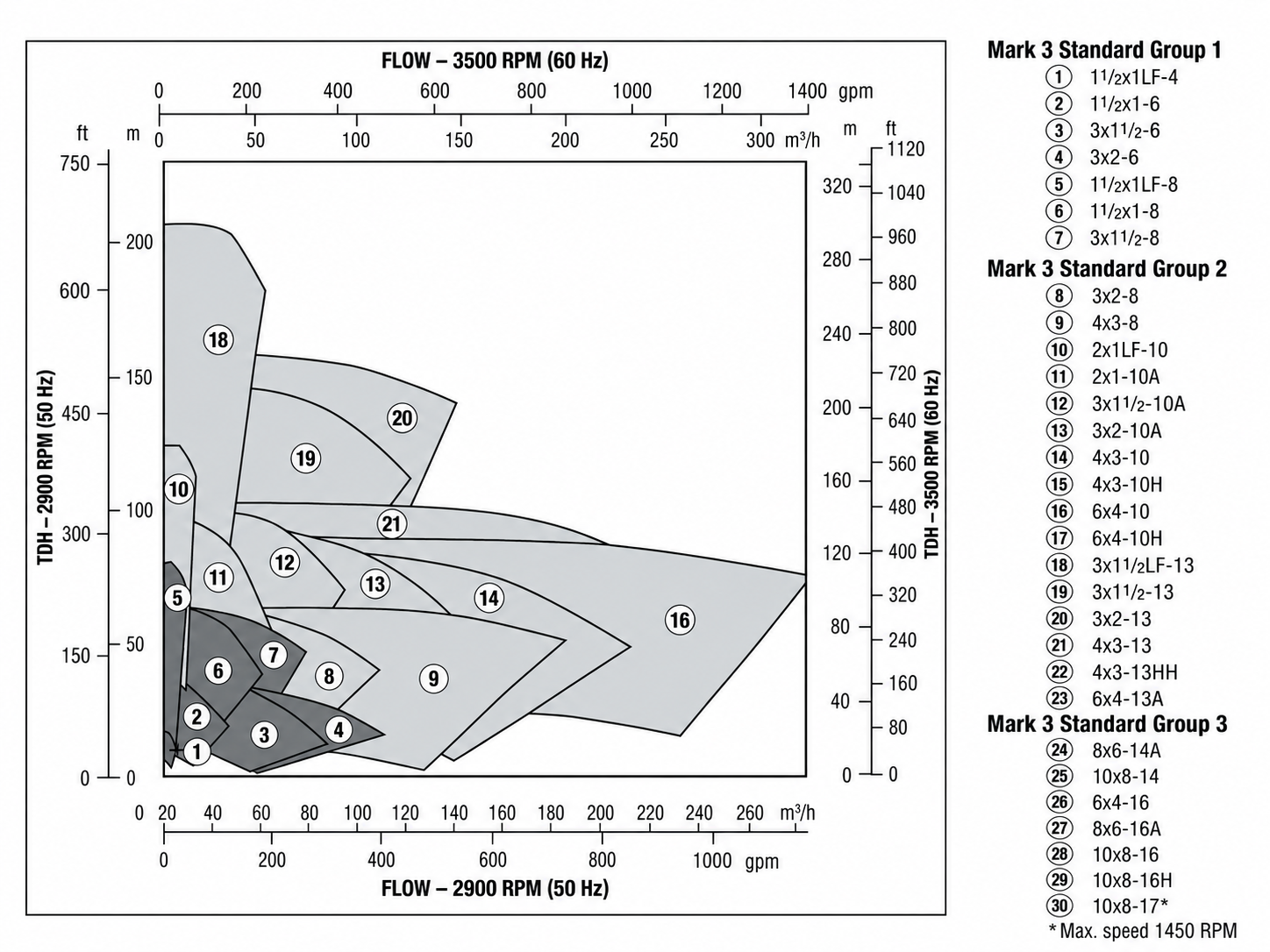

Cobertura principal de rendimiento M3 e índice de grupos
Cobertura principal de rendimiento M3 + índice de gruposHaga clic en la gráfica para verla a tamaño completo.
m3 performance mainRango principal

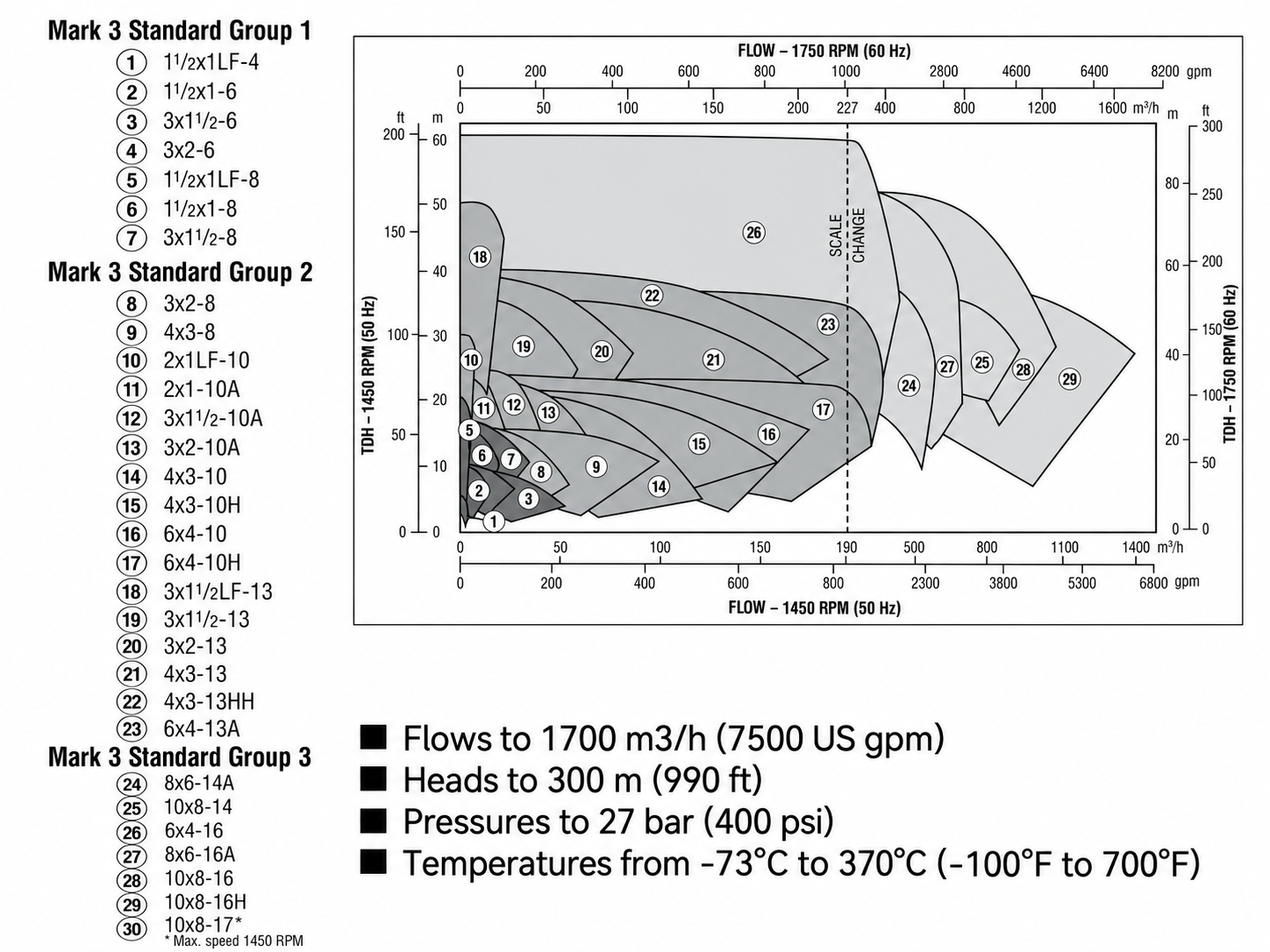

m3 performance extendedRango extendido
RUTA DE SELECCIÓN

Empiece con el punto de operación y el grupo

  • Caudal requerido
  • Carga dinámica total
  • Velocidad / frecuencia de operación
  • Grupo I / II / III conocido, si está disponible
  • Fluido de proceso, temperatura y material
Solicitar selección M3 →
GRUPOS Y TAMAÑOS

Explore M3 por grupo

Explore la familia M3 por Grupo I, Grupo II y Grupo III para identificar el rango de tamaños aplicable.

Tamaños Grupo I

1½×1LF-4
1½×1-6
3×1½-6
3×2-6
1½×1LF-8
1½×1-8
3×1½-8

Tamaños Grupo II

3×2-8
4×3-8
2×1LF-10
2×1-10A
3×1½-10A
3×2-10A
4×3-10
4×3-10H
6×4-10
6×4-10H
3×1½LF-13
3×1½-13
3×2-13
4×3-13
4×3-13HH
6×4-13A

Tamaños Grupo III

8×6-14A
10×8-14
6×4-16
8×6-16A
10×8-16
10×8-16H
10×8-17*
CONSTRUCCIÓN Y OPCIONES

Arquitectura del producto M3

Revise la vista en corte y la vista explosionada de la M3 para comprender la construcción con impulsor de álabes inversos, las opciones de cámara de sello, el arreglo de rodamientos y el sistema de eje.

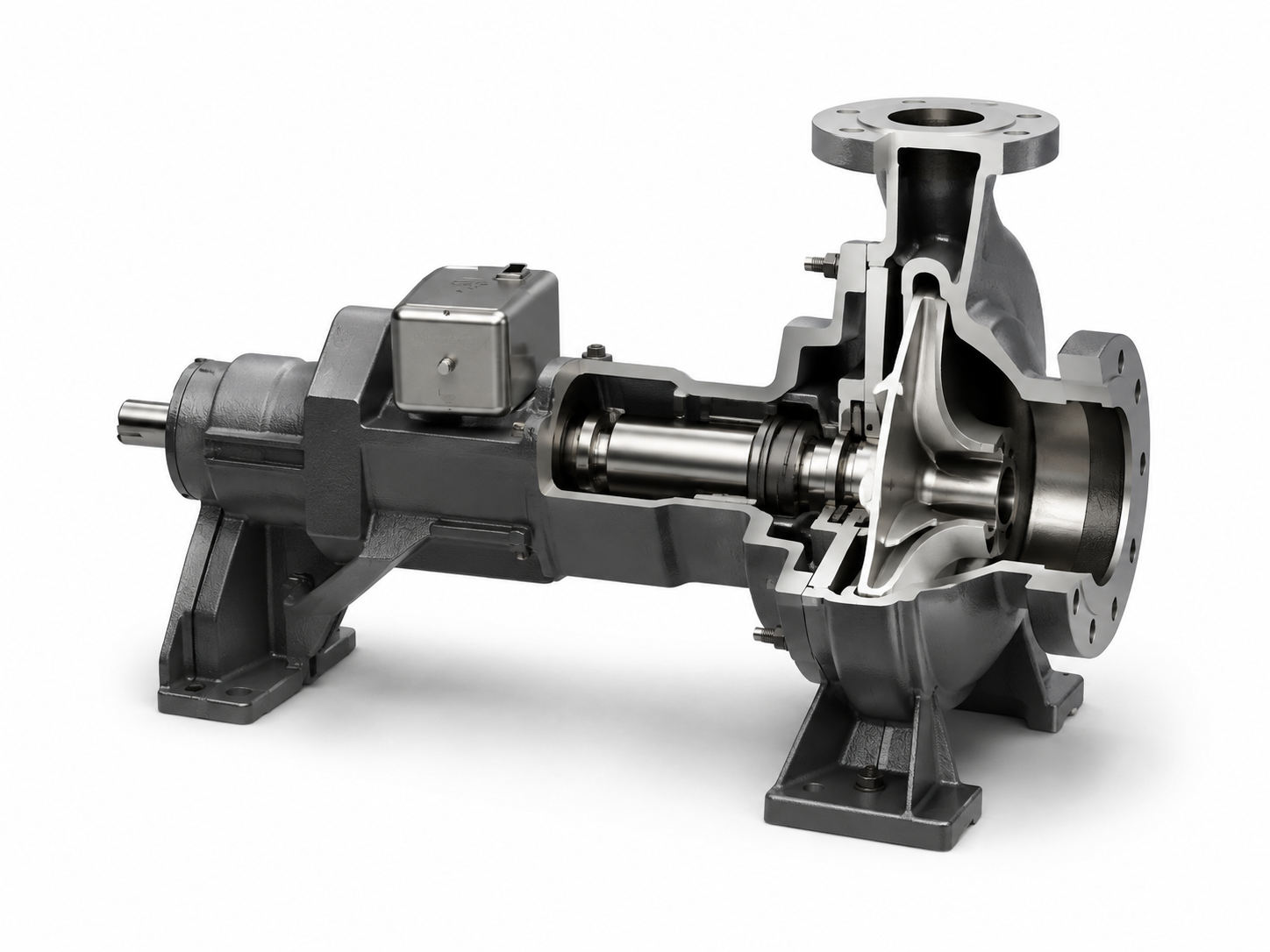

Vista en corte de la construcción de la bomba M3

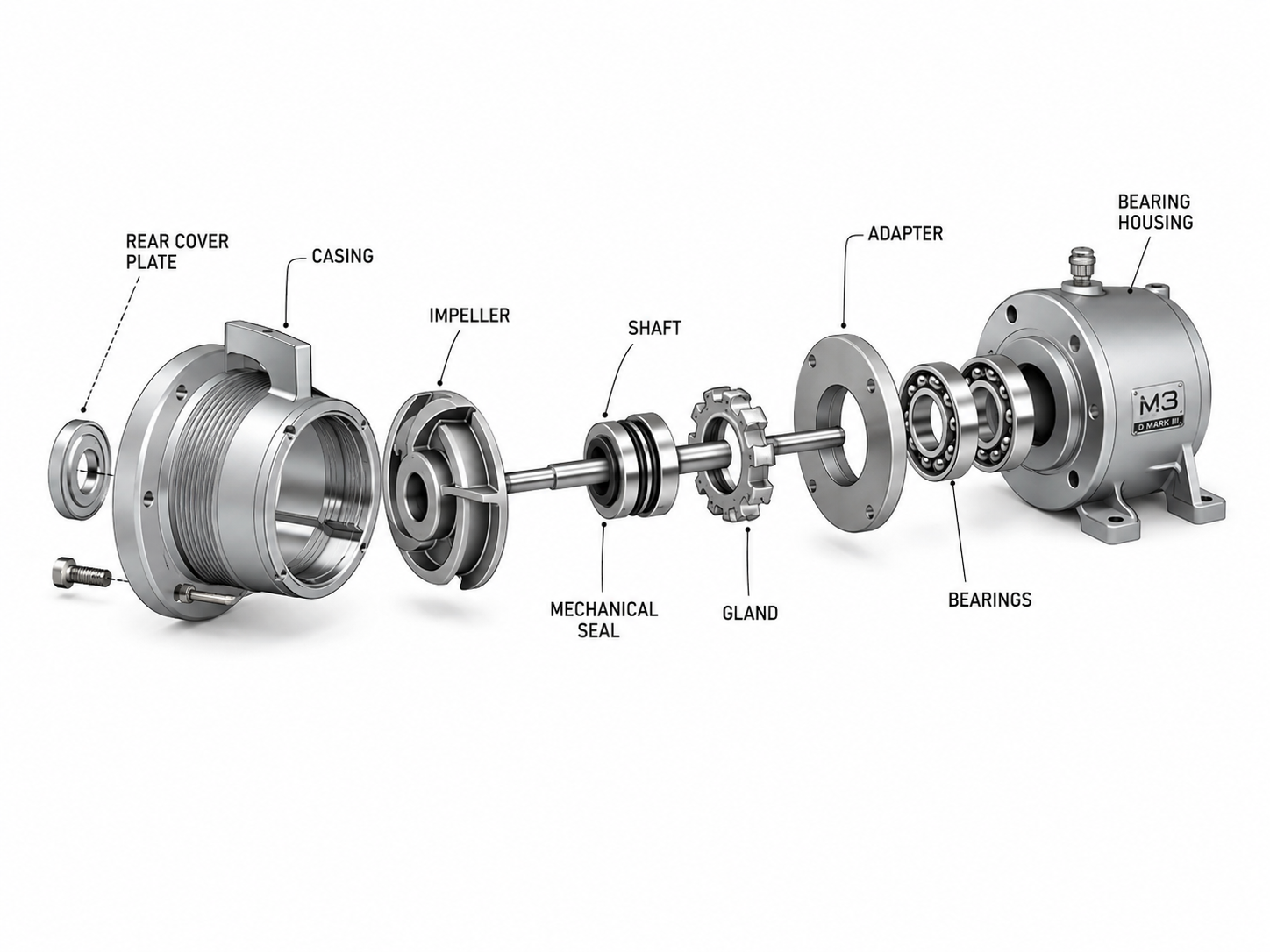

Vista explosionada de ingeniería de la bomba M3

Construcción M3

ImpulsorDiseño de impulsor de álabes inversos con ajuste externo.
Cámaras de selloFamilias de cámaras de sello CBS, CBL, FMS y FML.
RodamientosRodamientos SKF o equivalentes con aisladores laberínticos.
Sistema de ejeVarias combinaciones de eje y camisa de eje.
MaterialesLas opciones de materiales se revisan de acuerdo con la configuración seleccionada de la bomba y los requisitos del proceso.
CBSCámara de sello
CBLCámara de sello
FMS / FMLFamilia de cámara de sello
DATOS DIMENSIONALES

Referencia de instalación por grupo

Revise las referencias dimensionales de Grupo I, Grupo II y Grupo III para planificar la instalación. Las dimensiones finales deben confirmarse según el tamaño de bomba y la configuración seleccionados.

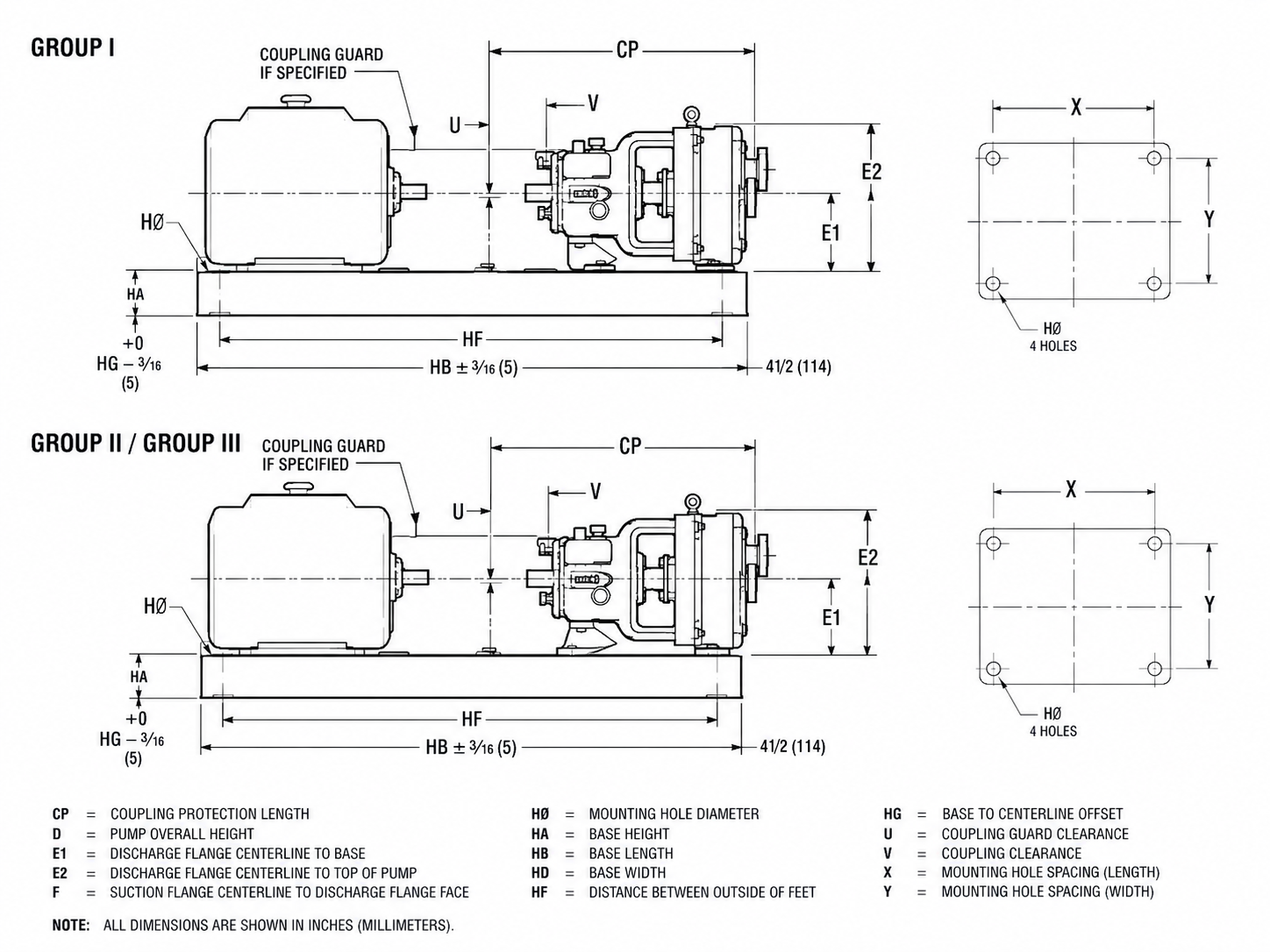

Plano dimensional de ingeniería de la bomba M3

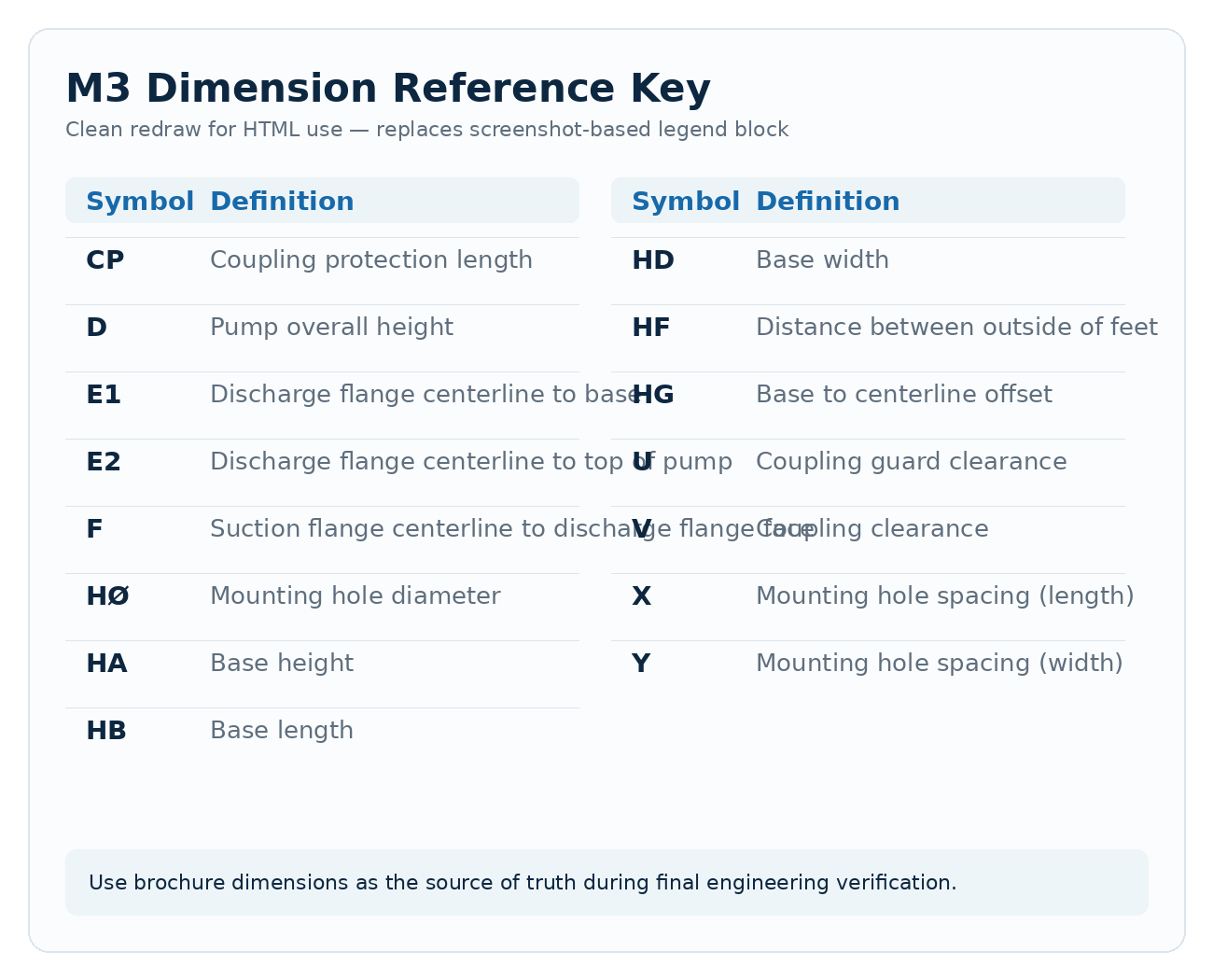

Leyenda de referencias dimensionales M3
Confirme las dimensiones finales y la correspondencia grupo/tamaño de la configuración seleccionada antes del pedido.
DATOS DE INGENIERÍA

Recursos del producto

Acceda a los principales recursos de ingeniería M3 necesarios para la selección hidráulica, la revisión dimensional y la evaluación de la construcción.

Curvas de rendimiento de bomba ANSI
Curvas de rendimientoCobertura hidráulica y referencias detalladas de curvas.
Dimensiones de bomba ANSI
Datos dimensionalesReferencias por grupo, tamaño de bomba e instalación.
Materiales de construcción de bomba ANSI
Construcción y cámaras de selloImpulsor de álabes inversos, rodamientos, materiales y opciones de cámara de sello.
Folleto de bomba ANSI
Folleto del producto M3Descripción del producto y datos de ingeniería verificados.
¿BOMBA OEM EXISTENTE?

¿Está reemplazando una Durco Mark III instalada?

Utilice la página dedicada de reemplazo Durco Mark III para la referencia cruzada de la bomba instalada, la verificación del grupo, la intercambiabilidad y la definición del alcance del reemplazo.

Ver guía de reemplazo Durco Mark III →
SELECCIÓN DEL PRODUCTO

¿Necesita ayuda para seleccionar una M3?

Empiece con los datos de operación que tenga. Envíe el caudal, la carga, el fluido de proceso, la temperatura, el material preferido y cualquier grupo o tamaño de bomba conocido.

Después de enviar la consulta, puede enviar por correo planos, placas de datos o fichas técnicas.
Nuestro equipo de ingeniería puede revisar el grupo, el material, la cámara de sello y la adecuación hidráulica.
