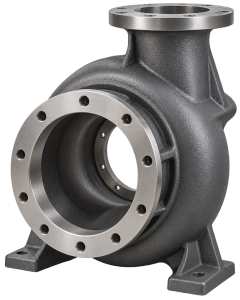

Tipo Goulds 3196
Carcasa, tapa, cámara de sello o cubierta de prensaestopas según bastidor, tamaño, diámetro interior y referencia OEM.
Consultar partes y materiales 3196 →Refacciones para bombas ANSI · Casings & Covers
Carcasas y tapas de reemplazo para bombas ANSI
Para bombas del tipo Goulds 3196 y Durco Mark III. Identifica la carcasa, tapa posterior o cámara de sello de tu equipo por modelo, tamaño y número OEM; revisa el material y las interfaces antes de cotizar.
Ejemplo de un suministro anterior
Compatibilidad y material se confirman por pedido
Compatibilidad y material se confirman por pedido
1. Identifica la bombaModelo, bastidor o grupo, tamaño y serie
2. Identifica la refacciónCarcasa, tapa posterior, cámara de sello o prensaestopas
3. Confirma el materialAleación y configuración revisadas para cotizar
¿Ya tienes el número de parte OEM?
Consulta las referencias por número OEM, tamaño de bomba, bastidor o grupo y tipo de parte.
Empieza por el equipo instalado
Carcasas y tapas para Goulds 3196 y Durco Mark III
La placa y la lista de partes permiten identificar la variante. El nombre de la familia por sí solo no confirma las dimensiones ni el material de la refacción.

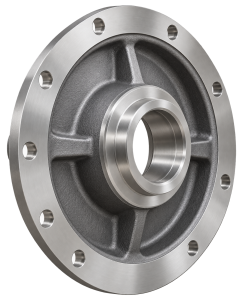

Tipo Durco Mark III
Carcasa y tapa posterior según grupo, tamaño de bomba, diámetro interior, escalón de ajuste y referencia OEM.
Consultar refacciones Mark III →Confirma el tipo de tapa: en una Goulds puede ser la cámara de sello o la cubierta del prensaestopas; en una Durco, la tapa posterior. Envía una vista en sección o el ítem/POS OEM. Las dos imágenes de familia son ilustraciones de referencia.
Identificación por modelo y número de parte
Busca la referencia de tu carcasa o tapa
El buscador OEM reúne las referencias de Goulds 3196 y Durco Mark III. Usa el tamaño de la placa, el bastidor o grupo y el número de la parte retirada para acotar la búsqueda.
Localiza la configuración instalada
Selecciona la familia de bomba y el tipo de parte: carcasa o tapa/cubierta. Compara el tamaño y la referencia OEM; verifica cualquier sufijo de la configuración.
Si no encuentras tu referencia, envía la placa y fotos de la pieza para una revisión. El número de parte ayuda a identificarla; los detalles de ajuste y material se confirman al cotizar.
El material depende del servicio
Materiales disponibles para carcasas y tapas
Especifica la aleación y el grado requerido. Para servicio corrosivo, revisamos el fluido, la concentración, la temperatura y las características de la refacción antes de confirmar el material.
Solicitar revisión de material →Hierro gris y nodularHierro gris HT250; hierro nodular QT400-18
Acero al carbono y de baja aleaciónWCB; acero fundido ZG230-450
Acero inoxidableInoxidable 316 (CF8M); ZG1Cr18Ni9Ti; 2Cr13
Dúplex y alta aleaciónCD4MCu; Alloy 20
Aleaciones de níquelHastelloy B; Hastelloy C-276; Nickel 200
Metales reactivosTitanio Gr.2; titanio Pd7B; zirconio 702
Aleaciones de cobreBronce al estaño ZCuSn10Pb1; latón al silicio ZCuZn16Si4
La selección se confirma en la cotización según el líquido, la temperatura y la construcción de la bomba en la que se instalará la parte.

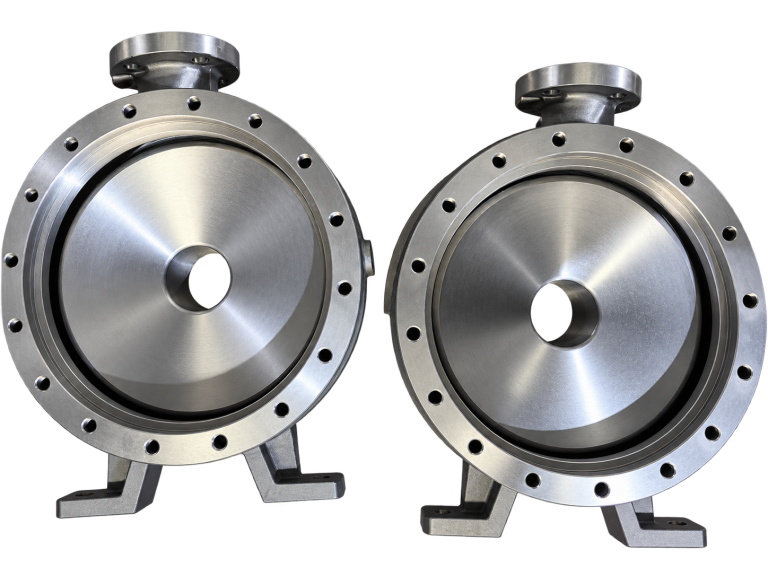

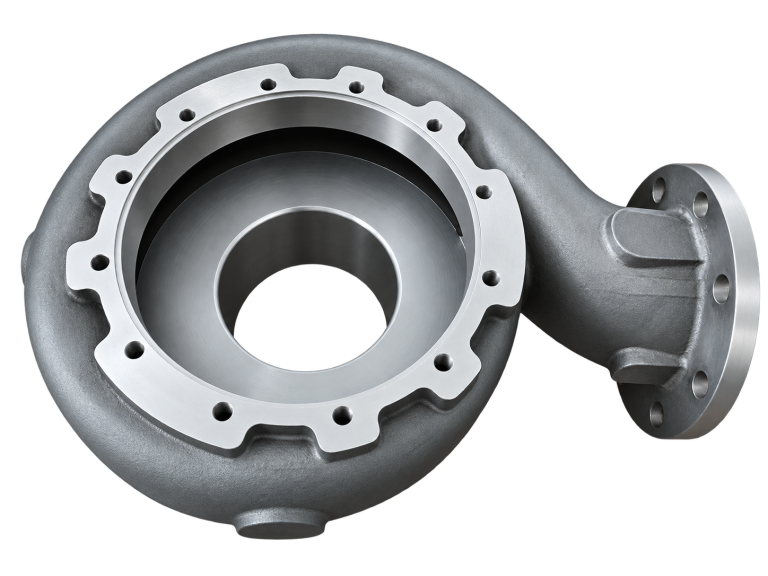

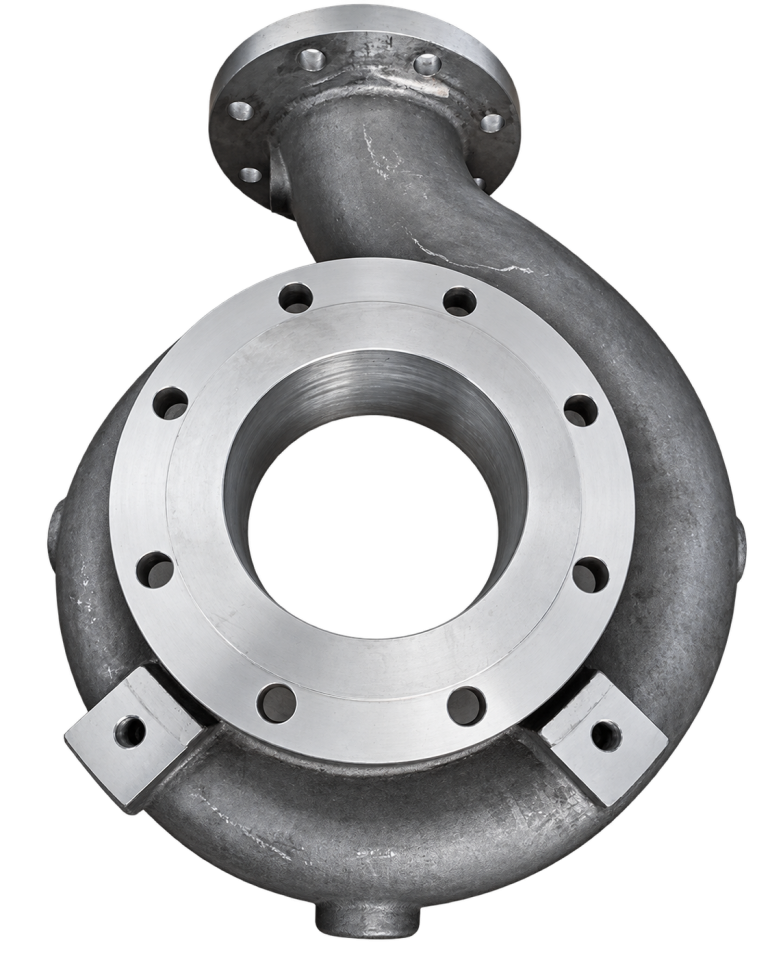

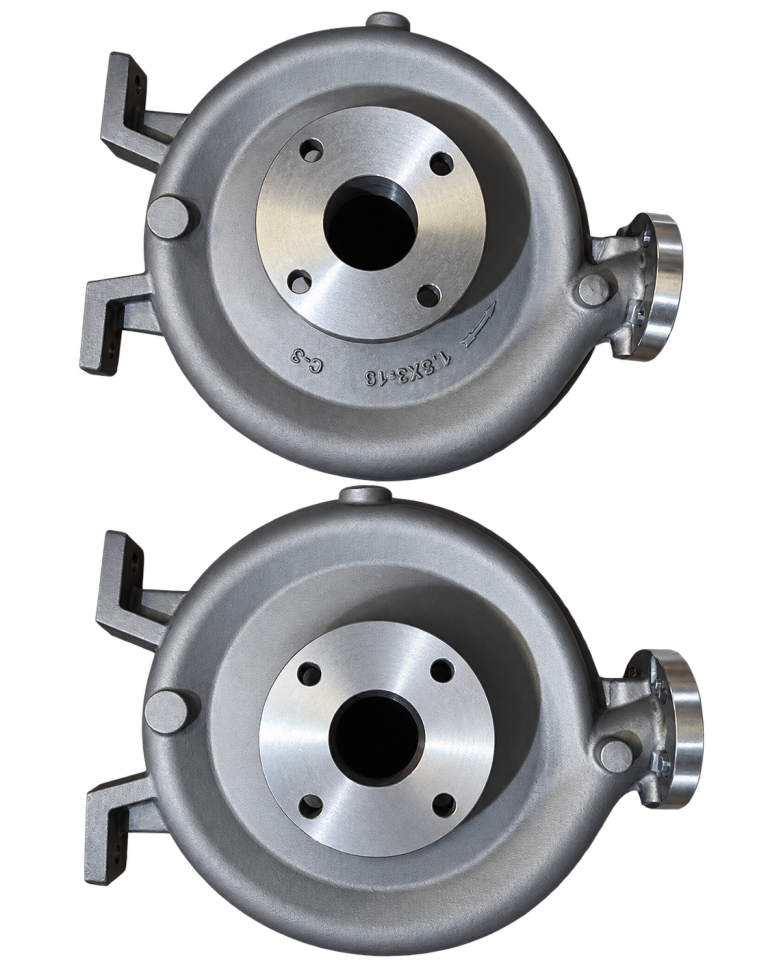

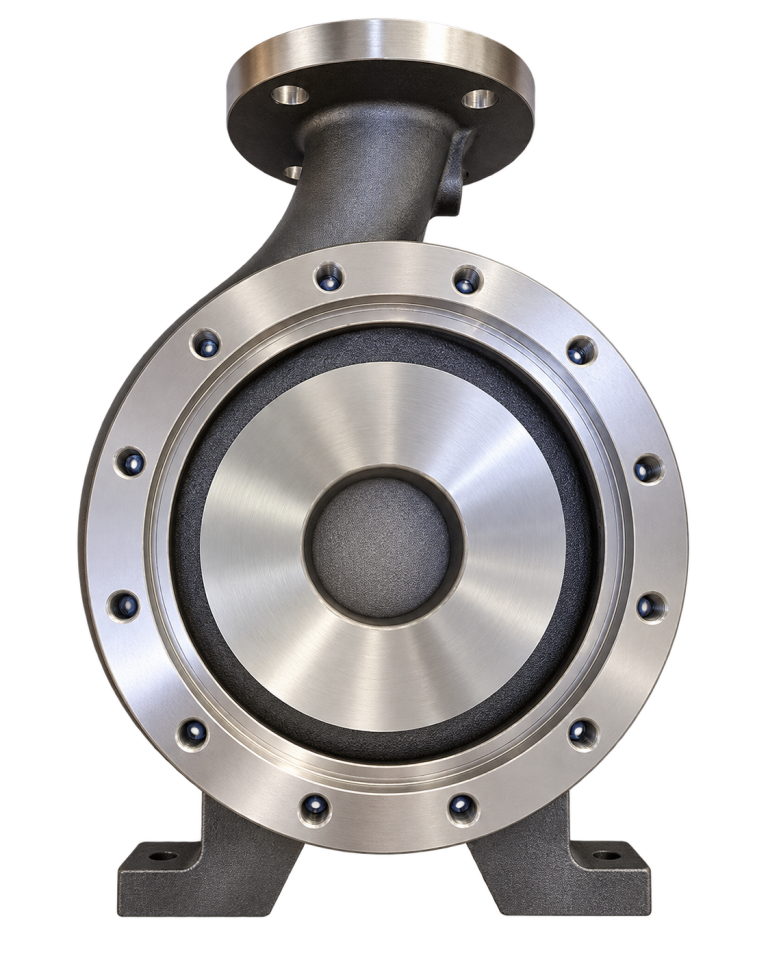

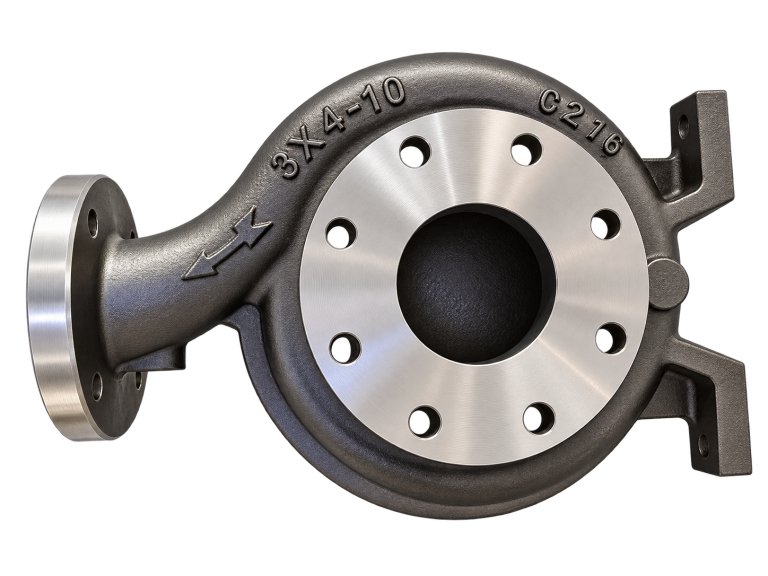

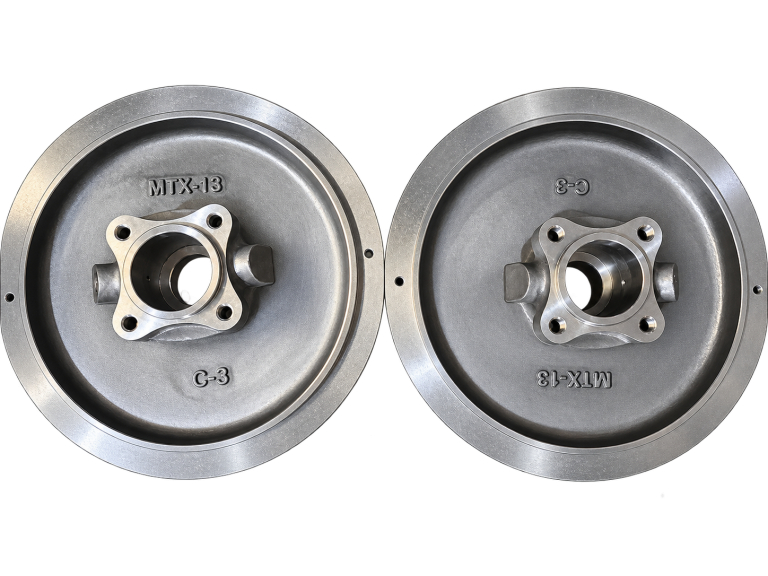

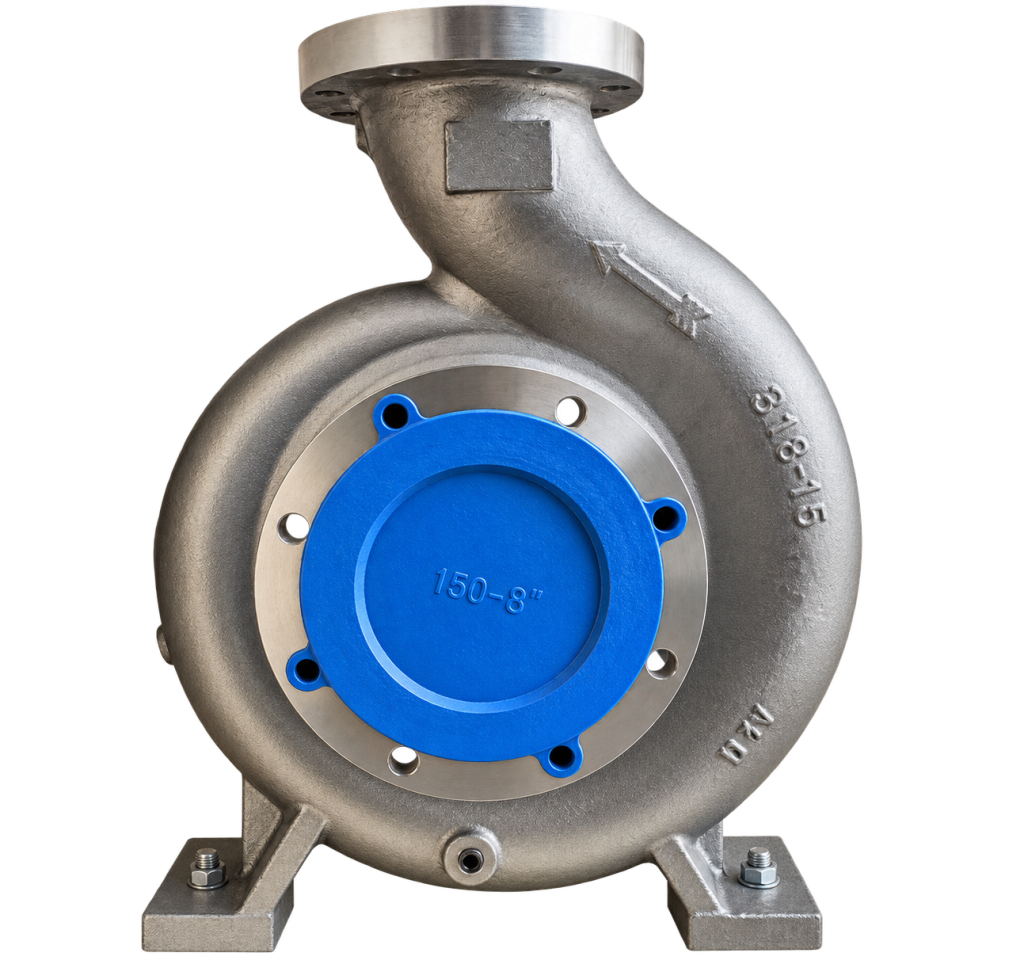

Ejemplos de suministros anteriores
Carcasas y tapas de proyectos suministrados
Compara la forma general de las piezas. Las marcas de fundición ayudan a iniciar la identificación; los planos, las mediciones y los registros de material determinan la especificación del pedido.
Fotografías de piezas previamente suministradas. Úsalas como referencia visual junto con los planos dimensionales, certificados de material (MTR) y resultados PMI requeridos.
Revisión de compatibilidad
¿Qué confirma que la refacción es la correcta?
ANSI/ASME B73.1 establece requisitos dimensionales de la bomba. La compatibilidad de una carcasa o tapa individual requiere verificar el modelo exacto y las interfaces de la parte.
Consultar el alcance de ASME B73.1 →01Identidad de la bomba: fabricante/modelo, bastidor o grupo, tamaño, serie y foto de la placa.
02Identidad de la parte: carcasa o tipo exacto de tapa, número OEM, ítem/POS y marca de fundición.
03Interfaces: bridas de succión y descarga, asiento de unión, patrón de pernos, cámara de sello o diámetro interior, drenajes y conexiones roscadas aplicables.
04Material: designación de aleación, norma de fundición, fluido, concentración y temperatura.
05Documentación: plano o sección, fotos de la parte retirada y requisitos de MTR, PMI e inspección.
Prepara tu solicitud de cotización
Envía los datos disponibles de tu carcasa o tapa
Para compras de refacciones en México, puedes iniciar la revisión con el número OEM o con fotos de la placa y la pieza. Te indicaremos qué datos faltan para confirmar compatibilidad, material y alcance.
Solicitar revisión y cotizaciónIncluye estos datos en la solicitud
- Modelo, bastidor/grupo, tamaño y número de serie
- Tipo de carcasa o tapa y número OEM o ítem/POS
- Grado de material y certificados requeridos
- Fluido, concentración, temperatura y presión de operación
- Cantidad y fecha requerida de entrega
- Fotos de placa, pieza retirada y caras de unión; plano si está disponible
Preguntas de identificación y compra
Preguntas frecuentes sobre carcasas y tapas
¿Puedo pedir una carcasa sólo con el modelo de bomba?
El modelo ayuda a iniciar la búsqueda. El bastidor o grupo, tamaño, serie, material y conexiones pueden cambiar la referencia necesaria. Envía la placa o el número OEM para revisar el ajuste.
¿Todas las carcasas y tapas ANSI B73.1 son intercambiables?
No. Los requisitos dimensionales de la bomba no hacen universales sus componentes internos. Hay que verificar la familia, el tamaño, el bastidor o grupo, los detalles de diseño y el material. Consultar el alcance de ASME B73.1.
¿Cuál es la diferencia entre tapa posterior y cámara de sello?
El nombre depende de la familia y configuración. En una Goulds 3196 puede referirse a la cámara de sello o a la cubierta del prensaestopas; en una Durco Mark III es común la tapa posterior. El ítem/POS y una vista en sección permiten identificar la pieza.
¿Pueden revisar una pieza sin plano mediante ingeniería inversa?
Envía fotos de la carcasa o tapa retirada, placa de la bomba, datos del componente acoplado y las dimensiones disponibles. Ingeniería revisará si puede identificarse y qué mediciones, muestra o evidencia de material se necesitan para cotizar.
¿Cotizan Hastelloy C-276, titanio y zirconio?
Los materiales disponibles incluyen Hastelloy C-276, titanio Gr.2, titanio Pd7B y zirconio 702. Indica el grado, la especificación y las condiciones de servicio. Si solicitas Zircaloy, envía el grado exacto para revisar su alcance de suministro.
