Hoja de Cálculo Hidráulico de Sistemas de Bombeo (Excel)
Workbook de Excel para seguir pérdidas de presión, secciones de tubería y resultados de altura y potencia a partir de datos de proceso y tuberías. La calculadora en línea mantiene la intención principal de cálculo; esta página describe únicamente el XLSX publicado.
Descargar el Workbook Excel Usar la calculadora hidráulica en línea Solicitar revisión de ingeniería
Alcance del workbook

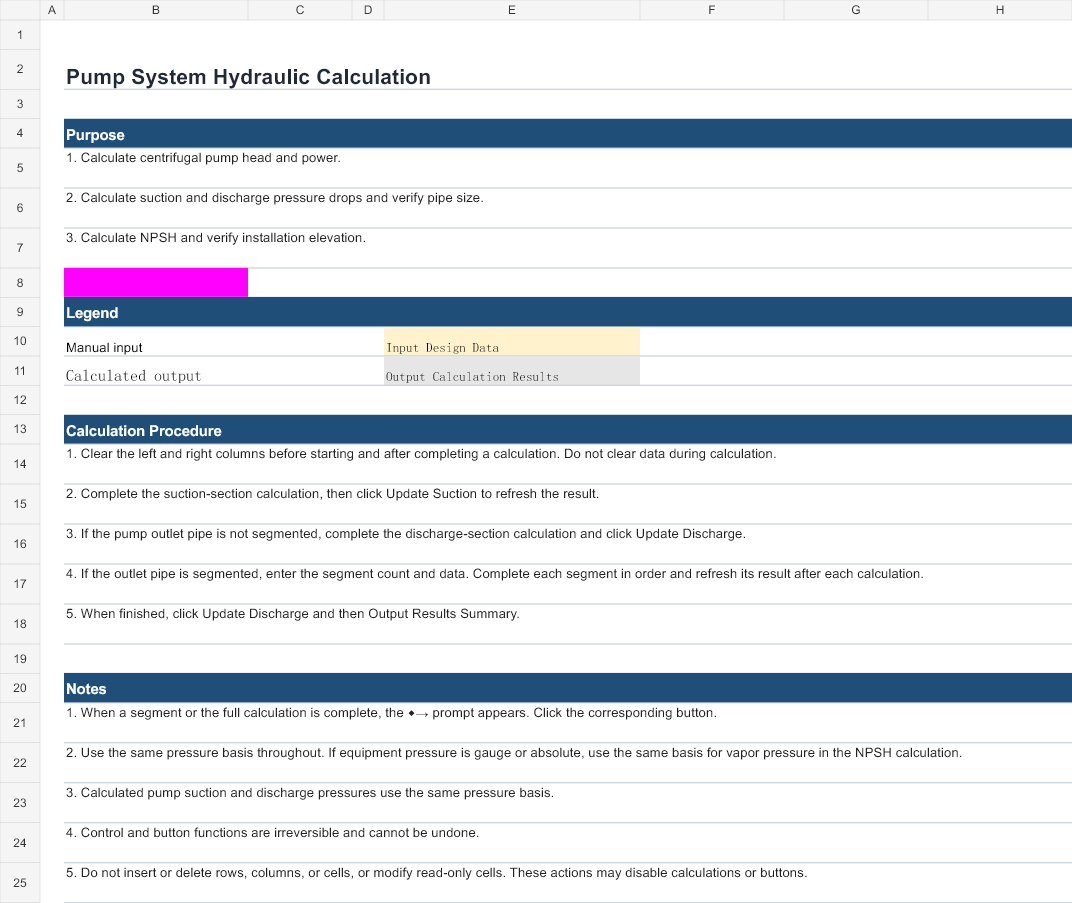

- Home — pantalla inicial y flujo de uso.
- Process Calculation — cálculos de succión, descarga, presión, pérdidas, altura, potencia y términos relacionados con NPSH.
- Results Summary — resumen enlazado de entradas y resultados.
- Results Output — presentación de resultados del mismo flujo.
Entradas y salidas
Entradas
Caudal, diámetro interior, longitud de tubería, elevaciones, densidad, viscosidad, rugosidad absoluta, presiones de equipo, accesorios o longitudes equivalentes, eficiencia de bomba y una entrada etiquetada NPSHr. Las unidades visibles incluyen m³/h, mm, m, kg/m³, mPa·s, kPa, m/s, kW y m.
Salidas
Velocidades, caída de presión estática, pérdida total por fricción, presiones de succión y descarga, altura equivalente, presión requerida, altura de bomba, potencia hidráulica, potencia de eje, NPSH disponible y margen de NPSH.
Base de cálculo
La cadena de fórmulas conecta Process Calculation con Results Summary y Results Output. Incluye continuidad, número de Reynolds, fricción de tubería, pérdidas locales, elevación, conversión de presión a altura, presión requerida y relaciones de potencia. El flujo separa succión y descarga y admite secciones de descarga segmentadas.
Ejemplo recalculado
Ejemplo basado en los valores predeterminados almacenados en el workbook; documenta el flujo del archivo y no es una recomendación universal de diseño.
| Elemento | Valor | Unidad |
|---|---|---|
| Densidad | 1000 | kg/m³ |
| Caudal | 200 | m³/h |
| Diámetro interior | 200 | mm |
| Velocidad | 1.7684 | m/s |
| Reynolds | 353,677.65 | adimensional |
| Coeficiente de fricción | 0.04485 | adimensional |
| Presión requerida | 149.7260 | kPa |
| Altura de bomba | 15.2626 | m |
| NPSH disponible | 3.2569 | m |
| Potencia hidráulica | 4.1587 | kW |
| Potencia de eje | 5.1984 | kW |
Limitaciones
- Esta página describe el workbook publicado y no transfiere todas las funciones de la calculadora en línea al Excel.
- No inserte ni elimine filas, columnas o celdas ocultas utilizadas por el flujo.
- Utilice una base de presión coherente.
- El NPSHa se deriva de términos del sistema del workbook. El NPSHr debe proceder de la bomba seleccionada o de datos del fabricante; no se inventa aquí.
- Confirme punto de operación, curva, NPSHr y condiciones del sitio con el ingeniero responsable.
