Esta guía ayuda a documentar la instalación, revisar cómo llegan las cargas a la bomba y preparar una evaluación de ingeniería. Los límites de aceptación dependen del modelo, la configuración, los materiales y el criterio aplicable al proyecto.
Respuesta rápida: cómo evaluar las cargas en boquillas
Compruebe si la tubería llega libre a las bridas, cómo están dispuestos sus soportes y qué cambia entre la condición fría y la operación estable. Registre la alineación antes y después de conectar la tubería cuando el procedimiento de la planta lo permita. Compare fuerzas y momentos con la documentación del fabricante y el criterio de ingeniería aplicable; no use una tabla genérica por diámetro de brida como límite universal.
Si las lecturas cambian al conectar la línea o al alcanzar temperatura, documente el método, los ejes, las unidades y la condición de operación. Después determine si la causa está en soportes, expansión, base, alineación, hidráulica u otro componente.
Qué significan Fx, Fy, Fz, Mx, My y Mz

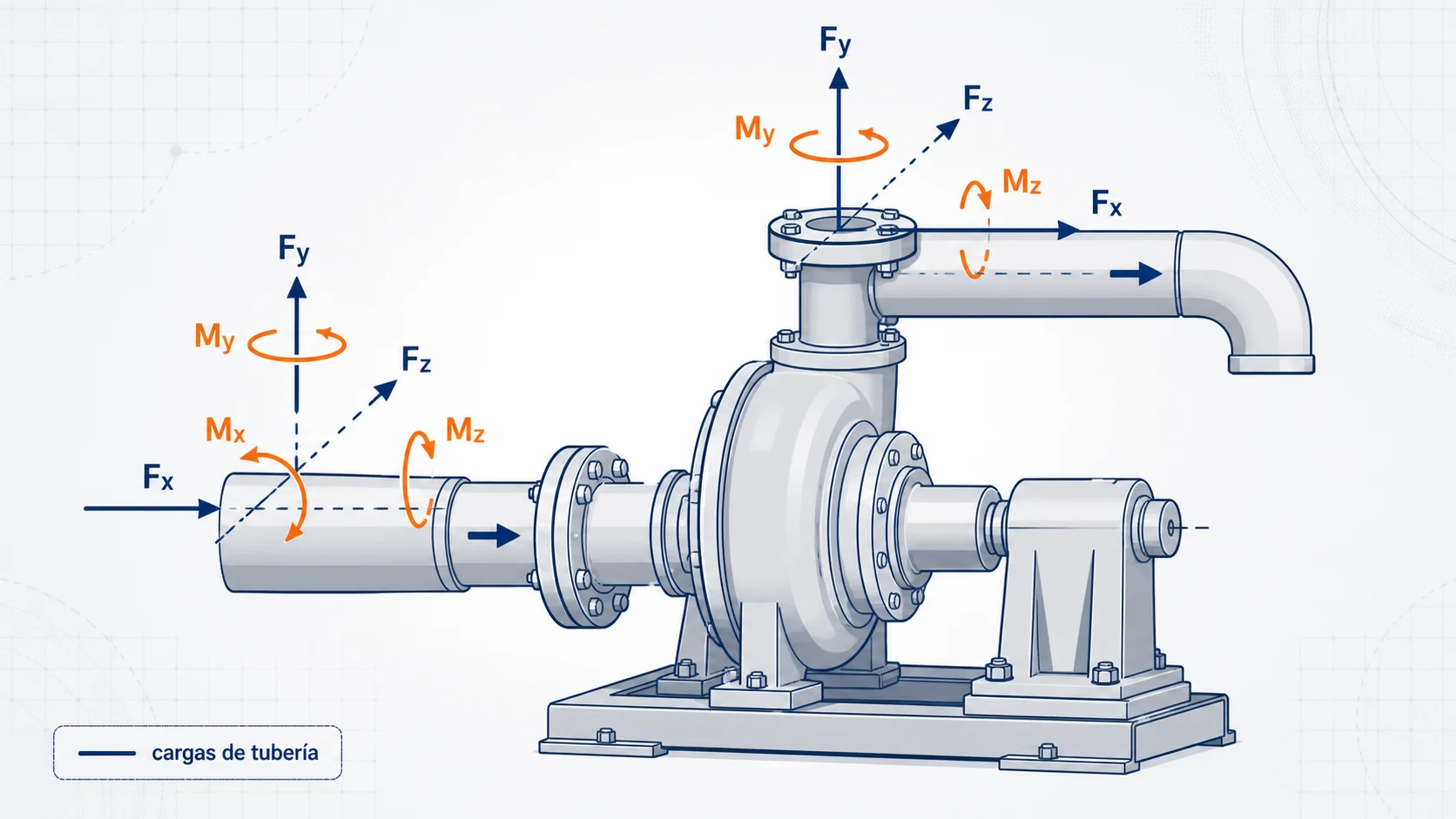

Fx, Fy y Fz representan componentes de fuerza en los tres ejes definidos para el equipo o el análisis de tubería. Mx, My y Mz representan momentos alrededor de esos ejes. La orientación, el signo y las unidades dependen del sistema de coordenadas indicado por el fabricante o por el proyecto; por eso una cifra aislada no basta para evaluar una boquilla.
Antes de comparar resultados, confirme que el cálculo de tubería y la documentación de la bomba usan el mismo origen, orientación de ejes y convención de signos. Si no coinciden, solicite que ingeniería transforme las cargas con un método documentado.

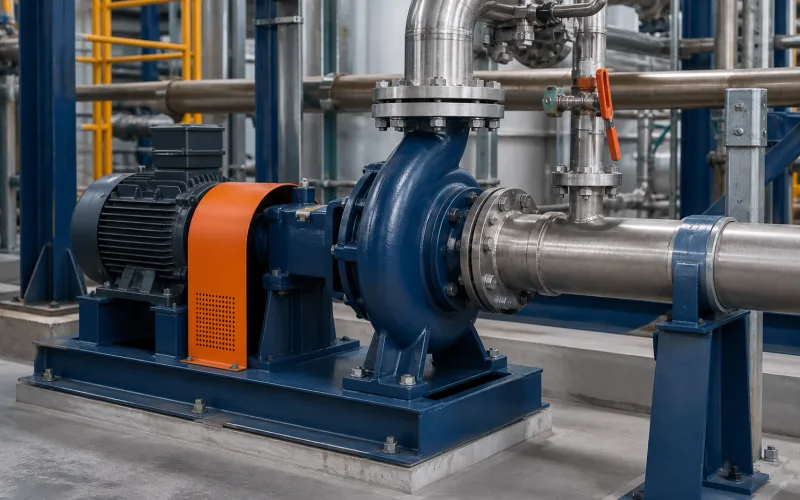

Cómo la tubería puede afectar la bomba
El peso de la línea y sus accesorios, los soportes, las guías, los puntos fijos y la expansión térmica determinan cómo se transmiten reacciones a las boquillas. Si una tubería está forzada para coincidir con la bomba, apretar los pernos puede desplazar o deformar componentes. La condición también puede variar entre montaje, arranque y operación estable.
Una cadena posible es: expansión o movimiento restringido → reacción en soportes → carga en boquilla → desplazamiento o deformación → cambio de alineación. Es una hipótesis que debe comprobarse con mediciones; una fuga, vibración o vida corta del sello no identifica por sí sola el origen del problema.
Datos que conviene levantar antes de intervenir
| Dato | Qué documentar | Para qué sirve |
|---|---|---|
| Identificación del equipo | Placa de datos, modelo, número de serie y configuración instalada | Ubicar la documentación y evitar asumir compatibilidad por apariencia |
| Unión de tubería | Separación y paralelismo de bridas antes de colocar pernos, según el procedimiento autorizado | Detectar si la línea requiere fuerza para llegar a la bomba |
| Soportes | Ubicación y condición de soportes, guías, resortes y puntos fijos en succión y descarga | Entender la ruta de cargas y el movimiento permitido |
| Alineación | Lecturas, método, instrumentos y condición fría o estable de operación | Comparar mediciones repetibles en condiciones equivalentes |
| Operación | Temperatura, presión, condición de válvulas y cambios tras arranque o paro | Relacionar el hallazgo con las condiciones reales del servicio |
| Historial | Fugas, vibración, reparaciones, cambios de tubería y fecha de cada evento | Separar una tendencia de una lectura aislada |
Si no hay una lectura o instrumento disponible, anótelo como dato pendiente. No estime ni complete valores faltantes. Una placa legible ayuda a identificar el equipo, pero no sustituye la revisión de la curva, los planos, el cálculo de tubería o la configuración instalada.
Cómo revisar las cargas y los criterios de aceptación
Solicite las fuerzas y los momentos en cada boquilla con sus ejes, signos y unidades, además de las condiciones que se usaron en el análisis. La revisión debe corresponder al modelo y arreglo instalados, e incluir las combinaciones de operación que defina el proyecto.
Use la edición vigente de la norma o guía de Hydraulic Institute que corresponda, junto con la documentación del fabricante y los requisitos del proyecto. ASME B73.1 trata requisitos de bombas centrífugas de proceso químico y dimensiones de intercambio; no debe interpretarse como una tabla genérica de cargas admisibles para cualquier bomba, material o condición. Cuando falte el criterio específico, indique: requiere revisión de ingeniería.
Valores verificados: cargas en boquillas y mediciones de alineación
Estos valores provienen de documentos oficiales de fabricantes y aplican a equipos y métodos concretos. No forman una banda universal de aceptación para cualquier bomba. La norma vigente ANSI/HI 9.6.2-2021 evalúa cargas admisibles por tipo y grupo de bomba, componentes de fuerza y momento, materiales, temperatura y el método de evaluación correspondiente. Por ello, no se debe usar una tabla de fuerza y momento determinada únicamente por NPS como límite de una bomba B73.1 sin comprobar modelo, edición y condiciones.
| Documento y equipo | Valor publicado | Qué mide y cómo interpretarlo |
|---|---|---|
| Flowserve Durco Mark 3 High Silicon Iron, manual de instalación y mantenimiento | Movimiento del indicador ≤ 0.05 mm (0.002 in.) | Prueba de pipe strain: colocar indicadores antes de conectar la tubería y atornillar por separado las bridas de succión y descarga mientras se observa el movimiento. El manual advierte que la bomba de High Silicon Iron no puede soportar cargas de tubería y pide soportar ambas líneas de forma independiente. Este límite corresponde a ese manual y configuración; no establece bandas universales de “alerta” de 0.05 a 0.12 mm. |
| Goulds CV 3196, 3196 y LF 3196, manual de instalación y mantenimiento | Lectura total de indicador (TIR) ≤ 0.05 mm (0.002 in.) a temperatura de operación; ajuste frío vertical paralelo de 0.12 mm (0.005 in.) para fluido a 120 °C (250 °F) | El manual identifica 0.12 mm como ajuste frío preliminar de alineación para compensar crecimiento térmico, no como desplazamiento admisible por tensión de tubería ni umbral de rechazo de bridas. Aplique el renglón de temperatura correspondiente y el método del manual del modelo instalado. |
| Goulds CV 3196 i-FRAME, ficha técnica | Deflexión máxima del eje: 0.05 mm (0.002 in.) | Es un dato de diseño del eje para los tamaños de bastidor STi, MTi, LTi y XLTi indicados en la ficha; no equivale al movimiento medido en una prueba de pipe strain ni a una carga admisible en boquilla. |
Fuentes primarias: manual Flowserve Mark 3 High Silicon Iron, secciones de tubería y medición de pipe strain; manual Goulds CV 3196 i-FRAME; ficha técnica Goulds CV 3196 i-FRAME.
Qué revisar ante desgaste del sello o movimiento del eje
Las marcas de desgaste sirven para decidir qué medir, pero por sí solas no prueban que la tubería causó el daño. En el manual Durco Mark 3 High Silicon Iron, Flowserve vincula el desgaste o fretting del elemento de sellado secundario y el daño de las caras con el juego axial del eje; también describe comprobaciones de deflexión radial, descentramiento del eje y geometría de la cámara de sello. Si se aplica a otro modelo o material, confirme primero sus tolerancias en el manual correspondiente.
| Hallazgo o medición | Criterio del manual Durco Mark 3 High Silicon Iron | Uso correcto del dato |
|---|---|---|
| Movimiento axial del eje (endplay) | Máximo 0.03 mm (0.001 in.) | El manual relaciona un endplay excesivo con fretting o desgaste donde el eje toca el elemento de sellado secundario, sobrecarga o carga insuficiente del sello y posible astillado de caras. Medir antes de atribuir la falla a la tubería. |
| Movimiento radial estático cerca de las caras del sello | No más de 0.05 mm (0.002 in.) al aplicar aproximadamente 4.5 kg (10 lb) hacia arriba en el extremo del impulsor | La instrucción relaciona este movimiento con holgura entre eje y rodamiento o entre rodamiento y alojamiento. Es una prueba específica del manual, no una aceptación de carga en boquilla. |
| Descentramiento del eje o camisa (shaft runout) | ≤ 0.025 mm (0.001 in.) FIM | Revisarlo ayuda a detectar excentricidad, deformación permanente o montaje fuera de centro; el manual indica que puede reducir la vida del sello y los rodamientos. |
| Descuadre de la cara de la cámara de sello | < 0.08 mm (0.003 in.) | El manual explica que el descuadre puede inclinar el prensaestopas y el asiento estacionario y hacer oscilar el sello. |
| Concentricidad del registro de la cámara de sello | < 0.13 mm (0.005 in.) | Verificarla cuando el centrado de los componentes del sello o su desempeño sean sospechosos; el límite pertenece al manual citado. |
La fuente de estos criterios es el manual de Flowserve, secciones 6.8.4 y 6.8.4.7. El documento no convierte un patrón de desgaste en una causa raíz automática; compare los resultados con la configuración instalada, las mediciones de pipe strain y el historial del equipo.
Verificación en campo con control de seguridad
- Coordine la inspección con mantenimiento e ingeniería y aplique el procedimiento de seguridad y aislamiento de energía de la planta.
- Registre la condición de la bomba, la alineación y la posición de las bridas con el método aprobado.
- Inspeccione soportes, guías, resortes, puntos fijos y posibles interferencias en la línea.
- Compare mediciones antes y después de conectar la tubería solo si el procedimiento autorizado permite hacerlo; documente cada condición.
- Si se requiere comprobar el estado libre de una unión, hágalo únicamente con el equipo aislado y bajo el método aprobado por la planta. No afloje pernos con el equipo operando.
- En operación estable, registre temperatura, vibración y condición del sello para compararlas con datos previos y límites específicos del equipo.
Hallazgos, causas posibles y evidencia
| Hallazgo | Qué más podría explicarlo | Evidencia para revisar | Siguiente paso |
|---|---|---|---|
| Las bridas no coinciden libremente | Posición de soportes, expansión, montaje o geometría de la línea | Registro de instalación, mediciones y cálculo de tubería | Corregir la condición de la línea con ingeniería antes de forzar la unión |
| La alineación cambia al conectar tubería | Reacción de soportes, base, pie cojo o secuencia de montaje | Lecturas repetibles antes y después, método e instrumentos | Localizar qué cambio coincide con el movimiento medido |
| Hay fuga o vida corta del sello | Condición del sello, operación, fluido, alineación o carga externa | Historial, configuración del sello, temperaturas y mediciones | Revisar el conjunto antes de pedir un sello de reemplazo |
| Aumenta la vibración después de un paro | Cambio de soporte, base, acoplamiento, válvula o condición hidráulica | Datos antes y después del paro y condición de operación | Comparar tendencias y revisar las causas relacionadas |
Estos hallazgos orientan la investigación, pero no confirman una causa raíz sin evidencia. Evite sustituir sello, rodamientos o bomba basándose en un solo síntoma.
Cómo decidir entre ajuste, reparación o reemplazo
- Atienda primero la condición de instalación: si hay una restricción de soportes o expansión, defina su corrección antes de cambiar componentes.
- Inspeccione el equipo: si se sospecha deformación o daño repetido, solicite mediciones dimensionales y evaluación del conjunto.
- Revise la operación: contraste el punto de operación, las condiciones de succión y descarga y los datos disponibles del proceso.
- Evalúe el reemplazo con datos: compare dimensiones críticas, conexiones, base, acoplamiento, materiales y cargas con la configuración instalada. No suponga equivalencia solo por la norma o el diámetro de conexión.
La decisión final requiere confirmar modelo, materiales, dimensiones críticas y condiciones del servicio. Para revisar una solicitud de bomba, consulte esta guía de datos técnicos para una RFQ comparable.
Información para solicitar una revisión o cotización
Comparta los datos disponibles; no es necesario tener un número de parte para iniciar la revisión. Envíe la placa de identificación, varias fotos de la bomba, las boquillas, los soportes y la tubería, además de las dimensiones disponibles. Cuando existan, agregue:
- fabricante, modelo, número de serie y servicio de la bomba;
- caudal, carga, presión de succión y descarga, temperatura y propiedades relevantes del fluido;
- materiales y tipo de sello instalados, si están confirmados;
- fuerzas y momentos calculados en cada boquilla, con ejes, signos, unidades y condiciones del análisis;
- lecturas de alineación, vibración y temperatura con fecha, método y condición de operación;
- planos, isométricos, fotografías y antecedentes de mantenimiento.
Si busca revisar sellos o cámaras de sello, consulte la página de sellos mecánicos y cámaras de sello para bombas ANSI. La compatibilidad y disponibilidad deben confirmarse para el modelo y componente solicitados.
Preguntas frecuentes
¿Hay un límite universal de carga para cada diámetro de boquilla?
No. El criterio depende de la bomba, su configuración, materiales, condiciones de servicio y requisitos del proyecto. Confirme el límite aplicable con la documentación del fabricante y una revisión de ingeniería.
¿Una fuga de sello confirma que la tubería está cargando la bomba?
No. La fuga tiene varias causas posibles. Compare la alineación, las condiciones de operación, la configuración del sello y los cambios en soportes o tubería antes de concluir.
¿Debo aflojar los pernos para comprobar la tensión de la tubería?
Solo si el procedimiento de seguridad y mantenimiento de la planta lo autoriza, con el equipo aislado y bajo un método aprobado. No realice esta comprobación con la bomba operando.
¿Qué hago si no tengo el cálculo de tubería o los límites del fabricante?
Reúna la placa, fotos, dimensiones disponibles, condiciones de operación y mediciones repetibles. Marque los límites como pendientes y solicite revisión de ingeniería; no los sustituya por valores genéricos.
