Datos mínimos para cotizar una bomba ANSI
Una RFQ útil debe permitir que el proveedor responda qué bomba propone, con qué desempeño, materiales, sello, motor y documentos. Para compras, mantenimiento e ingeniería, la información mínima puede organizarse así:
| Bloque | Información a enviar | Qué permite revisar |
|---|---|---|
| Proceso | Fluido, concentración, temperatura normal y máxima, densidad, viscosidad, pH y sólidos | Materiales, sello y condiciones de servicio |
| Hidráulica | Caudal mínimo/normal/máximo, carga total; si sólo tiene presiones, presión de succión y descarga, puntos de medición y densidad del fluido; NPSHa | Curva, potencia, NPSH y punto de operación |
| Equipo existente | Marca, modelo, tamaño, frame, número de serie, placa, POS y fotografías | Reemplazo, refacción y dimensiones críticas |
| Motor y alcance | Bomba desnuda o conjunto; voltaje, fases, Hz, potencia, rpm, frame, montaje, enclosure y área clasificada según placa o especificación | Compatibilidad eléctrica y comparación del mismo suministro |
| Documentación | Plano, curva, hoja de datos, BOM, MTR, PMI o reporte dimensional, cuando aplique | Requisitos de ingeniería, inspección y recepción |
Frecuencia, velocidad y placa del motor
En México la frecuencia de suministro es nominalmente de 60 Hz; confirme la frecuencia real de la instalación. Como referencia, algunos motores de inducción de 60 Hz tienen velocidades nominales cercanas a 3,550, 1,750 o 1,150 rpm. Son ejemplos, no valores universales: copie las rpm de la placa del motor. Los catálogos de fabricantes incluyen, por ejemplo, configuraciones de 440 V y 460 V; son opciones disponibles, no valores universales. Indique el voltaje y las fases reales de su instalación. Consulte ejemplos de 440 V y 460 V.
Si se compara el mismo motor de bomba a 50 y 60 Hz, las leyes de afinidad estiman, bajo condiciones ideales y eficiencia similar, cambios de velocidad de 1.2×, caudal de 1.2×, carga de 1.44× y potencia absorbida de 1.728×. No use estas proporciones como punto de operación garantizado: la curva de la bomba, el motor y la curva del sistema determinan el resultado real. Hydraulic Institute: curvas y leyes de afinidad.
Cuando el proyecto exija verificar cumplimiento normativo, identifique la NOM aplicable. La NOM-016-ENER-2025 cubre, dentro de su alcance, ciertos motores trifásicos de inducción de 0.746 a 373 kW, hasta 600 V, 50/60 Hz y 2, 4, 6 u 8 polos; no sustituye la revisión de los requisitos particulares de la instalación. Texto oficial de la NOM-016-ENER-2025.
Proceso, hidráulica y NPSH
Fluido y condiciones de operación
No describa el servicio únicamente como “ácido”, “solvente” o “agua de proceso”. Indique el nombre químico, concentración, temperatura, densidad, viscosidad, pH, cloruros, sólidos y tamaño de partícula cuando sean relevantes. La compatibilidad final requiere revisión de ingeniería para la combinación específica de fluido, temperatura, velocidad, material y sello.
La concentración y la temperatura cambian las propiedades del líquido. Como referencia, el ácido sulfúrico al 98% tiene una gravedad específica cercana a 1.84 a 20 °C; es un ejemplo para describir el fluido, no una recomendación de material. Indique las condiciones reales de su proceso y, si está disponible, la densidad medida. Datos de propiedades del ácido sulfúrico.
Si necesita comparar opciones metalúrgicas, consulte la guía de selección de materiales para bombas ANSI.
Punto de operación
Indique caudal en m³/h o GPM y carga total en m o ft. Si existen varios escenarios, separe el punto mínimo, normal y máximo. Adjunte la curva del sistema o la hoja de datos disponible. Copie el código de tamaño tal como aparece en la placa e indique fabricante y modelo, porque la convención puede variar. Por ejemplo, el manual de Goulds 3196 define el código como descarga × succión y diámetro máximo nominal del impulsor. El sufijo no confirma el trim instalado ni la curva o potencia absorbida. Manual de instalación Goulds 3196.
La presión de descarga por sí sola no equivale a la carga total. Si sólo dispone de lecturas de presión, incluya succión y descarga, ubicación de las tomas, elevación, diámetros de tubería y densidad del fluido para que ingeniería pueda revisar la carga entre los puntos definidos.
Succión y NPSH
Comparta nivel mínimo del tanque, presión y temperatura de succión, pérdidas de la línea, altitud del sitio y NPSHa disponible si está calculado. Solicite que la propuesta identifique el NPSHr en el punto ofrecido. La guía de NPSH y prevención de cavitación ayuda a preparar esta información.
Cómo identificar una bomba instalada
Para una reposición o una refacción, envíe lo que tenga disponible:
- Foto legible de la placa de datos o placa de identificación.
- Marca, modelo, tamaño, frame, número de serie y número de posición.
- Fotos del conjunto, conexiones, base y pieza desmontada.
- Número de parte, casting number, plano general (GA), seccional/BOM o cotización anterior.
- Material conocido, cantidad requerida y condición del componente.
La apariencia o el nombre comercial no bastan para confirmar compatibilidad. Verifique modelo, tamaño/frame, material, interfaces y dimensiones críticas contra la configuración instalada. La guía de intercambiabilidad dimensional explica qué debe revisarse antes de ordenar.
¿Necesita una bomba completa o una refacción?
Indique claramente el alcance que desea cotizar:
| Necesidad | Datos adicionales útiles | Ruta recomendada |
|---|---|---|
| Bomba completa | Fluido, caudal, carga, temperatura, material, sello, motor e instalación | Bombas de proceso ANSI/ASME B73.1 |
| Reemplazo de equipo instalado | Placa, modelo, tamaño/frame, POS, conexiones, base y fotos | Revisión de configuración y ajuste dimensional |
| Refacción individual | Número de parte, componente, material, cantidad, fotos y dimensiones | Referencia cruzada de número de parte |
| Kit de extremo húmedo o power end | Serie, grupo, componentes incluidos y condición del equipo | Confirmar alcance y compatibilidad por modelo |
Para Goulds 3196, Durco Mark III y otras marcas, los nombres se utilizan como referencia de identificación y comparación aftermarket. La compatibilidad exacta depende de la configuración instalada y requiere revisión.
Plantilla de RFQ lista para copiar
Use esta plantilla para preparar la RFQ y envíe los datos disponibles mediante el formulario de cotización. Si algún campo no está disponible, márquelo como “por confirmar” y adjunte la placa, fotos o plano.
| Campo | Información solicitada | Cuándo aplica |
|---|---|---|
| Servicio | Proceso, continuidad de operación y prioridad de mantenimiento | Siempre |
| Fluido | Composición, concentración, temperatura, densidad, viscosidad y sólidos | Siempre |
| Hidráulica | Caudal min./normal/máx., carga total, succión y NPSHa | Bomba completa o cambio hidráulico |
| Construcción | Materiales de partes mojadas, sello y elastómeros | Cuando exista especificación o servicio corrosivo |
| Motor y montaje | Voltaje, fases, Hz, potencia, rpm, frame, enclosure, montaje y área clasificada según placa o especificación | Conjunto completo o reemplazo |
| Equipo actual | Marca, modelo, tamaño/frame, placa, POS, fotos y planos | Reemplazo o refacción |
| Documentos | Curva, hoja de datos, plano, MTR, PMI, inspección o prueba requerida | Según criticidad y especificación |

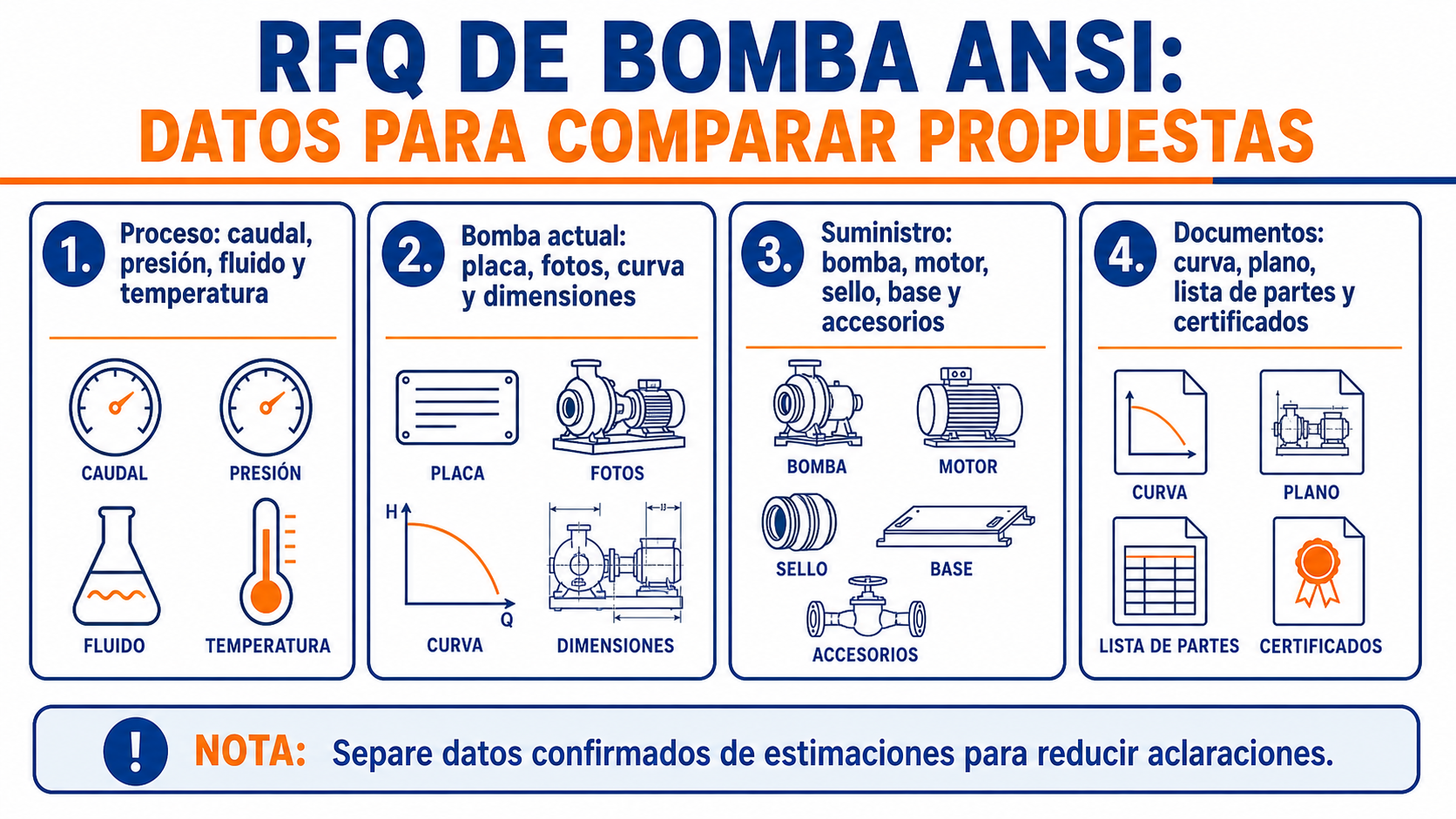

Cómo comparar propuestas sin perder información crítica
Solicite que todos los proveedores respondan sobre el mismo punto de operación y el mismo alcance. Compare:
- Caudal, carga, velocidad, potencia y NPSHr.
- Material de cada parte mojada, elastómeros y configuración del sello.
- Dimensiones de montaje, conexiones, base, acoplamiento y guarda.
- Documentos incluidos, exclusiones, pruebas y requisitos de inspección.
- Precio, plazo y condiciones comerciales únicamente después de homologar el alcance.
| Verifique antes de emitir la orden | Respuesta esperada |
|---|---|
| ¿La curva corresponde al servicio ofrecido? | Curva identificada con punto(s) de operación, potencia y velocidad. |
| ¿Se confirmó el ajuste dimensional? | Modelo, tamaño/frame y plano o verificación dimensional aplicable. |
| ¿El material está definido? | Especificación de aleación y documentación acordada para el proyecto. |
| ¿El sello es adecuado? | Tipo, caras, elastómeros y plan auxiliar cuando aplique. |
| ¿El alcance es comparable? | Lista explícita de bomba, motor, base, acoplamiento, guarda y accesorios. |
Esta tabla ayuda a homologar propuestas; no sustituye la revisión de un ingeniero de aplicaciones.
Cómo especificar las pruebas requeridas
Incluya una prueba sólo cuando el proyecto o la compra la requiera. Defina antes de ordenar el propósito, método, punto(s) de operación, tolerancias, criterio de aceptación y reporte solicitado. Para pruebas de aceptación de bombas rotodinámicas puede especificarse ANSI/HI 14.6-2022, indicando el grado y alcance acordados; no es un requisito automático para toda RFQ. ANSI/HI 14.6-2022.
Ruta de cotización
- Identificación: envíe modelo, tamaño, número de parte, placa, fotos o plano.
- Revisión de ingeniería: se revisan configuración, hidráulica, materiales, sello e interfaces.
- Definición del suministro: bomba completa, refacción, kit o componente individual.
- Propuesta: se detallan alcance, datos técnicos, documentos y condiciones aplicables.
Si no conoce el número de parte, todavía puede solicitar revisión: envíe la placa, varias fotos de la pieza y las dimensiones disponibles.
Preguntas frecuentes
¿Puedo cotizar con solo el modelo de la bomba?
Es un buen punto de partida, pero agregue placa, tamaño/frame, número de serie, fotos y servicio actual. Para una bomba completa también se confirma el punto hidráulico y el motor.
¿Qué hago si no tengo número de parte?
Envíe placa, fotos de la pieza y del conjunto, medidas disponibles, material conocido y cantidad. La identificación queda sujeta a revisión de ingeniería.
¿La norma ASME B73.1 garantiza la misma curva hidráulica?
No. La compatibilidad dimensional y la confirmación hidráulica son verificaciones distintas. Solicite una curva adecuada a su caudal, carga y fluido.
¿Qué documento debo pedir para una aleación especial?
Indique la especificación solicitada y defina antes de la orden si requiere MTR, PMI, reporte dimensional u otra documentación. La disponibilidad depende del componente y del proyecto.
