Defina el alcance del reemplazo
Empiece por precisar qué se conservará y qué se cambiará. Una refacción individual requiere comprobar sus interfaces; un conjunto requiere revisar las piezas que se entregan como unidad; una bomba completa también exige validar instalación, materiales y desempeño hidráulico. Esta definición evita comparar cotizaciones con alcances distintos.
Identifique la Goulds 3196 instalada
Reúna una fotografía legible de la placa, número de serie, tamaño de bomba, designación de bastidor, diámetro de impulsor y datos del motor. Añada fotos del acoplamiento, la cámara de sello, las conexiones y cualquier modificación visible. Use la lista de partes y el manual de instalación, operación y mantenimiento (IOM, por sus siglas en inglés) de la variante aplicable. Como referencia, consulte el IOM oficial en español para Goulds 3196 i-FRAME si coincide con la placa y configuración; para otra variante o revisión, busque el documento correspondiente en la biblioteca oficial de IOM de Goulds. El manual ayuda a identificar piezas y procedimientos, pero no sustituye confirmar que el modelo, tamaño, serie y modificaciones coinciden con el equipo instalado.

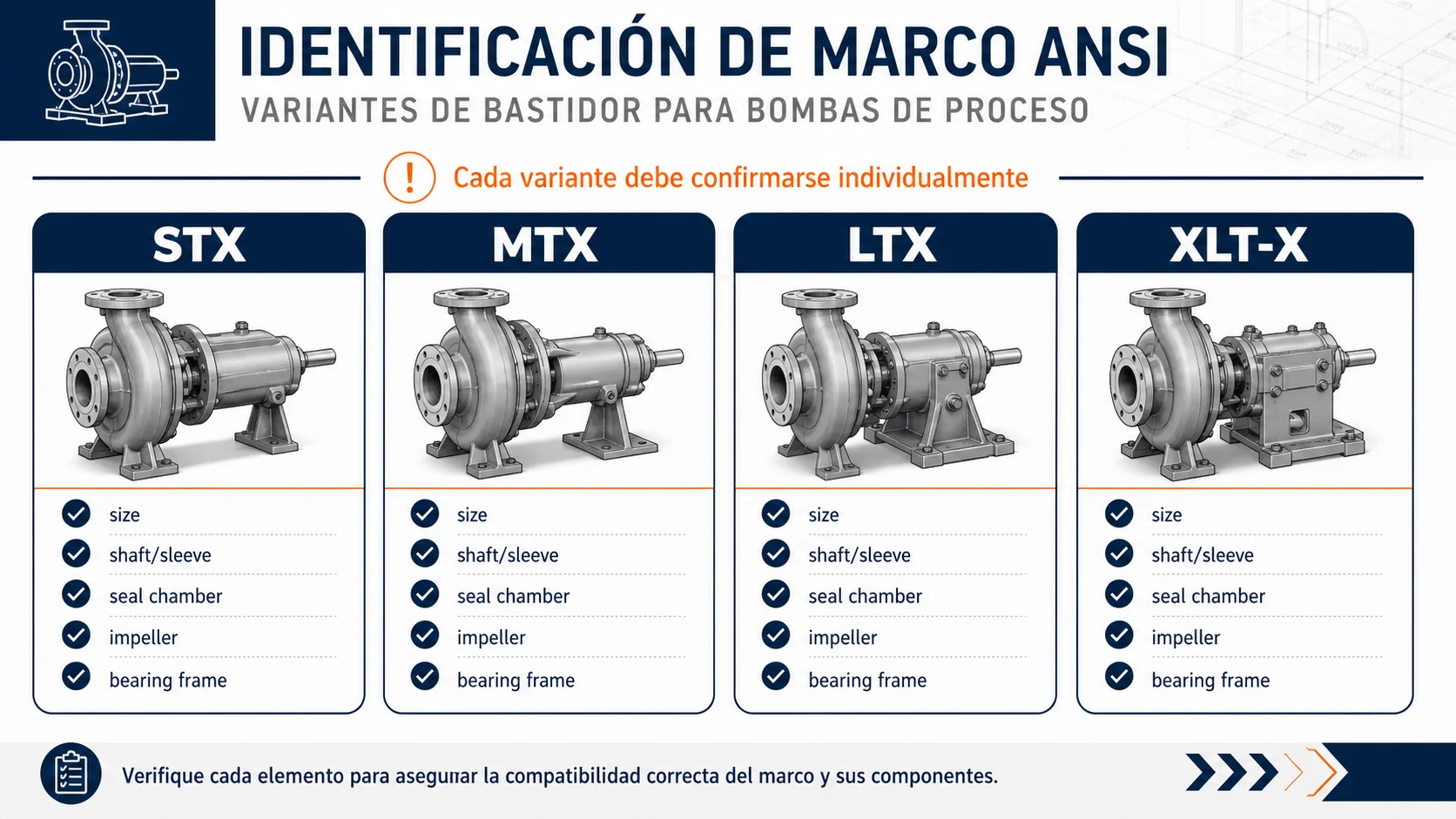

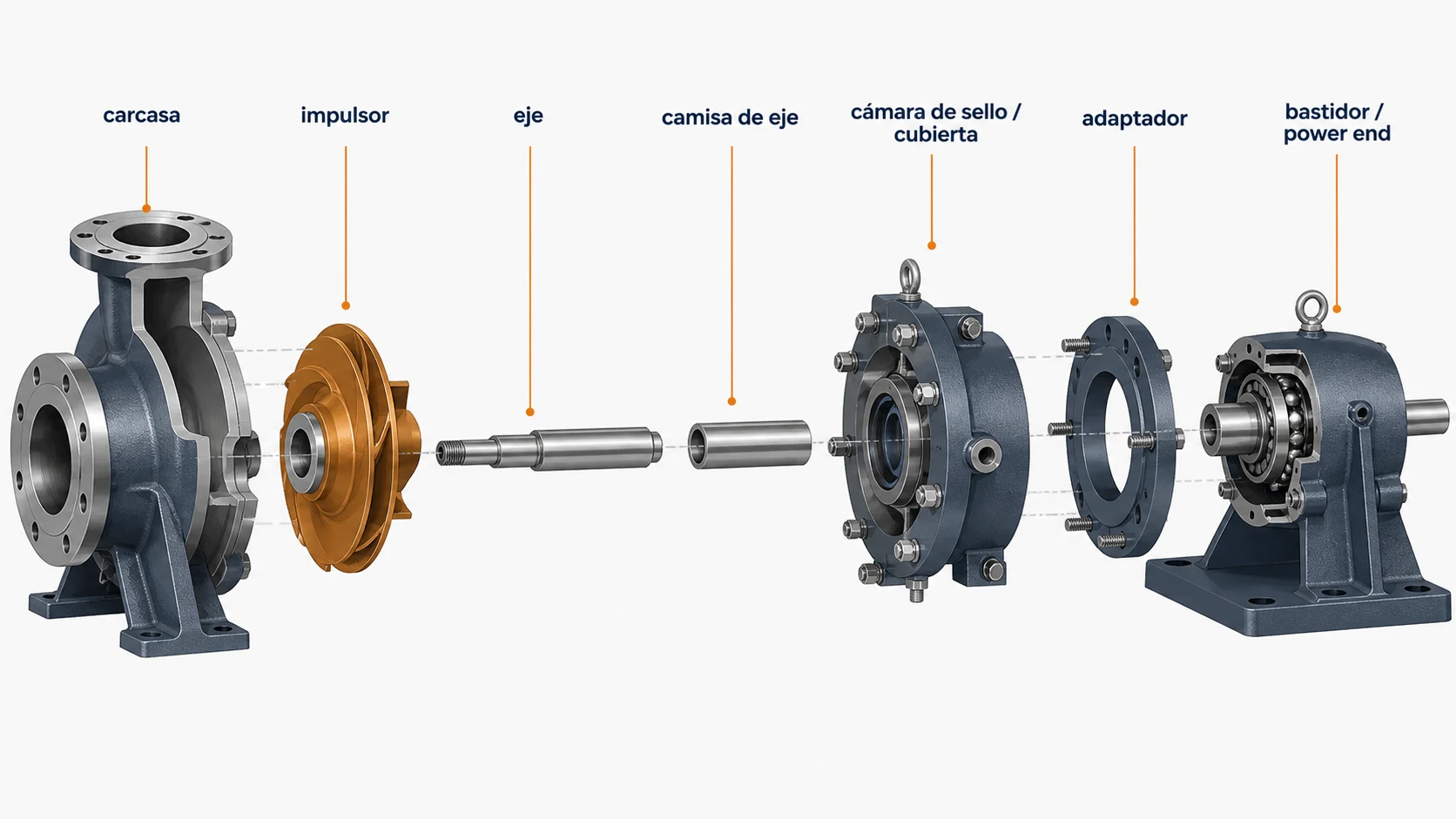

Las designaciones de bastidor —por ejemplo, STX, MTX, LTX o la variante XLT correspondiente— orientan la búsqueda, pero por sí solas no identifican todas las piezas ni las revisiones. Confirme tamaño, eje, cámara de sello, impulsor y conjunto de rodamientos con la placa, el plano y la lista de partes de la versión exacta.
Verifique las interfaces según el alcance
La comprobación cambia según lo que se vaya a suministrar. Use el plano seccional, números de parte y medidas del equipo para cerrar las interfaces críticas.
| Alcance | Qué verificar | Evidencia útil |
|---|---|---|
| Bomba completa | Conexiones y orientación, base y línea de eje, velocidad, curva, potencia, materiales, sello y condiciones de succión. | Placa, datos del proceso, plano de instalación y curva propuesta. |
| Extremo húmedo | Tamaño y variante, carcasa y cubierta, cámara de sello, impulsor, anillos y holguras especificadas para la configuración. Confirme el tipo de unión del impulsor con el eje según la versión exacta. | Lista de partes/IOM aplicable, fotos, plano y medidas de piezas retiradas. |
| Conjunto de potencia | Bastidor, eje, rodamientos, lubricación, adaptador, acoplamiento e interfaces con el conjunto conservado. | Designación del bastidor, plano seccional, revisión y medidas críticas. |
| Componente individual | Número de parte y revisión, material requerido, dimensiones funcionales, ajuste y condición de las superficies relacionadas. | Número OEM, muestra o plano, material especificado e informe dimensional si se requiere. |

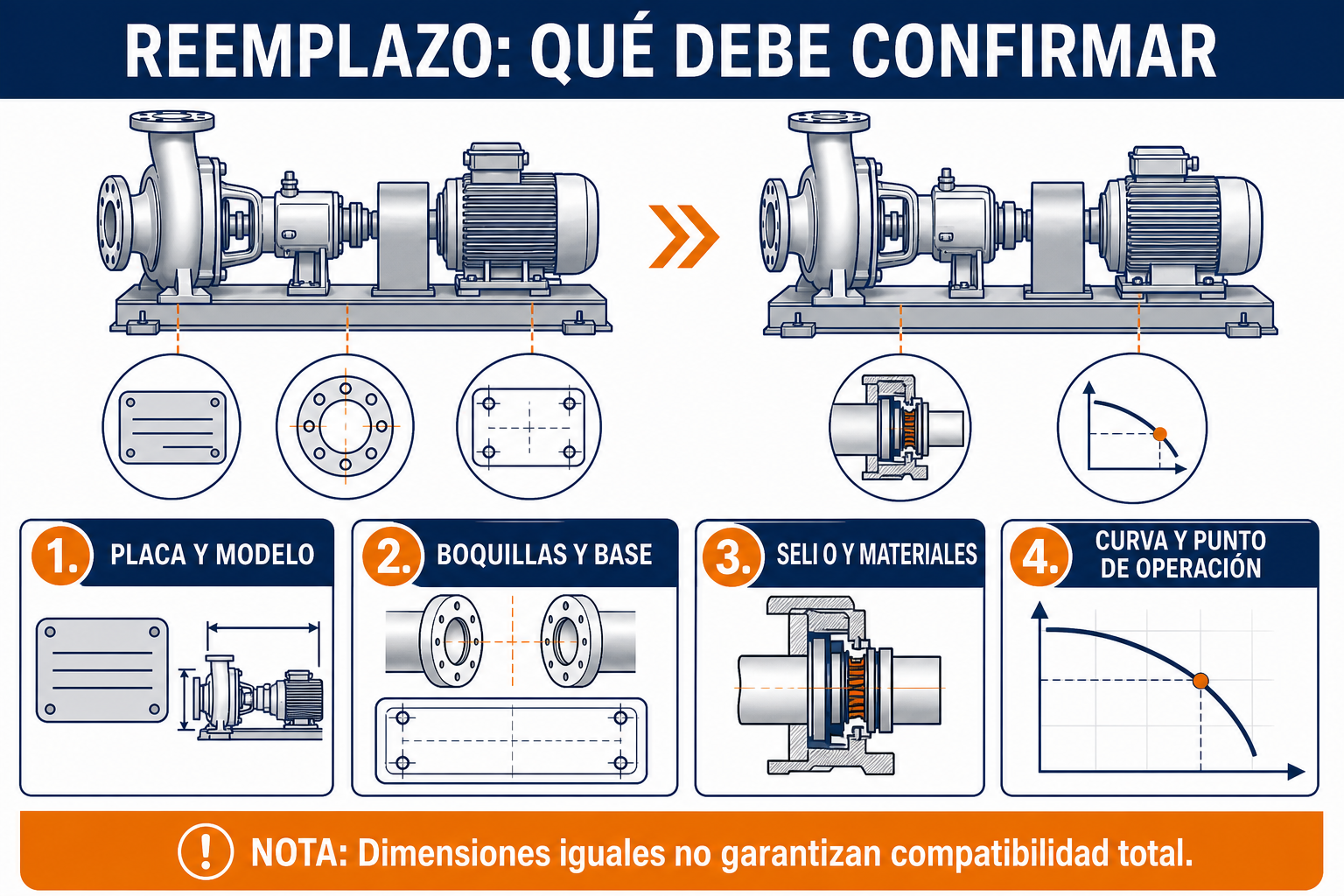

Distinga dimensiones de montaje de compatibilidad interna
Cuando el equipo y la propuesta están dentro de su alcance, ASME B73.1 establece requisitos dimensionales para bombas de proceso de determinadas designaciones. Esa referencia no confirma por sí sola que un impulsor, eje, sello u otra pieza interna sea intercambiable, ni que la bomba entregue el punto de operación requerido. Valide el plano y la configuración aplicables antes de aceptar una sustitución.
Al desmontar, documente el estado de impulsor, anillos, carcasa, cubierta, eje, camisa y superficies de sello. Registre medidas con el método y los límites del manual correspondiente; conserve fotos de corrosión, erosión, cavitación o contacto. Aísle el equipo y siga el procedimiento de seguridad y el IOM de la variante antes de inspeccionarlo.

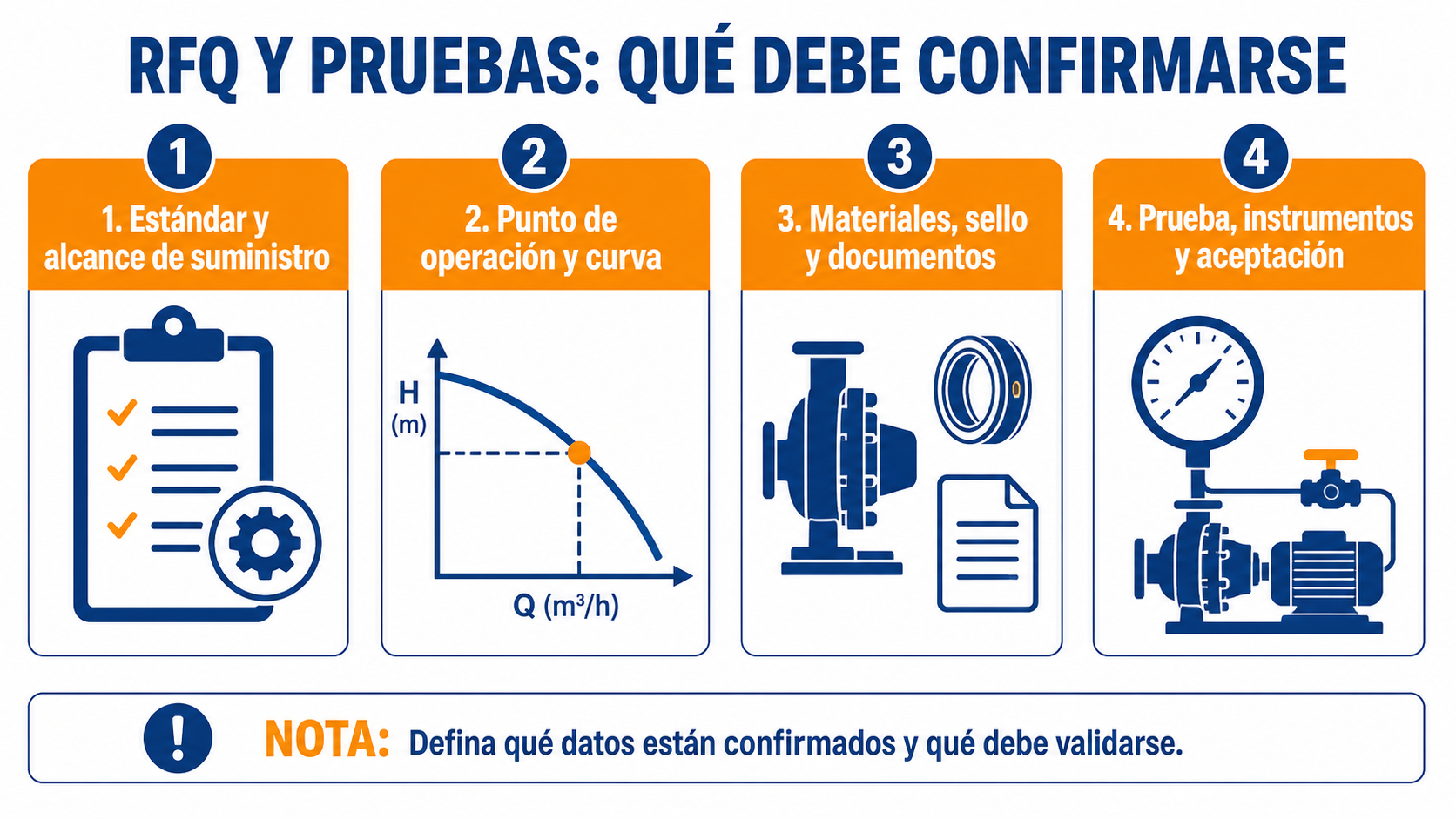

Prepare una solicitud de cotización (RFQ, por sus siglas en inglés) verificable
Incluya en la RFQ la información disponible y señale claramente lo que aún debe confirmarse:
- Placa, modelo, serie, tamaño, bastidor y fotografías del equipo.
- Componente o conjunto requerido, cantidad y condición de la pieza retirada.
- Lista de partes, plano seccional o números OEM, si están disponibles.
- Fluido, concentración, temperatura, presión, sólidos y datos de operación.
- Medidas de las interfaces relevantes cuando haya dudas de variante o modificaciones previas.
- Documentos de aceptación requeridos para el proyecto, como identificación de material, informe dimensional, plano o prueba acordada.
Para una bomba completa, añada caudales mínimo, normal y máximo, carga, velocidad y condiciones de succión. Compare la curva propuesta con el servicio real, incluida la potencia y el NPSH disponible. Si hay estrangulamiento sostenido, daño repetido o cambios de proceso, documente esas condiciones para revisar la causa junto con la selección.
Puede consultar la lista de partes y materiales 3196, buscar un número de parte OEM o revisar las soluciones de refacciones ANSI. Para comparar una propuesta de bomba, consulte la bomba de reemplazo Goulds 3196.
Solicite una revisión de compatibilidad
Comparta los datos de placa, fotos, plano o número de parte y describa el alcance y las condiciones del proceso. Con esa información, ANSI Pumps Pro México puede revisar qué datos están confirmados y qué debe validarse antes de cotizar. Use el formato para una RFQ comparable o contacte al equipo técnico.
