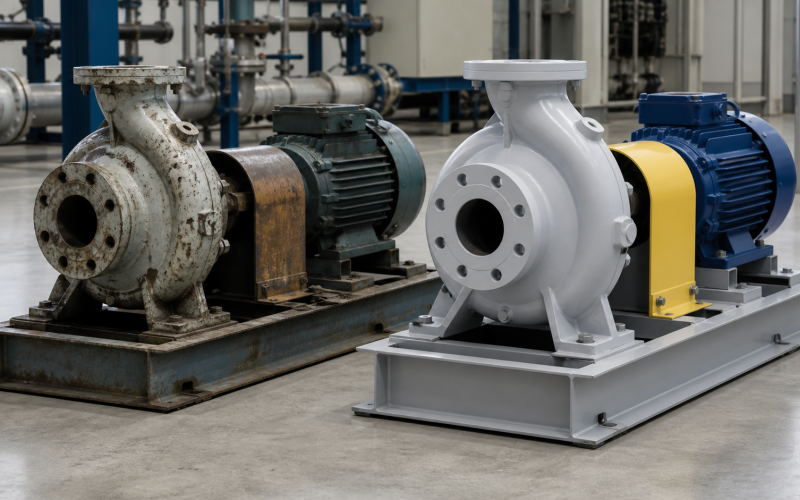

Qué cubre la intercambiabilidad dimensional B73.1
ASME describe B73.1 para bombas centrífugas horizontales, de succión por el extremo, de una etapa y descarga por línea de centro. La norma establece que bombas de distintas fuentes con la misma standard dimension designation deben ser intercambiables en las dimensiones de montaje y en interfaces especificadas, como tamaño y ubicación de las boquillas de succión y descarga, ejes de entrada, placas base y orificios de anclaje. La página de ASME muestra B73.1-2026 como edición vigente al momento de esta revisión. Consulte el alcance oficial de ASME B73.1 y la norma aplicable al equipo.
Esta designación no debe interpretarse como una garantía de que todas las piezas internas, la curva, los materiales, el plan de sello o las condiciones particulares de la planta sean idénticos. La ficha de datos B73 ayuda a documentar el desempeño y otras características técnicas junto con la norma; no sustituye el plano dimensional específico ni la verificación del servicio.
| La designación ayuda a verificar | Debe confirmarse para la bomba y la planta |
|---|---|
| Dimensiones normalizadas de montaje dentro de la misma designación | Estado, nivelación y modificaciones de la placa base existente |
| Tamaño y ubicación de las boquillas de succión y descarga | Orientación y condición de las bridas, juntas, tubería y cargas sobre boquillas |
| Interfaces dimensionales especificadas para eje, placa base y anclajes | Acoplamiento, guarda, espacio de mantenimiento y configuración instalada |
| Una base común para comparar equipos conformes al alcance | Curva, punto de operación, velocidad, potencia y margen del motor |
| Materiales por componente, fluido, temperatura, sello y elastómeros |
Cómo verificar una bomba de reemplazo
- Identifique el equipo. Registre fabricante, modelo completo, tamaño, designación dimensional, número de serie y configuración desde la placa y los documentos disponibles.
- Defina el alcance. Confirme si se reemplazará la bomba completa, el conjunto rotatorio, el extremo de potencia, el sello o una pieza. Los requisitos de medida cambian según el alcance.

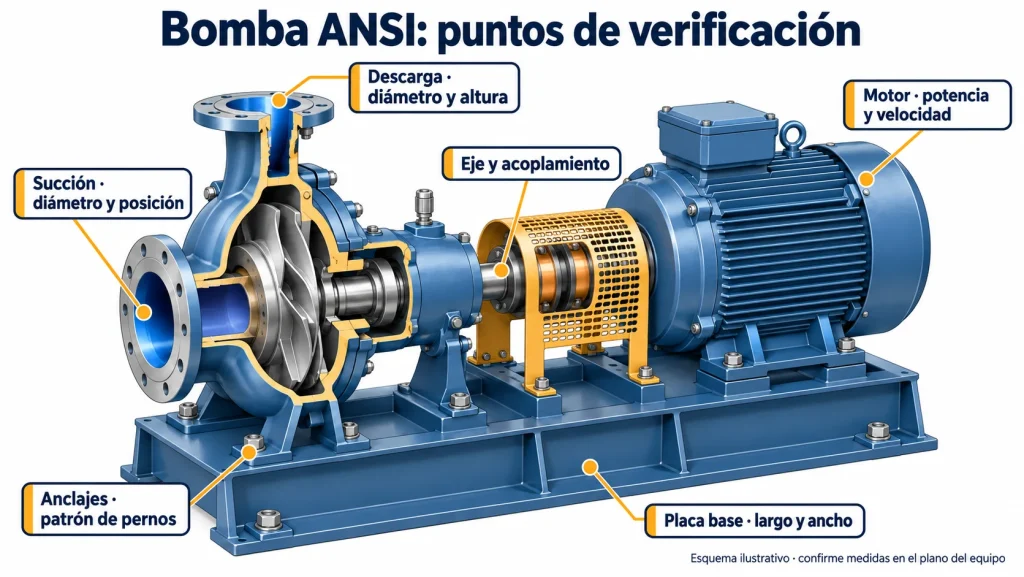

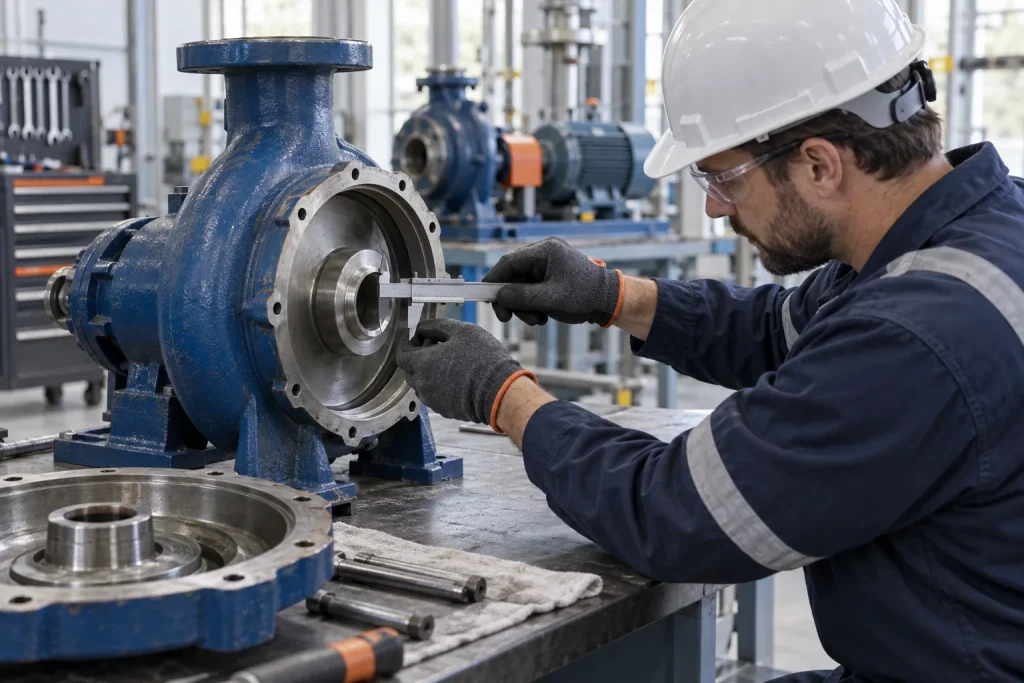

- Compare las interfaces. Revise plano general, dimensiones de boquillas, elevación del eje, patrón de montaje, anclajes, eje y acoplamiento. Confirme los detalles de bridas y conexiones con planos aplicables.
- Valide el servicio. Reúna caudal, presión o carga, velocidad, fluido, concentración, temperatura y condiciones de operación. Compare estos datos con la curva y la potencia requeridas.
- Confirme materiales y sello. Verifique el material de cada componente pertinente, elastómeros, cámara y plan de sello frente al fluido y sus condiciones de proceso.
- Documente el resultado. Separe las medidas confirmadas de los datos pendientes y clasifique la revisión como reemplazo dimensionalmente verificado, reemplazo con cambios definidos o evaluación inconclusa.
Datos y medidas que conviene registrar
| Área | Datos o medidas | Fuente recomendada |
|---|---|---|
| Identificación | Fabricante, modelo completo, designación dimensional, serie y configuración | Placa, hoja de datos y documentación OEM |
| Conexiones | Tamaño, ubicación, orientación y especificación de bridas; condición de tubería y juntas | Plano general y medición de campo |
| Montaje | Patrón de base y anclajes, elevación del eje, estado de la base y espacio disponible | Plano dimensional y levantamiento en planta |
| Eje y accionamiento | Interfaz del eje, acoplamiento, espaciador, guarda, motor y velocidad | Planos de bomba, acoplamiento y accionamiento |
| Hidráulica | Caudal mínimo, normal y máximo; carga, presión, velocidad y potencia | Hoja de datos, curva y condiciones de proceso |
| Material y sello | Materiales por componente, fluido, concentración, temperatura y configuración de sello | Especificación de materiales y documentación OEM |
Use unidades consistentes y anote el punto de referencia, instrumento y fecha de cada medición. No complete una dimensión faltante por estimación ni tome una pieza desgastada como patrón definitivo sin validar su condición.
Cuando la instalación existente fue modificada
Antes de asumir un reemplazo directo, revise si la bomba o la instalación cambiaron desde el montaje original: base recortada, calzas, adaptadores, tubería de flush, cámara de sello no original, acoplamiento o espaciador distintos y soportes añadidos. Estas condiciones pueden cambiar la interfaz, la alineación o el espacio para mantenimiento aunque el equipo conserve una designación dimensional.
Si no hay placa legible o plano confiable, prepare fotos del conjunto y un levantamiento de campo con referencias claras. Cuando falten dimensiones críticas, indique cuáles están pendientes y solicite el plano o la revisión técnica correspondiente antes de liberar una orden.
Ejemplo de comparación: Goulds 3196 y Durco Mark 3
Que dos bombas se describan como ANSI o B73.1 no basta para confirmar que una sustituye directamente a la otra. Compare la designación dimensional y el modelo completo y revise la configuración específica en la documentación del fabricante. Las familias pueden incluir variantes de construcción y servicio; por eso no conviene generalizar el tipo de impulsor, las holguras o el diseño de sello a toda una serie. Consulte las páginas de reemplazo Goulds 3196 y reemplazo Durco Mark 3 para el análisis por modelo.

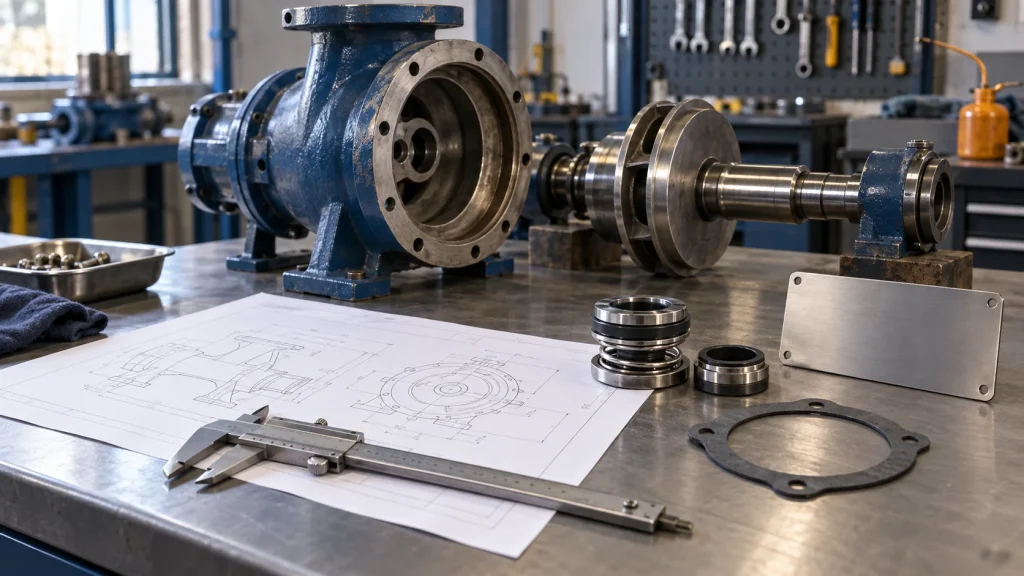

Información para una revisión o cotización
Para iniciar una revisión, comparta lo que tenga disponible; los datos faltantes pueden confirmarse durante el análisis. Conviene incluir:
- Foto legible de la placa y vistas del equipo instalado.
- Modelo, designación dimensional y alcance del suministro solicitado.
- Plano general, plano de base o medidas de campo disponibles.
- Caudal, carga o presión, velocidad, fluido, concentración y temperatura.
- Materiales, elastómeros, sello y condiciones especiales del proceso.
- Fecha requerida y cualquier modificación conocida de la instalación.
La guía de datos para una RFQ de bomba ANSI ayuda a reunir la información técnica para comparar propuestas.
Preguntas frecuentes
¿La misma designación dimensional garantiza que las piezas internas sean compatibles?
No. La intercambiabilidad dimensional de montaje no confirma que impulsores, cámaras, sellos u otros componentes internos sean intercambiables.
¿Coincidir en las bridas basta para reemplazar una bomba?
No. También deben revisarse ubicación y orientación de conexiones, base, eje, acoplamiento, operación hidráulica, materiales, sello y condición de la instalación.
¿Se puede confirmar el reemplazo sólo con el nombre de la marca o la serie?
No. Se necesita el modelo completo, la designación dimensional y la configuración, además de la comparación con el plano y las condiciones de servicio.
¿Qué hacer si faltan planos o datos?
Documente la placa, tome fotos y registre las medidas disponibles con sus referencias. Marque claramente lo pendiente para que el proveedor indique qué necesita verificar.
Solicite una revisión técnica
Comparta la placa, el plano o las medidas disponibles para definir qué interfaces y condiciones deben verificarse en su caso. La revisión debe distinguir las dimensiones confirmadas de los datos pendientes antes de recomendar un reemplazo.
