Por qué una pérdida en tubería puede parecer una falla de bomba

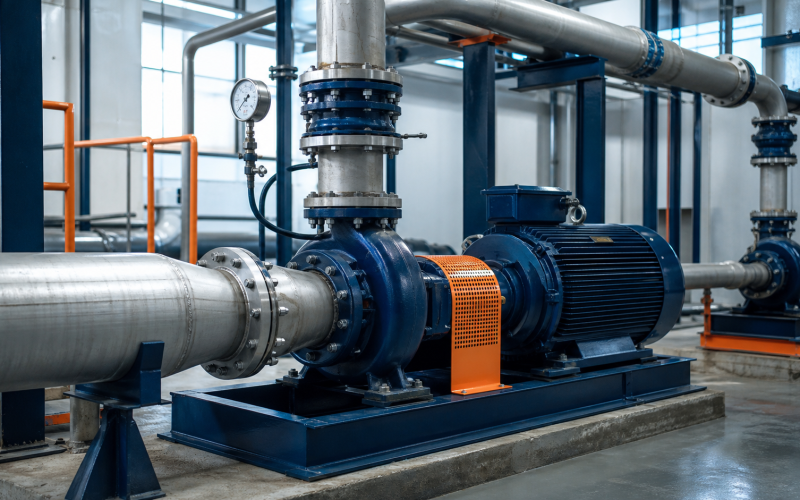

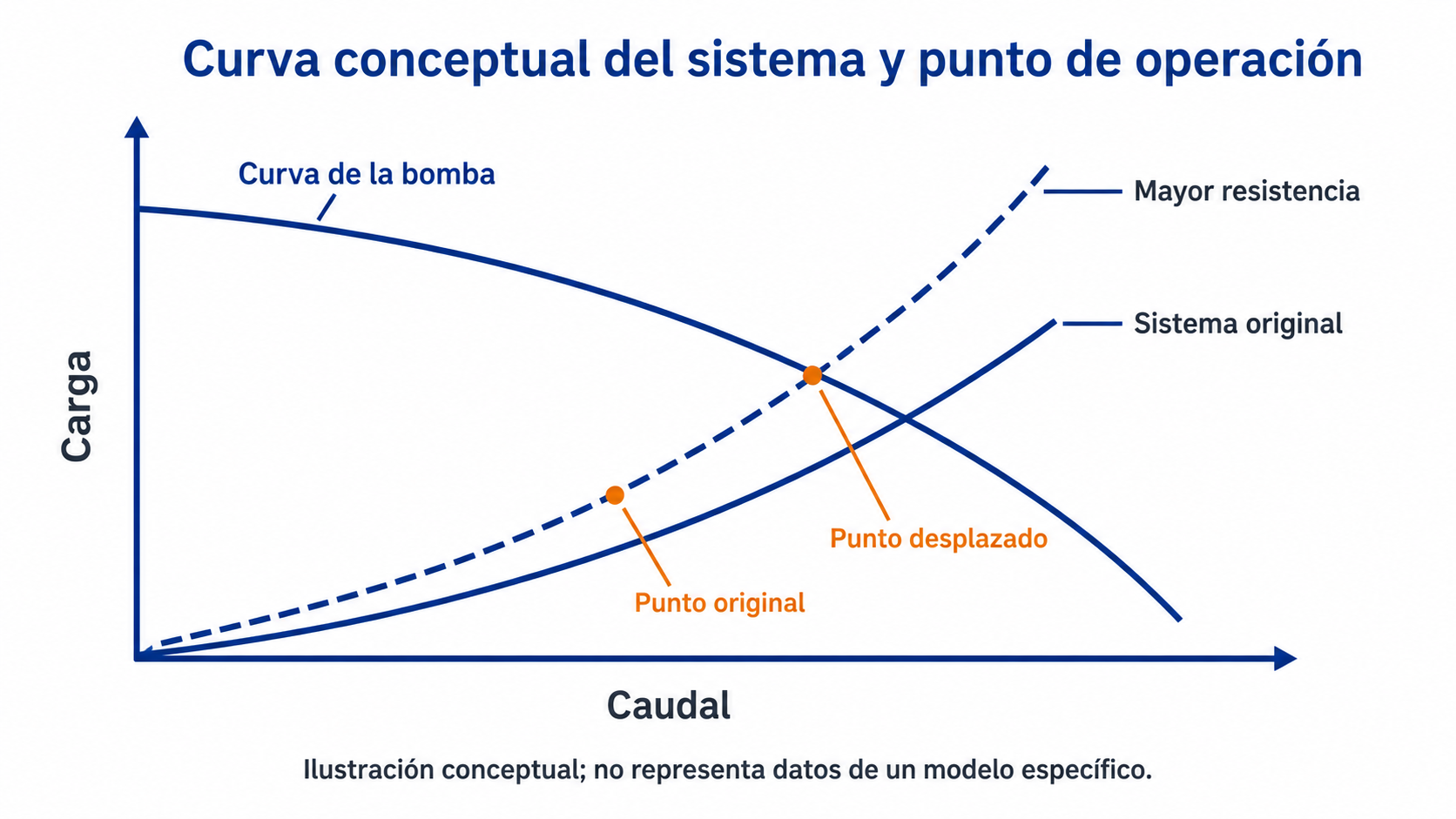

La bomba aporta energía al líquido de acuerdo con su curva; el sistema exige carga para vencer la diferencia de nivel, la presión requerida en el destino y las pérdidas de la instalación. El punto de operación resulta de la interacción entre ambas curvas. Si cambia el caudal, una válvula, el diámetro efectivo o la condición interna de la línea, puede cambiar el punto aunque la bomba no haya cambiado.
Por eso, una lectura aislada de presión no identifica la causa. Compare caudal y presiones en condiciones repetibles y registre qué equipos estaban en servicio, la posición real de las válvulas y cualquier cambio reciente del proceso. Para separar el comportamiento del sistema del de la bomba, use instrumentos adecuados y la curva correspondiente a la configuración instalada.
Ocho revisiones de campo antes de culpar a la bomba
1. Registre una condición de operación comparable
Anote fecha, caudal, presiones de succión y descarga, velocidad o frecuencia, nivel de la fuente, temperatura y equipos que operaban en paralelo. Compare lecturas tomadas bajo condiciones similares con la hoja de datos o una línea base confiable. Si un dato no está disponible, márquelo como pendiente; no lo estime.
2. Dibuje el recorrido real desde la fuente hasta el destino
Trace succión y descarga e incluya cambios de diámetro, ramales, filtros, medidores, válvulas, elevaciones y presión requerida en el destino. Verifique el plano contra la instalación: derivaciones y modificaciones posteriores pueden no aparecer en la documentación original.
3. Revise la alimentación de succión
Confirme el nivel o presión de la fuente, el recorrido, las entradas de aire y las posibles restricciones antes de la bomba. Registre la presión de succión en un punto conocido y en la misma condición en que mida la descarga. Una lectura de vacío o presión baja necesita contexto: nivel, caudal, densidad, temperatura y ubicación del instrumento.
Una pérdida en succión puede reducir el margen disponible frente a cavitación. La evaluación de NPSH requiere datos del servicio y de la bomba; una inspección visual o una lectura aislada no confirma por sí sola la causa.
4. Confirme el diámetro interno y la condición de la tubería
Distinga diámetro nominal de diámetro interno. Cédula, material, incrustación, corrosión, revestimiento y depósitos pueden cambiar el área efectiva de paso. Registre los tramos donde el diámetro o la condición interna sean distintos, en vez de representar toda la línea con un solo valor.
5. Compruebe válvulas, coladores y elementos de control
Verifique la posición real de válvulas de aislamiento, control y retención, así como bypasses y coladores. Compare la condición de filtros con su historial o criterio de operación aplicable. No suponga que una válvula está completamente abierta por la posición del volante ni que una diferencia de presión específica es anormal sin compararla con el diseño o la línea base del servicio.
6. Revise codos, tees, reducciones y aire atrapado
Identifique accesorios, cambios bruscos de dirección y reducciones, sobre todo cerca de la succión. Observe si la disposición puede favorecer una bolsa de aire y confirme la orientación con el diseño de la línea y las instrucciones aplicables al equipo. No existe una distancia universal entre accesorios y bomba que sustituya los requisitos del fabricante o de la norma aplicable.
7. Documente cambios de caudal, fluido y proceso
Registre caudal mínimo, normal y máximo cuando se conozcan, además de densidad, viscosidad, temperatura, concentración y presencia de sólidos. Cambios en el producto, en la producción, en niveles de tanque o en equipos conectados pueden modificar la resistencia o la carga requerida. Indique cuándo comenzaron los síntomas y qué cambió alrededor de esa fecha.
8. Compare las mediciones con la curva correcta de la bomba
Identifique modelo, velocidad, diámetro de impulsor y configuración instalada. Compare el caudal y la carga calculada con la curva correspondiente y confirme que las presiones se midieron en ubicaciones conocidas. La placa de identificación ayuda a identificar el equipo, pero no reemplaza la curva ni confirma dimensiones internas o intercambiabilidad de componentes.

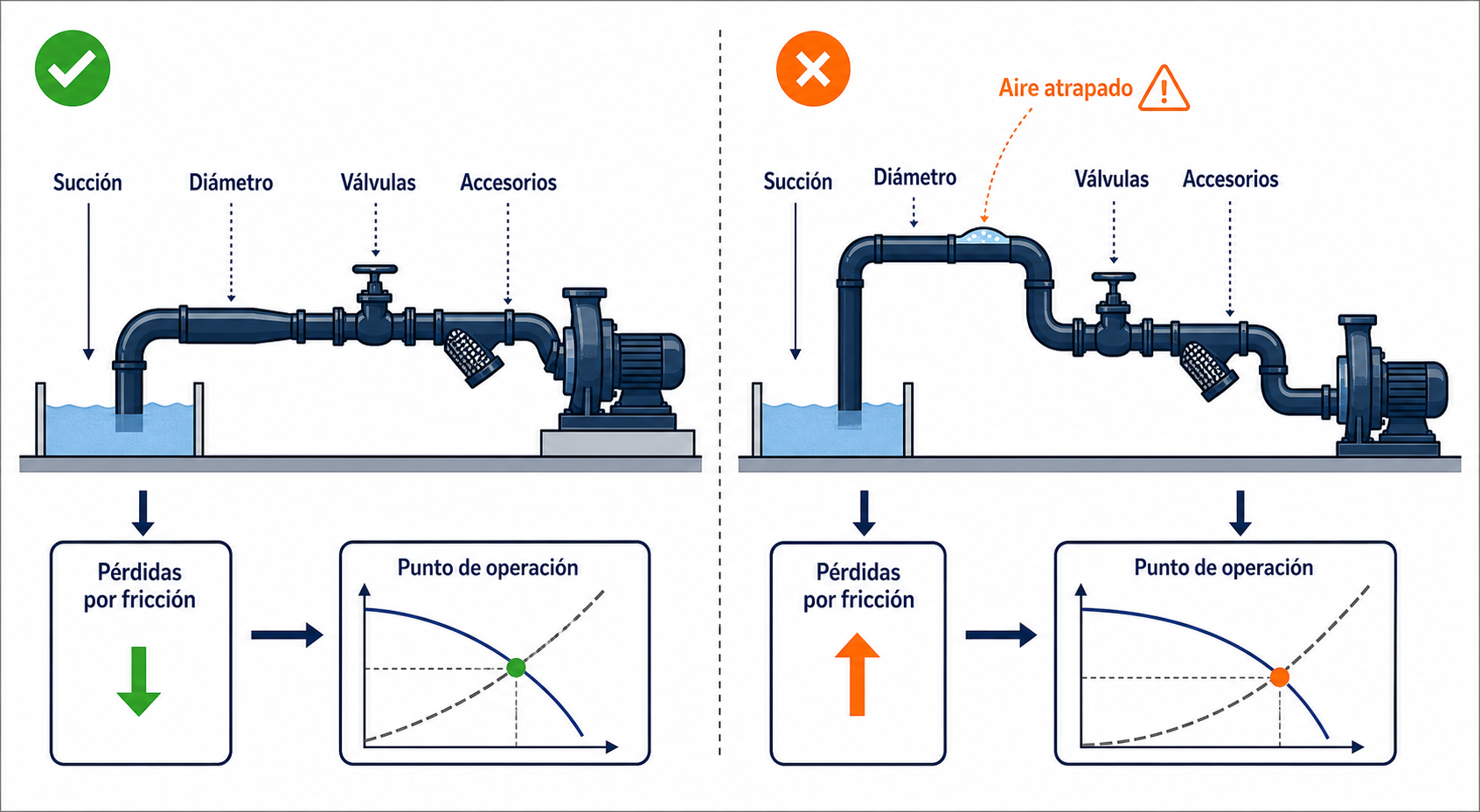

La siguiente infografía reúne variables que suelen revisarse al evaluar el desempeño. Úsela como orientación; no sustituye la hoja de datos ni la curva del modelo instalado.
Cómo estimar la pérdida de carga
Para flujo en tubería, una forma común de expresar la pérdida distribuida es la ecuación de Darcy-Weisbach:
Los accesorios y válvulas aportan pérdidas locales. Cuando se dispone de coeficientes apropiados, pueden representarse así:
El cálculo requiere geometría, condición de la línea y propiedades del fluido; documente el método, los supuestos y la fuente de los datos. No traslade un resultado calculado para otra línea o servicio como si fuera una medición de esta instalación.
La carga total del sistema también considera diferencia de elevación, presión requerida y pérdidas por fricción. La metodología y las unidades deben ser coherentes en todos los términos. La guía de diseño mecánico de CONAGUA incluye bases de carga total y pérdidas; consulte el criterio aplicable a su servicio.
Rangos orientativos de velocidad para una primera revisión
La velocidad se estima con el caudal y el área interna real de la tubería. La siguiente tabla conserva los rangos de referencia proporcionados para esta revisión y sirve únicamente para detectar valores que conviene analizar; no representa límites normativos ni una recomendación universal de diseño.
| Tipo de línea / tramo | Velocidad orientativa (m/s) | Equivalencia aproximada (ft/s) | Qué revisar al salir del rango |
|---|---|---|---|
| Línea de succión con alimentación inundada | 1.0–2.0 | 3.0–6.5 | Una velocidad alta puede elevar las pérdidas de succión y reducir el margen disponible de NPSH; verificar también entradas de aire y la condición real de alimentación. |
| Línea de succión con elevación / aspiración | 0.8–1.2 | 2.5–4.0 | Revisar NPSH disponible, hermeticidad, aire atrapado y riesgo de vórtices. El rango no confirma por sí solo el cebado ni una condición segura de succión. |
| Línea de descarga en servicio continuo | 1.8–3.0 | 6.0–10.0 | Una velocidad alta puede incrementar pérdidas, potencia requerida, desgaste y transitorios; evaluar longitud, accesorios, material y régimen de operación. |
| Fluidos con sólidos / lodos ligeros | 1.5–2.5 | 5.0–8.0 | Por debajo puede haber sedimentación y por arriba aumentar la abrasión, según el fluido. Determinar la velocidad mínima de transporte con tamaño, concentración y propiedades de los sólidos. |
Verificación de ingeniería: los criterios publicados varían según el servicio. Como referencia de contraste, KSB indica límites superiores aproximados de 1.8 m/s para succión y 2.3 m/s para descarga. Por ello, no adopte automáticamente el extremo superior de esta tabla —en particular para descarga— sin comprobar NPSH, pérdidas, potencia, materiales, transitorios y los requisitos del fabricante y del proyecto. Para lodos, la velocidad de transporte requiere revisión específica del fluido y de los sólidos.
Cómo comparar el sistema con la curva de la bomba
Con presiones de succión y descarga, caudal, elevaciones y propiedades del líquido, puede estimarse la carga añadida por la bomba. En forma general:
Las presiones deben referirse a puntos identificados y las diferencias de velocidad y elevación deben corresponder a esos mismos puntos. La interpretación requiere unidades y condiciones de medición consistentes.
Ubique el punto medido en la curva del fabricante que corresponda a la velocidad y al impulsor instalados. Revise también las condiciones del fluido y los límites de operación documentados. Si el punto no coincide con lo esperado, vuelva a validar instrumentos, caudal, configuración y datos de la curva antes de concluir que se necesita ajustar o reemplazar la bomba.
Datos que conviene reunir para una revisión o cotización
Un paquete de datos claro ayuda a delimitar si la consulta se relaciona con la instalación, el equipo o ambos. Envíe lo que tenga; si falta información, indíquelo para que se pueda definir qué debe verificarse.
| Dato | Qué incluir |
|---|---|
| Operación | Caudal medido o rango, presiones de succión y descarga, nivel de fuente, presión de destino y condición de proceso. |
| Tubería | Diámetro nominal e interno si se conoce, material, longitud aproximada, cambios de diámetro, accesorios, válvulas y coladores. |
| Fluido | Nombre o descripción, concentración si aplica, temperatura, densidad o viscosidad disponibles y presencia de sólidos. |
| Bomba | Fotografía legible de la placa, modelo, velocidad, diámetro de impulsor si está documentado y curva u hoja de datos disponible. |
| Evidencia | Fotos generales de succión y descarga, instrumentos y restricciones visibles; plano o esquema actualizado e historial del síntoma. |
Para iniciar una consulta, puede reunir los datos técnicos de una RFQ y solicitar una cotización o revisión. Si se trata de refacciones y no cuenta con número de parte, incluya la placa, varias fotos de la pieza y las dimensiones disponibles. La compatibilidad y disponibilidad deben confirmarse para el modelo y componente solicitados.
Preguntas frecuentes
¿Una baja presión de descarga significa que la bomba está dañada?
No necesariamente. Puede relacionarse con caudal, presión de succión, resistencia de la tubería, posición de válvulas, condiciones del proceso o condición de la bomba. Compare lecturas de succión y descarga con caudal y con la curva aplicable antes de atribuir una causa.
¿Qué datos se necesitan para calcular pérdidas de carga?
Como mínimo, se requiere el recorrido con longitudes y diámetros internos, caudal, accesorios relevantes y propiedades del fluido. La condición interna de la tubería y el método de cálculo también afectan el resultado. Si falta alguno de estos datos, el cálculo debe indicar sus supuestos y límites.
¿Por qué conviene revisar primero la succión?
Porque restricciones, nivel insuficiente o aire en la línea pueden afectar la alimentación de la bomba y el margen frente a cavitación. La evaluación debe considerar condiciones reales y los requisitos de la bomba; no se concluye únicamente con el ruido o una lectura aislada.
¿Cuándo considerar una modificación de tubería o un cambio de bomba?
Después de comparar el punto de operación medido con la curva del equipo y de comprobar la configuración, el fluido y las restricciones del sistema. Si el requerimiento de proceso cambió, evalúe el conjunto de bomba, motor, tubería y control con datos actuales antes de seleccionar una modificación.
Referencias técnicas
- Hydraulic Institute: preguntas frecuentes sobre bombas.
- KSB: formación de bolsas de aire en tuberías.
- CONAGUA: guía de diseño de instalaciones mecánicas.
La decisión entre corregir tubería, ajustar la operación o intervenir la bomba depende de datos verificables del servicio y de la configuración instalada. Si hay una condición insegura, fuga o anomalía severa, siga primero el procedimiento de seguridad y operación de su planta.
