ISO/ASME 14414:2019 establece un marco para organizar, realizar, analizar y documentar una evaluación energética del sistema de bombeo completo. La evaluación crea una base para un plan de acción; por sí sola no prescribe instalar un variador, recortar un impulsor o reemplazar la bomba. Esas decisiones requieren comprobar el proceso, el equipo y la respuesta esperada.

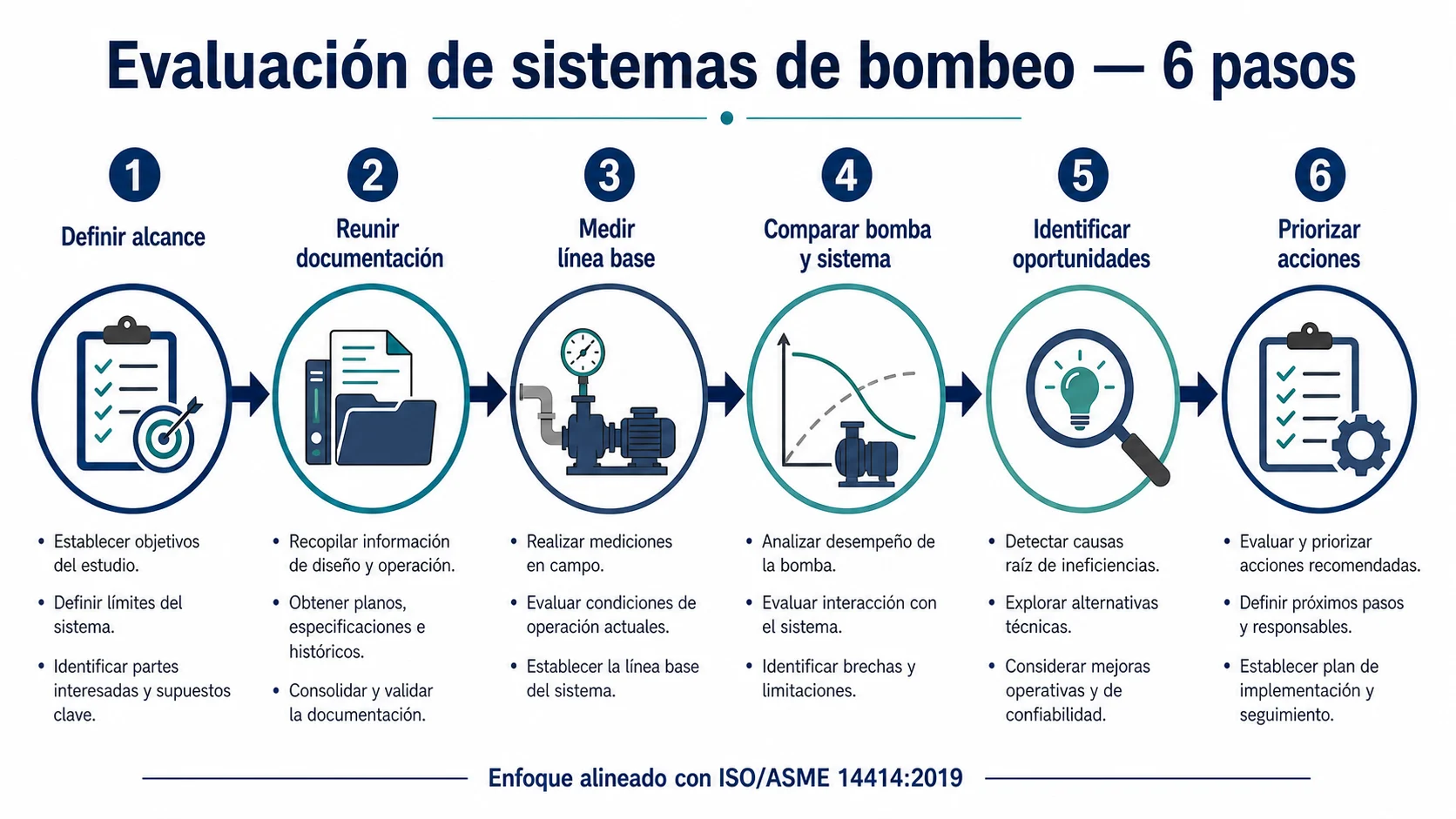

Qué debe producir una evaluación de bombeo
Una evaluación útil no es una lista de lecturas aisladas. Debe aclarar qué servicio necesita el proceso, qué entrega hoy la instalación, qué tan confiables son los datos y cuál es la siguiente acción de ingeniería. El resultado puede ser una medición adicional, una revisión de control, una inspección de mantenimiento, un cálculo o una evaluación de reemplazo; no todas las oportunidades requieren comprar equipo.
Defina desde el principio el límite del sistema que se revisará: puede incluir una bomba y su accionamiento, varias bombas en paralelo, la tubería entre dos recipientes o un circuito de proceso completo. Mantenga ese límite constante al comparar caudal, presiones, velocidad, potencia y estado del control.
Definir el alcance y el servicio requerido
Antes de medir, documente qué debe hacer el sistema y bajo qué condiciones. Registre el caudal y la carga requeridos, los estados normal y extremos del proceso, las horas y modos de operación, la estrategia de control, la redundancia y la consecuencia de una pérdida de servicio. Si el proceso cambió desde la instalación, anote qué cambió y cuándo.
| Objetivo de la evaluación | Pregunta que debe responder |
|---|---|
| Energía | ¿Qué demanda de potencia se observa para entregar el servicio requerido y qué evidencia falta para estimar una mejora? |
| Confiabilidad | ¿Los síntomas repetidos coinciden con cambios medibles de operación, hidráulica, instalación o mantenimiento? |
| Capacidad | ¿La instalación cubre los caudales y cargas requeridos en los estados representativos del proceso? |
| Control | ¿La válvula, el variador o la secuencia de bombas responde a la demanda real del proceso? |
Un límite demasiado estrecho puede ocultar pérdidas en tubería, válvulas o equipos conectados. Uno demasiado amplio puede mezclar estados de operación que no son comparables. Anote qué elementos quedan dentro y fuera de la revisión.
Elegir cuánto medir según el comportamiento del proceso
Una lectura estable puede servir para una primera comparación cuando el sistema trabaja casi siempre en una condición fija. Si el caudal, la carga o el control cambian por turno, lote, nivel de tanque o demanda, mida varios estados representativos o registre las variables durante un intervalo suficiente. No use una lectura conveniente como si describiera todo el ciclo.
La duración y el nivel de detalle dependen de la variación que se quiera entender, la instrumentación disponible y el riesgo de la decisión. Si los datos no permiten distinguir entre una necesidad de proceso y una pérdida del sistema, la siguiente acción es mejorar la medición, no completar los vacíos con supuestos.
Reunir datos y construir una línea base
Reúna la documentación antes de ir a campo y contraste los planos con la instalación real. Para cada dato, indique si es medido, histórico, calculado, publicado por el fabricante, estimado o desconocido. Guarde la fuente, la fecha, el instrumento, el método, las unidades y el estado del proceso.
- P&ID, recorrido real de tuberías, elevaciones y equipos conectados;
- curva de la bomba correspondiente al modelo, velocidad y diámetro de impulsor instalados;
- placa del motor, tipo de accionamiento, velocidad y datos del variador si existe;
- historial de operación, fallas, mantenimiento y cambios de proceso;
- estado de válvulas, bypass, filtros y bombas que comparten cabezales;
- facturas de energía como contexto de la instalación, no como medición de una bomba individual.

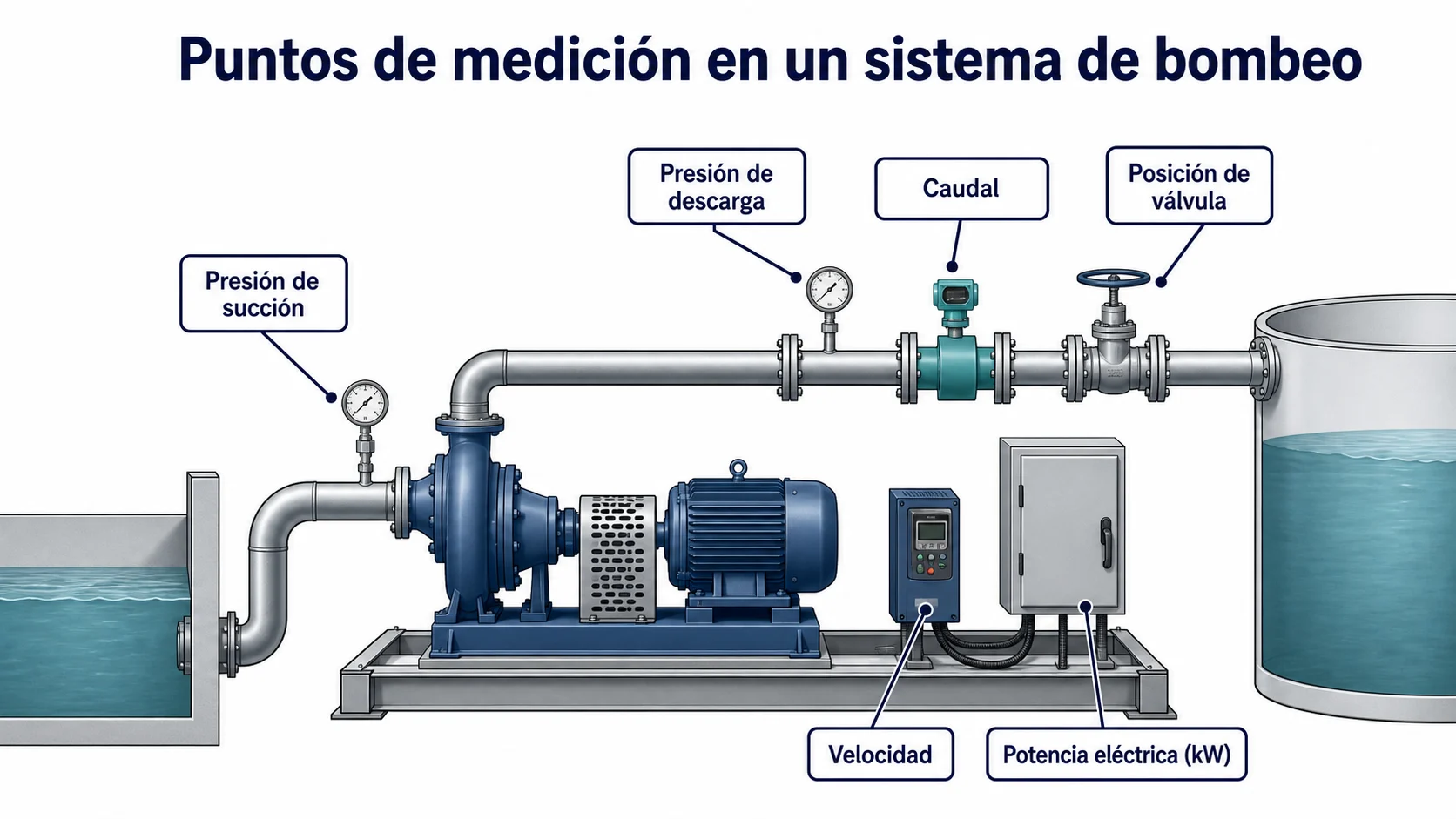

| Variable | Por qué importa | Qué registrar |
|---|---|---|
| Caudal | Confirma el servicio que entrega el sistema. | Método, instrumento, rango, unidades y condición de operación. |
| Presión de succión | Ayuda a reconstruir la condición de entrada y el margen de succión. | Ubicación del punto, referencia, elevación, fluido y temperatura. |
| Presión de descarga | Contribuye a determinar la carga que desarrolla la bomba. | Ubicación, unidades, elevación y diámetro de la sección de medición. |
| Potencia eléctrica activa | Cuantifica la entrada eléctrica del conjunto medido. | kW, instrumento, punto de medición, tensión y factor de potencia cuando correspondan. |
| Velocidad | Permite comparar la medición con la curva correcta. | rpm y frecuencia del variador, si se utiliza. |
| Control y proceso | Explican por qué cambia el punto de operación. | Posición de válvulas, bypass, bombas en paralelo, nivel y estado del proceso. |
| Fluido | Sus propiedades pueden modificar el comportamiento hidráulico. | Identidad, densidad o gravedad específica, temperatura, viscosidad y sólidos relevantes. |
Tome las variables hidráulicas y eléctricas en la misma condición de operación. Cuando la demanda cambie, repita las lecturas o registre el sistema de forma continua. La guía para medir el consumo de energía de una bomba amplía los métodos de medición eléctrica y sus límites.
Validar los datos antes de diagnosticar
Revise si las mediciones son comparables entre sí y con la documentación. Confirme unidades, calibración o estado conocido del instrumento, rango de lectura, punto físico, fecha, velocidad, fluido y estado de válvulas. Si una variable se calcula, muestre los datos de entrada y supuestos; si se estima, identifíquela como estimada.
La diferencia entre las presiones de succión y descarga no siempre equivale directamente a la carga dinámica total de la bomba. Según la instalación, el cálculo también puede requerir densidad del fluido, diferencia de elevación y cargas de velocidad. Anote la ubicación de las tomas y la referencia de presión antes de convertir una lectura a carga.
No use la corriente del motor por sí sola como sustituto universal de potencia eléctrica activa. Para valorar consumo, mida kW con un instrumento y un punto de medición adecuados; correlacione la lectura con caudal, presiones, velocidad y estado del proceso.

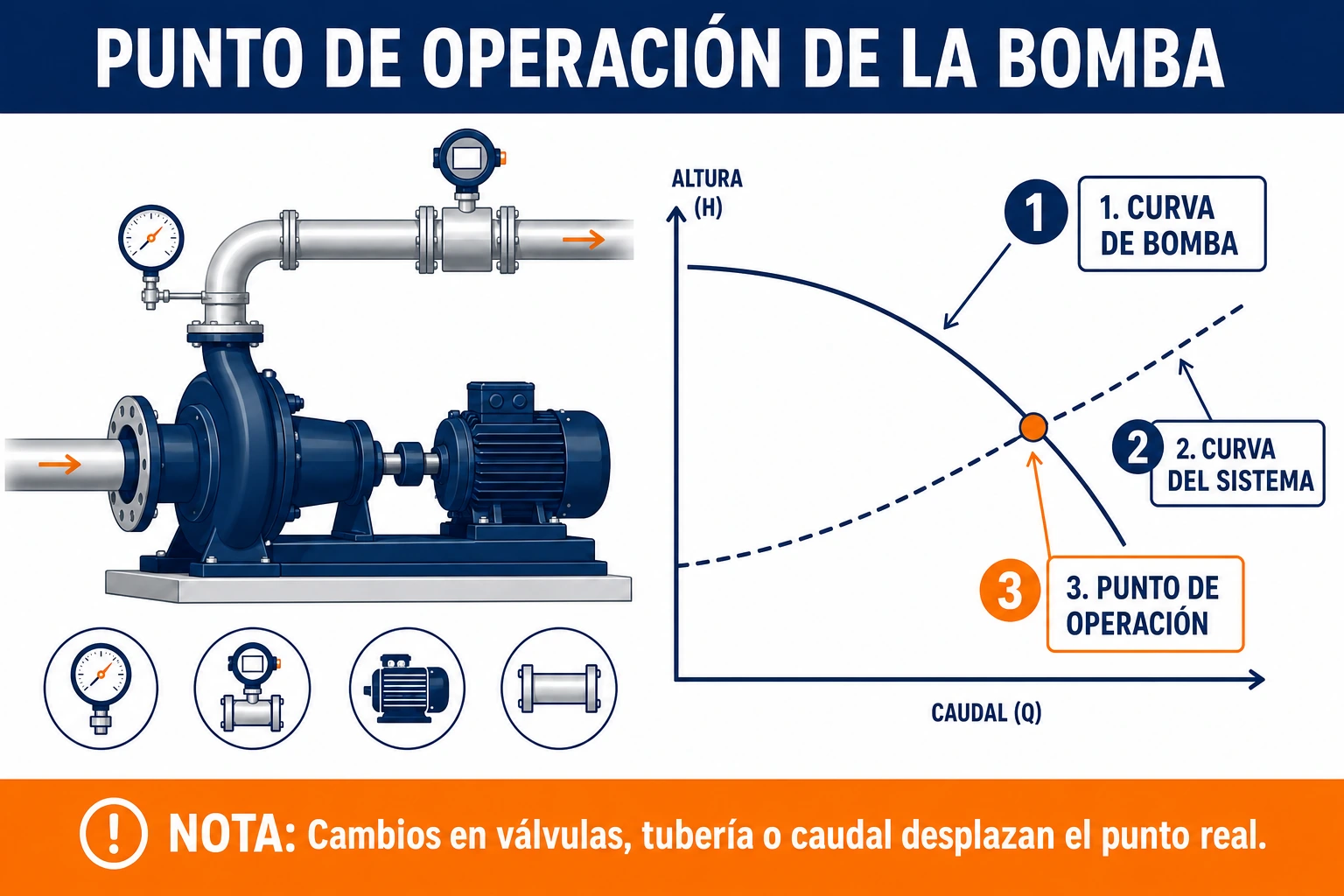

Comparar el punto real con el requisito del proceso
Compare el caudal y la carga medidos con el servicio requerido, la curva de la bomba instalada y el comportamiento del sistema. Use la curva que corresponda al modelo, diámetro de impulsor, velocidad y condiciones del líquido; no deduzca un punto de diseño a partir del tamaño nominal de la bomba.
Cuando aplique, evalúe el punto respecto del punto de máxima eficiencia (BEP) y de las regiones de operación preferida (POR) y admisible (AOR). Estas regiones dependen de la bomba y de las condiciones de servicio; verifique el modelo y la curva con la documentación del fabricante y consulte la edición aplicable de ANSI/HI 9.6.3. Un síntoma como una válvula parcialmente cerrada no demuestra por sí solo cuánto se ahorra ni cuál es la causa de una falla.
Para repasar la relación entre la curva de la bomba y la del sistema, consulte los fundamentos de sistemas de bombeo industriales. Esta evaluación usa esas relaciones para interpretar datos de planta; no sustituye una selección hidráulica completa.
Identificar oportunidades por mecanismo
Clasifique cada oportunidad según el mecanismo que podría corregir, no sólo según el síntoma observado. Trátela como una hipótesis hasta que los datos y la revisión de ingeniería la confirmen.
- Operación y control: secuencias, válvulas, bypass, consignas y cambios de demanda.
- Resistencia del sistema: pérdidas en tubería, filtros, válvulas y equipos conectados.
- Dimensionamiento hidráulico: correspondencia entre el servicio actual, la curva instalada y el sistema.
- Velocidad o bombas en paralelo: alternativas que requieren revisar el perfil de demanda, el control y los límites del equipo.
- Condición y mantenimiento: desgaste u otros hallazgos respaldados por inspección y mediciones.
- Reemplazo o rediseño: una opción sólo después de verificar el servicio, las interfaces y la evidencia que la justifica.
Un variador de frecuencia puede ser pertinente si la demanda cambia y el sistema permite reducir velocidad manteniendo el servicio. Antes de recomendarlo, revise carga estática, rango de velocidad, enfriamiento del motor, NPSH, estabilidad del control y restricciones del proceso. No existe un porcentaje universal de ahorro que aplique a todos los sistemas.
Priorizar las acciones y registrar la evidencia
Ordene las acciones con criterios que el equipo de planta pueda explicar. La tabla sirve para comparar alternativas sin convertir una evaluación preliminar en una promesa de ahorro o un periodo de retorno.
| Criterio | Pregunta para decidir |
|---|---|
| Riesgo del proceso | ¿Qué consecuencia tiene intervenir o mantener la condición actual? |
| Evidencia energética | ¿La línea base muestra una demanda medible y asociada al servicio requerido? |
| Confiabilidad | ¿Los síntomas coinciden con datos hidráulicos, mecánicos, eléctricos o de proceso? |
| Complejidad y paro | ¿La acción requiere ajuste, mantenimiento, modificación de tubería o una ventana de paro? |
| Inversión | ¿Qué alcance de compra, instalación, puesta en marcha y validación implica? |
| Confianza de los datos | ¿Las mediciones son suficientes para decidir o hace falta instrumentación? |
Para cada hallazgo, registre la evidencia disponible, la incertidumbre, el dato pendiente, el responsable, la siguiente acción y el criterio con el que se comprobará el resultado. Por ejemplo, si una válvula regula el caudal, registre simultáneamente su estado, caudal, presiones, potencia y requisito del proceso; después revise la curva y la lógica de control antes de seleccionar una intervención.
No calcule el retorno económico con horas de operación, tarifa, ahorro o desempeño supuestos. Para estimar costos, energía y resultados hacen falta datos del sitio, un perfil representativo de operación, una opción técnica definida y un método de verificación antes y después.
Qué debe incluir el informe
- objetivo, límites del sistema y servicio requerido;
- documentos, supuestos, datos faltantes y nivel de confianza;
- instrumentos, método, unidades y condiciones de medición;
- línea base de caudal, presiones, potencia, velocidad y control;
- comparación con la curva y el comportamiento del sistema cuando corresponda;
- hallazgos, acciones ordenadas por riesgo y viabilidad, y razones para cada prioridad;
- plan de verificación posterior con responsables y criterio de aceptación.
El informe debe dejar claro qué se sabe, qué sigue siendo incierto y qué medición o revisión resolverá esa incertidumbre. ISO/ASME 14414:2019 ofrece el marco de organización, análisis, documentación y plan de acción para una evaluación energética del sistema.
De la evaluación a la siguiente decisión de ingeniería
Cuando los datos justifican una revisión de bomba, reparación o reemplazo, prepare la siguiente etapa con la información disponible: modelo y tamaño instalados, curva y diámetro de impulsor, caudal y carga requeridos y medidos, velocidad, fluido, temperatura, viscosidad, sólidos, presión de succión, potencia, materiales, sello, motor y límites de instalación. Una compatibilidad dimensional no confirma por sí sola que la curva, los materiales o el servicio sean adecuados.
Si todavía no hay datos suficientes, la siguiente decisión puede ser medir otro estado de operación, confirmar el recorrido de tubería o recuperar la curva correcta. Una solicitud de revisión técnica será más útil si distingue los valores medidos de los calculados, estimados o desconocidos.
Preguntas frecuentes
¿Qué norma se usa para evaluar energéticamente un sistema de bombeo?
ISO/ASME 14414:2019 establece requisitos para organizar, realizar, analizar y documentar una evaluación energética de sistemas de bombeo. No reemplaza las normas de diseño, la curva del fabricante ni la verificación del resultado de una modificación.
¿Puedo evaluar el consumo de una bomba sólo con la factura eléctrica?
No. La factura da contexto del consumo total del sitio. Para una bomba individual se necesita medir potencia y condiciones de operación, y relacionarlas con caudal, presiones, velocidad y estado del proceso.
¿Un variador de frecuencia siempre reduce el consumo?
No. El resultado depende del perfil de demanda, la carga estática, la curva del sistema, los límites de velocidad, el motor, el control y el margen de succión. Evalúe la alternativa con datos representativos.
¿Cómo priorizo una oportunidad si todavía faltan datos?
Registre el riesgo, la evidencia que sí existe, la incertidumbre y el dato que falta. Priorice primero la medición o revisión que permita reducir una incertidumbre importante para el proceso.
