Esta guía está dirigida a mantenimiento, ingeniería y operaciones. Explica qué medir, cómo calcular indicadores comparables y qué información reunir antes de decidir un ajuste, una reparación o una evaluación más completa. Las conexiones eléctricas deben quedar a cargo de personal calificado y autorizado por la planta.
Qué mide realmente el consumo de una bomba
Conviene separar tres magnitudes que suelen confundirse:
- Potencia activa (kW): la tasa de consumo eléctrico durante un instante o intervalo de medición.
- Energía (kWh): la electricidad acumulada durante un periodo definido, por ejemplo, un turno o un ciclo de producción.
- Consumo específico (kWh/m³): la energía utilizada dividida entre el volumen bombeado durante el mismo periodo.
Una lectura de kW por sí sola no demuestra que la bomba sea ineficiente. Debe relacionarse con el caudal, la carga total, la velocidad, el fluido y el resultado que el proceso requiere. Una bomba puede consumir más porque aumentó la demanda, porque cambió el sistema o porque existe una desviación que merece investigarse.
Qué datos registrar para comparar el consumo
Registre los datos eléctricos e hidráulicos con la misma marca de tiempo y bajo condiciones representativas. Si cambian el fluido, el nivel del tanque, las válvulas o la velocidad, anótelo: esos cambios pueden explicar una diferencia entre lecturas.
| Dato | Qué registrar y por qué |
|---|---|
| Potencia y energía | kW activos y kWh del periodo; anote el intervalo de medición y el punto eléctrico medido. |
| Alimentación eléctrica | Tensión y corriente por fase, factor de potencia, frecuencia y desequilibrio cuando estén disponibles. |
| Variador y velocidad | Indique si existe VFD, su frecuencia de salida o velocidad del motor, y si el dato eléctrico corresponde a su entrada o salida. |
| Servicio hidráulico | Caudal, presión de succión y descarga; calcule la carga total con los datos y referencias de elevación necesarios. |
| Fluido y proceso | Densidad o gravedad específica, temperatura, viscosidad y presencia de sólidos cuando afecten el servicio. |
| Condición de operación | Horas, arranques, posición de válvulas, nivel de tanque, bombas en paralelo y cambios recientes del proceso. |

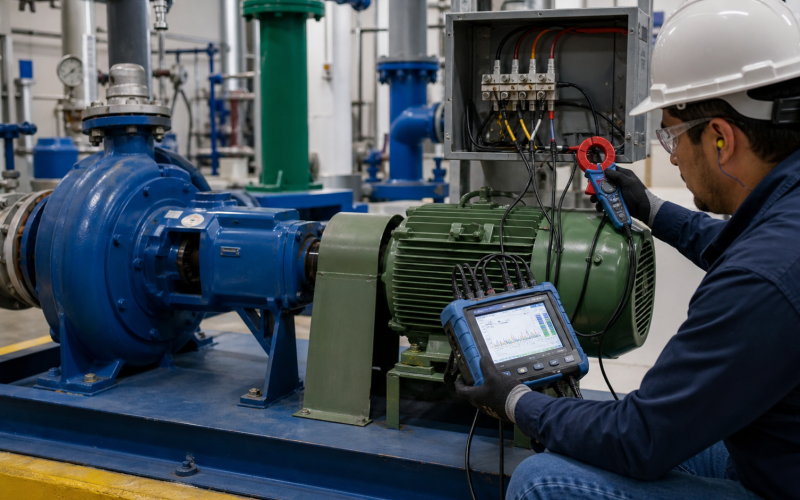

Cómo medir la potencia de forma representativa

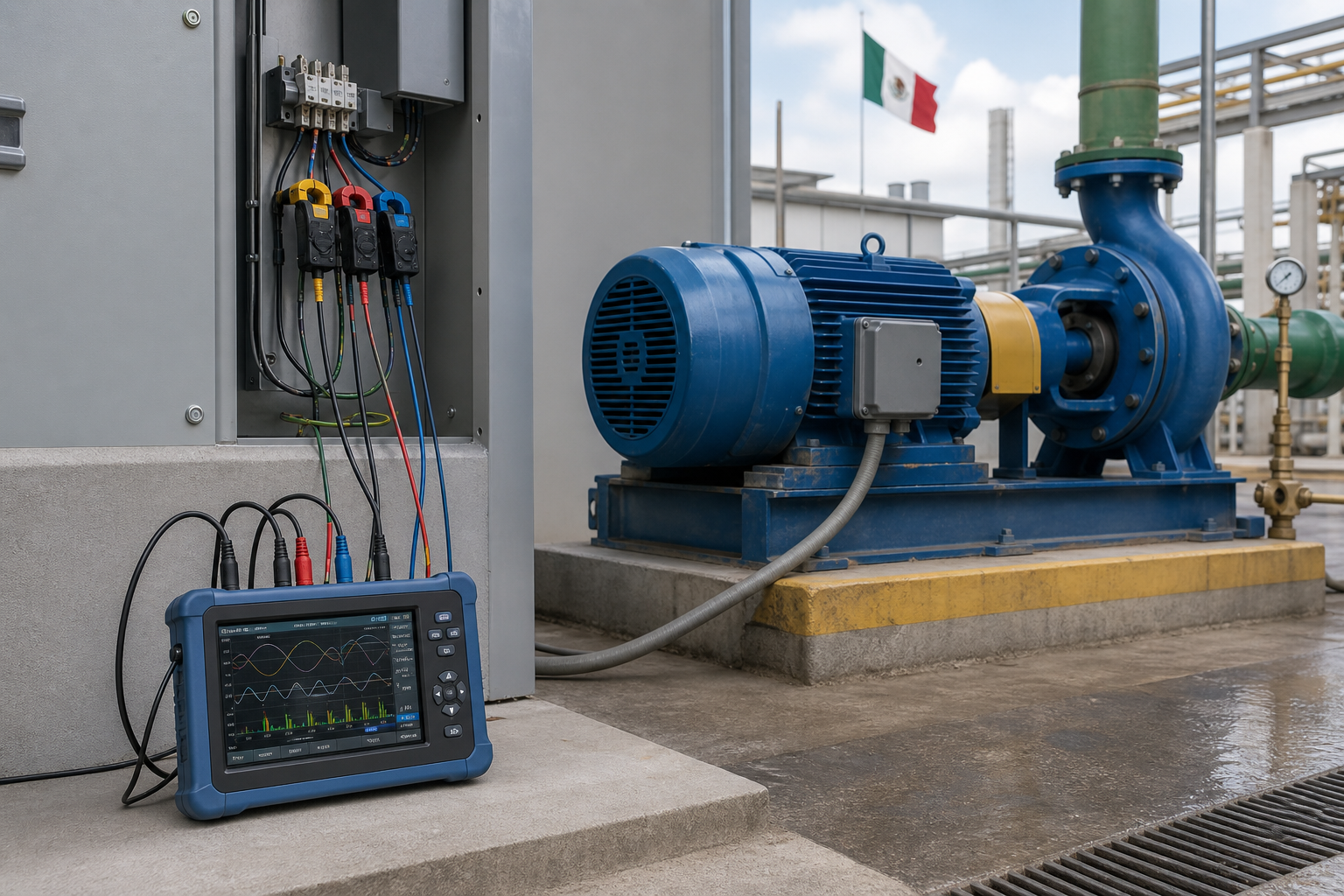

Medición directa con analizador de potencia
Para una auditoría o una decisión de inversión, una medición directa de potencia activa con un analizador adecuado suele ser la base más sólida. Registre durante un periodo que incluya la operación real, no solo una lectura breve; así podrá observar arranques, ciclos, cambios de carga y variaciones de velocidad.
Defina antes el límite que quiere evaluar. Para la eficiencia global del conjunto, mida la entrada eléctrica del sistema definido; si hay VFD, medir en su entrada incluye las pérdidas del variador en ese límite. Una lectura a la salida del VFD requiere un instrumento compatible con la forma de onda y no representa por sí sola el consumo desde la red.
Datos del variador o del sistema de control
Cuando el variador o el medidor de planta registra kW y kWh, esos datos pueden servir para observar tendencias. Confirme qué variable reporta el equipo, dónde se mide, su intervalo de registro y si los valores corresponden a la entrada de alimentación o al lado del motor. No compare lecturas tomadas en límites eléctricos distintos como si fueran equivalentes.
Estimación a partir de corriente
La corriente medida puede ayudar a detectar cambios y priorizar equipos para una revisión, pero no indica por sí sola la potencia activa ni la eficiencia. En un sistema trifásico equilibrado conectado directamente a la red, la expresión √3 × VLL × I × FP / 1000 da una aproximación en kW, donde VLL es la tensión entre fases, I la corriente de línea y FP el factor de potencia. Con desequilibrio, armónicos o mediciones asociadas a un VFD, use un analizador apropiado en el punto que corresponda al objetivo.
Las mediciones en tableros, arrancadores y variadores presentan riesgos eléctricos. Deben realizarlas personas capacitadas y autorizadas, aplicando los procedimientos de la planta y las disposiciones de seguridad que correspondan, incluida la NOM-029-STPS-2011. Este artículo no es una guía de conexión ni sustituye la evaluación de riesgo del sitio.

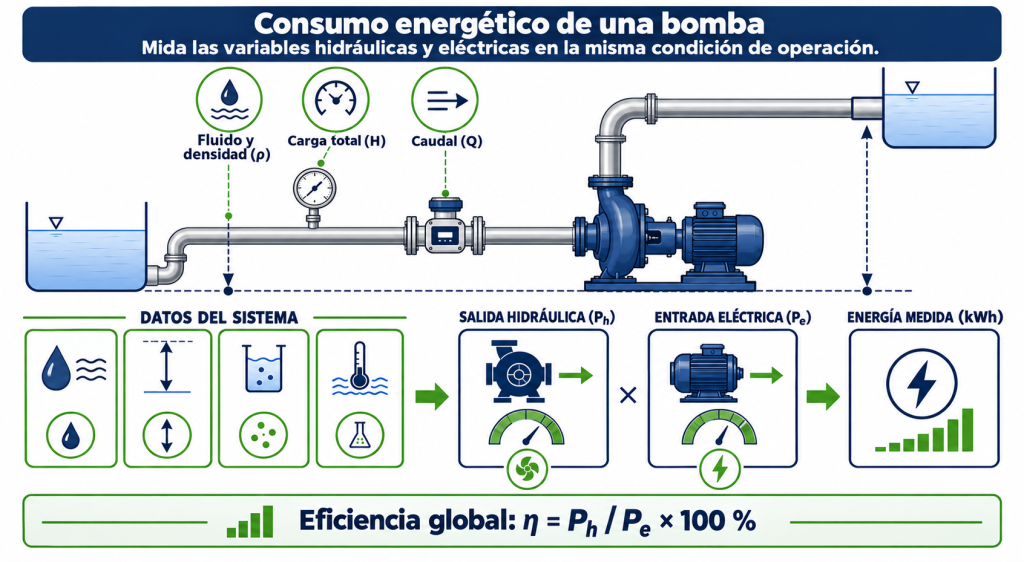

Cómo calcular potencia hidráulica, eficiencia y kWh/m³
La potencia hidráulica representa la energía por unidad de tiempo transferida al líquido. Use unidades coherentes y datos de caudal, carga y densidad correspondientes a la misma condición de operación.
ρ: densidad del líquido (kg/m³); g: aceleración gravitacional (m/s²); Q: caudal (m³/s); H: carga total (m).
Si Q está en m³/h, use Ph (kW) = ρ × g × Q × H / 3,600,000. La potencia hidráulica no es la potencia eléctrica medida.
ηw-w: eficiencia de entrada eléctrica a salida hidráulica; Pe: potencia activa medida en el límite eléctrico definido para el conjunto.
Para una eficiencia de bomba sobre eje, el denominador es la potencia mecánica en el eje. No intercambie esa definición con la eficiencia wire-to-water. El marco de evaluación del sistema completo puede consultarse en ISO/ASME 14414:2019; la norma no sustituye el método de medición, la calibración del instrumento ni las reglas de seguridad del sitio.
Para comparar producción y energía durante un mismo periodo:
Use el mismo intervalo para energía y volumen. Por ejemplo, 240 kWh / 1,200 m³ = 0.20 kWh/m³.
Compare periodos con fluido, carga, caudal y requisitos de proceso suficientemente similares. Un valor menor no significa una mejora si el equipo dejó de entregar el servicio requerido.
Cómo interpretar una desviación sin culpar a la bomba por intuición
Compare la tendencia de kW y kWh con caudal, carga, velocidad y condiciones del proceso. Si la potencia sube junto con la carga o el caudal, puede haber aumentado el trabajo requerido. Si cambia la potencia mientras el servicio parece estable, revise primero los datos de medición y las condiciones del sistema antes de atribuir la causa a desgaste.
- kW altos y mayor caudal o carga: confirme el punto de operación y la demanda real.
- kW distintos con servicio similar: revise válvulas, pérdidas de tubería, viscosidad, velocidad y medición eléctrica.
- kW y caudal en descenso: investigue obstrucciones, aire, condiciones de succión, velocidad y estado de la bomba.
- Corrientes desiguales o alarmas eléctricas: solicite una revisión de alimentación, motor, control y calidad de energía.

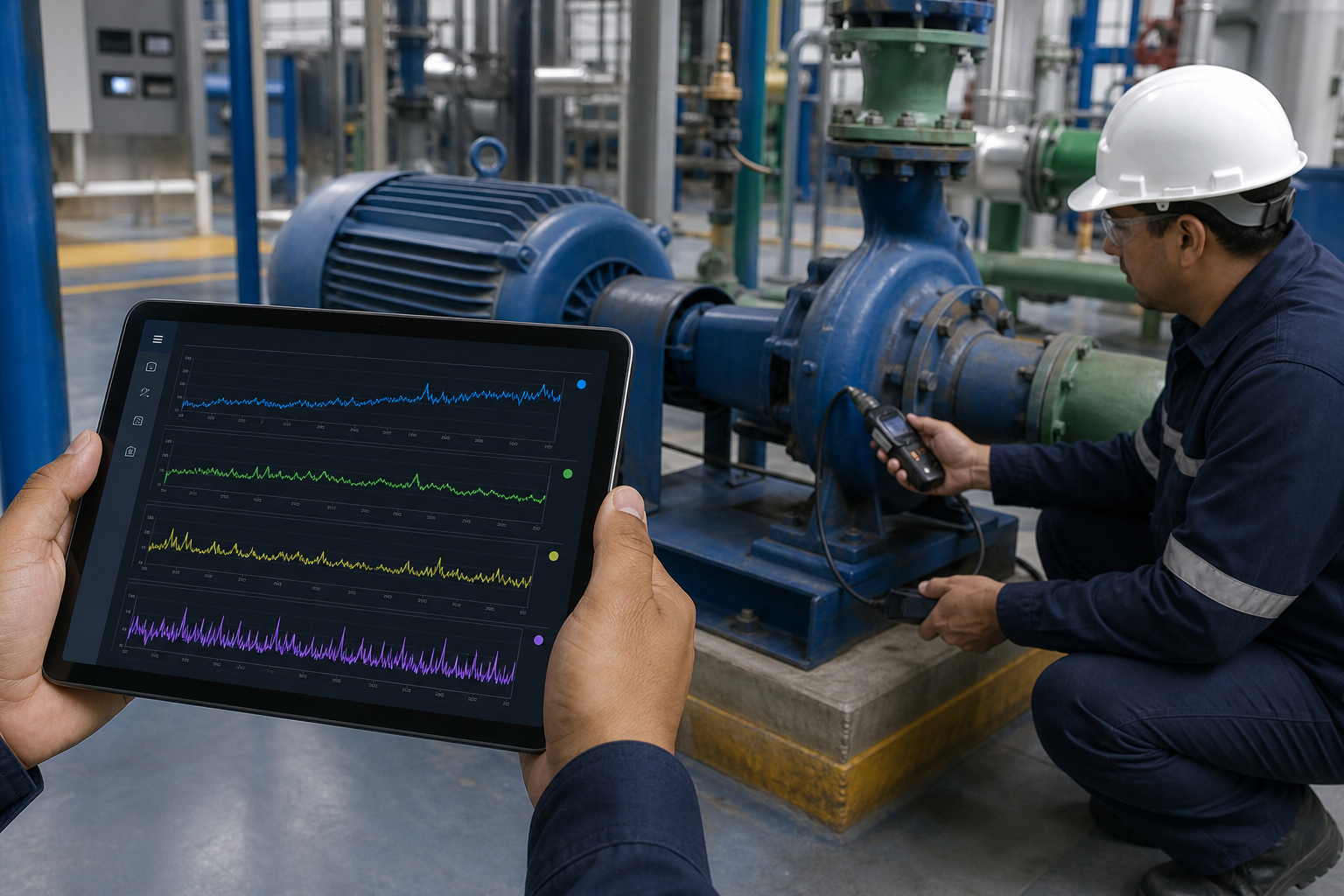

- Potencia cambiante junto con vibración: correlacione tendencias y programe una inspección mecánica antes de decidir una reparación.
Use la curva de la bomba y la curva del sistema para ubicar el punto de operación. Una lectura elevada es una señal para investigar, no una prueba única de cavitación, desgaste o sobredimensionamiento. Para revisar el comportamiento de la curva, consulte la guía de lectura de curvas de bombas centrífugas y el recurso de curvas y calculadoras técnicas.
Cómo estimar el costo con una factura de CFE
Empiece con la factura del centro de carga y la energía medida para la bomba durante el periodo correspondiente. Las tarifas industriales, incluida GDMTH, dependen de la categoría de servicio, la región y el mes; consulte los valores oficiales aplicables y no reutilice una tarifa mensual como si fuera fija durante todo el año.
La factura puede incluir cargos de energía y de demanda, entre otros conceptos. La demanda máxima del servicio se determina con intervalos de medición y corresponde a la instalación; no debe asignarse automáticamente a una sola bomba multiplicando su potencia nominal por una tarifa. Revise el recibo, el periodo de operación y la coincidencia de la carga con el máximo del sitio en la página oficial de tarifa CFE GDMTH. Para ampliar el análisis económico, use los datos medidos y los componentes de la tarifa aplicable al centro de carga.
Lista de verificación para una medición de campo
- Identifique bomba, motor, VFD, servicio, fluido y condición de proceso.
- Fotografíe o transcriba las placas del motor y del equipo; registre potencia, velocidad y tensión nominales.
- Defina qué se medirá y el punto eléctrico antes de iniciar; anote instrumento y operador.
- Registre kW o kWh junto con caudal, presiones, velocidad y hora.
- Anote cambios en válvulas, niveles, temperatura, viscosidad, turnos y bombas en paralelo.
- Calcule kWh/m³ solo si energía y volumen cubren el mismo intervalo.
- Compare condiciones equivalentes y revise curva de bomba y sistema antes de recomendar ajustes o reemplazo.
- Conserve las lecturas y observaciones para que mantenimiento e ingeniería puedan repetir la comparación.
Si necesita validar el punto de operación, las calculadoras de bombas pueden ayudar con estimaciones hidráulicas preliminares. Use sus resultados junto con datos medidos y límites declarados; no sustituyen la curva aplicable ni una revisión de ingeniería.
Preguntas frecuentes
¿Puedo calcular los kW de una bomba solo con la corriente?
No con precisión suficiente para una auditoría. La corriente puede servir para comparar cambios, pero también influyen tensión, fases, factor de potencia, desequilibrio y variador. Para una decisión importante, mida potencia activa con un instrumento compatible.
¿Cuándo se puede comparar el consumo en kWh/m³?
Cuando energía y volumen corresponden al mismo periodo y las condiciones de fluido, carga, caudal y calidad de proceso son comparables. Revise también si ambos equipos entregan el servicio requerido.
¿Un aumento de kW demuestra que la bomba está desgastada?
No. Puede deberse a cambios de caudal, carga, velocidad, fluido o pérdidas del sistema, además de condiciones mecánicas o eléctricas. Correlacione las lecturas con variables hidráulicas y una curva aplicable antes de decidir.
