Una curva de rendimiento describe lo que una bomba puede entregar bajo una configuración determinada. Para interpretarla correctamente, confirme primero a qué modelo, velocidad, impulsor y condiciones de prueba corresponde; después, localice el caudal y la carga requeridos y revise los demás datos en ese mismo punto.
Antes de leer la curva, confirme la configuración
La curva solo representa la configuración indicada en su ficha. Antes de usarla para seleccionar o diagnosticar una bomba, confirme el modelo y tamaño hidráulico; la velocidad de rotación (rpm) y frecuencia; el diámetro del impulsor; las unidades de caudal, carga, potencia y NPSH; el fluido y la base de prueba; y la revisión vigente de la curva aprobada. Muchas curvas se publican con agua, pero confirme siempre la base indicada por el fabricante.
No compare curvas de distintas velocidades o recortes de impulsor como si describieran el mismo equipo. Si la curva no identifica la configuración instalada o propuesta, solicite al fabricante o proveedor la versión correspondiente.
Lea primero la curva H-Q
En una curva H-Q, el eje horizontal muestra el caudal (Q) y el eje vertical la carga total desarrollada por la bomba (H). La línea aplicable indica la carga que la bomba puede entregar a cada caudal para la velocidad y el diámetro de impulsor señalados.
Ubique el caudal requerido en el eje Q y siga hasta la curva de la configuración correcta. Desde esa intersección, lea la carga disponible. La carga es energía por unidad de peso; no equivale directamente a una presión fija. La presión diferencial asociada depende también de la densidad del líquido. Si el gráfico ofrece varias curvas de impulsor, use la que corresponde al diámetro instalado o propuesto. El extremo de cierre (caudal cero) no es la carga disponible en el punto de diseño.
Encuentre el punto de operación

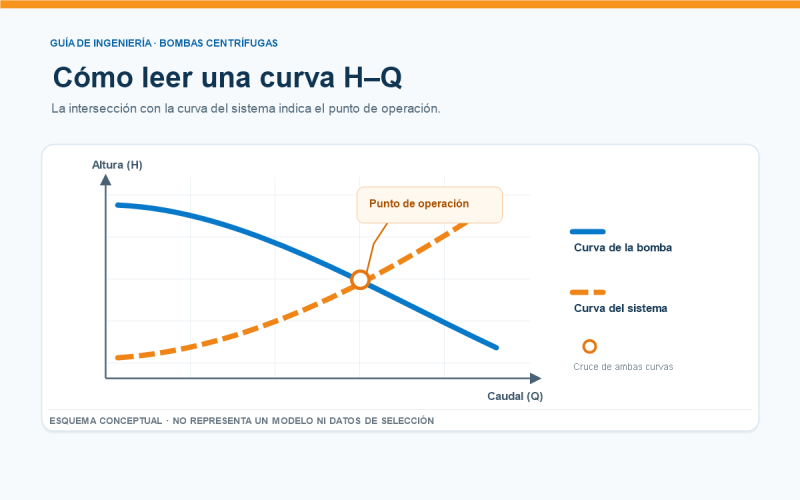

La curva de la bomba no determina por sí sola el caudal real. El punto de operación se encuentra donde la curva de la bomba cruza la curva del sistema: la carga que la bomba entrega coincide con la que la instalación requiere para ese caudal.
La curva del sistema reúne la carga estática y las pérdidas de la instalación. En un sistema sencillo, las pérdidas por fricción suelen aumentar aproximadamente con el cuadrado del caudal; válvulas, tuberías, equipos conectados y cambios de proceso pueden modificar esa relación. Una válvula más cerrada, una línea obstruida o un nivel de tanque distinto pueden mover el punto de operación aunque la bomba no haya cambiado.
Para una selección, contraste el punto con los caudales mínimo, normal y máximo previstos. Para un diagnóstico, reconstruya las condiciones actuales antes de concluir que la bomba perdió rendimiento o que necesita mayor potencia.
Ubique el BEP y confirme la región de operación
El BEP (Best Efficiency Point o punto de mejor eficiencia) es el punto de la curva en que la bomba alcanza su mayor eficiencia hidráulica para la configuración indicada. Es una referencia útil, pero no significa que la bomba solo pueda operar exactamente allí.
El POR (Preferred Operating Region) y el AOR (Allowable Operating Region) describen regiones de operación alrededor del comportamiento previsto. Sus límites dependen del tipo y diseño de la bomba y de la información del fabricante; no aplique un porcentaje único del caudal BEP a todos los equipos. Revise los límites documentados para la bomba específica y las condiciones de servicio.
Una operación persistente fuera de la región recomendada puede contribuir a recirculación, cargas hidráulicas, vibración, calentamiento o desgaste. Estos síntomas requieren medición y evaluación: por sí solos no demuestran una causa raíz.
Lea eficiencia y potencia en el mismo punto
Después de localizar el punto de operación, lea allí la eficiencia y la potencia absorbida que muestre la curva. Algunas fichas presentan potencia al eje (BHP o kW); confirme la leyenda para no confundirla con la potencia eléctrica que consume el motor.
La densidad o gravedad específica influye en la presión diferencial y en la potencia requerida para una carga y un caudal dados. Compruebe que la curva, el cálculo de potencia y la selección del motor correspondan al líquido real, a la velocidad y al rango de operación. La decisión final del motor también depende de la curva de potencia del fabricante y de los requisitos eléctricos y del proyecto.
Compare NPSHr de la bomba con NPSHa del sistema
La curva del fabricante indica el NPSHr requerido por la bomba a un caudal y velocidad determinados. El NPSHa disponible pertenece al sistema: depende de la presión absoluta en la succión, el nivel del líquido, su presión de vapor y las pérdidas en la línea de succión, entre otros términos.
Compare NPSHa y NPSHr en el mismo caudal, velocidad y unidad, y aplique el margen que corresponda a la bomba, al servicio y a la guía de ingeniería aplicable. No use un margen universal sin revisar las condiciones. La altitud reduce la presión atmosférica disponible en sistemas abiertos; para el cálculo en México, consulte la guía de NPSH y altitud y la calculadora NPSHa.
Confirme también el criterio indicado para NPSHr en la curva del fabricante. Cuando se usa NPSH3, ese valor corresponde al punto en que la cavitación reduce un 3 % la carga de la primera etapa; por ello, NPSHa igual a NPSH3 no garantiza ausencia de cavitación ni conserva la carga sin pérdida. Aplique el margen recomendado para la bomba y el servicio, conforme a la explicación de NPSH de Hydraulic Institute.
Qué cambia con la velocidad, el impulsor y el fluido
Para una misma bomba y geometría, las relaciones de afinidad permiten estimar cómo se desplaza la curva al cambiar la velocidad: el caudal varía aproximadamente en proporción a la velocidad, la carga al cuadrado de esa proporción y la potencia al cubo. Son estimaciones sujetas a límites de aplicación; el punto real también depende de la curva del sistema. Confirme la condición final con la curva del fabricante antes de especificar una velocidad.
Un cambio de diámetro de impulsor también requiere la curva del recorte correspondiente. No trate una regla aproximada como instrucción de mecanizado ni como sustituto de una curva validada.
La densidad cambia la relación entre carga y presión y afecta la potencia. La viscosidad puede modificar el caudal, la carga, la eficiencia y la potencia respecto al desempeño con agua. Para líquidos viscosos, use el método de corrección aplicable —por ejemplo, la guía ANSI/HI 9.6.7— y confirme sus límites; no multiplique una curva de agua por la gravedad específica como corrección completa.
Valide la curva con mediciones de campo
Cuando el equipo instalado no cumple el resultado esperado, compare la curva correcta con mediciones tomadas en una condición estable. Registre, según estén disponibles:
- Caudal medido y método de medición.
- Presiones de succión y descarga, ubicación de los instrumentos y si cada lectura es manométrica o absoluta.
- Velocidad real o frecuencia del variador.
- Temperatura, densidad o gravedad específica y viscosidad del líquido.
- Nivel del tanque, posición de válvulas, condición de filtros y cambios recientes del sistema.
- Corriente o potencia del motor, además de vibración, ruido, temperatura y fugas observadas.
Las lecturas de presión no siempre equivalen directamente a la carga total de la bomba: según la ubicación de los puntos de medición, pueden hacer falta correcciones de elevación y velocidad. Compare datos tomados en condiciones equivalentes y consulte el procedimiento de prueba de la planta o del fabricante.
Una coincidencia hidráulica no confirma el reemplazo directo
Una curva Q-H similar no demuestra que otra bomba o pieza encaje en la instalación. Además del desempeño hidráulico, verifique dimensiones de montaje y boquillas, eje y acoplamiento, cámara de sello, materiales, temperatura y configuración del proceso.
ASME B73.1 define requisitos de intercambiabilidad dimensional para bombas dentro de su alcance y con la misma designación dimensional; no demuestra por sí sola que cualquier componente interno de marcas o configuraciones distintas sea intercambiable. Para una revisión de Goulds 3196 o Durco Mark III, consulte la guía de comparación y verificación de componentes.
Recursos y datos para una revisión técnica
Para una revisión útil, envíe la curva vigente o una fotografía legible, modelo y tamaño, velocidad, diámetro del impulsor, caudales mínimo/normal/máximo, carga requerida y propiedades del líquido. Si la pregunta es sobre succión, incluya además temperatura, presión o nivel del tanque y datos de la línea de succión.
