El NPSH disponible pertenece al sistema y el NPSH requerido corresponde a la bomba. Para decidir si una curva es adecuada, ambos valores deben corresponder al mismo caudal, velocidad y configuración de impulsor, con las propiedades reales del líquido.
Qué se compara: NPSHa, NPSHr y NPSH3
| Dato | Qué representa | Fuente para la revisión |
|---|---|---|
| NPSHa | Altura neta positiva de succión disponible en el sistema. | Cálculo del sistema con presión, nivel, pérdidas y propiedades del líquido. |
| NPSHr | Valor requerido por la bomba para la condición especificada. | Curva o dato del fabricante para el caudal, velocidad y diámetro de impulsor correspondientes. |
| NPSH3 | Valor de prueba asociado con una caída del 3 % en la carga de la primera etapa. | Resultado del método de prueba de la bomba. |
La diferencia NPSHa − NPSHr expresa el margen como altura; la relación NPSHa/NPSHr expresa el margen como razón. Indique cuál criterio pide el proyecto y aplíquelo en las condiciones de operación relevantes.
ANSI/HI 9.6.1-2024 utiliza el NPSHr suministrado por el fabricante como referencia práctica para evaluar el margen y establece que ese valor no debe ser inferior al NPSH3 probado. El NPSH3 no significa ausencia de cavitación: identifica el punto de prueba asociado con la caída de carga definida. Tener NPSHa por encima de NPSHr tampoco garantiza por sí solo que no haya cavitación o desgaste; aplique el margen recomendado para el servicio. Consulte la explicación de Hydraulic Institute sobre la edición 2024.
Cómo estimar el NPSHa en una succión abierta

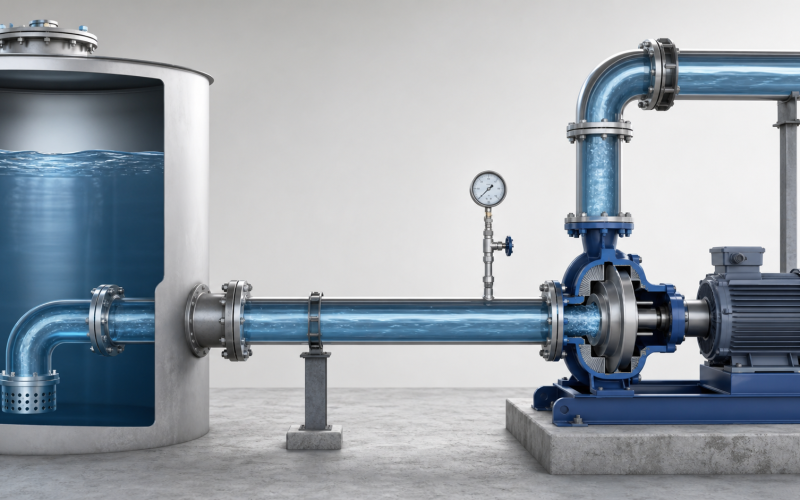

Para una fuente abierta a la atmósfera y con velocidad despreciable en la superficie del líquido, una forma de expresar el balance de energía hasta el plano de referencia de NPSH de la bomba es:
En este caso, la presión absoluta sobre la superficie es la presión atmosférica local. Use la presión del recipiente cuando la fuente esté cerrada o presurizada.
NPSHa — NPSH disponible en el plano de referencia de la bomba, m
Psuperficie,abs — presión absoluta sobre la superficie del líquido, Pa
ρ — densidad del líquido a la temperatura de operación, kg/m³
g — aceleración gravitacional usada en el cálculo, m/s²
zs — elevación de la superficie respecto al plano de referencia de NPSH; positiva para succión inundada y negativa cuando la bomba está por encima del nivel, m
hf — pérdidas de carga en la succión hasta el plano de referencia, m
Pv — presión absoluta de vapor del líquido a la temperatura de operación, Pa
Nota de ingeniería: Mantenga una base coherente de presión absoluta y use densidad y presión de vapor para la misma composición y temperatura. La ecuación supone que la velocidad en la superficie es despreciable. Si parte de una medición de presión en una toma de la tubería de succión, aplique la elevación, velocidad y pérdidas necesarias para trasladar esa medición al plano de referencia de NPSH; no sustituya directamente la presión manométrica.
En un recipiente cerrado, use la presión absoluta real del espacio de vapor. La presión atmosférica estimada por elevación no reemplaza la presión del recipiente. Registre también el plano de referencia de NPSH y cualquier diferencia de elevación hasta ese plano.
La calculadora de NPSHa ayuda a organizar las variables del sistema. Confirme las unidades, el sentido de la elevación y la base de presión antes de usar el resultado; después compárelo con la curva NPSHr de la bomba candidata.
Qué cambia con la altitud en México
En un tanque abierto, una mayor elevación suele corresponder a menor presión atmosférica estándar. Esto reduce el término de presión disponible en el balance de NPSHa. La tabla muestra únicamente ese componente expresado como altura equivalente de agua; no es el NPSHa de una instalación ni incluye nivel, temperatura, presión de vapor o pérdidas.
| Elevación de referencia | Presión atmosférica estándar aproximada | Componente equivalente de agua |
|---|---|---|
| 0 m | 101.3 kPa | 10.35 m |
| 1,500 m | 84.6 kPa | 8.64 m |
| 2,240 m | 77.2 kPa | 7.88 m |
| 2,600 m | 73.7 kPa | 7.53 m |
Los valores de presión son aproximaciones basadas en atmósfera estándar; la altura equivalente usa agua con densidad de 998.2 kg/m³ y g = 9.80665 m/s². La atmósfera estándar es un modelo de referencia, no una lectura barométrica del sitio. Para una decisión de compra, use la presión absoluta local de diseño o una medición representativa. El modelo estándar y sus supuestos se documentan en la publicación U.S. Standard Atmosphere 1976.
Cómo aplicar ANSI/HI 9.6.1-2024 al margen
La edición 2024 organiza la revisión alrededor de tres grupos de factores. Las recomendaciones de margen varían por aplicación; no se debe trasladar una relación o una diferencia fija de altura a todos los fluidos y bombas.
| Grupo de factores | Qué documentar |
|---|---|
| Líquido bombeado | Temperatura normal y máxima, presión de vapor, gases disueltos o arrastrados, sólidos, abrasividad, corrosividad y cambios previstos en la composición. |
| Efectos físicos de la bomba | Diseño de succión, velocidad, configuración y desgaste de componentes que puedan cambiar el desempeño hidráulico. |
| Sistema y sitio | Caudales y región de operación, nivel mínimo, presión de succión, pérdidas, transitorios, líneas de recirculación y operación de bombas en paralelo. |
Evalúe el NPSHa mínimo creíble y cómo cambian NPSHa y NPSHr en todo el rango de operación previsto. Una comprobación únicamente en el punto nominal puede omitir el caso crítico. La norma incluye orientación para determinar NPSHa y para evaluar medidas compensatorias cuando el margen recomendado no se alcanza; revise el texto aplicable y los requisitos del proyecto antes de fijar un criterio numérico. Consulte la edición vigente de ANSI/HI 9.6.1 y la guía de regiones de operación y NPSH.
Qué revisar antes de aceptar la curva de una bomba
Solicite información que corresponda al mismo servicio y a la configuración ofertada. Registre los datos faltantes como pendientes de confirmación, en lugar de sustituirlos por supuestos genéricos.
- Caudal mínimo, normal y máximo, además de velocidad y diámetro de impulsor de la curva ofertada.
- Curvas de carga y NPSHr del fabricante para la configuración, velocidad y condición de prueba indicadas.
- Fluido y composición, temperatura, densidad y presión de vapor para las condiciones relevantes.
- Tipo de fuente de succión, presión absoluta o presión del recipiente, niveles mínimo y normal, y elevación de la bomba.
- Diámetros, accesorios, filtros, válvulas y pérdidas de la línea de succión en los caudales evaluados.
- Criterio de margen requerido por el proyecto, la aplicación y la edición de la norma aplicable.
Si se trata de una bomba instalada, contraste la curva y los datos de placa con la condición real de operación. Para preparar una solicitud más amplia, use la guía de RFQ para bombas centrífugas.
Qué hacer cuando faltan datos o margen
Primero identifique qué término domina la incertidumbre: presión o nivel de la fuente, temperatura y presión de vapor, pérdidas de succión o curva NPSHr de la bomba. Una medición, cálculo o dato de fabricante mejor definido puede cambiar la comparación. Si el margen sigue siendo insuficiente, la norma contempla evaluar opciones del sistema y de la bomba con el fabricante, como reducir pérdidas, revisar la condición de operación o considerar otra selección. La medida apropiada depende del servicio y requiere confirmar su efecto en caudal, carga, potencia y límites operativos.
Los síntomas como ruido, vibración o pérdida de capacidad no identifican por sí solos cavitación. Para separar causas hidráulicas, aireación y restricciones de succión, registre presión, caudal, temperatura, nivel y estado de filtros en la misma condición. Consulte también la guía de NPSH y prevención de cavitación y la de diseño de la succión.
Preguntas frecuentes sobre NPSH y altitud
¿La altitud cambia el NPSHr de la bomba?
La altitud afecta directamente la presión atmosférica disponible en un sistema abierto y, por tanto, el NPSHa calculado para ese sistema. El NPSHr es un dato de la bomba para una condición de operación y debe consultarse en la curva del fabricante.
¿Si NPSHa es mayor que NPSHr ya no puede haber cavitación?
No necesariamente. NPSHr y NPSH3 se relacionan con criterios de desempeño y prueba; la aplicación necesita el margen que corresponda a sus condiciones. La comparación tampoco descarta otros problemas de succión, como aire entrampado o flujo no uniforme.
¿Puedo usar la presión estándar por elevación como presión real de mi planta?
Úsela como estimación preliminar. Las condiciones meteorológicas locales cambian la presión barométrica; en recipientes cerrados use la presión absoluta real del sistema.
Fuentes y alcance de esta guía
- Hydraulic Institute, ANSI/HI 9.6.1-2024: alcance y versión vigente.
- Hydraulic Institute: resumen de cambios de la edición 2024.
- NOAA, U.S. Standard Atmosphere 1976: modelo atmosférico de referencia.
Esta guía explica una revisión preliminar de NPSH. La selección final debe usar datos del sitio, la curva del fabricante y el criterio de margen aplicable al proyecto. No sustituye el texto completo de ANSI/HI 9.6.1 ni una revisión de ingeniería.
