Empiece por ubicar el punto real en la curva correspondiente a la velocidad y al impulsor instalados. Después relacione NPSHa, NPSHr y mediciones tomadas bajo la misma condición de proceso. Los límites POR y AOR deben corresponder a la bomba y al servicio evaluados.
Respuesta rápida: qué correlacionar antes de atribuir la causa
| Pregunta | Evidencia necesaria |
|---|---|
| ¿Cuál es el punto real? | Caudal, presión o carga, velocidad, diámetro del impulsor y curva vigente. |
| ¿Qué región corresponde? | BEP y límites POR/AOR de esa bomba, configuración y condición de servicio. |
| ¿Cómo está la succión? | NPSHa del sistema y NPSHr de la curva para el caudal y velocidad medidos. |
| ¿Qué cambió con el síntoma? | Tendencia de vibración, ruido, temperatura, potencia, presiones y cambios del proceso. |
Una lectura aislada orienta, pero no demuestra una causa. Compare mediciones repetibles y anote cuáles fueron medidas, calculadas o tomadas de una curva.
Confirme el punto real de operación
Registre el caudal y la presión de succión y descarga durante una condición representativa. Añada velocidad real, diámetro del impulsor, propiedades del líquido, posición de válvulas y estado de filtros o coladores. Un dato de placa o la posición de una válvula no sustituyen la medición del punto hidráulico.
Ubique el punto caudal-carga en la curva que corresponde a la configuración instalada. Si no coincide, revise primero instrumentos, unidades, velocidad, diámetro del impulsor, curva usada y cambios en la tubería o en el proceso.

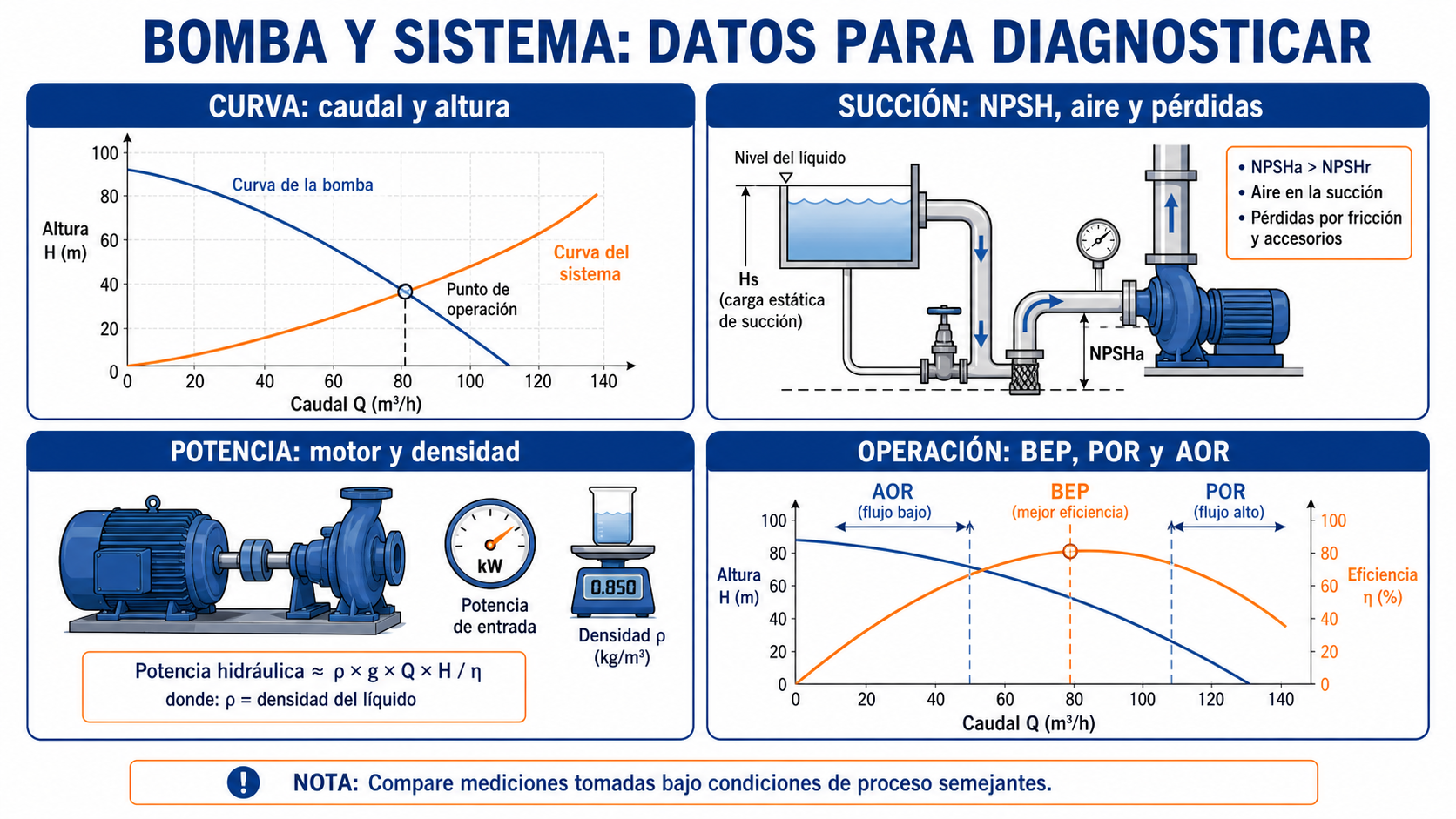

Interprete BEP, POR y AOR con la documentación de la bomba
El BEP es el punto de mejor eficiencia para una curva y configuración determinadas. La POR es la región preferida de operación; la AOR es el rango permitido bajo los límites aplicables. Ninguna de estas regiones debe asumirse como un porcentaje universal para todas las bombas.
ANSI/HI 9.6.3-2024 trata las regiones de operación según características de la bomba, incluida la velocidad específica, y considera factores de diseño y aplicación. Use el rango informado para el modelo y servicio evaluados; si no está disponible, solicítelo al fabricante o al proveedor. La guía de BEP, eficiencia y confiabilidad amplía estos conceptos.
Qué investigar a bajo y alto caudal
| Condición observada | Qué revisar primero |
|---|---|
| Operación sostenida a bajo caudal | Caudal mínimo indicado por el fabricante, recirculación interna, calentamiento, vibración y condición de bypass. La recirculación es una hipótesis que debe contrastarse con mediciones. |
| Caudal elevado o desplazamiento hacia el extremo de alto caudal de la curva (run-out) | Curvas de carga, potencia y NPSHr; capacidad del motor; presión y pérdidas de succión; límites de velocidad y del proceso. |
| El síntoma aparece después de un cambio del sistema | Nivel, temperatura, válvulas, filtros, tubería, equipos en paralelo, control y curva del sistema. |
La dirección y la magnitud de los efectos dependen de la bomba, su curva y el líquido. Para un análisis específico de fuerzas y bajo caudal, consulte la guía sobre empuje radial a bajo caudal.
Compare NPSHa y NPSHr en cada condición relevante
NPSHa describe lo que aporta el sistema de succión; NPSHr corresponde al requerimiento de la bomba según la curva y su base de ensayo. Compárelos con las mismas unidades, referencia, velocidad, líquido y caudal. La diferencia entre ambos es el margen disponible; no la sustituya por un cociente fijo ni por una regla única aplicable a cualquier servicio.
Evalúe los escenarios que puedan reducir el margen: nivel mínimo, temperatura máxima, caudal alto, cambios de presión, filtro sucio o pérdidas adicionales. ANSI/HI 9.6.1-2024 presenta la evaluación del margen según la aplicación, el diseño y el flujo relativo al BEP. Para el cálculo y la corrección por altitud en México, consulte la guía de NPSHa y NPSHr y, si corresponde, la calculadora NPSHa.
Use síntomas para elegir pruebas, no para confirmar una falla
| Observación | Comprobaciones que ayudan a distinguir causas |
|---|---|
| Ruido, vibración o presión fluctuante | Repita lecturas de caudal, presión, nivel y temperatura; revise aireación, condición de succión, tendencia de vibración y curva aplicable. El sonido por sí solo no confirma cavitación. |
| El síntoma cambia cuando cambia el caudal | Registre ambos puntos sobre la curva, la posición de válvulas y la respuesta de potencia, NPSH y temperatura. No suponga que una prueba de estrangulamiento identifica la causa. |
| Falla repetida del sello o temperatura elevada | Revise condición hidráulica junto con alineación, lubricación, instalación, cámara de sello, auxiliares y fluido. |
Si el problema parece estar en la toma, las pérdidas o la entrada de aire, siga una revisión del recorrido desde la fuente hasta la brida de succión; vea la guía sobre diseño y diagnóstico de la succión.
Secuencia práctica para el diagnóstico en planta
- Identifique bomba, velocidad, impulsor, curva y condición del proceso.
- Mida caudal, presiones y variables del líquido en una condición estable; anote instrumentos, ubicación y unidades.
- Marque el punto real y el rango normal, mínimo y máximo sobre la curva correspondiente.
- Compare NPSHa y NPSHr, potencia, temperatura y vibración para esos mismos escenarios; registre incertidumbres o datos faltantes.
- Defina la siguiente comprobación con el procedimiento de planta y los límites del fabricante antes de cambiar válvulas, velocidad, impulsor o equipo.
Información útil para una revisión de ingeniería
Comparta el modelo y tamaño, curva vigente, velocidad y diámetro del impulsor; caudal mínimo, normal y máximo; presiones y nivel de succión; temperatura y propiedades del líquido; potencia, vibración y temperaturas; posición de válvulas y estado de filtros; fotos de la instalación y momento en que aparece el síntoma. Indique qué valores son medidos y cuáles estimados. Estos datos ayudan a separar una condición del sistema de una posible desviación de la bomba.
Para una consulta de suministro o reemplazo, reúna también placa, plano y dimensiones, y use la guía de datos necesarios para una RFQ de bomba ANSI. La compatibilidad y el desempeño deben confirmarse para la configuración y el servicio específicos.
