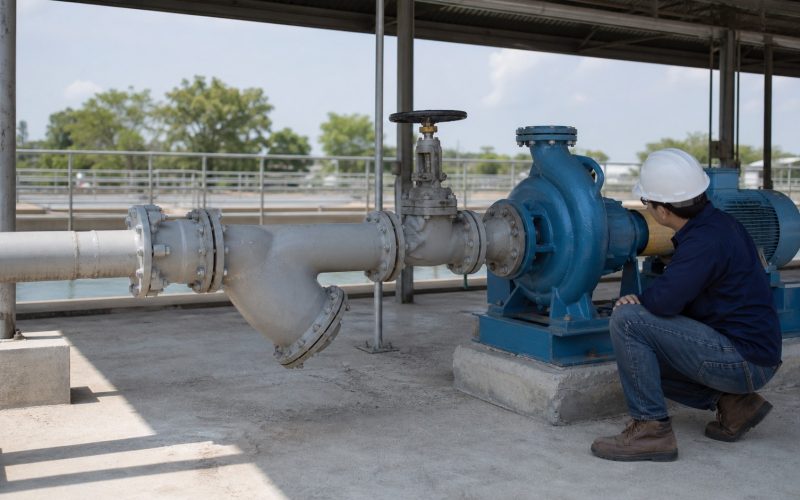

La revisión debe empezar en la fuente del líquido y seguir el recorrido hasta la brida de succión. No aplique una distancia universal de “X diámetros”: identifique dónde se generan pérdidas, aire atrapado, giro del flujo o cambios de condición con el nivel y el caudal.
Respuesta rápida: cinco problemas de succión que afectan a una bomba
| Problema | Qué puede observarse | Qué verificar |
|---|---|---|
| Aire atrapado o entrada de aire | Caudal inestable, ruido o pérdida intermitente. | Puntos altos, juntas, nivel, venteo y remolinos. |
| Restricción | Caída de capacidad o margen de NPSH. | Colador, válvulas, reducciones y pérdidas. |
| Vórtice en tanque o cárcamo | Aireación y fluctuación de presión. | Nivel, geometría de entrada y bombas en servicio. |
| Flujo no uniforme | Vibración o carga hidráulica variable. | Codos, accesorios cercanos y distribución. |
| Carga externa | Desalineación o esfuerzo en la boquilla. | Soportes, expansión y alineación de tubería. |

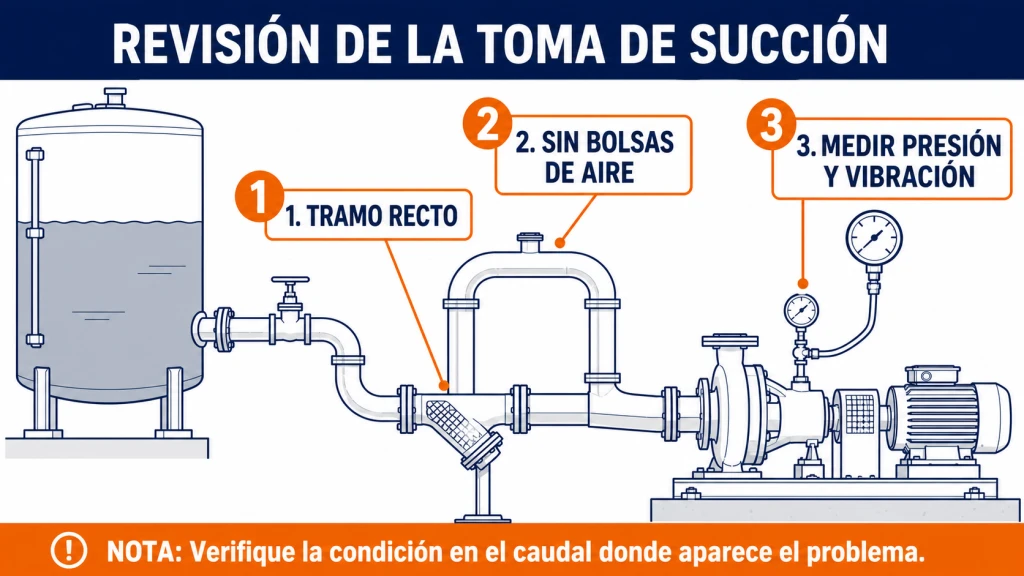

Dibuje la fuente, los niveles y el recorrido completo de la succión
Trace un croquis desde el tanque, cárcamo o recipiente hasta la bomba. Incluya nivel mínimo, normal y máximo; elevaciones; diámetro y longitud aproximados; válvulas, filtros, reducciones, codos, derivaciones y líneas compartidas. Señale dónde puede entrar o acumularse aire y qué cambia cuando operan otras bombas.
Evite puntos donde pueda acumularse aire
Busque puntos altos, cambios de pendiente, juntas por las que pueda entrar aire, venteos insuficientes y entradas turbulentas. Una bolsa de aire puede producir síntomas intermitentes y desaparecer cuando cambian el nivel o el caudal. Confirme la geometría en campo; el isométrico puede no reflejar modificaciones posteriores.
Revise codos, reducciones y accesorios cerca de la bomba
Los accesorios próximos a la brida de succión pueden generar separación, giro o distribución no uniforme. Revise su orientación, las transiciones, el diámetro interno y el espacio disponible junto con el arreglo completo. Una reducción concéntrica o excéntrica no es automáticamente correcta para todos los montajes.
La longitud recta requerida depende de la configuración y de los accesorios instalados. Consulte el alcance de ANSI/HI 9.6.6, Rotodynamic Pumps for Pump Piping, la documentación del fabricante y los requisitos del proyecto. Si el espacio no permite el arreglo recomendado, documente la geometría y las condiciones de operación para evaluar una alternativa de ingeniería; no dé por hecho que un acondicionador de flujo compensa cualquier instalación.
Vórtices y nivel de sumergencia en tanques, cárcamos o recipientes abiertos
Observe remolinos, espuma, entrada lateral, flujo de retorno y cambios de nivel. El nivel de sumergencia y la geometría de la toma deben revisarse para el tanque y la combinación real de equipos; una cifra universal no sustituye el análisis. Si el síntoma aparece sólo cuando baja el nivel, registre esa condición y qué bombas están operando.
Para tomas de superficie, cárcamos y arreglos de entrada, consulte el alcance de ANSI/HI 9.8 (2024), Rotodynamic Pumps for Pump Intake Design. La revisión de la tubería conectada a la bomba corresponde al alcance de ANSI/HI 9.6.6.
Coladores, válvulas y accesorios que agregan pérdidas
Revise ensuciamiento, posición de válvulas, área libre, obstrucciones, posible entrada de aire y diferencial de presión en filtros o coladores cuando haya instrumentos disponibles. Una pérdida puede cambiar al variar el fluido, el nivel o el caudal. Compare la condición de operación con una lectura de referencia tomada después de limpiar o ajustar el sistema.
Soporte de tubería y cargas externas sobre la bomba
La tubería debe sostenerse de manera independiente y permitir expansión, vibración y mantenimiento. Compruebe que no se fuerce la brida al cerrar los pernos, que los soportes no hayan cambiado de posición y que una modificación no transfiera peso a la carcasa. Las cargas externas pueden contribuir a desalineación, vibración o desgaste aunque el cálculo hidráulico sea correcto.
Compare las cargas con los límites correspondientes a la configuración instalada y la documentación del fabricante. Para el marco de evaluación de cargas en boquillas, consulte ANSI/HI 9.6.2-2021, Rotodynamic Pumps for Assessment of Applied Nozzle Loads; no infiera un límite universal a partir del tamaño nominal de la bomba.

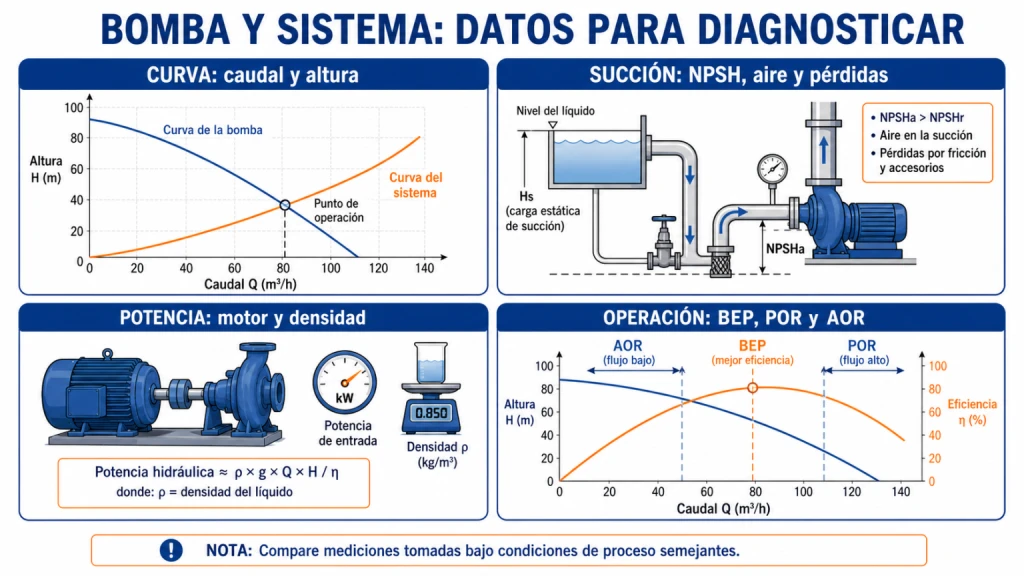

Cómo la succión modifica el NPSHa
El NPSHa depende de la presión o altura de la fuente, la presión de vapor a la temperatura real y las pérdidas de la succión. Registre el nivel bajo, la temperatura alta, el caudal, el estado del filtro y cualquier presión medida. Para revisar NPSHa, NPSHr y el efecto de la altitud, consulte la guía de NPSH para condiciones de operación en México. La calculadora de NPSHa puede apoyar una primera revisión con datos consistentes; no sustituye la validación del sistema. Cuando use una lectura de presión para estimar el NPSHa, confirme si el instrumento reporta presión manométrica o absoluta y convierta los datos a una misma referencia antes de calcular. En recipientes presurizados, registre también la presión del espacio de vapor.
Mediciones para orientar el diagnóstico
Registre presión de succión, nivel, temperatura, caudal, estado de filtros y vibración durante la misma condición de operación. La tabla organiza comprobaciones iniciales; ninguna señal aislada confirma la causa. Cambie una variable sólo si el procedimiento de la planta lo permite.
| Señal observada | Datos para comparar | Siguiente revisión |
|---|---|---|
| Caudal inestable o pérdida intermitente | Nivel, presión de succión, válvulas y condición de operación de otras bombas. | Puntos altos, posibles entradas de aire, venteos y geometría de la toma. |
| Capacidad menor que la esperada | Caudal, presiones, velocidad, posición de válvulas y diferencial del filtro si está instrumentado. | Obstrucciones, colador, accesorios, nivel y pérdidas de la línea. |
| Ruido o vibración nuevos | Lecturas repetibles en los mismos puntos, velocidad, caudal, presiones y temperatura. | Correlacione los cambios con nivel, succión, filtro, alineación y modificaciones recientes; el sonido por sí solo no diagnostica cavitación. |
| Síntoma después de intervenir la tubería | Configuración anterior y actual, soportes, instrumentos y condición de operación. | Revise el cambio realizado y repita las mediciones en condiciones comparables. |
Para interpretar mediciones de vibración, registre también la ubicación, dirección, instrumento y unidades; consulte la guía de medición de vibración en bombas. No use una frecuencia o un umbral aislado como diagnóstico universal.
Qué revisar después de una modificación de tubería
Después de cambiar una válvula, filtro, diámetro, soporte, línea compartida o punto de descarga:
- Actualice el croquis de campo y anote qué se modificó y cuándo.
- Registre caudal, presiones, nivel, temperatura, vibración y posición de válvulas en una condición identificable.
- Compare con la línea base bajo condiciones equivalentes y revise pérdidas, entrada de aire y cargas mecánicas.
- Repita las lecturas después del ajuste y conserve la configuración para comparar cambios de nivel o régimen.
Un síntoma posterior a la modificación puede relacionarse con la nueva pérdida, el aire o la carga transmitida por la tubería; no atribuya la causa a la bomba sin comparar las mediciones.
Por qué una bomba de reemplazo no corrige un sistema de succión deficiente
Aunque una bomba de reemplazo encaje en las interfaces, la succión puede seguir teniendo aire, vórtices, restricciones o NPSHa insuficiente. La compatibilidad mecánica no sustituye la validación del sistema. Corrija la línea, el tanque o el control cuando las mediciones indiquen que allí está el problema y vuelva a comprobar la condición.
Antes de solicitar una alternativa, reúna la información de campo en cuatro grupos:
| Grupo | Información útil |
|---|---|
| Operación | Caudal mínimo, normal y máximo; presiones de succión y descarga indicando si son manométricas o absolutas; temperatura y cambios de régimen. |
| Fuente y fluido | Tanque abierto, recipiente presurizado o cárcamo; nivel mínimo y normal; fluido, temperatura y presencia de espuma, gases o sólidos; densidad, viscosidad y presión de vapor cuando estén disponibles. |
| Tubería de succión | Diámetro, recorrido, elevaciones, accesorios, posición de reducciones, válvulas, filtro y soportes. |
| Evidencia de campo | Isométrico o croquis con dimensiones aproximadas, fotografías de la toma y accesorios, lecturas y fecha de cada cambio. |
Con estos datos se puede analizar el sistema sin convertir una observación aislada en una especificación de bomba. Para el arranque y la verificación posterior, consulte el checklist de puesta en marcha. Si el síntoma principal es ruido, use el diagnóstico de ruido para organizar las mediciones.
La revisión debe terminar con una acción verificable: corregir una entrada de aire, limpiar o redimensionar un accesorio, mejorar el soporte, modificar el control o reevaluar el equipo. Después de intervenir, repita las mismas lecturas y registre fecha, configuración y resultado.
