Esta guía se limita a la inspección previa al primer arranque y al registro de la primera operación estable. No sustituye la selección hidráulica, el procedimiento aprobado de la planta ni el manual de instalación, operación y mantenimiento (IOM) del modelo instalado. Para preparar la compra, consulte la guía de RFQ para bombas ANSI; la selección del punto de operación se explica en la guía de selección hidráulica. Si se trata de un reemplazo, la compatibilidad debe validarse con los planos, la curva y el IOM de la configuración exacta; esta guía no aprueba intercambiabilidad.

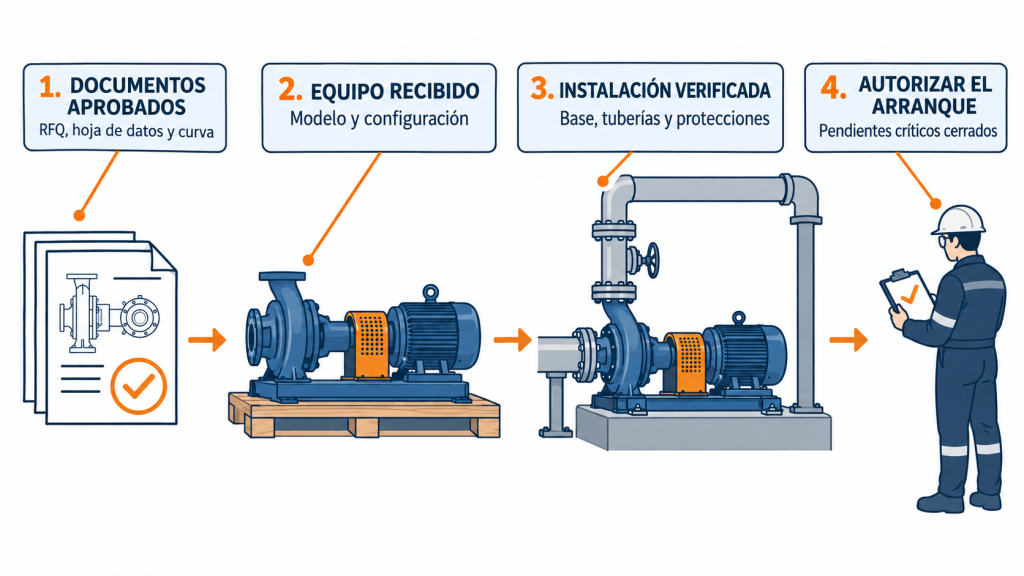

Qué debe estar cerrado antes del primer arranque
Revise los cuatro frentes y conserve evidencia suficiente para que proceso, montaje, mantenimiento y compras puedan resolver cualquier desviación antes de energizar.
| Frente | Confirmación | Evidencia de cierre |
|---|---|---|
| RFQ y suministro | Modelo, tamaño, materiales, sello, motor, curva y alcance coinciden con los documentos aprobados. | Placa, hoja de datos, curva, orden de compra y desviaciones resueltas. |
| Instalación | Base, acoplamiento, guarda, tubería, auxiliares e instrumentos corresponden al diseño. | Registros de montaje, alineación y revisión de cargas según el proyecto. |
| Prearranque | El IOM aplicable y el procedimiento de planta se revisaron; proceso, sello, lubricación y protecciones están listos. | Lista de verificación y pendientes cerrados o escalados. |
| Primera operación | La condición estable puede medirse y compararse con la curva y la hoja de datos aprobadas. | Lecturas con unidades, estado del sistema, hora y responsable. |
Confirmar el equipo recibido contra la RFQ y la hoja de datos
Compare la placa y la configuración suministrada con la orden de compra, la hoja de datos, la curva aprobada, los planos y la lista de materiales. Revise caudal y carga requeridos, velocidad, impulsor, potencia, materiales mojados, sello y motor. Si falta un documento o existe una desviación, registre el dato pendiente y obtenga una resolución técnica antes de aceptar el equipo para el arranque.
La selección hidráulica ocurre antes de esta etapa. Un tamaño nominal o una conexión compatible no confirman por sí solos que la bomba entregue el servicio requerido.
Identificación, configuración y sentido de giro
Registre fabricante, modelo, tamaño, número de serie, velocidad, motor, impulsor, sello y ubicación. Verifique el sentido de giro según el IOM y el procedimiento aprobado para el conjunto instalado. La comprobación debe realizarla personal autorizado, con el aislamiento eléctrico y las protecciones gestionados conforme al procedimiento de planta; no improvise conexiones ni puentee dispositivos de seguridad.
Si el equipo fue modificado, documente qué cambió y qué documento autoriza la configuración actual. Resuelva las diferencias frente a la hoja de datos antes de operar.
Base, alineación, acoplamiento y cargas de tubería
Confirme que la base, los pernos, las placas y los apoyos estén terminados. Revise el acoplamiento y la guarda; registre el método, las condiciones y el resultado de la alineación conforme al fabricante. Si el equipo requiere compensación térmica, deje documentada la condición prevista para la temperatura de operación.
La tubería debe tener soportes propios y llegar a las boquillas sin forzar la carcasa. No use los pernos de las bridas para corregir una desalineación. Compruebe las cargas o deformaciones con los criterios del fabricante y del proyecto; no aplique una tolerancia universal a todas las bombas.
Succión, cebado y condiciones del proceso
Inspeccione el recorrido desde la fuente del líquido hasta la brida de succión: nivel y presión disponibles, válvulas, filtros, reducciones, puntos altos, bolsas de aire posibles y soportes. Confirme que el método de llenado o cebado corresponda al diseño de la bomba y que fluido, temperatura y condiciones de succión coincidan con la hoja de datos.
Una succión deficiente puede reducir el NPSH disponible y provocar inestabilidad. Si las lecturas o la condición del sistema no coinciden con la base aprobada, revise el origen antes de atribuir el problema a la bomba. Para una inspección más detallada, consulte la guía de diseño e inspección de la succión y la guía de NPSH y cavitación.
Sello mecánico, conexiones auxiliares y lubricación
Compare el sello instalado con la hoja de datos y el plano aplicable: tipo, materiales, cámara, presión, temperatura y conexiones auxiliares. Si el diseño incluye lavado, enfriamiento, barrera, drenaje u otro servicio, confirme que las líneas y condiciones correspondan a la configuración aprobada. No deduzca un plan de sello por la familia de la bomba.
Confirme el tipo, nivel y condición del lubricante conforme al IOM del bastidor instalado. Registre cualquier duda sobre una conexión auxiliar, la circulación requerida o el lubricante antes de arrancar.

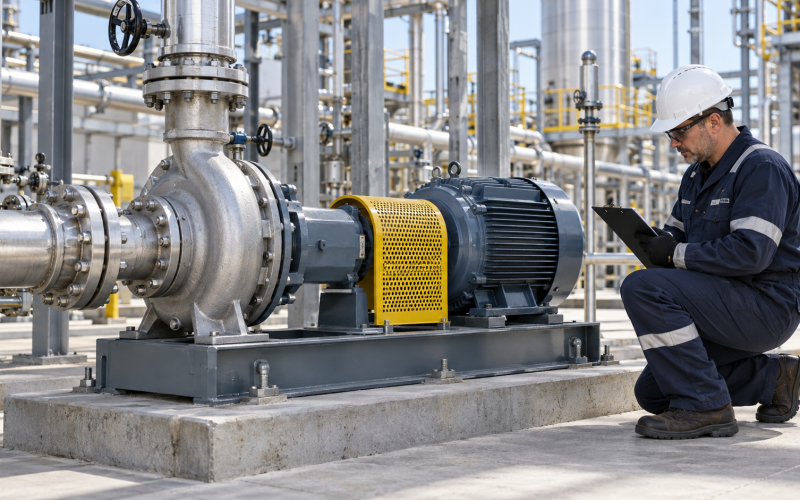

Lista de verificación previa al arranque
Use el procedimiento aprobado de la planta y el IOM del modelo exacto. Para cada punto, registre quién lo verificó y qué documento o lectura respalda el cierre.
| Punto de control | Confirmación y evidencia |
|---|---|
| Equipo y documentos | Identificación y configuración coinciden con lo aprobado; no quedan desviaciones críticas abiertas. |
| Llenado y proceso | Bomba llena o cebada según el diseño; fluido y condición de proceso corresponden al procedimiento. |
| Sello y lubricación | Sello, servicios auxiliares y lubricante disponibles según la hoja de datos y el IOM. |
| Válvulas y tuberías | Posiciones de válvulas confirmadas en el procedimiento; soportes y conexiones revisados. |
| Montaje y protección | Base, alineación, acoplamiento y guarda revisados; aislamiento y protecciones listos para operar. |
| Instrumentos y alarmas | Instrumentos, alarmas e interlocks requeridos están habilitados y disponibles. |
| Personal y respuesta | Responsables conocen la secuencia, quién puede detener el equipo y cómo registrar resultados. |
No puentee interlocks ni cambie protecciones para forzar una prueba. La posición de válvulas, la secuencia de arranque y los límites de operación dependen de la bomba y del sistema; siga el procedimiento aprobado.

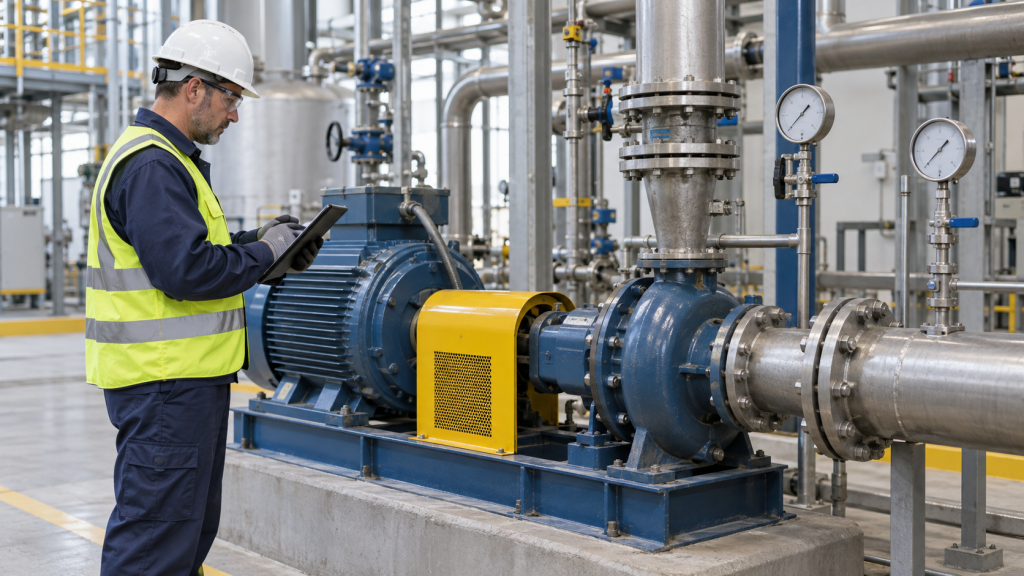

Qué registrar durante la primera operación estable
Al alcanzar una condición estable, registre las variables en la misma condición de operación. Anote estado de válvulas, velocidad, frecuencia del variador si aplica, fluido y temperatura; después compare el punto medido con la curva y la hoja de datos aprobadas. Si una variable no puede medirse, márquela como desconocida en lugar de sustituirla por una estimación no identificada.
| Variable | Qué registrar | Contexto de la lectura |
|---|---|---|
| Caudal y presión | Caudal, presión de succión y presión de descarga. | Instrumento, unidades, condición de proceso y posición de válvulas. |
| Accionamiento | Velocidad, frecuencia y corriente o potencia disponible. | Motor, variador y condición de carga. |
| Estado mecánico | Temperatura de rodamientos, vibración, fugas, ruido y observaciones. | Puntos y método de medición, tiempo desde el arranque y condición del fluido. |
| Desviaciones | Alarmas, lecturas fuera de lo esperado y acciones realizadas. | Responsable, hora, decisión y documento de referencia. |

Cuándo detenerse y revisar
No autorice el arranque o detenga el equipo conforme al procedimiento de planta si detecta una de estas condiciones. Registre la hora, la lectura o evidencia y la decisión tomada antes de repetir una prueba.
| Señal o desviación | Acción antes de continuar |
|---|---|
| Configuración diferente a la aprobada | Documentar el cambio y obtener revisión técnica de su impacto antes de autorizar el arranque. |
| Llenado, lubricación o servicio del sello sin confirmar | No iniciar hasta verificar el requisito en el IOM y restablecer la condición especificada. |
| Contacto, pérdida de cebado, fuga creciente, ruido, vibración o temperatura anormal | Detener según el procedimiento; registrar la condición e investigar la causa antes de reintentar. |
| Caudal, presión, potencia o alarma fuera de lo previsto | Comparar con la curva, hoja de datos y límites aprobados; escalar la desviación al responsable técnico. |
Un síntoma aislado no identifica por sí solo la causa raíz. No convierta una lectura fuera de criterio en un límite universal: aplique los valores del IOM, la hoja de datos, la protección y el procedimiento correspondientes al equipo real.
Cierre: dejar documentada la decisión de arranque
El registro de puesta en marcha debe permitir reconstruir qué equipo se revisó, bajo qué condición operó y qué pendientes quedaron. Cierre la revisión con estos resultados:
| Criterio de cierre | Registro de salida |
|---|---|
| Equipo verificado | Identificación, documentos de suministro y desviaciones con su disposición. |
| Instalación lista | Lista previa firmada y referencia al IOM y procedimiento de planta aplicables. |
| Operación comparada | Lecturas con unidades y condición de proceso, contrastadas con curva y hoja de datos. |
| Pendientes asignados | Acción, responsable, fecha o criterio de cierre y autorización documentados. |
Para una referencia general en México, consulte el apartado de pruebas y puesta en servicio de la guía de instalación de equipo electromecánico de CONAGUA; sus secuencias también dependen del tipo de bomba y del servicio. Para un modelo específico, prevalece el IOM correspondiente, como el manual oficial de Goulds LF 3196 i-FRAME, que solo aplica a esa configuración.
Si la selección o los datos de compra aún no están cerrados, vuelva a la guía de RFQ. Si el punto hidráulico requiere revisión, consulte la guía de selección antes de convertir una desviación de arranque en un cambio de bomba.
