Cómo seleccionar una bomba ANSI B73.1: guía de caudal, NPSH y materiales

1. Define el rango de trabajo

Registra el caudal mínimo, normal y máximo, e indica cuánto tiempo opera la bomba en cada condición. El mínimo puede ocurrir durante el arranque o una carga reducida; el máximo, en una campaña o ampliación. Especificar solo el caudal nominal puede ocultar condiciones que cambian la selección.

Para cada caudal, reúne niveles de los tanques, presión requerida, desnivel y datos de tuberías, válvulas, filtros, codos e intercambiadores. En una instalación existente, identifica qué componentes pueden cambiar de posición o condición.

2. Confirma el punto de operación

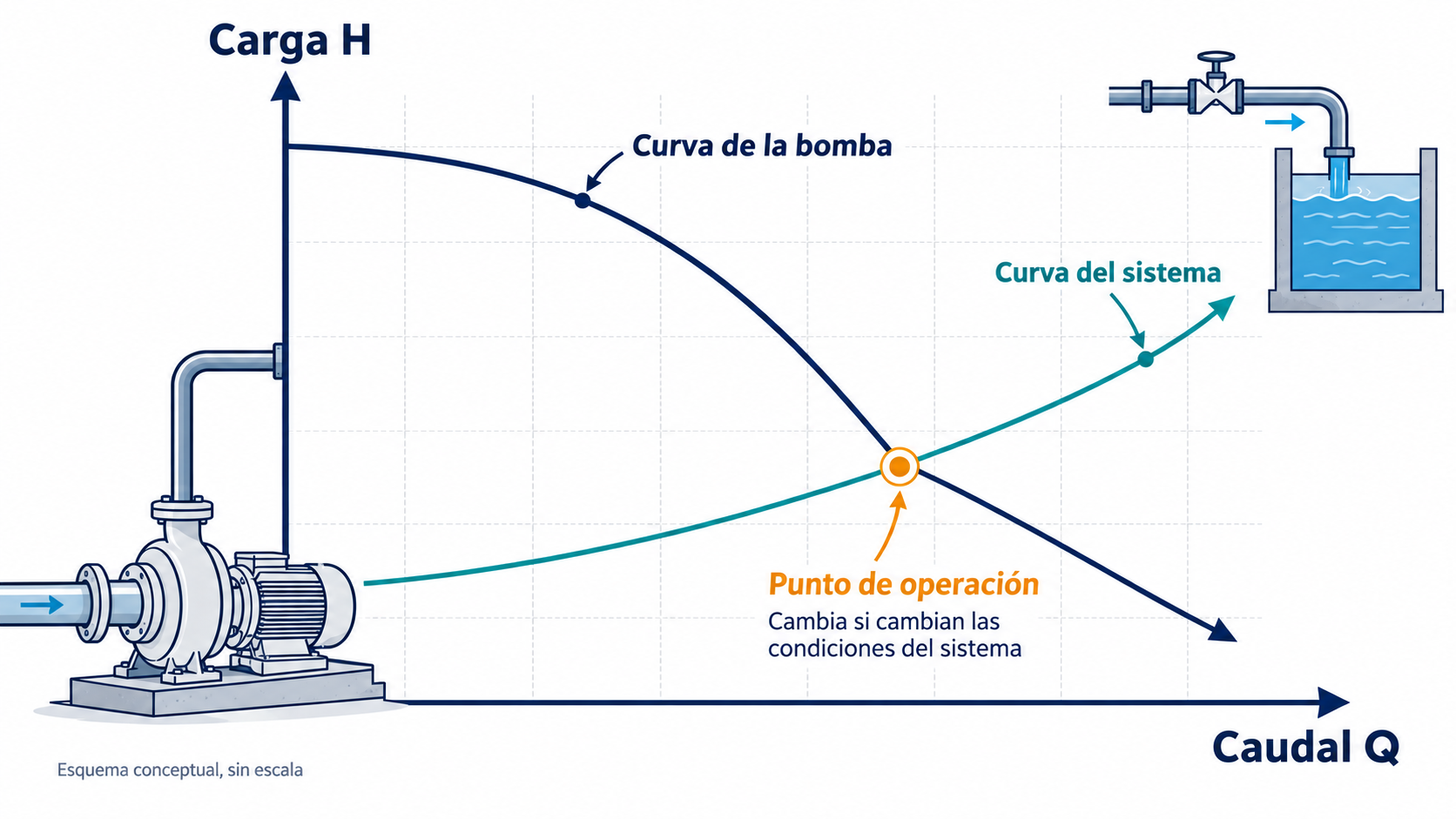

La curva del sistema representa la carga que necesita la instalación a diferentes caudales. El punto de operación aparece donde cruza la curva H-Q de la bomba. Confirma el cruce para las condiciones reales y los extremos previstos; el caudal y la carga nominales de una ficha no bastan por sí solos.

Revise eficiencia, potencia absorbida y rango operativo recomendado por el fabricante en los caudales mínimo, normal y máximo. La cercanía al BEP (punto de mejor eficiencia) orienta la evaluación, pero no sustituye la revisión de estabilidad y límites aplicables al servicio.

Si el cálculo no coincide con las mediciones de planta, compruebe las condiciones de frontera y las pérdidas. Una válvula parcialmente cerrada, un filtro cargado, incrustaciones o un cambio en la tubería pueden desplazar el punto de operación.

3. Revisa el margen de NPSH

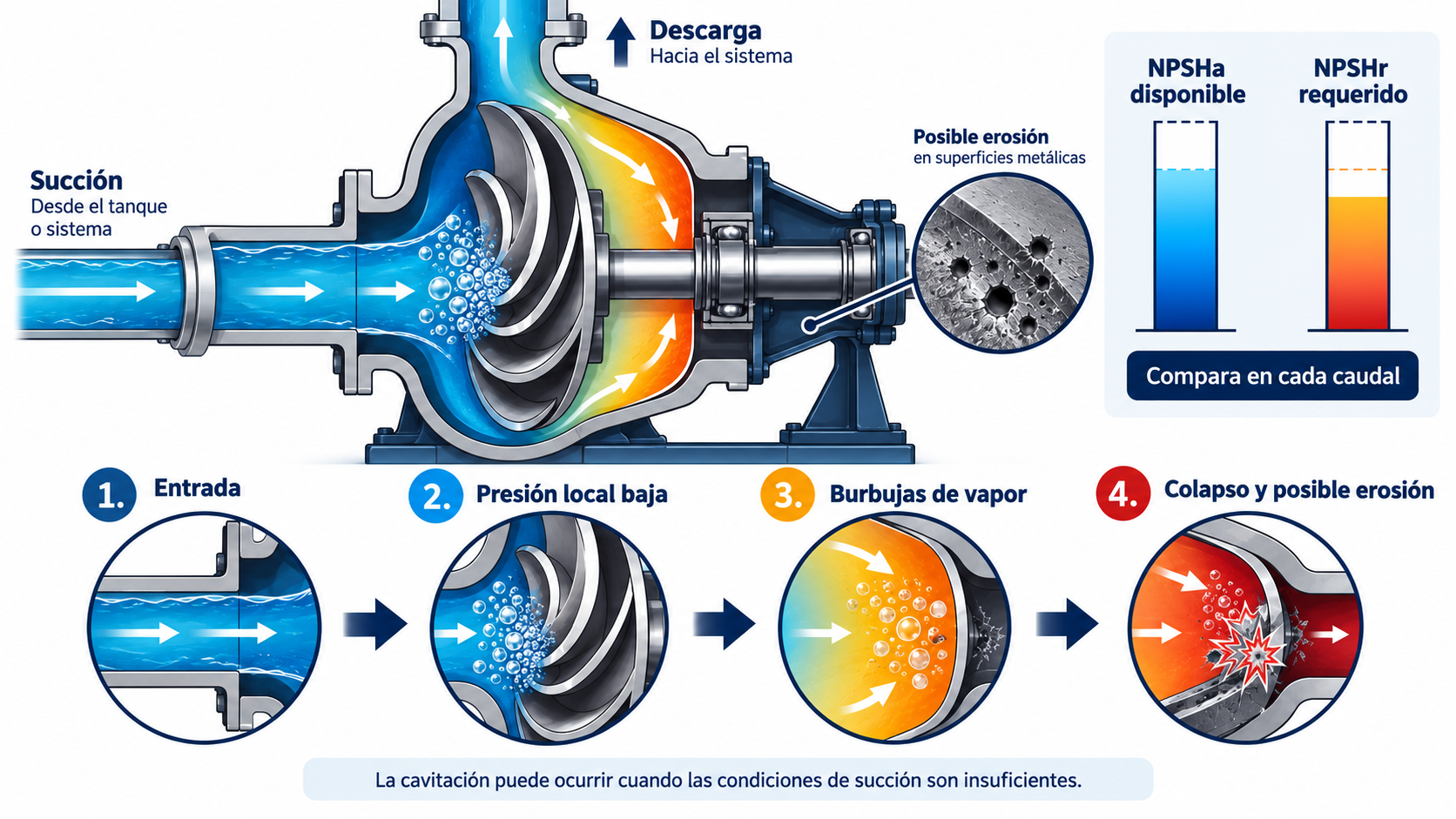

Compare el NPSHa disponible en el sistema con el NPSHr indicado para la bomba al caudal correspondiente. Cubra los caudales y temperaturas relevantes, en especial la condición más exigente. No aplique un margen porcentual universal sin considerar el método de evaluación, la variabilidad del proceso y los requisitos del fabricante o del proyecto.

El NPSHa puede bajar por mayor temperatura, menor nivel en el tanque, mayor presión de vapor o pérdidas en la succión; el NPSHr suele cambiar con el caudal. Ruido, vibración o erosión pueden tener varias causas: confirme el diagnóstico con mediciones y una revisión hidráulica.

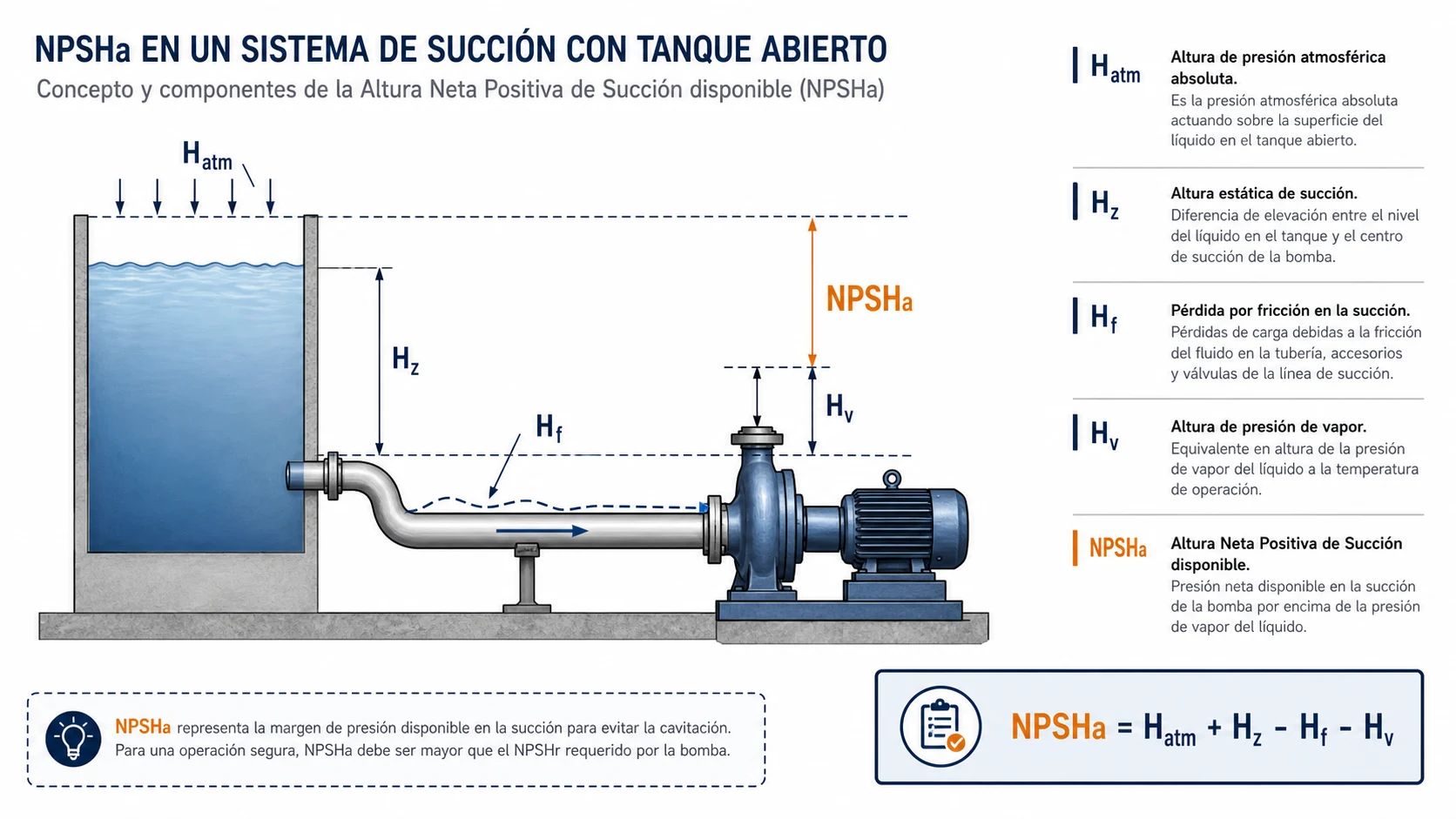

En sitios de mayor elevación, la menor presión atmosférica puede reducir el NPSHa de un tanque abierto. Use la elevación, presión barométrica, temperatura y pérdidas aplicables al sitio. El esquema es conceptual y no sustituye el cálculo del sistema.

4. Especifica el fluido y los materiales mojados

Indica composición y concentración, temperaturas normal y extrema, pH cuando corresponda, cloruros u otros contaminantes, sólidos, tamaño de partícula, viscosidad, densidad y presión de vapor. El nombre comercial de una mezcla no basta para confirmar compatibilidad.

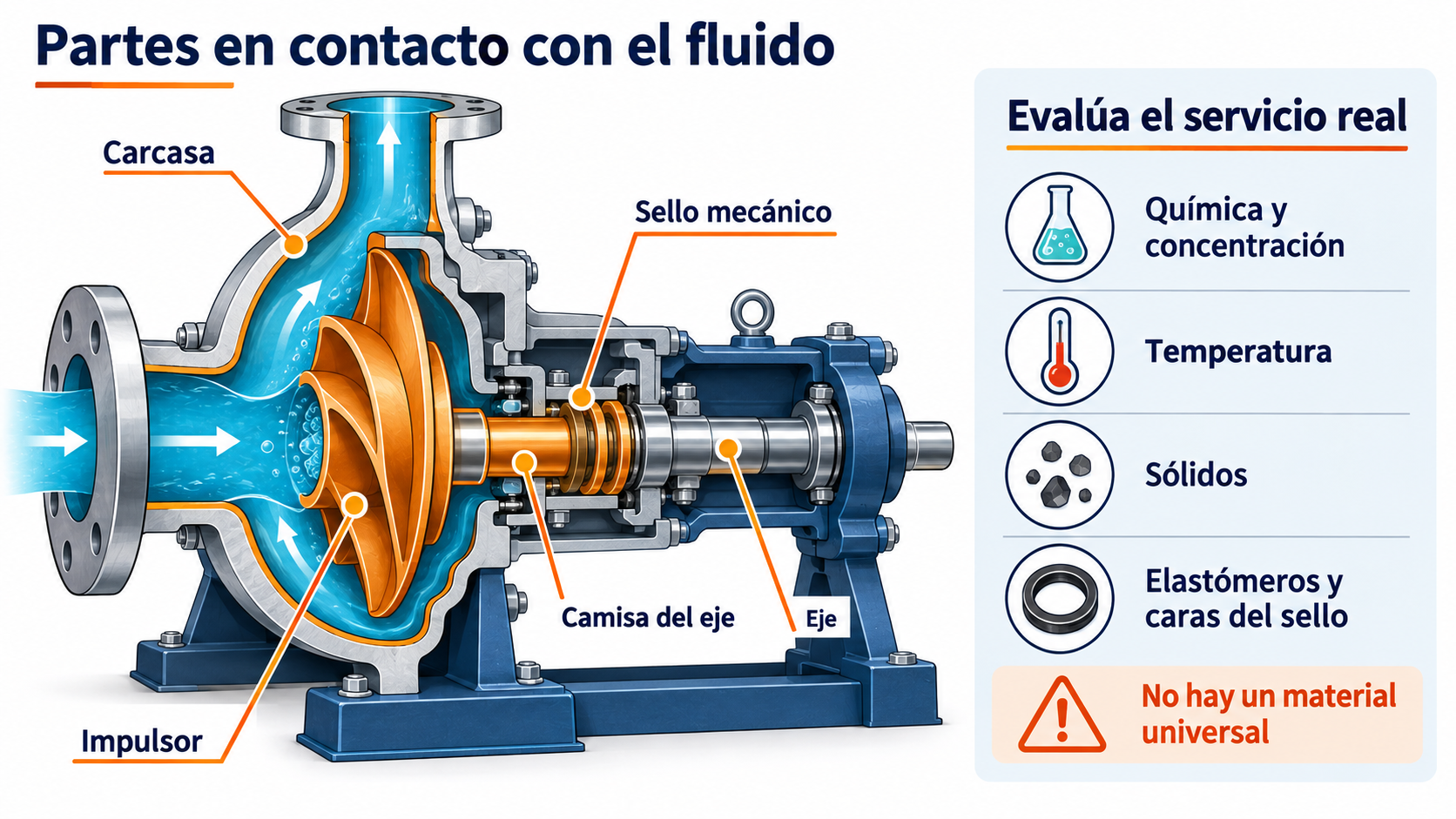

Evalúa carcasa, impulsor, eje, camisa, anillos, juntas, elastómeros y caras del sello expuestos al proceso. La compatibilidad depende de la química, concentración, temperatura, velocidad, estado del fluido y condiciones transitorias. Solicita confirmación escrita para el conjunto de materiales y sello.

5. Compara propuestas con los mismos criterios

Solicita a cada proveedor datos para el mismo caudal, carga, fluido, temperatura, succión y condiciones eléctricas.

No uses puntuaciones sin definir su significado y respaldo documental. Una propuesta de menor precio puede no ser comparable si difieren el punto de operación, los materiales, el alcance o el mantenimiento.

6. Verifica reemplazos y dimensiones

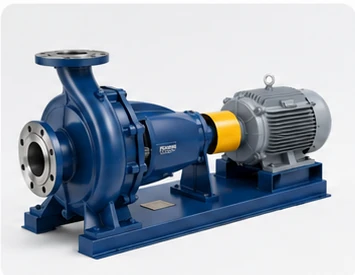

ASME B73.1 especifica requisitos para bombas centrífugas horizontales de succión axial destinadas a procesos químicos e incluye interfaces dimensionales para designaciones de tamaño aplicables. La conformidad dimensional no confirma por sí sola compatibilidad química, desempeño hidráulico ni ajuste directo con cualquier bomba instalada.

Antes de sustituir una Goulds 3196, Durco Mark III u otra bomba, verifica designación de tamaño, dimensiones reales, boquillas, eje, acoplamiento, sello, curva, materiales y base. Apoya la revisión con planos, mediciones y datos del servicio. Consulta la descripción de ASME B73.1 y la guía de verificación dimensional ANSI.

7. Prepara la solicitud técnica de cotización

• Caudales mínimo, normal y máximo y horas de operación.
• Carga requerida o presiones de succión y descarga, con niveles y datum.
• Diagrama de tuberías, diámetros, longitudes, accesorios y equipos conectados.
• Composición del fluido, concentración, temperatura, densidad, viscosidad, sólidos y presión de vapor.
• Elevación del sitio y nivel mínimo del tanque de succión.
• Materiales, sello, tensión, frecuencia, potencia y método de control.
• Para un reemplazo: modelo, placa, curva, planos, fotos y cambios de campo.
• Requisitos de documentación, inspección, pruebas y mantenimiento.

Identifica datos pendientes y pide que cada propuesta declare sus supuestos. Así, una estimación preliminar no se confunde con una selección aprobada.

Preguntas frecuentes sobre bombas ANSI

¿Qué datos necesito para seleccionar una bomba ANSI B73.1?

Prepara el rango de caudal, carga, propiedades del fluido, condiciones de succión, materiales, sello y dimensiones de instalación. Para un reemplazo, incluye los datos del equipo existente.

¿Una bomba B73.1 es compatible con cualquier químico?

No. La norma aborda requisitos de diseño e interfaces dimensionales aplicables; la compatibilidad depende de materiales, sello y condiciones del servicio, y debe confirmarse para el fluido concreto.

¿Una bomba ANSI reemplaza directamente a una Goulds 3196 o Durco Mark III?

No debe suponerse. Confirma tamaño, dimensiones, boquillas, eje, acoplamiento, sello, curva y materiales mediante planos y mediciones.

Referencias técnicas

• ASME B73.1: bombas centrífugas horizontales para procesos químicos.
• ANSI/HI 9.6.1: margen de NPSH.
• ANSI/HI 9.6.3: rango operativo de bombas rotodinámicas.

En resumen: Seleccione la bomba a partir del rango de caudal, la curva del sistema, el margen de NPSH, el fluido y las partes mojadas. Antes de aprobar la compra, confirme cada supuesto con datos de operación, la curva del fabricante y dimensiones verificadas.
