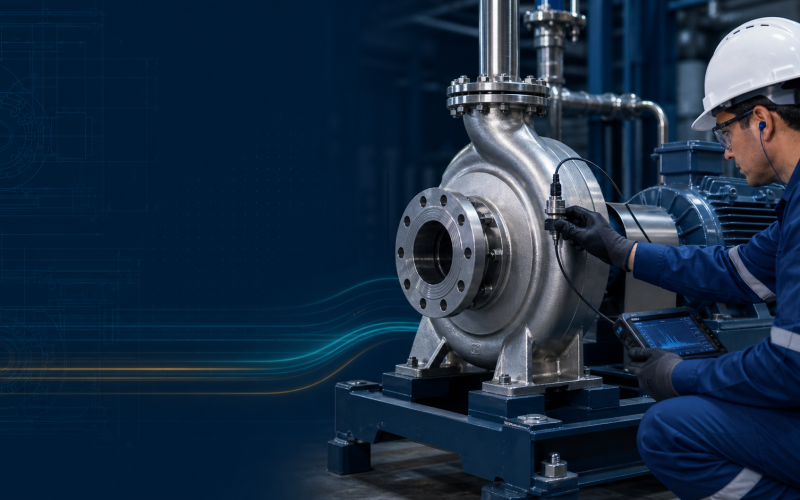

Esta guía se centra en bombas de proceso ANSI B73.1 y explica qué revisar cuando aparecen consumo elevado, vibración, cavitación, fallas repetitivas de sello o paros. El objetivo es separar síntomas de causas y definir qué datos conviene medir antes de cambiar una bomba, un impulsor o un motor.
Qué significa eficiencia en una bomba centrífuga
La eficiencia de la bomba es la relación entre la potencia hidráulica útil entregada al líquido y la potencia mecánica que entra por el eje. No es lo mismo que la eficiencia del motor o del variador ni que la potencia eléctrica que consume el conjunto. El valor de catálogo corresponde a condiciones de ensayo; en planta también influyen la curva del sistema, el estado del impulsor, las propiedades del líquido, la velocidad, el control de caudal y las pérdidas de tubería.
Por eso, una bomba puede tener una buena eficiencia nominal y aun así consumir más energía de la necesaria si el punto de operación real no coincide con la selección. Antes de atribuir el problema a la bomba, confirme caudal, presión de succión y descarga con sus puntos de medición, velocidad y potencia eléctrica de entrada en condiciones representativas. Para estimar la eficiencia de la bomba, separe esa lectura eléctrica de la potencia al eje y considere las pérdidas del motor y del variador. Para una revisión más detallada del consumo, consulte la guía sobre cómo medir el consumo de energía de una bomba.
BEP, POR y AOR: dónde conviene operar

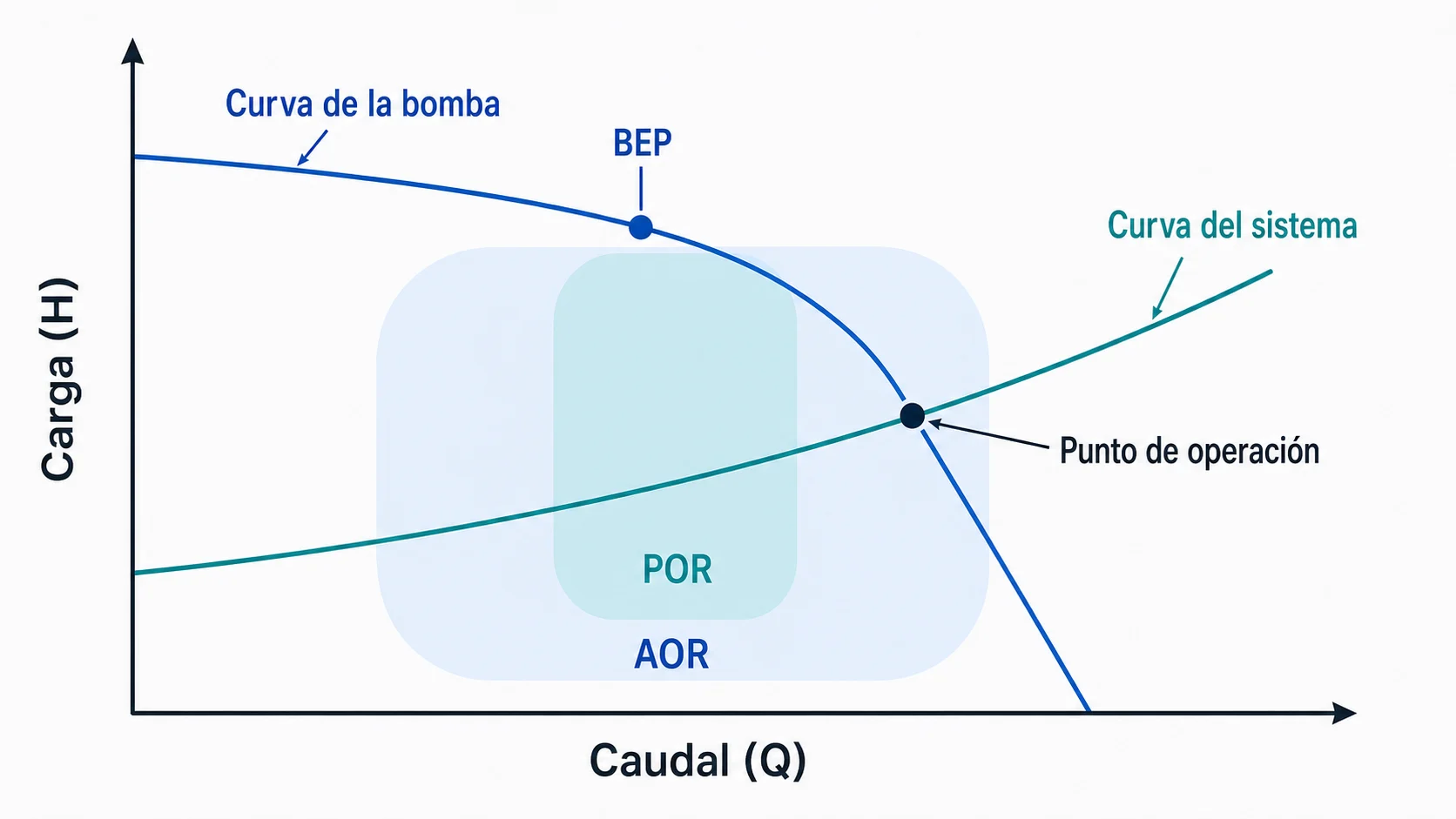

El BEP (Best Efficiency Point) es el punto de la curva de una bomba en el que su eficiencia alcanza el máximo. La POR (Preferred Operating Region) identifica la región de operación preferida según el diseño hidráulico y la velocidad específica de la bomba. La AOR (Allowable Operating Region) es el rango más amplio aceptable para la aplicación; sus límites dependen de factores hidráulicos y mecánicos y deben verificarse con el fabricante. ANSI/HI 9.6.3-2024 describe estos conceptos; estar fuera de la POR no significa por sí solo que el punto quede dentro de la AOR.
No existe un único porcentaje de caudal que pueda aplicarse a todas las bombas como “rango seguro”. El fabricante y el diseño de la bomba determinan el rango aplicable. Para una revisión de campo, la pregunta práctica es si el caudal normal, mínimo y máximo se encuentran dentro del rango documentado para la bomba instalada.
Operar de forma persistente lejos de la zona prevista puede favorecer recirculación interna, cargas hidráulicas desbalanceadas, calentamiento, ruido, cavitación o desgaste acelerado. Estos síntomas deben confirmarse con datos y no sólo por inspección visual. La revisión de vibración según ANSI/HI 9.6.4 debe interpretarse junto con el punto de operación, la ubicación de la medición y su tendencia.
Síntomas de una bomba ineficiente o fuera de su punto de operación
| Síntoma | Dato que conviene revisar | No asumir automáticamente |
|---|---|---|
| Consumo eléctrico alto | kW, caudal, TDH, velocidad, apertura de válvula | Que el motor sea la causa |
| Vibración creciente | Ubicación de medición, espectro o tendencia, punto de operación | Que siempre sea desbalance del impulsor |
| Ruido o erosión | NPSHa, NPSHr, presión de succión, temperatura | Que toda erosión sea cavitación |
| Fallas repetidas de sello | Alineación, eje, cámara de sello, fluido, temperatura | Que cambiar el sello resuelva la causa |
| Caudal insuficiente | Curva bomba-sistema, sentido de giro, velocidad, obstrucciones | Que se necesite un motor mayor |
Qué medir antes de cambiar la bomba
Antes de solicitar un reemplazo, construya una fotografía del servicio real. Como mínimo, registre:
| Dato | Qué registrar |
|---|---|
| Caudal | Mínimo, normal y máximo; indique m³/h y, si la curva está en unidades inglesas, también GPM. |
| Presión y carga | Presiones de succión y descarga, ubicación de cada toma y unidades (kPa/bar o psi); documente los datos usados para determinar la carga total (m o ft). |
| Fluido y temperatura | Temperatura de operación en °C (y °F si el registro original lo usa), propiedades disponibles y presión de vapor cuando aplique. |
| Velocidad y control | Velocidad real en rpm y frecuencia del variador en Hz cuando exista VFD. |
| Potencia | Potencia eléctrica de entrada en kW (o hp si así está medida), ubicación y condición de la medición; no la confunda con potencia al eje. |
| Sistema | Posición de válvulas, bypass, filtros y restricciones, más cambios recientes de tubería o proceso. |
| Bomba instalada | Fabricante, modelo, tamaño, bastidor, diámetro de impulsor y revisión de la curva utilizada. |
Priorice unidades SI (m³/h, m, kPa o bar, °C y kW). Si la placa o la curva está en unidades inglesas, conserve el dato original —por ejemplo, GPM, ft, psi, °F o hp— e indique claramente la unidad.
Los cálculos de TDH, NPSH, fricción y potencia pueden revisarse con las calculadoras de bombas antes de preparar una RFQ. Si el caudal o la presión no son confiables, documente también el método y la incertidumbre de medición.
Cómo separar un problema de bomba de un problema del sistema
El punto de operación aparece donde se intersectan la curva de la bomba y la curva del sistema. La curva de la bomba depende de la velocidad y del diámetro de impulsor; la curva del sistema depende de la carga estática y de la resistencia que producen tuberías, accesorios, válvulas y equipos de proceso.
Una válvula parcialmente cerrada, un bypass abierto, una tubería obstruida o un intercambiador ensuciado pueden mover el punto de operación aunque la bomba no haya cambiado. Un VFD también modifica la relación entre caudal y carga. Por eso, compare las mediciones con la curva vigente y con la condición del sistema antes de concluir que la bomba está subdimensionada o que necesita un motor mayor.
Para interpretar la curva completa sin repetir los cálculos del sistema, consulte la guía sobre cómo leer curvas de bombas centrífugas y registre cualquier cambio reciente de tubería, válvulas, control o proceso.
Confiabilidad: qué revisar además de la eficiencia
Alineación y condición mecánica
Revise alineación, base, pernos, acoplamiento y cargas transmitidas por la tubería. Después de intervenir el conjunto o modificar la tubería, vuelva a verificar la alineación según el procedimiento aplicable. La tendencia de vibración y temperatura ayuda a separar un cambio gradual de una falla súbita.
NPSH y cavitación
Compare el NPSH disponible con el NPSH requerido para las condiciones reales de temperatura, nivel y caudal. Ruido, vibración, pérdida de caudal y erosión pueden ser señales compatibles con cavitación, pero el diagnóstico requiere revisar la succión completa. Consulte el recurso técnico sobre NPSH y prevención de cavitación.
Materiales y sello
El material mojado, el eje, la camisa, los anillos, la cámara y los elastómeros deben ser compatibles con el fluido, su concentración, temperatura, sólidos y régimen de operación. Un sello correctamente instalado no compensa una selección de material o una condición hidráulica incorrecta.
Historial de mantenimiento
Relacione cada falla con el punto de operación, la intervención realizada y la evidencia encontrada. Un historial con fecha, componente, modo de falla, medición y acción correctiva es más útil que una lista de cambios de refacciones sin contexto.
Cuándo evaluar un reemplazo ANSI B73.1
Un reemplazo tiene sentido cuando la bomba instalada ya no puede cubrir de forma estable el deber requerido, cuando la configuración existente genera fallas repetitivas que no se resuelven con mantenimiento o cuando la planta necesita recuperar una geometría de montaje compatible sin modificar tubería y base. La selección no debe basarse únicamente en “100% intercambiable”: primero se verifican modelo, tamaño, bastidor, boquillas, dimensiones críticas, material, sello y punto de operación.
En una comparación de suministro, separe la compatibilidad dimensional, mecánica, hidráulica, de materiales y de operación. Solicite planos, condiciones de servicio, documentación de materiales y criterios de inspección que permitan verificar el alcance real de la propuesta. Para identificar opciones de componentes o suministro ANSI, consulte las soluciones de refacciones y posventa; la compatibilidad debe confirmarse contra la bomba instalada.
