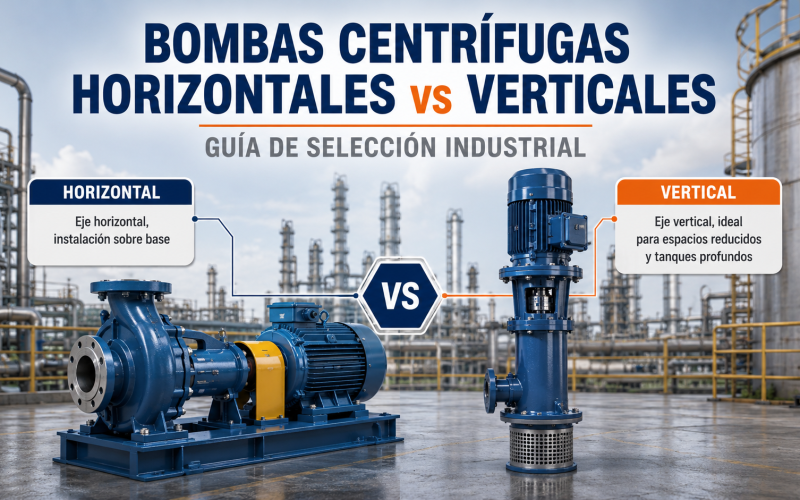

Una bomba horizontal de proceso, una vertical in-line y una vertical suspendida para cárcamo no resuelven el mismo problema. La orientación por sí sola no confirma el desempeño, la compatibilidad ni la facilidad de mantenimiento de un equipo.
Qué configuraciones se comparan
“Vertical” describe la posición del eje, pero puede referirse a equipos con arreglos hidráulicos y de instalación diferentes. Separe primero estas configuraciones:
| Configuración | Relación con el líquido | Qué debe revisarse |
|---|---|---|
| Horizontal de succión final | Normalmente se instala a nivel de piso y toma líquido por una línea de succión. | Nivel de la fuente, pérdidas de succión, base, tubería, acoplamiento y acceso de mantenimiento. |
| Vertical in-line | Succión y descarga se conectan en línea; el eje se dispone verticalmente. | Presión y pérdidas en la succión, soporte de tubería, cargas en boquillas y espacio superior para desmontaje. |
| Vertical suspendida o de sumidero | El elemento hidráulico se ubica dentro de un tanque, fosa o cárcamo, conectado mediante columna. | Profundidad, nivel mínimo, sumergencia, geometría de entrada, longitud de columna e izaje. |
| Bomba de turbina vertical | El conjunto se instala verticalmente; la construcción hidráulica y la longitud se definen para la fuente y el servicio. | Modelo, ajuste, niveles, columna, condiciones de entrada y procedimiento de extracción del equipo específico. |
ASME B73.1 corresponde a bombas químicas horizontales de succión final; ASME B73.2 corresponde a bombas químicas verticales in-line. Esas designaciones ayudan a identificar una familia y ciertas interfaces dentro de su alcance, pero no convierten una bomba de sumidero o turbina en una B73.2 ni prueban por sí solas la compatibilidad hidráulica o de materiales. Consulte el alcance de ASME B73.1 y ASME B73.2.
Succión, NPSH y condiciones del cárcamo
El NPSH disponible (NPSHa) depende del sistema y de las condiciones del líquido; el NPSH requerido (NPSHr) corresponde a la bomba para una condición de operación determinada. Deben compararse en el caudal y las condiciones relevantes del proyecto, con el criterio de margen definido por la especificación y el fabricante.
Una bomba vertical no elimina automáticamente la cavitación. Una bomba vertical in-line sigue dependiendo de su tubería de succión. En una bomba suspendida, ubicar el impulsor más abajo puede cambiar la carga estática disponible, pero también deben revisarse la entrada, la sumergencia mínima, la formación de vórtices y la geometría del cárcamo. La guía de Hydraulic Institute sobre sumergencia explica por qué el nivel mínimo también importa para evitar que vórtices con núcleo de aire lleguen a la bomba. Para la evaluación del sistema, consulte además el recurso de NPSH y cavitación.
Espacio, mantenimiento y extracción
Compare la huella sobre el piso con la envolvente completa de mantenimiento. Una instalación vertical puede ocupar menos área en planta, pero requerir altura libre, equipo de izaje y un recorrido para retirar motor, columna o conjunto rotativo. Una bomba horizontal puede ser accesible desde el piso, pero necesita espacio para el motor, la base, las conexiones y el desmontaje que permita su diseño.
Antes de seleccionar, confirme que la estructura, las tuberías y sus soportes no transmitan cargas fuera de lo admisible al cuerpo de la bomba. En una unidad horizontal, revise también la cimentación y la alineación del conjunto. En una unidad vertical, documente el método de extracción y los componentes que deben desmontarse. No suponga que una orientación siempre reduce el costo o el tiempo de mantenimiento.
Criterios para elegir según el proyecto
| Condición que debe resolverse | Comprobación de ingeniería |
|---|---|
| La fuente está por debajo de la bomba | Revise nivel mínimo, elevación de succión, pérdidas, entrada de aire y NPSHa en la condición más exigente. |
| El líquido está en una fosa o tanque | Compare una bomba suspendida con otras alternativas usando profundidad, sumergencia, geometría de entrada, sólidos y método de mantenimiento. |
| El espacio de piso es limitado | Compare la huella con el espacio superior y lateral necesario para inspección, izaje y retiro del equipo. |
| La tubería existente limita la instalación | Revise alineación, soportes, cargas en boquillas, conexiones y cambios necesarios antes de elegir una configuración. |
| Se busca reemplazar una bomba instalada | Confirme modelo, tamaño, curva, interfaces, materiales, sello y condiciones reales; no seleccione solo por orientación o marca. |
Como siguiente paso, puede comparar la configuración propuesta con la guía de selección de bombas ANSI o revisar qué datos se requieren para un reemplazo de bomba vertical de sumidero 3171.
Cuándo evaluar una bomba horizontal autocebante
Si el líquido se encuentra por debajo del equipo y se desea instalar la bomba a nivel de piso, una bomba horizontal autocebante puede ser una alternativa para estudiar. No es un reemplazo directo de una bomba suspendida: la viabilidad depende de la elevación estática de succión, el nivel mínimo del cárcamo, la temperatura y propiedades del fluido, la tubería, el punto de operación y las condiciones de cebado.
Una bomba autocebante requiere que el sistema y el procedimiento de arranque cumplan las condiciones indicadas para el modelo; “autocebante” no significa que pueda operar en seco. Si los datos preliminares son compatibles, revise la opción de bomba autocebante G3796 como una ruta de evaluación, no como una recomendación automática de sustitución.
Datos para revisar la aplicación o cotizar
| Dato | Información útil |
|---|---|
| Servicio y fluido | Nombre, concentración si aplica, temperatura, gravedad específica, viscosidad y presencia/tamaño de sólidos. |
| Punto de operación | Caudal mínimo, normal y máximo; TDH; velocidad o frecuencia, si se conocen. |
| Succión y niveles | Niveles mínimo y normal, presión de la fuente, diámetro y recorrido de tubería, accesorios y NPSHa si está calculado. |
| Tanque, fosa o cárcamo | Profundidad, dimensiones, nivel mínimo, ubicación de entrada y espacio disponible para montaje o extracción. |
| Equipo existente | Marca y modelo, tamaño, placa, curva, plano, materiales, sello y fotografías de la instalación. |
| Restricciones del sitio | Huella, altura libre, grúa o polipasto disponible, conexiones, soportes y condiciones eléctricas. |
Preguntas frecuentes sobre bombas horizontales y verticales
¿Una bomba vertical siempre ocupa menos espacio?
Puede reducir la huella en el piso, según el arreglo. La comparación debe incluir la altura libre y el espacio necesario para retirar el motor, la columna o el conjunto que requiera mantenimiento.
¿Una bomba vertical siempre resuelve la cavitación?
No. La orientación no sustituye la revisión de NPSHa y NPSHr. En una bomba de sumidero también deben comprobarse el nivel mínimo, la entrada y la sumergencia para el servicio real.
¿Una bomba vertical in-line y una bomba de sumidero son lo mismo?
No. La in-line conecta succión y descarga en línea; una bomba suspendida coloca su parte hidráulica dentro del líquido y utiliza columna. La selección y el mantenimiento dependen de cada construcción.
¿Se puede sustituir una bomba de cárcamo por una horizontal autocebante?
En algunas aplicaciones puede evaluarse, pero la respuesta depende de la elevación de succión, el nivel mínimo, el fluido, la tubería, el punto de operación y las condiciones de cebado. Se requiere revisar el sistema antes de confirmar la sustitución.
Referencias técnicas: ASME B73.1, ASME B73.2 y Hydraulic Institute: submergencia en sistemas de bombeo.
