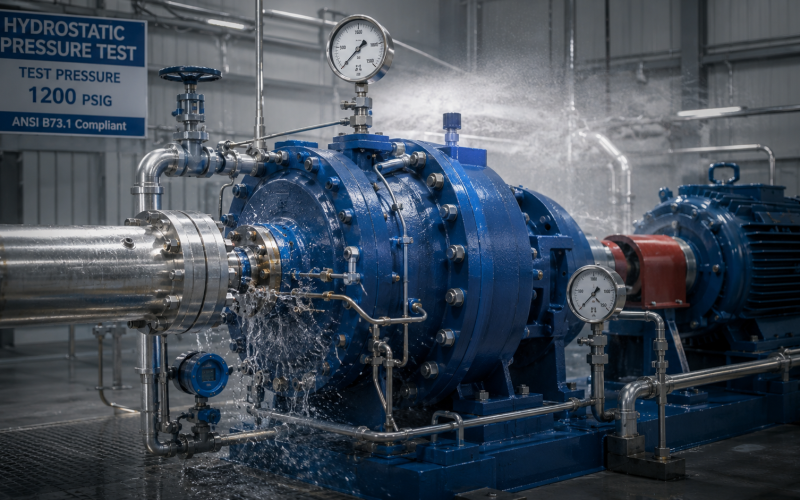

Qué verifica una prueba hidrostática de carcasa
La prueba de la carcasa se aplica a una frontera de presión y a las conexiones que el procedimiento aprobado incluya en esa frontera. No debe confundirse con una prueba independiente de cierre o asiento de una válvula, ni con la prueba de aceptación hidráulica de una bomba completa. Antes de ensayar, el fabricante y el comprador deben acordar qué partes se someten a presión y cuáles quedan aisladas o se retiran.
El estándar aplicable depende del tipo de bomba, del servicio y del contrato. ASME B73.1 es una norma de diseño y especificación para ciertas bombas centrífugas químicas de succión axial; ANSI/HI 14.6 cubre pruebas y aceptación de bombas rotodinámicas, incluidas pruebas de presión hidrostática. API 610 se dirige a bombas centrífugas para servicios de petróleo, petroquímica y gas natural. No son documentos intercambiables: la especificación de compra debe identificar cuál gobierna el suministro y qué edición aplica.
Dos configuraciones evaluadas para una válvula de cebado montada
Un caso publicado por Hydraulic Institute describe la revisión de dos alternativas para una válvula de cebado instalada en la carcasa. La publicación reporta aplicaciones con agua y agua de mar. Presenta los resultados como un caso de ingeniería concreto; cada fabricante debe confirmar por separado la conformidad de su propia configuración y los requisitos del cliente.
| Configuración evaluada | Qué debe verificarse | Condición para considerarla |
|---|---|---|
| Retirar la válvula e instalar un tapón ciego | La ubicación del tapón y si la conexión entre válvula y carcasa queda dentro o fuera del límite de prueba. | El tapón, la conexión y el procedimiento deben estar aprobados para las condiciones de ensayo. |
| Dejar la válvula instalada y completamente abierta, y colocar un tapón clasificado para presión en la salida | La capacidad admisible de la válvula, el tapón, las conexiones y el conjunto; también, qué conexión queda expuesta a la presión. | La configuración debe ser compatible con el estándar aplicable, la orden de compra y el procedimiento aprobado. |
El caso de Hydraulic Institute indica que su equipo seleccionó la segunda alternativa tras su revisión técnica. Ese resultado no autoriza automáticamente a usarla en cualquier bomba, material, presión o servicio.
Cómo elegir la configuración para cada pedido
Antes de preparar el ensayo, documente como mínimo:
- El estándar y la edición indicados en la orden de compra o en la especificación del proyecto.
- El límite de prueba: carcasa, boquillas, conexiones roscadas o bridadas y componentes auxiliares incluidos.
- La presión admisible de la carcasa, de la válvula de cebado, del tapón y de cada conexión bajo las condiciones aplicables.
- Si el comprador requiere que la válvula se retire, se pruebe por separado o permanezca instalada.
- El medio de prueba, las condiciones de temperatura, los puntos de venteo y drenaje, los instrumentos y los criterios de aceptación establecidos en la documentación aplicable.
- La aprobación del ITP o del procedimiento de inspección y ensayo, incluidos los puntos de espera o testigo acordados.
Si no se conoce la capacidad de un componente o existe conflicto entre documentos, detenga la definición de la configuración y solicite una resolución de ingeniería o del comprador antes de ensayar. No deduzca la aptitud de la válvula únicamente a partir de su clase nominal o de una tabla genérica.
Qué norma consultar según el componente
| Documento | Ámbito general | Uso en esta decisión |
|---|---|---|
| ASME B73.1 | Diseño y especificación de determinadas bombas centrífugas químicas horizontales de succión axial. | Consultar cuando la bomba y el contrato estén dentro de su alcance; no tratarla por sí sola como una comparación universal de presión de prueba. |
| ANSI/HI 14.6 | Pruebas y aceptación de bombas rotodinámicas; su alcance incluye pruebas de presión hidrostática. | Revisar la edición aplicable y los requisitos concretos para la bomba y el ensayo contratado. |
| API 610 | Bombas centrífugas para las industrias de petróleo, petroquímica y gas natural. | Aplicar solo cuando el servicio y la especificación de compra la invoquen; confirmar la edición contractual. |
| ASME B16.34 / API 598 | Requisitos para válvulas, incluidos aspectos de clasificación, inspección o ensayo según el documento. | Consultar para la válvula cuando corresponda; no asumir que sustituyen el requisito de prueba de la carcasa. |
API muestra en su plan de estándares una entrada para API 610, 13.ª edición, con fecha del 29 de junio de 2026. La fecha del plan ayuda a identificar cambios editoriales, pero no sustituye la copia controlada del estándar ni determina por sí sola qué edición rige un contrato. Verifique siempre la versión indicada en los documentos de compra.
Cómo definir presión, medio y duración del ensayo
La presión, el tiempo de mantenimiento, el medio de prueba, la temperatura y el criterio de aceptación deben tomarse del estándar contractual vigente y del procedimiento aprobado para el equipo. No existe una cifra única que pueda aplicarse con seguridad a todas las carcasas, materiales, clases de válvula y servicios.
La misma cautela aplica al agua de prueba y a sus límites químicos: use el requisito indicado por el estándar y el proyecto para el material específico, y defina el drenaje o secado posterior cuando corresponda. No extrapole un límite de una familia de materiales a otra sin una fuente aplicable.
Qué registrar en el informe de ensayo
El expediente debe permitir reconstruir qué se probó y bajo qué requisitos. Según el contrato y el procedimiento, registre:
- Identificación de la bomba o carcasa y número de serie o lote.
- Estándar, edición, especificación de compra e ITP aplicables.
- Diagrama o descripción de la frontera de prueba y configuración de la válvula de cebado.
- Medio de prueba, instrumentos usados y estado de calibración.
- Condiciones y lecturas requeridas por el procedimiento, observaciones, resultado, fecha y responsables o testigos.
- Desviaciones aprobadas y documentos de cierre asociados.
Entregue certificados, trazabilidad de materiales, gráficas o informes dimensionales solo cuando el contrato los exija y la empresa los genere para ese suministro.
Preguntas frecuentes
¿Siempre se debe retirar la válvula de cebado antes de probar la carcasa?
No puede establecerse una regla universal. La configuración debe responder al límite de prueba, a las capacidades de los componentes, al estándar y a la edición contractual, y a la aprobación del procedimiento.
¿API 598 define por sí sola la prueba hidrostática de una carcasa de bomba?
No. API 598 es un documento de inspección y ensayo de válvulas. Para la carcasa, identifique primero el estándar de bomba o la especificación de compra que rige el equipo.
¿Se puede usar la presión de prueba de una válvula como criterio para la carcasa?
No de manera automática. La capacidad de cada componente es un dato que debe revisarse, pero la presión y los criterios del ensayo de carcasa provienen del requisito aplicable a la bomba y del procedimiento aprobado.
Fuentes técnicas
- Hydraulic Institute: caso de optimización de pruebas hidrostáticas en carcasas de bombas.
- ASME B73.1: alcance oficial de la norma.
- ANSI/HI 14.6: alcance y versión vigente según Hydraulic Institute.
- API: plan oficial de estándares, incluidas las entradas de API 610 y API 598.
- ASME B16.34: alcance oficial para válvulas.
