Qué es el golpe de ariete y cuándo puede ocurrir

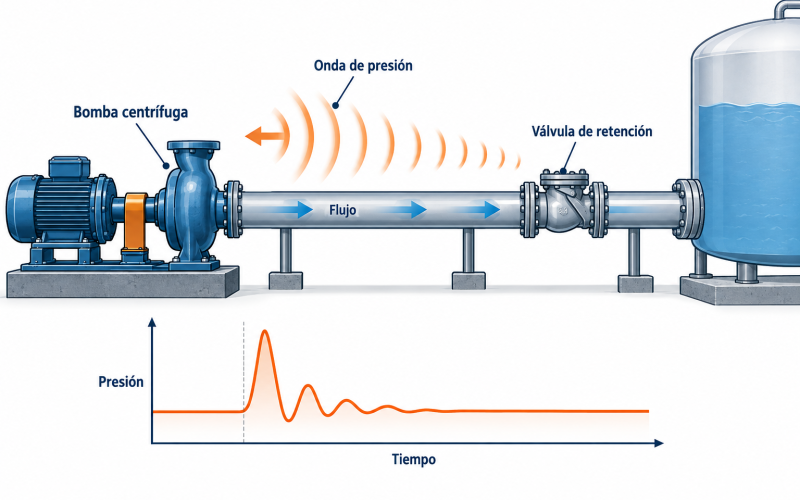

Cuando cambia el caudal, una perturbación de presión se desplaza por la tubería y se refleja en válvulas, derivaciones, depósitos y cambios de diámetro. Puede ocurrir al cerrar rápidamente una válvula, arrancar o detener una bomba, perder energía o cambiar de forma abrupta la velocidad. La forma de onda depende de la geometría, las propiedades del fluido y la tubería, el estado inicial del sistema y la respuesta de los equipos.
En una parada de bomba, el flujo puede desacelerar y, en ciertas condiciones, invertirse antes de que cierre la válvula check. El cierre y las ondas reflejadas pueden generar cargas transitorias. Un ruido o vibración es una señal para investigar; por sí sola no permite conocer la presión máxima ni identificar qué componente falló.
Estimación preliminar con la ecuación de Joukowsky
Para una variación rápida de velocidad, una primera estimación del cambio de presión se expresa como:
Ejemplo didáctico: si se supone agua con ρ = 1,000 kg/m³, una velocidad de onda c = 1,100 m/s y una reducción rápida de velocidad Δv = 2.5 m/s, entonces Δp ≈ 2,750,000 Pa, equivalente a 27.5 bar. Los valores de c y Δv son supuestos de este ejemplo; deben justificarse con datos de la instalación. El tamaño nominal de la bomba no determina por sí mismo la velocidad del fluido en la tubería.
Si, sólo para ilustrar la suma, la presión manométrica inicial en el punto analizado fuera 6 bar y el cambio calculado fuera positivo, la suma aritmética sería 33.5 bar. Esto no significa que ése sea el pico real ni que pueda compararse directamente con la presión admisible de la carcasa o la presión de diseño de la tubería sin verificar ubicación, temperatura, transitorios negativos, reflejos y límites de cada componente. La aplicabilidad de Joukowsky depende de la rapidez del evento respecto del tiempo de reflexión de la onda; una evaluación de diseño necesita las condiciones de frontera y la historia temporal del sistema.
Qué revisar después de un evento
Antes de intervenir, aplique el procedimiento de seguridad de planta: bloqueo y etiquetado, aislamiento, despresurización y verificación de energía cero. No afloje bridas ni abra la bomba mientras el sistema esté presurizado o pueda arrancar.
- Registre el evento. Anote la hora, condición de operación, bomba o bombas en servicio, pérdida de energía, alarmas, velocidad del variador y maniobras de válvulas. Guarde tendencias de presión y caudal si existen.
- Inspeccione la línea. Busque fugas, movimiento de soportes, esfuerzos visibles en boquillas, daños en bridas, válvulas y uniones. Si sospecha que la tubería transmite esfuerzos sostenidos a la bomba, consulte esta guía para diagnosticar cargas en boquillas. Revise que los instrumentos usados para diagnosticar el evento sean adecuados y estén calibrados.
- Revise la bomba de forma segura. Compruebe fijaciones, acoplamiento, alineación e indicios de fuga en el sello. Si se desmonta, use el manual del modelo instalado para revisar eje/flecha, chavetero, rodamientos, impulsor y holguras.
- Solicite inspección especializada cuando corresponda. Una indicación de grieta en la carcasa requiere un método de ensayo no destructivo apropiado al material y realizado por personal competente. Mida descentramiento y holguras contra los límites del fabricante; no aplique una tolerancia genérica a todos los modelos.
- Compare límites antes del rearranque. Reúna la presión de operación, temperaturas, clases de tubería y válvulas, presión admisible de la carcasa y especificaciones del sello. El responsable de integridad o de proceso debe autorizar el retorno al servicio.
Cómo reducir el riesgo de nuevos transitorios
La medida correcta depende de qué evento inicia la onda y de cómo responde la instalación. No hay un dispositivo ni un tiempo de rampa universal que elimine el golpe de ariete en todos los sistemas.
- Controlar arranque y paro: revisar la secuencia de operación y, si aplica, ajustar el variador de frecuencia con base en el análisis del sistema y los límites del proceso. Una rampa más lenta no garantiza por sí sola una presión aceptable.
- Seleccionar la válvula check por comportamiento dinámico: el tipo y la respuesta de cierre deben evaluarse con la curva de la bomba y la dinámica de la tubería. Cambiarla por una válvula “silenciosa” sin revisar el sistema puede no resolver el problema.
- Evaluar dispositivos de control de transitorios: tanques hidroneumáticos o de oscilación, válvulas de alivio y válvulas de admisión/expulsión de aire pueden ser opciones según el perfil de presiones y vacío. Su ubicación, capacidad y ajuste requieren dimensionamiento para el caso específico.
- Revisar trazado y soportes: documentar puntos altos, cambios de sección, derivaciones, restricciones y anclajes ayuda a construir el modelo hidráulico y a detectar cargas mecánicas que también deben atenderse.
- Analizar eventos de mayor consecuencia: pérdida de energía, varias bombas que se detienen a la vez, flujo reversible, posible separación de columna o presiones por debajo del vapor del líquido justifican una evaluación transitoria con datos de campo.
La longitud de la tubería, por sí sola, no establece un umbral universal para exigir un análisis. La decisión debe considerar perfil, caudal, velocidad, tiempos de maniobra, propiedades del líquido, válvulas, equipos y consecuencias de una falla.
Qué cubre ASME B73.1 y qué debe verificarse aparte
ASME B73.1 especifica bombas centrífugas horizontales, de succión por el extremo, una etapa y descarga por la línea central, en construcciones metálicas o de polímero sólido. Entre sus objetivos están facilitar la instalación y el mantenimiento; la intercambiabilidad dimensional indicada se refiere a dimensiones de montaje, tamaño y ubicación de boquillas, ejes de entrada, placas base y pernos de cimentación para la misma designación dimensional.
La norma dimensional no predice la presión transitoria de una línea ni confirma automáticamente la aptitud hidráulica, el límite de presión a una temperatura determinada o la intercambiabilidad de todos los componentes internos. Para una bomba Goulds 3196, Durco Mark III u otra familia, la compatibilidad de una pieza debe revisarse contra el modelo, tamaño, grupo, número de posición, material y configuración instalada.
Si el evento dejó dañadas piezas de una bomba ANSI, puede consultar las refacciones de posventa para bombas ANSI o la guía MRO de Goulds 3196 y Durco Mark III en México. Para una interfaz de sello, revise el alcance de componentes metálicos para aplicaciones de sellado; la compatibilidad se confirma según la configuración real.
Preguntas frecuentes sobre el golpe de ariete
¿ASME B73.1 evita el golpe de ariete?
No. ASME B73.1 es una norma de diseño y dimensiones para determinadas bombas de proceso. El análisis del golpe de ariete corresponde al sistema de tuberías y a sus eventos de operación.
¿Instalar un variador de frecuencia basta para evitarlo?
No necesariamente. El variador puede ayudar a controlar cambios de velocidad, pero el paro por pérdida de energía, el cierre de válvulas y las ondas reflejadas también influyen. La estrategia se debe validar con las condiciones reales.
¿Se puede volver a arrancar la bomba después de un golpe?
Primero se debe asegurar el equipo, documentar el evento e inspeccionar según su gravedad y los procedimientos de planta. El rearranque debe esperar la autorización del responsable técnico cuando haya fuga, ruido anormal, vibración, daño visible o duda sobre los límites de presión.
Fuentes técnicas
- ASME B73.1 — alcance y dimensiones de bombas de proceso.
- KSB Centrifugal Pump Lexicon — surge pressure: mecanismos de propagación, reflexión y ecuación de Joukowsky.
- KSB — análisis de flujo transitorio: eventos de paro de bomba, cierre de válvulas y ondas reflejadas en tuberías.
Contenido informativo. La evaluación y selección final deben basarse en los datos de la instalación, los límites del fabricante y la revisión del responsable de ingeniería.
