Bastidor STX
1 × 1.5-8LF
CarcasaGYB100 / D06628A
ImpulsorGYB3 / C03394A
CubiertaGAA106 / familia R104562
Carcasa concéntrica con impulsor de álabes radiales — curva estable del 10% al 100% del BEP
Eje y rodamientos sobredimensionados — deflexión máxima de 0.002″
Cámara de sello TaperBore™ para mayor vida útil en bajo caudal y alta presión
Detalles del Producto
| Aplicación | Dosificación química, lavado de sellos, sistemas de muestreo, retorno de condensado, alimentación de calderas |
| Caudal | Hasta 220 GPM (50 m³/h) |
| Rango de Carga | Hasta 925 ft (282 m) |
| Temperatura | Hasta 700°F (371°C) |
| Materiales | Hierro Dúctil / Acero Inoxidable 316, Todo 316SS, CD4MCuN Dúplex, Alloy 20, Hastelloy B y C |
| Presión Nominal | Hasta 450 PSIG (31 bar) |
Reemplazo para Goulds LF3196
Intercambiabilidad dimensional al 100% para la bomba de reemplazo LF3196
Bomba de reemplazo Goulds LF3196: la G196 Low Flow se cotiza para aplicaciones instaladas. Confirma el mismo tamaño y bastidor; después revisamos el servicio, los materiales y las referencias OEM antes de cotizar.
La intercambiabilidad dimensional aplica a configuraciones verificadas de tamaño y bastidor. El servicio hidráulico, los materiales y las referencias se validan contra la bomba instalada.
Referencia de reemplazoGoulds LF3196 / LF 3196
PlataformaG196 Low Flow
Alcance de suministroBomba completa · ensamble hidráulico · refacciones
NormaANSI / ASME B73.1
Cobertura de modelos · 3 tamaños disponibles
Confirma primero el tamaño LF3196
Comienza con el bastidor y el tamaño LF instalados. Estas son las referencias de carcasa, impulsor y cubierta G196 Low Flow disponibles para revisión.
Bastidor MTX / LTX
1 × 2-10LF
CarcasaGYC100 / D06638A
ImpulsorGYC3 / C03488A
CubiertaGAH106 / familia R100585
Bastidor MTX / LTX
1.5 × 3-13LF
CarcasaGYD100 / D06544
ImpulsorGYD3 / 0C03393A
CubiertaGAS106 / familia R100529
¿No encuentras tu tamaño? Envía la placa de la bomba o el número de parte OEM a [email protected]. La compatibilidad final y las variantes de cubierta se revisan contra la configuración instalada.
Descripción del producto

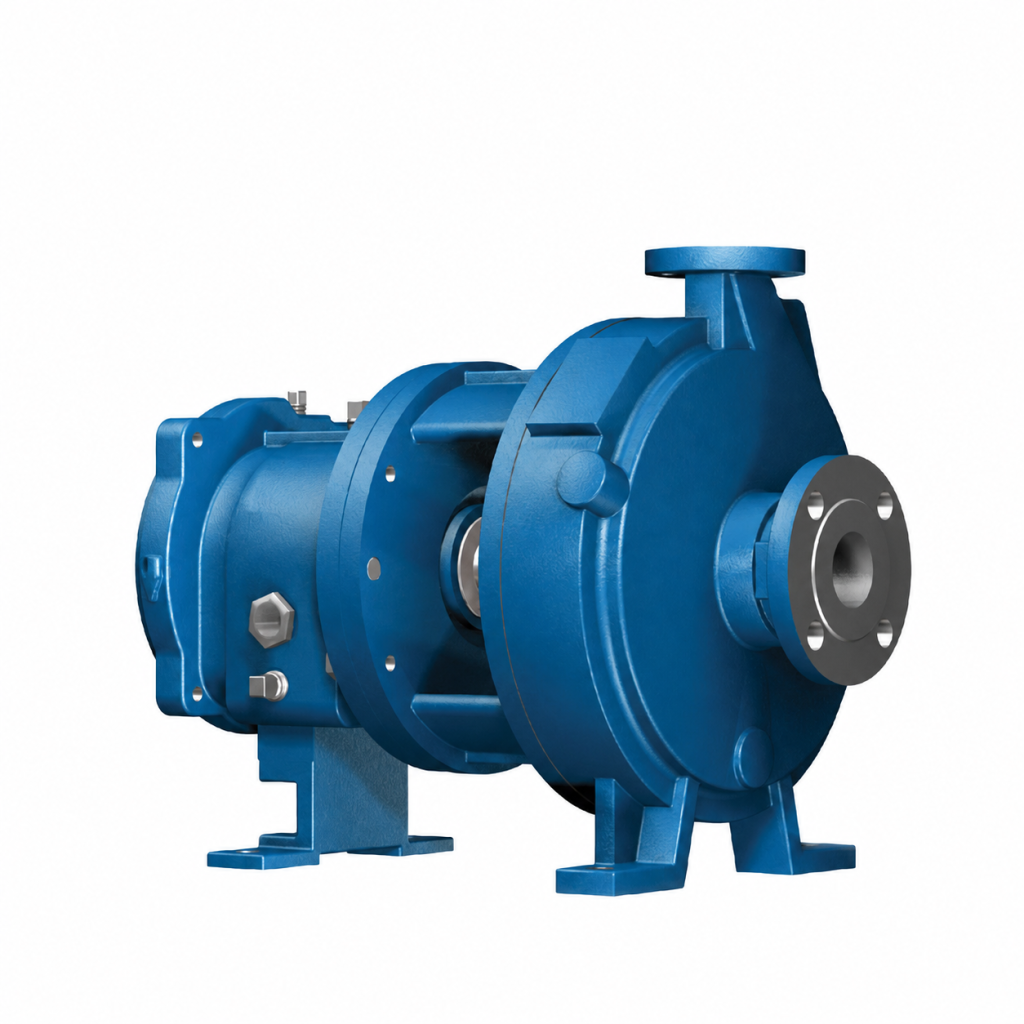

Serie G196 · Bajo caudal · para Goulds LF3196
La G196 Low Flow es una configuración de bomba de proceso ANSI/ASME B73.1 para aplicaciones que requieren bajo caudal y alta carga. Esta página organiza los tamaños LF3196, referencias de componentes, materiales y datos de servicio necesarios para iniciar una revisión de reemplazo equivalente.
Solicita una bomba completa, un ensamble hidráulico o un componente disponible. Comparte el tamaño LF instalado, la placa de datos o el número de parte OEM para confirmar la configuración antes de cotizar.
Cómo iniciar: usa primero el tamaño LF instalado o la referencia OEM. Si tienes los datos, agrega caudal, carga, fluido, temperatura y velocidad para revisar la bomba y el servicio hidráulico en conjunto.
Modelo instaladoGoulds LF3196 / LF 3196
Familia de reemplazoG196 Low Flow
Criterios de selecciónTamaño · bastidor · referencia · servicio
Alcance de suministro para LF3196
Opciones de reemplazo disponibles
El tamaño, bastidor, servicio y referencias de componentes se revisan antes de preparar la cotización.
Bomba de reemplazo completa
La configuración G196 Low Flow se revisa contra el tamaño y las condiciones de operación instaladas.
Reemplazo del conjunto hidráulico
Carcasa, impulsor de álabes radiales y cubierta se emparejan con la configuración LF verificada.
Carcasa de bajo caudal
La referencia de carcasa concéntrica se verifica por tamaño LF y número OEM.
Impulsor de álabes radiales
La referencia del impulsor LF se confirma por tamaño y configuración de servicio.
Cubierta y componentes del sello
La cubierta se confirma por tamaño, bastidor y arreglo de sellado instalado.
Componentes del extremo de potencia G196
Las referencias de bastidor, eje, camisa y rodamientos se suministran tras verificar bastidor y número de parte.
Rango de desempeño de referencia
Límites operativos G196 Low Flow
Usa estos máximos publicados como filtro inicial. El caudal, la carga, la velocidad, el diámetro del impulsor y el rango de operación finales se confirman para el tamaño y la curva seleccionados.
Caudal · hasta220 GPM50 m³/h
Carga · hasta925 ft282 m
Presión · hasta450 PSIG31 bar
Temperatura · hasta700°F371°C
Los valores máximos no corresponden a un mismo punto de operación. La selección final debe basarse en el caudal requerido, la carga total, el fluido y las condiciones de operación.
Diseño y opciones
Configuración para bajo caudal
Configuración compacta para procesos que requieren mayor carga. La carcasa, el impulsor, el sello y los materiales se definen de acuerdo con el servicio especificado.
Carcasa concéntrica
Geometría de bajo caudal preparada para servicio LF y emparejada con el tamaño de bomba seleccionado.
Impulsor de álabes radiales
Las referencias del impulsor de bajo caudal se verifican por tamaño y número de parte antes del reemplazo.
Diseño de extracción por la parte posterior
El acceso para mantenimiento corresponde a la plataforma G196 y a la configuración instalada.
Ajuste externo del impulsor
El ajuste y las holguras de operación se configuran para el tamaño y servicio especificados.
Opciones de cámara de sello
La cámara se revisa según el arreglo de sello y las condiciones del proceso.
Referencias del extremo de potencia G196
Bastidor, eje, camisa y componentes de rodamientos se verifican por bastidor y número de posición.
Materiales de construcción
Metalurgia según el proceso
La disponibilidad depende del tamaño LF, la geometría del componente y el servicio. Confirma los materiales en contacto con el fluido durante la cotización.
Hierro dúctil / internos 316SSCF8M · acero inoxidable 316CD4MCuN · dúplexCN7M · familia Alloy 20Hastelloy BHastelloy CNíquelTitanioOtras aleaciones, sujetas a revisión
Los materiales se seleccionan considerando la corrosión y las condiciones de operación. El grado final y la disponibilidad por componente se confirman para el tamaño LF solicitado.
Servicios típicos de LF3196
Aplicaciones de bajo caudal y alta carga
Comparte el fluido y el punto de operación para evaluar la configuración de bajo caudal según las condiciones reales del proceso.
Dosificación de químicos, inyección de catalizador, muestreo y alimentación de reactores o procesos.
Lavado de sellos, alimentación de calderas, retorno de condensado y servicio con fluidos de transferencia de calor.
Otros servicios de bajo caudal y alta carga, sujetos a verificación de tamaño, materiales y desempeño hidráulico.
Selección de bomba
¿Necesitas reemplazar una Goulds LF3196?
Envía el tamaño instalado y los datos de operación que tengas disponibles. Revisaremos el alcance de reemplazo y las referencias compatibles antes de preparar la cotización.
- Tamaño LF, bastidor, placa de datos y número de parte OEM
- Caudal, carga, velocidad, fluido y temperatura
- Material, arreglo de sello, plano o curva de la bomba
