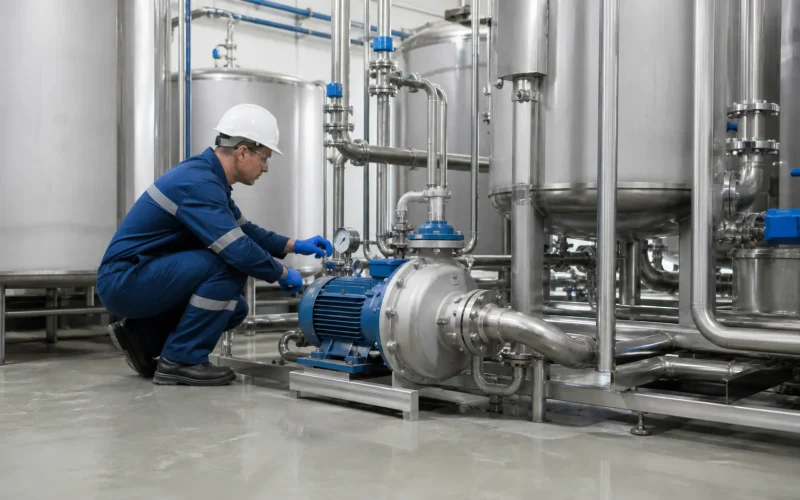

En una planta de alimentos y bebidas pueden coexistir bombas para producto, limpieza, químicos, agua de servicios y residuos. La selección depende del contacto con el producto, de los requisitos de limpieza del proceso y de las condiciones hidráulicas y químicas reales.
Primera pregunta: ¿hay contacto directo con el producto?
Identifique qué fluido circula por la bomba durante la producción y durante la limpieza. También confirme si las superficies mojadas de la bomba forman parte de un circuito que debe limpiarse como superficie de contacto con el producto. El nombre del sector o la palabra «sanitaria» por sí solos no bastan para especificar el equipo.
| Servicio | Qué debe determinarse | Pregunta para la especificación |
|---|---|---|
| Producto o ingrediente sin envasar | Contacto, requisitos higiénicos, materiales, limpieza e inspección | ¿Qué norma, programa de higiene o requisito del cliente aplica al equipo? |
| Circuito CIP | Recorrido de la solución, superficies que limpia, concentración, temperatura y ciclo | ¿La bomba debe poder drenarse, inspeccionarse o limpiarse bajo el protocolo del sitio? |
| Químicos y servicios auxiliares | Compatibilidad, hidráulica, contención, contaminación cruzada y mantenimiento | ¿Cuáles son las condiciones normales, máximas y de limpieza? |
| Subproductos, sólidos y aguas residuales | Tamaño y cantidad de sólidos, fibras, viscosidad, abrasión y succión | ¿Qué bomba maneja el fluido sin obstrucción y dentro de su curva? |
Alcance de ASME B73.1 y sus límites
ASME B73.1 cubre bombas centrífugas horizontales de succión axial para servicio de proceso químico. Incluye requisitos dimensionales de intercambiabilidad y características de diseño orientadas a la instalación, el mantenimiento, la confiabilidad y la seguridad. El estándar no define por sí mismo los requisitos de diseño higiénico para superficies en contacto con alimentos. Consulte el alcance publicado por ASME.
Para México, la NOM-251-SSA1-2009 establece prácticas de higiene para el proceso de alimentos, bebidas y suplementos alimenticios, incluidos requisitos de limpieza para equipos y materiales que puedan entrar en contacto con ellos. Para bombas, 3-A SSI mantiene el estándar 02-12 para bombas centrífugas y rotativas. Verifique la edición, el alcance y los requisitos aplicables a la instalación; no trate estos documentos como certificaciones intercambiables.
Comparar los requisitos antes de especificar
| Criterio | Diseño higiénico | Bomba de proceso ASME B73.1 |
|---|---|---|
| Propósito | Cumplir los requisitos de higiene, limpieza e inspección definidos para el producto y el sitio | Atender aplicaciones de proceso químico con dimensiones y características de instalación definidas por el estándar |
| Contacto con producto | Verificar superficies mojadas, materiales, acabado y evidencia de limpieza según el requisito aplicable | El cumplimiento de B73.1 no demuestra por sí mismo aptitud higiénica o autorización para contacto con alimentos |
| Limpieza y drenabilidad | Revisar el diseño completo, las conexiones, juntas, drenaje y método de limpieza requerido | Evaluar la configuración industrial instalada; no asumir que es autovaciable o sanitizable |
| Documentación | Solicitar las declaraciones, certificados y evidencia que correspondan al estándar y al proyecto | Solicitar dimensiones, curva, materiales, sello, límites de operación y documentación de fabricación |
Una conexión sanitaria o un material inoxidable tampoco prueban por sí solos que un equipo sea higiénico. Del mismo modo, una bomba ANSI no queda descartada automáticamente para todos los servicios de una planta: su idoneidad depende de la aplicación, de las superficies mojadas y de los requisitos documentados.
Revisar aplicaciones frecuentes
| Aplicación | Datos que cambian la selección | Siguiente revisión |
|---|---|---|
| Transferencia de producto | Contacto, viscosidad, temperatura, sensibilidad al esfuerzo cortante y limpieza | Confirmar primero los requisitos higiénicos y la bomba permitida por el proceso |
| Lavado CIP | Químico, concentración, temperatura, tiempo, secuencia y enjuague | Revisar compatibilidad de todas las partes mojadas y el método de limpieza del circuito |
| Vinazas, bagazo u otros residuos | Fibras, tamaño y fracción de sólidos, abrasión, aireación, viscosidad y NPSH disponible | Comparar hidráulica, paso de sólidos y tipo de bomba; B73.1 no garantiza paso libre de sólidos |
| Jarabes y melaza | Viscosidad a temperatura de bombeo y arranque, capacidad de succión y régimen de operación | Comparar alternativas centrífugas y de desplazamiento positivo con los datos del proceso |
| Agua, condensados y PTAR | Calidad del agua, temperatura, presión, contaminantes, sólidos y separación de redes | Definir el servicio exacto y verificar materiales, hidráulica y requisitos de la planta |
Estos ejemplos sirven para identificar preguntas de ingeniería, no para prescribir una familia de bomba sin datos. Para cualquier reemplazo, confirme modelo, tamaño, configuración y condiciones de servicio antes de cotizar.
Materiales, sellos y ciclo completo
Documente el fluido normal y todas las condiciones de limpieza, arranque, paro y desviación razonablemente previsibles. Revise carcasa, impulsor, eje, componentes auxiliares, caras del sello y elastómeros como un conjunto. La compatibilidad depende de la composición y concentración del fluido, temperatura, impurezas, sólidos y duración de la exposición; una tabla general no reemplaza la revisión del fabricante o de ingeniería.
Los planes de tubería del sello describen configuraciones distintas. Por ejemplo, Plan 11 recircula fluido desde una zona de alta presión hacia la cámara del sello; Plan 21 incorpora un enfriador en esa recirculación. El tipo de sello y el plan deben elegirse según el fluido, la temperatura, la presión, el arreglo y las recomendaciones del proveedor del sello. Consulte las descripciones de planes de Flowserve.
Cuando se requiere declarar compatibilidad de un material con contacto alimentario, especifique la sustancia, el uso previsto y las condiciones de contacto. La FDA explica que el estado regulatorio se determina para componentes y usos concretos; evite describir una bomba completa como «certificada por FDA» sin documentación que respalde exactamente esa afirmación. Guía de la FDA sobre componentes de materiales en contacto con alimentos.
Para profundizar, consulte la tabla de resistencia química, la guía de materiales para bombas ANSI y la guía de selección de sellos.

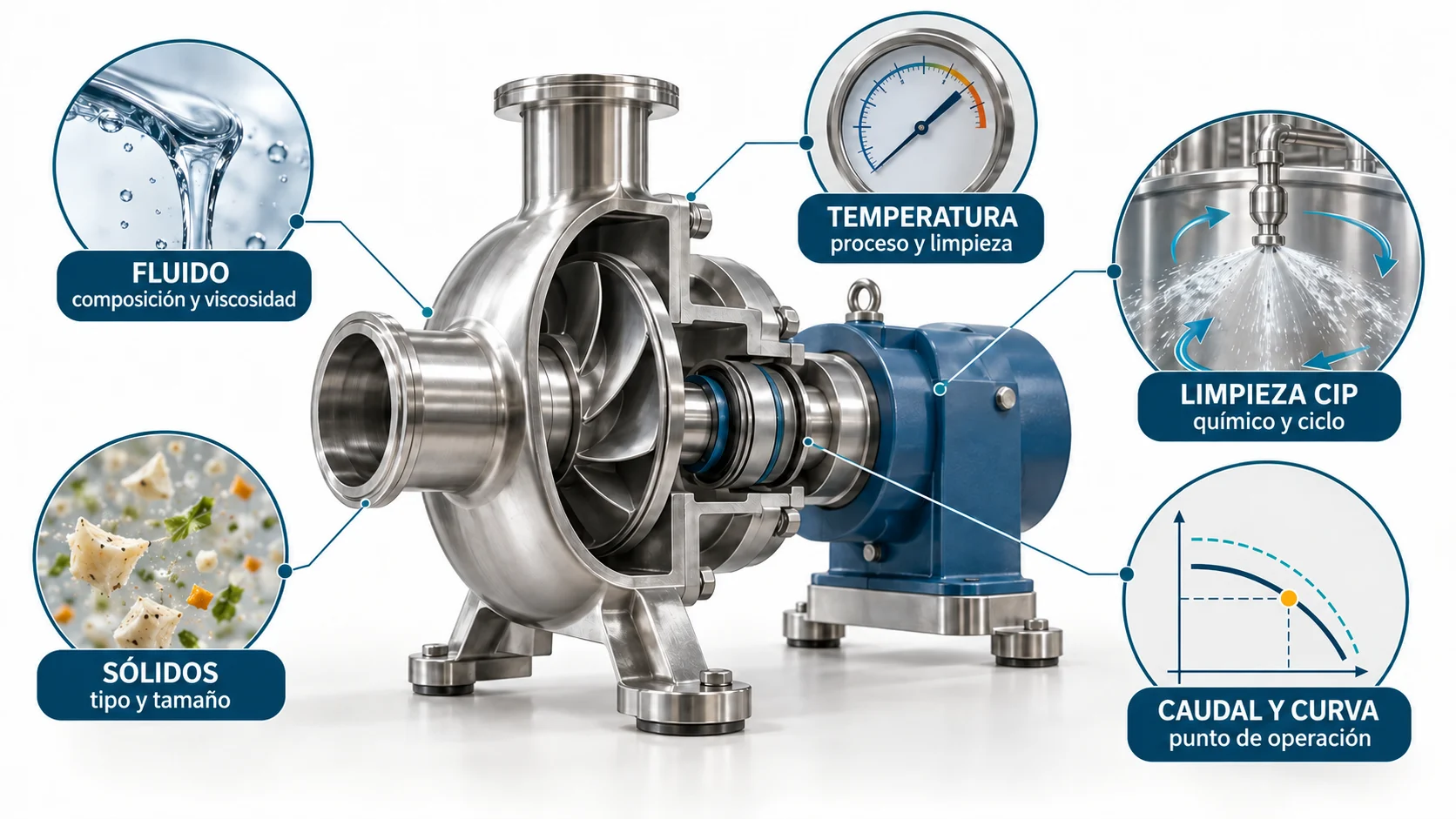

Datos que debe incluir la solicitud
| Dato | Información útil |
|---|---|
| Servicio y contacto | Fluido bombeado y si la bomba o sus superficies mojadas contactan el producto |
| Condición del fluido | Composición, concentración, temperatura normal y máxima, viscosidad y densidad |
| Limpieza | Químicos, concentración, temperatura, tiempo, secuencia CIP/SIP y enjuague |
| Hidráulica | Caudal mínimo/normal/máximo, carga total, presión, condición de succión y NPSH disponible si se conoce |
| Sólidos | Tipo, tamaño, concentración, fibras, abrasividad y presencia de gas |
| Equipo instalado | Fabricante, modelo, tamaño, velocidad, materiales y sello; adjunte placa, curva o fotografías |
| Requisitos del proyecto | Norma o especificación del cliente, certificados solicitados, ubicación y fecha requerida |
Indique las unidades junto a cada valor. Puede enviar caudal en m³/h o GPM, carga en m o ft, presión en kPa, bar o psi y temperatura en °C o °F; incluya la condición de referencia cuando sea relevante.
Referencias técnicas
- ASME B73.1: bombas centrífugas horizontales para proceso químico.
- 3-A SSI 02-12: bombas centrífugas y rotativas.
- NOM-251-SSA1-2009: prácticas de higiene para alimentos y bebidas en México.
- Flowserve: descripciones de planes de tubería para sellos mecánicos.
- FDA: estado regulatorio de componentes de materiales en contacto con alimentos.
Solicitar una revisión de aplicación
Comparta el fluido, las condiciones normales y de limpieza, los datos hidráulicos y el modelo instalado si se trata de un reemplazo. Puede adjuntar la placa, una curva o la hoja de proceso en la página de contacto.
