Esta guía ayuda a preparar y revisar una compra técnica. No sustituye una evaluación de corrosión ni la confirmación de ingeniería para una condición de proceso específica.
Qué es CD4MCuN y dónde aparece en una bomba ANSI

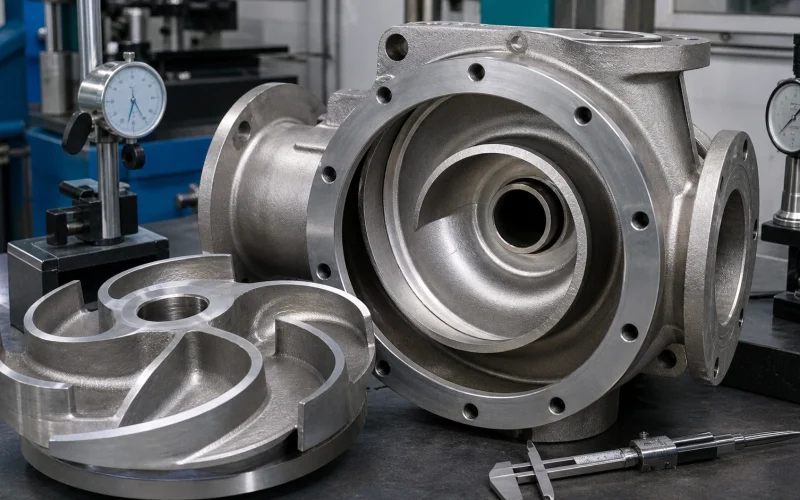

CD4MCuN es una designación asociada con acero inoxidable dúplex fundido. En una bomba de proceso puede especificarse para una carcasa, un impulsor, una cubierta u otra pieza fundida. Cada componente debe vincularse con su propia especificación, número de parte o plano; el material de una pieza no confirma automáticamente el de todo el extremo húmedo.
No trate CD4MCuN como sinónimo automático de acero dúplex 2205. La forma del producto, la norma, el grado, la ruta de fabricación, el tratamiento térmico y los criterios de aceptación pueden ser distintos. La equivalencia debe respaldarse con la especificación y los documentos de la pieza, no sólo con una descripción comercial.
Qué norma y grado deben aparecer en la especificación
ASTM A890/A890M-26 cubre fundiciones dúplex resistentes a la corrosión para aplicaciones generales. ASTM A995/A995M corresponde a fundiciones dúplex para piezas que contienen presión. Confirme qué norma, edición y grado exige el diseño o la orden de compra; compartir una designación de aleación no vuelve intercambiables los requisitos de dos normas.
ASTM describe un intervalo aproximado de 30–60% de ferrita para los grados cubiertos por A890, con el balance de austenita; no establece una proporción universal de 50/50. Si el proyecto necesita un intervalo más estrecho u otro criterio metalúrgico, agréguelo a la especificación y defina cómo se verificará.
Cuando la compra especifique Grado 1B (CD4MCuN), verifique que el grado solicitado aparezca de forma coherente en la orden, el marcado de la pieza y el certificado. Si se incluye una designación UNS, compárela con la documentación de la norma aplicable. No deduzca el grado únicamente del nombre CD4MCuN ni de una equivalencia comercial.
Grado 1B: confirme la designación en la orden y el certificado
Si necesita distinguir CD4MCuN de otra designación dúplex, compruebe el grado y la composición reportada —incluido el nitrógeno cuando aplique— contra la edición de ASTM especificada en la compra. Una etiqueta, un catálogo o un PMI aislado no sustituyen esa comparación documental.

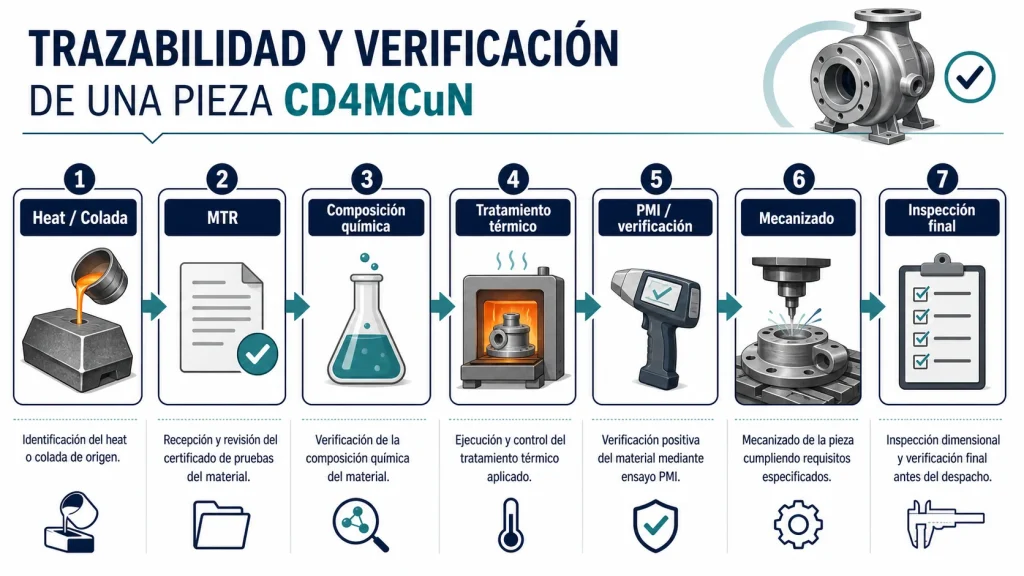

Cómo revisar la trazabilidad y el certificado de material
El informe de ensayos del material (MTR, por sus siglas en inglés) reúne los resultados de la colada. Verifique que el número de colada marcado en la pieza coincida con el del informe y la orden. Después compare la norma, el grado y los resultados con los requisitos de compra.
| Punto de revisión | Qué confirmar | Acción si falta o no coincide |
|---|---|---|
| Norma y grado | Especificación, edición y grado indicados para el componente. | Solicite aclaración antes de aceptar una equivalencia. |
| Número de colada | Que el identificador de la pieza coincida con el MTR y los registros asociados. | Pida trazabilidad documental que cierre la relación pieza–colada. |
| Análisis químico y propiedades | Resultados reportados frente a los límites y ensayos que aplican al grado y a la orden. | Compare contra la especificación contractual vigente; no use una tabla genérica como criterio de aceptación. |
| Tratamiento térmico | Que la ruta y los registros entregados cubran los requisitos aplicables al grado, la norma y la compra. | Solicite evidencia o una aclaración del fabricante; no suponga una temperatura universal. |
| Documentos adicionales | PMI, informe dimensional, ensayos no destructivos (END/NDE), pruebas u otros requisitos que la orden haya definido. | Confirme método, alcance y criterio de aceptación antes de la fabricación. |
Un MTR facilita revisar resultados y trazabilidad; el alcance exacto del certificado debe corresponder a la norma y a la orden. Si necesita un certificado EN 10204 tipo 3.1 u otro documento específico, inclúyalo expresamente en la RFQ en lugar de asumir que se entrega de forma automática.
Qué confirma cada inspección y qué no confirma
Defina cada verificación según el riesgo y el requisito del proyecto. La identificación positiva de materiales (PMI) puede apoyar la identificación de una aleación dentro del alcance del equipo y del método utilizado; por sí sola no sustituye el análisis certificado de la colada, la evidencia de tratamiento térmico ni la inspección dimensional.
PMI, ensayos no destructivos, hidroprueba, balanceo y reporte dimensional no son una lista universal obligatoria para cualquier componente CD4MCuN. Cuando se requieran, especifique la pieza, el método, el muestreo y el criterio de aceptación; para una prueba de conjunto, aclare si se trata de un requisito de la bomba completa o de una pieza individual.
CD4MCuN frente a 316SS: comparar con límites claros

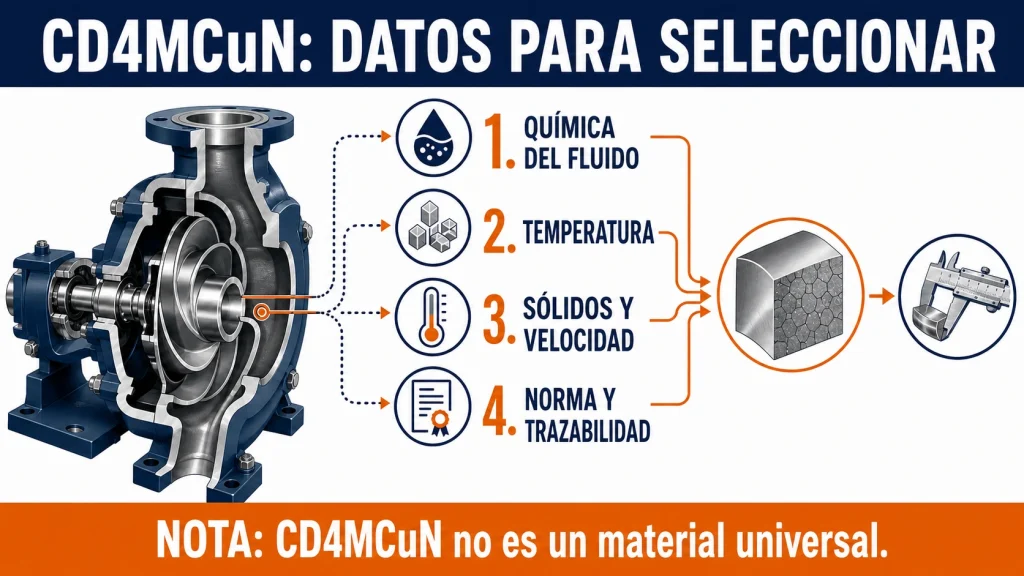

CD4MCuN y 316SS/CF8M no deben ordenarse como una escala simple de “mejor” y “peor”. La selección depende de la composición real del fluido, concentración, temperatura, contaminantes, cloruros, sólidos, velocidad, transitorios y mecanismo de daño. La resistencia mecánica de una aleación tampoco permite predecir por sí sola su vida frente a corrosión o erosión.
Antes de cambiar de material, documente las condiciones normal, mínima y máxima, revise el componente afectado y determine si la falla fue corrosión, picadura, erosión-corrosión, cavitación, fractura u otro mecanismo. Para comparar familias de aleaciones según el medio, consulte la guía de selección de materiales para bombas ANSI; confirme que sus datos correspondan al servicio específico.
PREN: indicador comparativo, no aprobación de servicio
El PREN se calcula a partir de la composición y puede servir para comparar ciertos aspectos de la resistencia a picadura. No es un certificado de compatibilidad, una tasa de corrosión ni una garantía contra picadura, corrosión bajo tensión, erosión o ataque localizado. Interprételo junto con datos del fluido, temperatura, fabricación, inspección e historial de servicio.
Checklist RFQ para una carcasa o un impulsor
Incluya los datos siguientes para que el proveedor identifique la configuración correcta y pueda responder a los requisitos de forma comparable:
- Equipo: fabricante, modelo, tamaño, frame o grupo y datos de placa disponibles.
- Componente: nombre, número de parte, posición, plano y dimensiones críticas.
- Material: designación, norma, edición y grado que exige el proyecto.
- Servicio: fluido y composición, concentración mínima/normal/máxima, temperatura, pH, cloruros, presión y sólidos.
- Documentación: MTR y trazabilidad por colada; registros térmicos y certificados adicionales cuando se hayan especificado.
- Inspección: PMI, dimensiones, ensayos no destructivos, balanceo o pruebas, junto con método y criterio de aceptación cuando apliquen.
- Historial: fotografías, material anterior y descripción de la falla, si están disponibles.
Copie estos datos en su RFQ
Complete los campos aplicables y envíelos con el plano o las fotos.
Equipo: [marca, modelo y tamaño]
Pieza: [componente, número de parte o plano y cantidad]
Material: [norma, edición y grado]
Servicio: [fluido, concentración, temperatura, pH, cloruros y sólidos]
Documentos: [MTR y colada, registro térmico, inspecciones acordadas]
Para validar la referencia de una pieza, envíe el modelo, número de parte, plano o fotografías junto con las condiciones de operación. Consulte la guía de refacciones para Goulds 3196 o de refacciones Durco Mark III cuando corresponda. La compatibilidad dimensional y la compatibilidad del material son verificaciones separadas.
Preguntas frecuentes
¿CD4MCuN es lo mismo que acero inoxidable dúplex 2205?
No automáticamente. CD4MCuN corresponde a una fundición dúplex; 2205 suele identificar productos dúplex trabajados. Compare forma del producto, norma, grado, fabricación, tratamiento y requisitos del servicio antes de aceptar una sustitución.
¿ASTM A890 exige 50/50 de ferrita y austenita?
No como proporción universal. La norma describe aproximadamente 30–60% de ferrita para los grados cubiertos, con el balance de austenita. Un límite distinto debe especificarse y verificarse de acuerdo con el proyecto.
¿El PREN garantiza que una pieza resistirá el servicio?
No. Es un indicador calculado a partir de la composición y no reemplaza la evaluación del fluido, la temperatura, la velocidad, la fabricación ni el historial de fallas.
¿Qué documento debo pedir primero?
Empiece por la norma y el grado completos, la identificación de colada y el MTR asociado. Después confirme el tratamiento térmico y los ensayos adicionales que la orden exige para ese componente.
