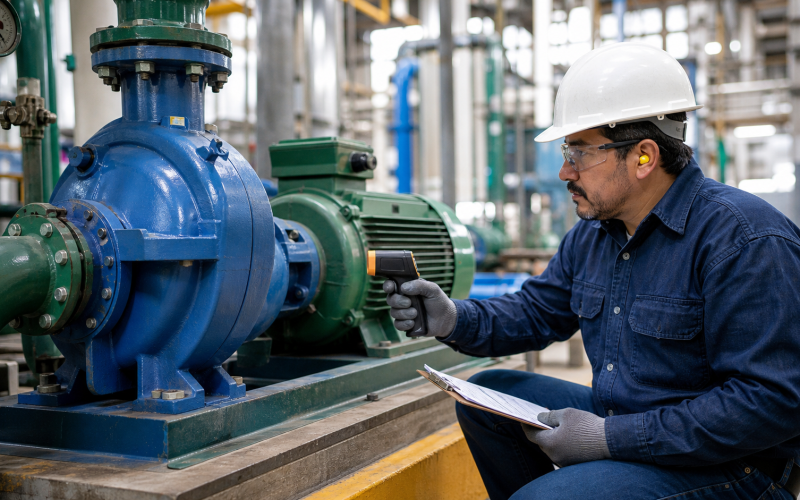

Esta guía está pensada para mantenimiento y operaciones en plantas industriales de México. Su objetivo es ayudar a construir una línea base útil con los datos disponibles y reconocer cuándo hace falta una evaluación más profunda.
Qué puede resolver un programa de bajo costo
Una ruta de monitoreo permite observar cambios en temperatura, vibración, presión, caudal, potencia, lubricación y condición visible. El valor está en repetir las mediciones en puntos definidos y relacionarlas con la velocidad, el fluido, la carga y el estado del proceso.
El programa sirve para detectar una desviación y decidir qué comprobar. No identifica por sí solo una causa ni sustituye el manual del fabricante, la curva de la bomba, los procedimientos de seguridad o una inspección especializada. Una lectura aislada puede variar por cambios normales de ambiente u operación.
Qué bombas conviene monitorear primero
Empiece por las bombas cuya falla tendría mayor consecuencia para la seguridad, el ambiente, la producción o la calidad. No priorice únicamente por tamaño o potencia: considere también la probabilidad de falla, el historial, la disponibilidad de reserva y el acceso para inspección.
| Criterio | Qué evaluar |
|---|---|
| Consecuencia | Qué proceso se detiene, qué producto se afecta y qué riesgo aparece si la bomba falla. |
| Historial | Fallos repetidos, reparaciones recientes, cambios de vibración o fugas y tiempo de operación. |
| Respaldo | Si existe una bomba de reserva y cuánto tarda el proceso en recuperarse. |
| Acceso y exposición | Si la ronda manual es segura y si el equipo opera en un área remota, caliente o con riesgo químico. |
Use esta evaluación para asignar la frecuencia de inspección y las variables que vale la pena seguir. Una bomba crítica con acceso inseguro puede justificar instrumentación permanente; una bomba auxiliar quizá solo requiera una revisión visual periódica.
Qué medir y qué puede indicar cada señal
Temperatura y termografía

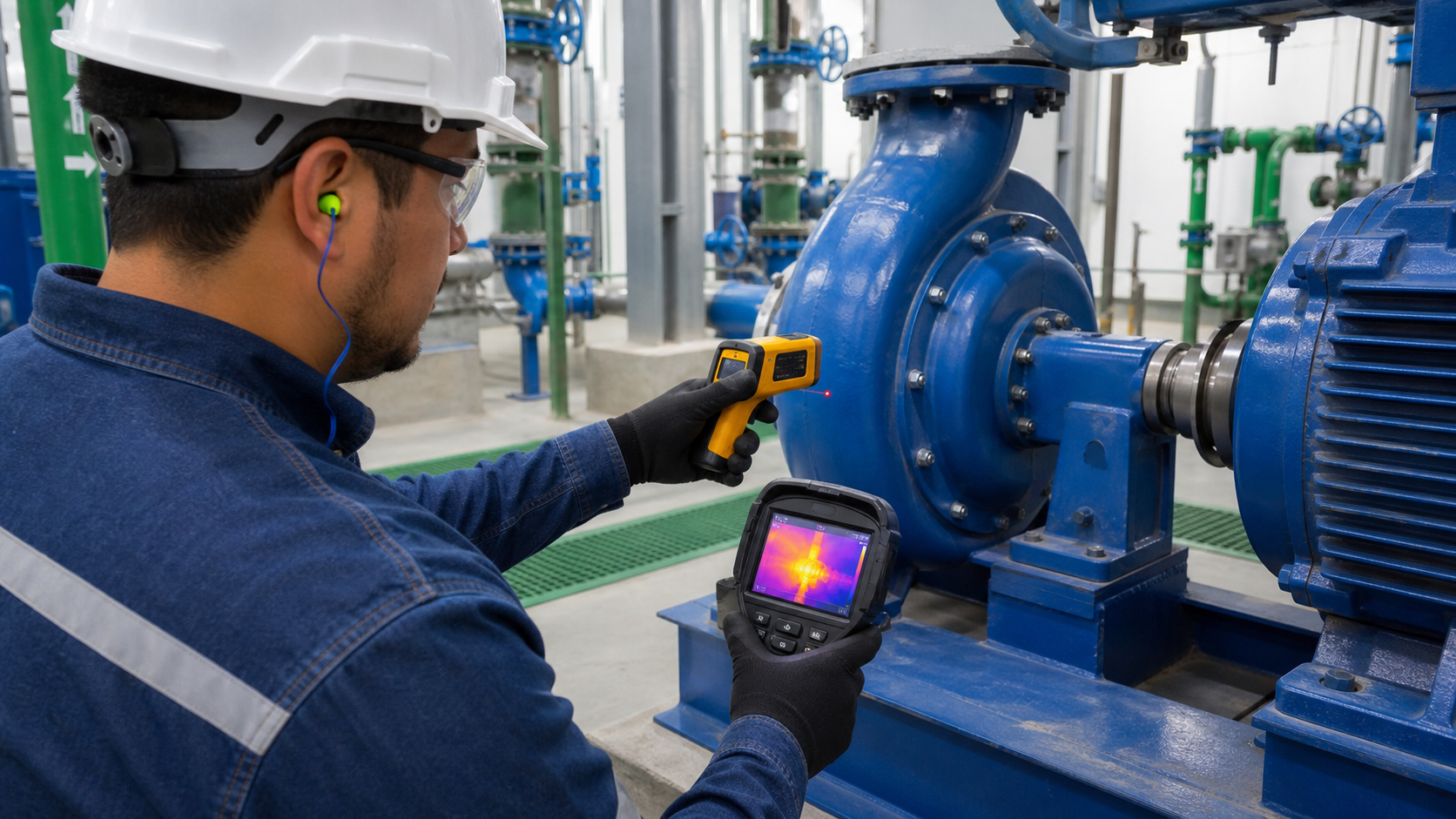

Un termómetro infrarrojo permite registrar la temperatura en alojamientos de rodamientos, motor y otros puntos accesibles definidos por la planta. Mantenga una distancia y un ángulo parecidos; anote la temperatura ambiente, la carga y el tiempo de operación. Compare la tendencia del equipo consigo mismo bajo condiciones similares.
Una temperatura creciente puede relacionarse con lubricación, carga, fricción, alineación o ventilación, entre otras causas. Las superficies brillantes, el polvo, la humedad y la emisividad pueden alterar la lectura infrarroja; confirme cualquier anomalía con otra señal antes de decidir una intervención.
Vibración portátil
Defina puntos accesibles en los alojamientos de bomba y motor, y mantenga el mismo instrumento, orientación y método en cada ronda. Registre velocidad y condición de operación. Una tendencia que aumenta puede justificar revisar montaje, acoplamiento, rodamientos, impulsor, tubería o condiciones hidráulicas; no confirma por sí sola cuál es la causa.
No aplique una tabla genérica de límites en mm/s a todas las bombas. Los criterios dependen del tipo y montaje del equipo, el punto de medición, la velocidad y las condiciones de prueba. Para bombas rotodinámicas, consulte el alcance de ANSI/HI 9.6.4-2022 y la guía de ANSI/HI 9.6.5-2022, además de los criterios del fabricante y del sitio.
Presión, caudal y punto de operación
Registre presión de succión y descarga junto con el caudal, la velocidad y la posición de válvulas. La presión sin caudal no describe por completo el servicio de la bomba. Cuando tenga los datos y la curva correspondiente, compare el punto real con la curva de la bomba y las condiciones del sistema. Un cambio puede deberse a una restricción, entrada de aire, desgaste o una modificación del proceso; confirme antes de ajustar válvulas.
Si cambia la presión de succión o aparece ruido compatible con cavitación, revise el nivel del tanque y las pérdidas de la línea. Compare la carga neta positiva de succión disponible (NPSHa) con la requerida por la bomba (NPSHr), según la curva y las condiciones reales de operación. Una lectura de presión por sí sola no confirma cavitación.
Corriente y potencia
La corriente puede ayudar a reconocer cambios de carga o desequilibrios eléctricos, pero no equivale por sí sola a la potencia activa. Para evaluar consumo se necesitan mediciones adecuadas de tensión, corriente y factor de potencia; con variador, también importa dónde y cómo se mide. Relacionar potencia con el caudal ayuda a seguir el consumo específico. Consulte la guía para medir el consumo de energía de una bomba.
Lubricación y observaciones del operador
En rodamientos lubricados con aceite, un análisis puede revelar contaminación, humedad o cambios de propiedades si la muestra se toma de forma consistente. En equipos con grasa, registre producto, cantidad y fecha según el manual. Añadir lubricante sin identificar la causa puede ocultar un problema o introducir contaminación.
Ruido nuevo, olor, goteo, movimiento de la base o dificultad de arranque también aportan contexto. Pida al operador anotar qué cambió y cuándo; la observación complementa las mediciones, pero no sustituye los instrumentos ni autoriza a retirar guardas o tocar partes peligrosas.
Cómo crear una línea base y responder a cambios
Tome varias lecturas cuando la bomba opere de forma estable y sin síntomas conocidos. Registre el fluido, la velocidad, el caudal, las presiones, la carga y cualquier condición ambiental que pueda influir. La línea base es el comportamiento documentado del equipo, no un único valor mínimo. Actualícela después de cambios de operación, reparación o modificación del sistema.
Cuando una medición cambie, repítala en el mismo punto y confirme el estado de operación. Después correlacione señales: temperatura y vibración en aumento pueden justificar una revisión mecánica y de lubricación; caudal y presión distintos requieren revisar bomba y sistema; potencia cambiante con el mismo servicio requiere comprobar velocidad, fluido y condiciones eléctricas. Estas relaciones orientan la investigación, no son diagnósticos automáticos.
- Observar: repetir la lectura y documentar si la variación continúa.
- Investigar: comparar otras variables, revisar el proceso y asignar una inspección.
- Actuar: programar mantenimiento o seguir el procedimiento de operación si existe riesgo para personas, ambiente o equipo.
Defina las respuestas y los límites con el fabricante, el estándar aplicable y el personal responsable de confiabilidad. ISO 10816-7:2009 es una referencia publicada para bombas rotodinámicas que está señalada para revisión; el proyecto de sustitución ISO/AWI 20816-7 no debe tratarse como una edición publicada. Verifique siempre qué edición y criterio exige la especificación del equipo.
Cómo organizar una ruta y registrar las lecturas

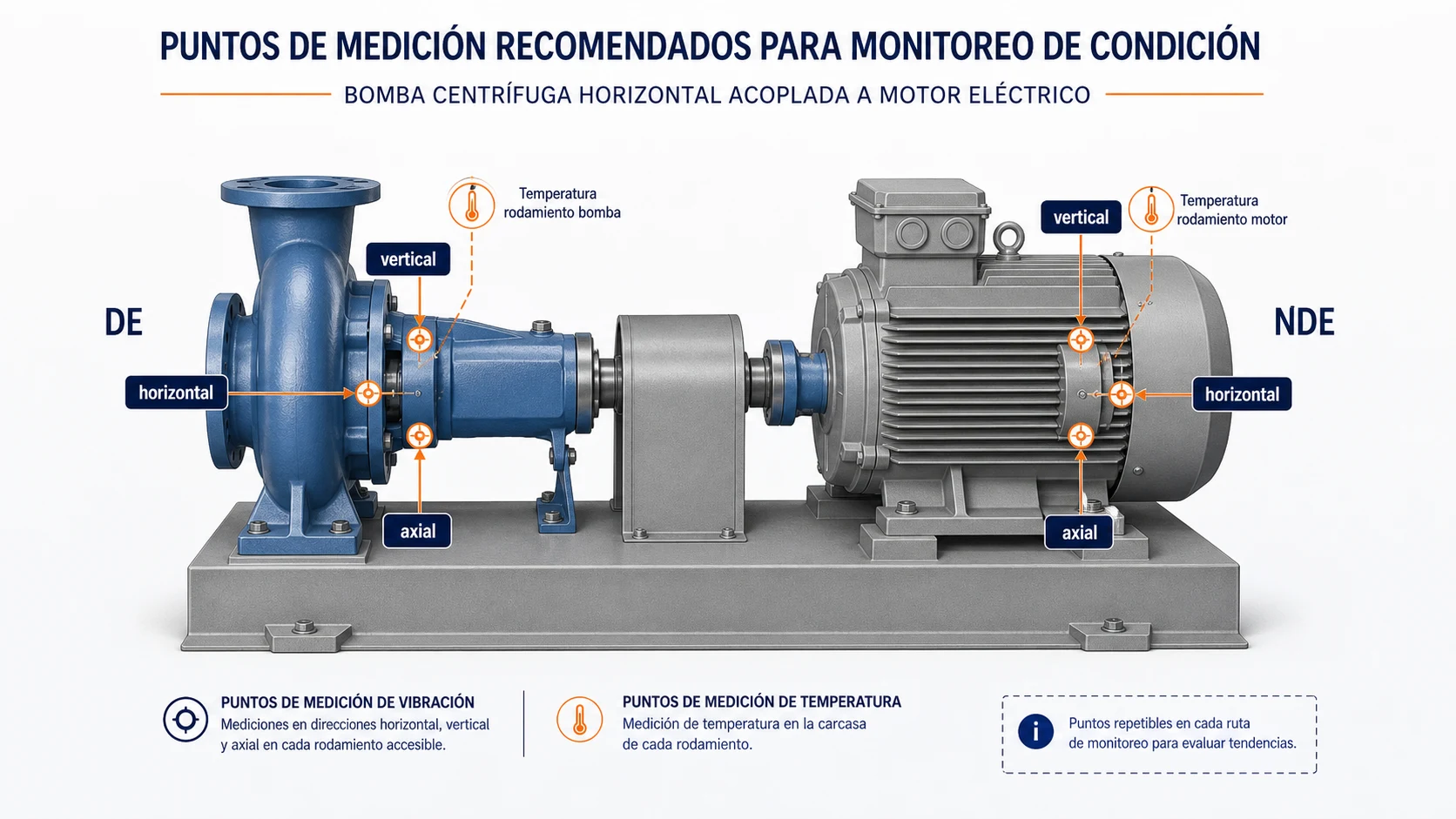

Una ruta útil indica qué medir, con qué instrumento, en qué punto, bajo qué condiciones y quién revisará el resultado. Marque los puntos de temperatura y vibración en la propia bomba o en una fotografía, si hacerlo es seguro y permitido por el sitio.
| Fecha y tag | Condición | Temperatura | Vibración | Hidráulica y energía | Hallazgo y acción |
|---|---|---|---|---|---|
| Fecha DD/MM AAAA Tag ____ | Fluido, velocidad, carga | Puntos y °C | Punto, orientación y unidad | Ps/Pd (kPa o bar), caudal (m³/h), kW si aplica | Desviación, responsable y fecha de seguimiento |
Adapte las columnas a las variables realmente disponibles y anote siempre unidades e instrumento. En la columna hidráulica, Ps es presión de succión y Pd es presión de descarga. Una hoja de cálculo es suficiente para comenzar. Lo importante es que las lecturas sean comparables y que cada desviación tenga seguimiento.
Inicio práctico
- Seleccione un grupo piloto de bombas según su criticidad.
- Defina puntos, instrumentos y condiciones que se registrarán.
- Tome lecturas iniciales durante una operación estable.
- Repita la ruta con el método y los puntos acordados.
- Asigne quién revisa tendencias y quién responde a cada desviación.
Cuándo pasar a sensores o monitoreo en línea
Considere sensores permanentes cuando la bomba sea crítica, las condiciones cambien entre rondas, el acceso sea inseguro o los eventos intermitentes no se detecten con inspección manual. Antes de comprar una plataforma, defina qué decisión debe mejorar, quién revisará las alarmas y qué acción corresponde a cada aviso. Los sensores sin responsable ni procedimiento solo acumulan datos.
La ruta manual permite aprender qué variables aportan valor y dónde instrumentar. Para separar la inspección económica de la estrategia de escalamiento y órdenes de trabajo, consulte también la guía de mantenimiento predictivo y monitoreo de condición.
Seguridad durante las inspecciones
La medición no justifica retirar guardas, acercarse a acoplamientos en movimiento ni abrir tableros energizados sin autorización y personal calificado. Evalúe arranque inesperado, superficies calientes, salpicaduras, químicos y atmósferas peligrosas; use instrumentos apropiados y siga los procedimientos de la planta.
La selección y uso del equipo de protección personal deben atender la evaluación de riesgos del centro de trabajo y los requisitos aplicables. Consulte la NOM-017-STPS-2024 en su publicación oficial; esta referencia no sustituye el análisis de riesgos ni define por sí sola un procedimiento específico para inspeccionar bombas.
Preguntas frecuentes
¿Cuál es la forma más económica de empezar?
Comience con una ruta documentada, inspección visual y los instrumentos ya disponibles, como termómetro y manómetros. Añada herramientas portátiles cuando respondan a una necesidad concreta.
¿Una temperatura alta confirma una falla de rodamiento?
No. Repita la medición en condiciones comparables y revise lubricación, carga, ventilación y vibración antes de atribuir una causa.
¿Puedo usar el mismo límite de vibración para todas las bombas?
No. El criterio depende del equipo, el soporte, la velocidad, el punto y el método de medición. Use la norma y los límites del fabricante que correspondan a la bomba.
¿Cuándo conviene instalar sensores en línea?
Cuando la criticidad, el riesgo de acceso o los cambios entre rondas impiden que la inspección manual dé suficiente aviso, y existe un proceso claro para revisar datos y responder.
Para profundizar en decisiones de confiabilidad, consulte la guía de confiabilidad de bombas centrífugas y los recursos técnicos disponibles.
