Qué debe resolver un programa de mantenimiento predictivo

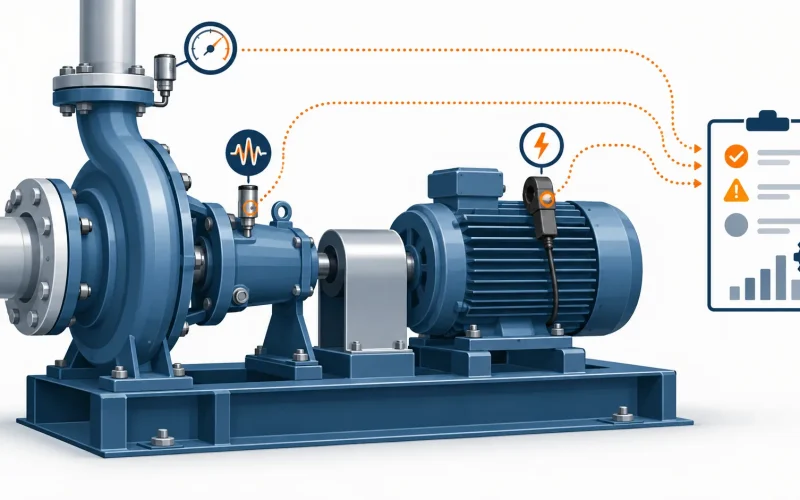

El mantenimiento predictivo de una bomba centrífuga sirve para detectar cambios de condición y programar una revisión antes de que la desviación afecte la producción o la seguridad. Para que el dato ayude, hay que relacionarlo con la bomba, el punto de operación, el historial y una acción definida. Una lectura aislada puede justificar una comprobación; no confirma por sí sola una falla ni una pieza que deba cambiarse.
La decisión práctica es si conviene volver a medir, inspeccionar el equipo, revisar el sistema de bombeo o preparar una intervención. El programa debe indicar quién verifica la señal, qué evidencia requiere la orden de trabajo y cómo se valida el resultado después de la intervención.
Qué bombas conviene monitorear primero
Priorice los equipos cuya pérdida de función tenga consecuencias relevantes y para los que exista una oportunidad real de detectar y atender el deterioro. La potencia del motor, por sí sola, no determina la prioridad.
| Criterio | Qué revisar |
|---|---|
| Impacto de la falla | Producción, seguridad, calidad, ambiente, continuidad del proceso y disponibilidad de una bomba de respaldo. |
| Historial | Repetición de fugas, cambios de temperatura o vibración, daños de rodamientos, fallas de sello, desgaste hidráulico o intervenciones frecuentes. |
| Detectabilidad | Si el modo de falla probable produce una señal medible con tiempo suficiente para revisar y actuar. |
| Capacidad de respuesta | Disponibilidad de personal, procedimiento, instrumentos y ventana de mantenimiento para confirmar el hallazgo. |
Una ruta de medición sin responsable de revisión ni criterio para generar una orden de trabajo puede producir registros, pero no una decisión. Empiece por pocos activos bien identificados y amplíe la cobertura cuando el flujo de revisión y cierre funcione.
Qué registrar para establecer una línea base
La línea base describe el comportamiento de la bomba bajo una condición de operación conocida. Para comparar lecturas, repita el método, los puntos y las direcciones de medición; registre también cualquier cambio del proceso que pueda explicar una variación.
| Dato | Registro recomendado |
|---|---|
| Identificación | Tag del activo, fabricante, modelo, tamaño, placa de datos y configuración instalada. |
| Condición de operación | Fecha y hora, velocidad, estado del variador, fluido, temperatura y posición de control pertinente. |
| Condición hidráulica | Caudal y presiones de succión y descarga cuando estén disponibles y puedan medirse de forma segura. |
| Medición mecánica | Valor, unidades, instrumento y método; ubicación y dirección del punto; montaje del sensor; velocidad y condición de operación. |
| Historial | Alarmas, órdenes de trabajo, reparaciones, cambios de proceso y lecturas posteriores a la intervención. |
Si cambia la velocidad, el caudal, la composición del fluido, la succión o la configuración del sistema, anótelo junto a la lectura. Comparar mediciones tomadas bajo condiciones distintas puede convertir una variación normal de carga en una falsa tendencia.

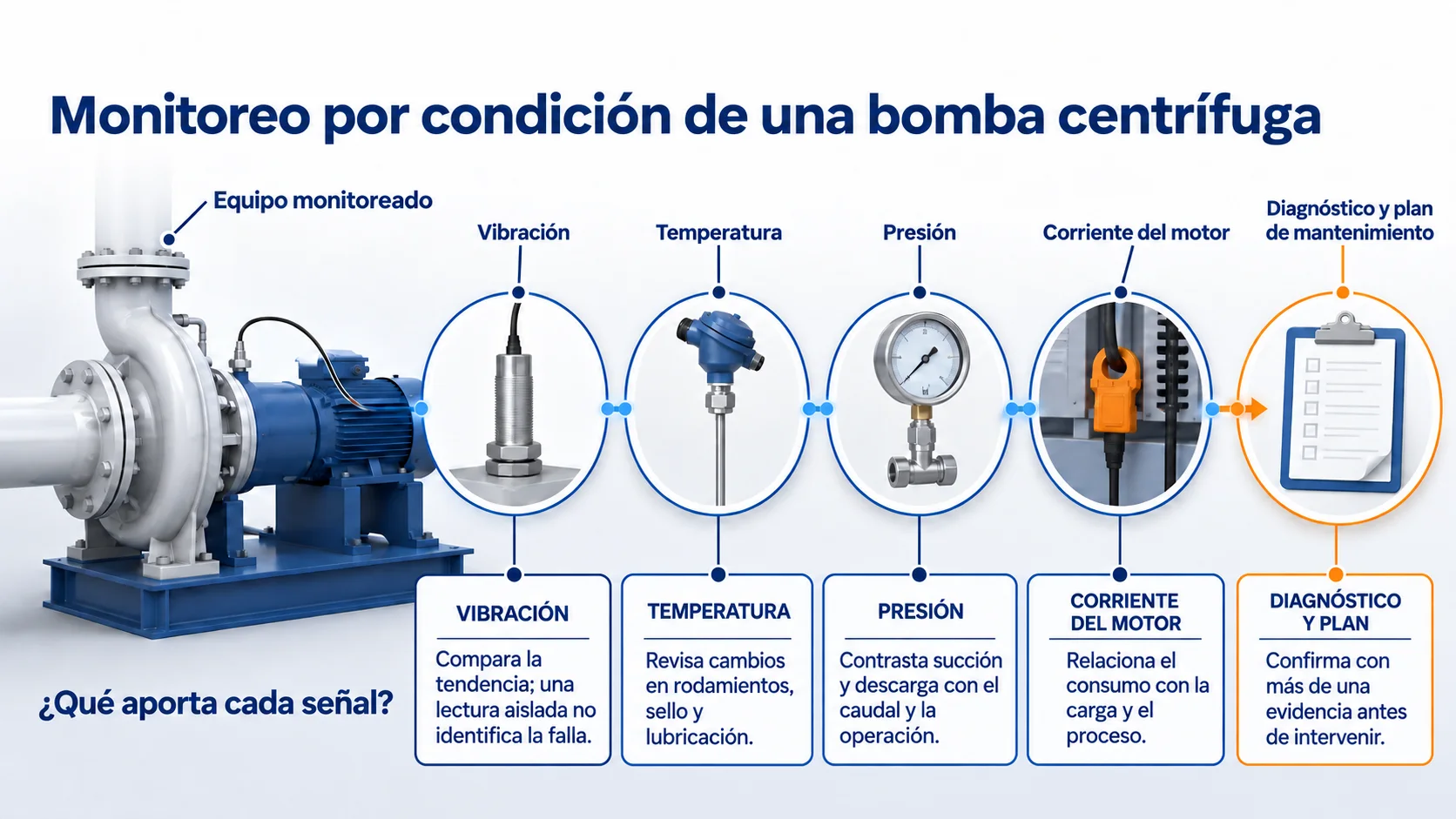

Qué puede indicar cada técnica y qué falta comprobar
La selección de variables debe partir del modo de falla que se quiere vigilar. Cada técnica aporta evidencia parcial; la interpretación debe comprobarse con la operación, el historial y mediciones complementarias.
| Señal | Puede orientar la revisión hacia | Comprobación necesaria |
|---|---|---|
| Vibración | Cambios mecánicos, del montaje o de la interacción hidráulica. | Velocidad, punto y dirección de medición, montaje del sensor, espectro cuando aplique, carga e historial. |
| Temperatura | Cambios de fricción, lubricación, carga o enfriamiento. | Ubicación del sensor, temperatura ambiente, régimen estable, lubricante y datos del fabricante. |
| Presión y caudal | Cambios de operación, restricciones o comportamiento del sistema. | Instrumento, ubicación, posición de válvulas, nivel de succión, velocidad y curva aplicable. |
| Corriente o potencia | Cambio de carga del motor o de la demanda del proceso. | Medición eléctrica segura, tensión, velocidad, caudal, fluido y condición del sistema. |
| Fuga y lubricante | Cambios visibles en sellado, nivel o condición del lubricante. | Tipo de sello o lubricación, procedimiento del fabricante, fluido y tendencia documentada. |
Una frecuencia de giro o un pico de espectro no identifica por sí solo una causa. Úselo como una pista para orientar la comprobación, no como diagnóstico ni como orden de paro.
Lectura inicial del espectro: pistas que deben confirmarse
| Componente observado | Hipótesis que puede orientar | Qué confirmar antes de concluir |
|---|---|---|
| 1× velocidad de giro | Puede ser compatible con desbalance del rotor o del impulsor; también puede aparecer por excentricidad, eje doblado, desalineación, fuerzas hidráulicas o resonancia. | Velocidad real, fase, dirección y punto de medición; inspeccione el impulsor y compare el comportamiento en condiciones de operación equivalentes. |
| 2× y respuesta axial | Puede orientar a revisar la alineación del acoplamiento, pero no confirma por sí sola una desalineación. | Revise alineación, acoplamiento, excentricidad, fijaciones, fase y respuesta de ambos equipos según el procedimiento aplicable. |
| Frecuencia de paso de álabes | Se calcula como número de álabes del impulsor × frecuencia de giro. Puede reflejar interacción impulsor-voluta u otra excitación hidráulica. | Confirme número de álabes y velocidad; revise punto de operación respecto del BEP/AOR, holguras, condición del impulsor y pulsaciones de presión. |
| Energía de banda ancha o impactos aleatorios | Puede ser compatible con cavitación, entrada de aire, turbulencia u otros eventos hidráulicos o mecánicos. | Compruebe succión, NPSH disponible frente al requerido, caudal, presión, ruido y forma de onda; la banda ancha no identifica una causa única. |
| Frecuencias características del rodamiento | BPFO, BPFI, BSF o FTF pueden orientar a revisar un defecto de rodamiento cuando se calculan con su geometría y velocidad. | Verifique el número de rodamiento y sus datos; confirme con envolvente, aceleración, forma de onda, temperatura, lubricante e historial. Una frecuencia no determina por sí sola si la causa es lubricación o contaminación. |
Estas relaciones son indicativas: distintos problemas pueden producir componentes parecidos. La guía de análisis de vibración de Hydraulic Institute también recomienda confirmar la hipótesis con experiencia y técnicas complementarias.
Cómo confirmar una tendencia antes de intervenir
- Confirme la lectura. Revise instrumento, montaje, punto de medición, dirección, unidad y repetibilidad.
- Confirme la operación. Registre velocidad y condiciones de proceso; compare estados equivalentes o documente sus diferencias.
- Compare con referencias válidas. Use la línea base del equipo, su historial, el IOM correspondiente y los criterios de aceptación o control aplicables.
- Busque evidencia convergente. Compare la señal con caudal, presiones, temperatura, potencia, lubricación, fugas y eventos recientes según el modo de falla investigado.
- Defina una acción y una verificación. Asigne responsable, plazo, datos adicionales requeridos y lectura de validación posterior.
El resultado puede ser repetir la medición, programar una inspección, revisar la instalación o el sistema, planear una reparación o seguir el equipo bajo el procedimiento de planta. Los criterios para reducir carga, detener o aislar un equipo deben venir de la evaluación de riesgo y de los procedimientos aprobados para esa instalación.
Qué aportan ANSI/HI 9.6.4 y ANSI/HI 9.6.5
Las dos referencias tienen funciones distintas. ANSI/HI 9.6.4 trata la medición de vibración y los valores permitidos para bombas rotodinámicas bajo condiciones de prueba definidas. ANSI/HI 9.6.5 ofrece guía de monitoreo de condición y de variables como potencia, temperatura, corrosión, fuga, presión, vibración, lubricante, caudal, velocidad y desgaste de rodamientos.
Un valor de aceptación de prueba no es automáticamente el límite de alarma o paro de una instalación. Para fijar esos límites, confirme la categoría de la bomba, velocidad, ubicación y dirección del sensor, condición de medición, manual aplicable, línea base y reglas del sitio. La ISO 10816-7:2009 tiene alcance específico para bombas rotodinámicas industriales; confirme la versión y el estado de revisión antes de utilizarla como criterio de un proyecto.
Zonas de evaluación de ISO 10816-7:2009
La tabla siguiente resume los límites de las zonas A, B y C de la tabla A.1 para la velocidad global RMS medida en partes no rotativas de bombas rotodinámicas dentro del alcance de la norma. La categoría I corresponde a requisitos más altos de confiabilidad, disponibilidad o seguridad; la categoría II a aplicaciones generales o menos peligrosas. La categoría no se asigna solo por potencia: la tabla separa además bombas de hasta 200 kW y de más de 200 kW.
| Categoría y potencia | Límite superior zona A | Límite superior zona B | Límite superior zona C | Zona D |
|---|---|---|---|---|
| I · mayor criticidad ≤ 200 kW |
2.5 mm/s RMS | 4.0 mm/s RMS | 6.6 mm/s RMS | > 6.6 mm/s RMS |
| I · mayor criticidad > 200 kW |
3.5 mm/s RMS | 5.0 mm/s RMS | 7.6 mm/s RMS | > 7.6 mm/s RMS |
| II · uso general ≤ 200 kW |
3.2 mm/s RMS | 5.1 mm/s RMS | 8.5 mm/s RMS | > 8.5 mm/s RMS |
| II · uso general > 200 kW |
4.2 mm/s RMS | 6.1 mm/s RMS | 9.5 mm/s RMS | > 9.5 mm/s RMS |
Zona A describe valores asociados con una máquina recién puesta en servicio; B, operación prolongada dentro del rango permitido; C, operación limitada mientras se planea una acción; D, riesgo de daño. Son límites de evaluación, no umbrales universales de alarma o disparo. ISO indica que la edición 2009 sigue publicada y vigente, pero está marcada para revisión y será reemplazada por ISO/AWI 20816-7 cuando el proyecto concluya.
Alcance: confirme en la norma completa el tipo de bomba, potencia, velocidad, configuración, punto de operación, montaje y método de medición antes de aplicar estos valores. No extrapole esta tabla a bombas de desplazamiento positivo, de lodos o sumergibles ni a mediciones que no cumplan el método aplicable.
Nota de ingeniería: no existe un único valor de vibración que defina aceptación, alarma y paro para todas las bombas. Verifique la condición, el método y el criterio aplicable antes de autorizar una acción.
Cómo poner en marcha una ruta de monitoreo
- Elija el activo y el modo de falla. Documente por qué se monitorea y qué consecuencia se quiere evitar.

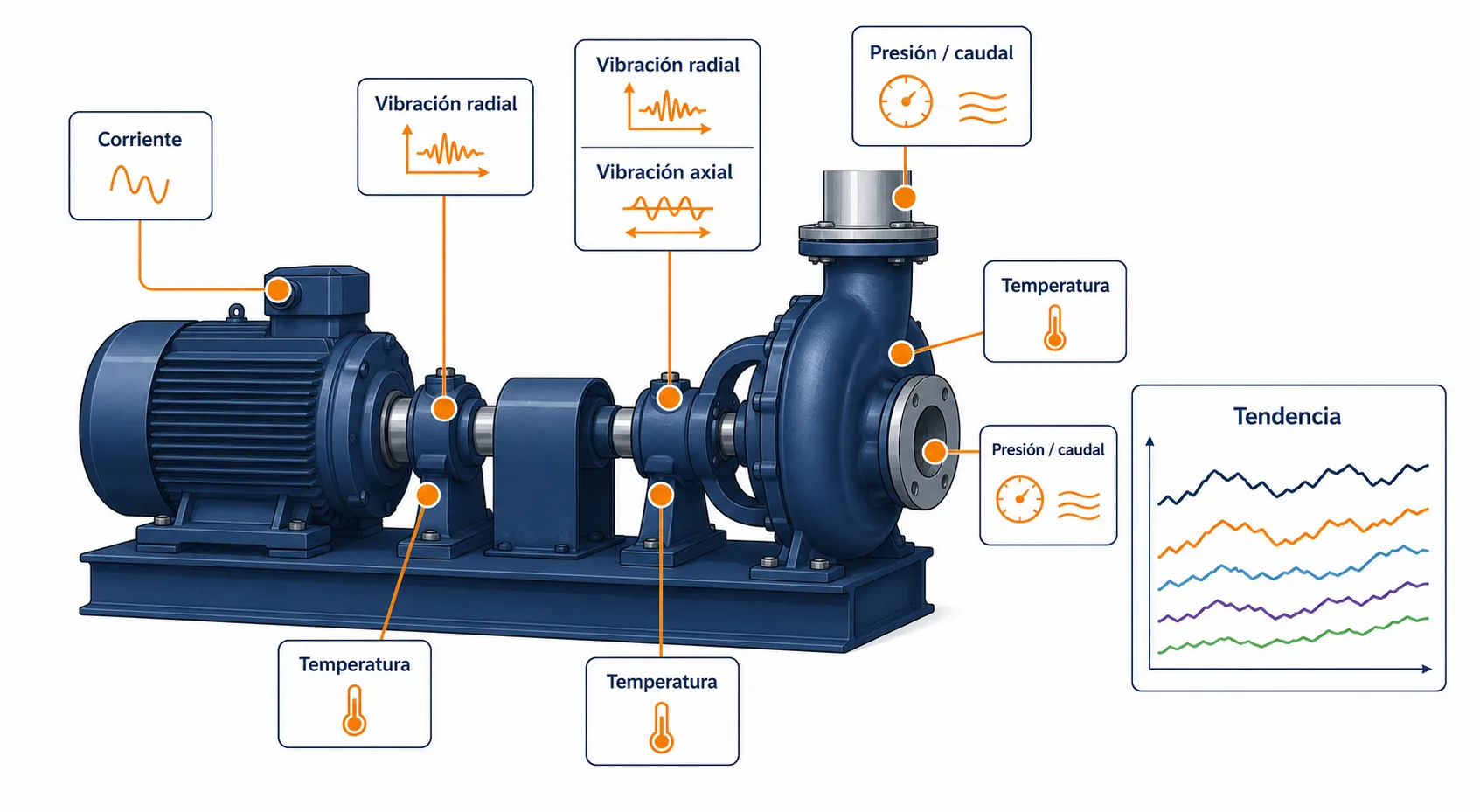

- Seleccione variables y puntos repetibles. Use el IOM, el diseño y el método de medición correspondiente; no suponga que todos los modelos tienen los mismos puntos.
- Registre una línea base. Tome datos con operación conocida y conserve instrumento, fecha, método y contexto.
- Asigne revisión y acción. Defina quién valida cada desviación, qué datos debe reunir y cómo se crea o actualiza la orden de trabajo.
- Cierre el ciclo. Después de la intervención, vuelva a medir bajo una condición comparable y actualice el historial del activo.
La frecuencia de medición depende de criticidad, velocidad de deterioro, acceso, seguridad y capacidad de respuesta. El monitoreo continuo puede justificarse en ciertos equipos; una ruta periódica o una inspección estructurada puede ser más apropiada en otros. Para empezar con herramientas y rutas de bajo presupuesto, consulte la guía de monitoreo de condición de bombas con bajo presupuesto.
Qué información preparar para una revisión técnica
Para revisar una tendencia o planear una intervención, reúna lo que esté disponible:
- Foto de la placa de datos, fabricante, modelo, tamaño y tag de la bomba.
- Fluido, temperatura, caudal y presiones en la condición de operación registrada.
- Velocidad, posición de válvulas o condición del variador cuando aplique.
- Lecturas de vibración con unidades, dirección, punto de medición, instrumento y fechas.
- Temperaturas, fugas, condición del lubricante, alarmas e historial de intervenciones.
- Fotos, plano, IOM o reporte de medición disponibles.
Si falta el número de parte o un plano, envíe la placa, varias fotos de la pieza o del conjunto y las dimensiones disponibles. La compatibilidad y el alcance de una refacción requieren revisión de la configuración instalada y de las dimensiones críticas.
Preguntas frecuentes
¿Qué conviene medir primero en una bomba centrífuga?
Depende del modo de falla y de la importancia del equipo. Empiece por identificar qué dato puede repetirse de forma segura y qué evidencia complementaria permite interpretar un cambio.
¿Una lectura de vibración basta para ordenar el reemplazo de un rodamiento?
No. Compruebe la lectura, el punto de operación, la tendencia y los datos mecánicos o hidráulicos pertinentes antes de definir el alcance de una reparación.
¿ANSI/HI 9.6.4 define una alarma universal para cualquier bomba?
No. Sus valores deben aplicarse al tipo de bomba y a la condición de medición correspondiente. El límite de alarma o paro de una planta requiere su propio criterio y revisión.
¿El mantenimiento predictivo sustituye al preventivo?
No. El monitoreo de condición complementa inspecciones, lubricación, limpieza y otras tareas programadas que apliquen al equipo y al procedimiento de la planta.
¿Qué envío si no tengo un espectro o un número de parte?
Envíe la placa, fotos del conjunto o componente, dimensiones disponibles, condiciones de operación y cualquier lectura o historial que tenga. La revisión puede indicar qué dato adicional hace falta.
