La diferencia práctica depende del proceso completo
Alloy 20 suele evaluarse en determinados servicios con ácido sulfúrico y otros medios químicos. La aleación C-276 puede considerarse cuando el proceso incluye ambientes más complejos, como ciertos medios con cloruros, ácidos mixtos o condiciones oxidantes y reductoras. Estas descripciones sirven para orientar una evaluación; no son una aprobación universal para una bomba o componente.
La concentración, la temperatura, las impurezas, la aireación, los sólidos y las condiciones de arranque, paro o lavado pueden cambiar la evaluación. También importa si se trata de una carcasa, un impulsor, una cubierta, una camisa u otra pieza: no se debe trasladar automáticamente la selección de un componente a todo el extremo húmedo.
Compare la forma del material y el grado especificado
Esta comparación resume qué comprobar en las fuentes del fabricante; no declara que una aleación sea adecuada para un proceso concreto.
| Punto de comparación | Alloy 20 | C-276 |
|---|---|---|
| Identificación de la aleación | INCOLOY alloy 020; UNS N08020. | HASTELLOY C-276; UNS N10276. |
| Orientación en las fuentes del fabricante | Special Metals describe su uso en ambientes con ácido sulfúrico y resistencia útil en medios con cloruros, ácido nítrico y ácido fosfórico. | Haynes describe C-276 como aleación para una amplia variedad de químicos corrosivos; hay que consultar los datos del medio y las condiciones reales del proceso. |
| Forma de suministro | Confirme la especificación de producto y el grado para la forma realmente comprada. No traslade automáticamente datos de producto forjado a una pieza fundida ni a otro componente. | |
| Dato que debe cerrar la revisión | Medio, concentración, temperatura, contaminantes, pieza, especificación de producto, trazabilidad y MTR aplicable. | |
Fuentes para validar la identificación y el alcance: Special Metals: INCOLOY alloy 020 (UNS N08020) y Haynes International: aleaciones resistentes a la corrosión, incluida HASTELLOY C-276 (UNS N10276). Las descripciones del fabricante no sustituyen la revisión del servicio específico.
Los nombres comerciales y las familias de aleación no sustituyen la especificación de compra. Una designación de producto forjado no identifica por sí sola el grado requerido para una pieza fundida. En cada componente, la orden y el plano aprobado deben indicar la especificación ASTM de producto aplicable, la forma de suministro y el grado. El número UNS es un identificador complementario; por sí solo no fija requisitos de forma, condición o calidad (ASTM E527).
| Dato de la especificación | Qué confirmar antes de cotizar |
|---|---|
| Nombre de aleación | Alloy 20, C-276 u otra designación exacta solicitada por el proyecto. |
| Forma del producto | Fundición, forja, barra, placa u otra forma correspondiente al componente. |
| Especificación e identificador | Especificación ASTM de producto y grado aplicables; registre UNS como identificador complementario cuando corresponda. |
| Trazabilidad | Número de colada y MTR; requisitos de PMI, tratamiento térmico o ensayos adicionales cuando la especificación los solicite. |
| Alcance del material | Identificar por separado carcasa, impulsor, cubierta, cámara de sello, camisa y demás piezas mojadas. |
Para Alloy 20, consulte los datos del fabricante para la forma de producto y el medio correspondientes. Para HASTELLOY C-276, use la documentación del fabricante de la aleación y confirme que el grado de la pieza comprada corresponda a la forma real de suministro. Special Metals: INCOLOY alloy 020 · Haynes International: HASTELLOY C-276.
Cómo leer una tabla o curva de corrosión
Antes de usar un dato de corrosión, compruebe que la fuente identifica la aleación, la forma del material, el medio, la concentración, la temperatura y las condiciones del ensayo. Registre también la unidad, la duración de la prueba y cualquier limitación indicada por el fabricante.
- No interpole entre concentraciones o temperaturas que la fuente no haya probado.
- No trate una tasa de laboratorio como una garantía de vida útil en planta.
- No aplique a una fundición, soldadura o componente terminado un resultado medido en otra forma del material sin una base técnica aprobada.
- Si la química cambia durante el ciclo, documente cada fase relevante, incluidos lavado, arranque y condiciones anormales previsibles.
Las tablas de resistencia química del sitio son un punto de partida. Las condiciones no listadas, las mezclas y los contaminantes requieren una revisión específica de ingeniería y de la fuente aplicable.
La velocidad y el daño mecánico también importan
Una tabla química no describe por sí sola el comportamiento del impulsor en servicio. Los sólidos, la erosión-corrosión, la cavitación, la recirculación y las superficies dañadas pueden contribuir al deterioro. Si una pieza falló, conserve fotografías y señale la zona afectada; describir sólo el fluido puede ocultar el mecanismo que inició el daño.
Revise el material junto con el punto de operación y las condiciones de succión. Si el daño se relaciona con cavitación o erosión, cambiar de aleación sin revisar la causa hidráulica puede dejar sin resolver el problema. Para una evaluación específica de impulsores, consulte la guía de selección de material del impulsor.

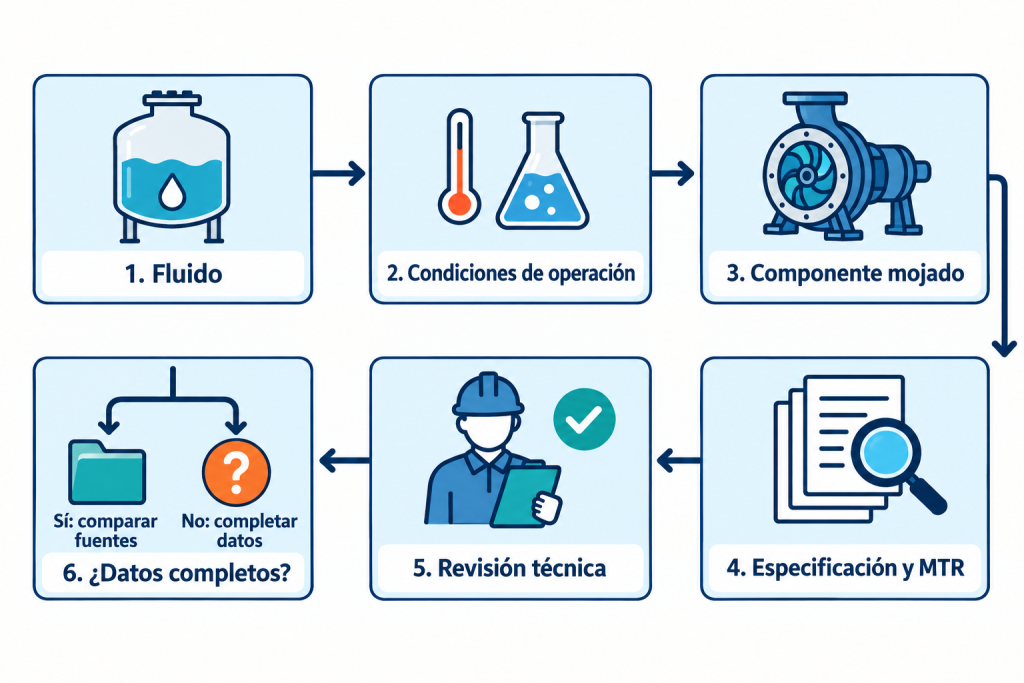

Decida qué revisión hace falta
- La química y las condiciones están documentadas: compare los datos de fabricante que correspondan a la concentración, temperatura, impurezas y forma del material.
- Hay cloruros, contaminantes o mezcla de ácidos: amplíe la revisión a los grados C-type pertinentes y confirme el comportamiento con fuentes aplicables al proceso.
- Faltan datos o hay una falla recurrente: no cierre la selección todavía. Recupere el historial, analice el fluido o acuerde una prueba/validación técnica adecuada.
- Se trata de un reemplazo: verifique por separado el material, la geometría, las interfaces y el punto de operación de la bomba.
La compatibilidad dimensional y la compatibilidad química son revisiones distintas. ASME B73.1 define requisitos dimensionales para bombas de la misma designación estándar; esa designación no certifica automáticamente cada pieza interna, el material ni el desempeño hidráulico. Para una bomba instalada, use la guía de verificación de reemplazo y documente modelo, tamaño, configuración y componente.
Prepare una solicitud de revisión o cotización
Incluya la información disponible; si falta algún dato, indíquelo como pendiente en lugar de estimarlo.
- Fluido y composición, concentración mínima/normal/máxima y contaminantes conocidos.
- Temperaturas normal, máxima, de arranque, lavado y excursiones relevantes.
- Caudal, carga, velocidad de giro, condiciones de succión y presencia de sólidos o gas.
- Fabricante, modelo, tamaño, frame/grupo y número de parte o posición de la pieza.
- Material actual y MTR disponible; fotografías de la placa, la pieza y el patrón de daño.
- Plano, BOM o dimensiones disponibles, además de los ensayos y documentos de calidad que exija el proyecto.
Para revisar una pieza C-type en medios con cloro húmedo o ácidos mixtos, consulte también la guía de validación de componentes C-type. La guía de resistencia química enlazada arriba ayuda a organizar alternativas, pero la aprobación final debe considerar las condiciones reales del proceso.
Preguntas frecuentes
¿Alloy 20 siempre es la mejor opción para ácido sulfúrico?
No. Puede ser candidato en condiciones determinadas, pero la concentración, temperatura, impurezas, forma del material y componente deben coincidir con los datos consultados.
¿HASTELLOY C-276 sirve para cualquier concentración de ácido clorhídrico?
No conviene asumirlo. Confirme la concentración, temperatura, contaminantes, condiciones oxidantes y forma del producto en la documentación aplicable al grado que se suministrará.
¿El MTR confirma por sí solo que la aleación es adecuada?
El MTR ayuda a verificar la identidad y trazabilidad del material suministrado. No demuestra por sí solo que ese material sea compatible con todas las condiciones de proceso ni que la pieza sea dimensional o hidráulicamente correcta.
¿ASME B73.1 garantiza que cualquier repuesto interno es intercambiable?
No. La norma define dimensiones e interfaces dentro de su alcance. La configuración concreta, las piezas internas, el material y el punto de operación deben verificarse por separado.
Esta guía es informativa y no sustituye la revisión de ingeniería del proceso, del material especificado ni de la bomba instalada. HASTELLOY e INCOLOY son marcas de sus respectivos titulares. Goulds 3196 y Durco Mark III se mencionan sólo para identificación y referencia.
