Cuándo evaluar el recorte de un impulsor
Considere el recorte cuando la bomba entrega carga en exceso de forma estable para el caudal que realmente necesita el proceso y la reducción está dentro del rango aprobado para ese modelo. Una válvula de descarga estrangulada puede ser una señal para investigar, pero su posición por sí sola no define el diámetro de corte.

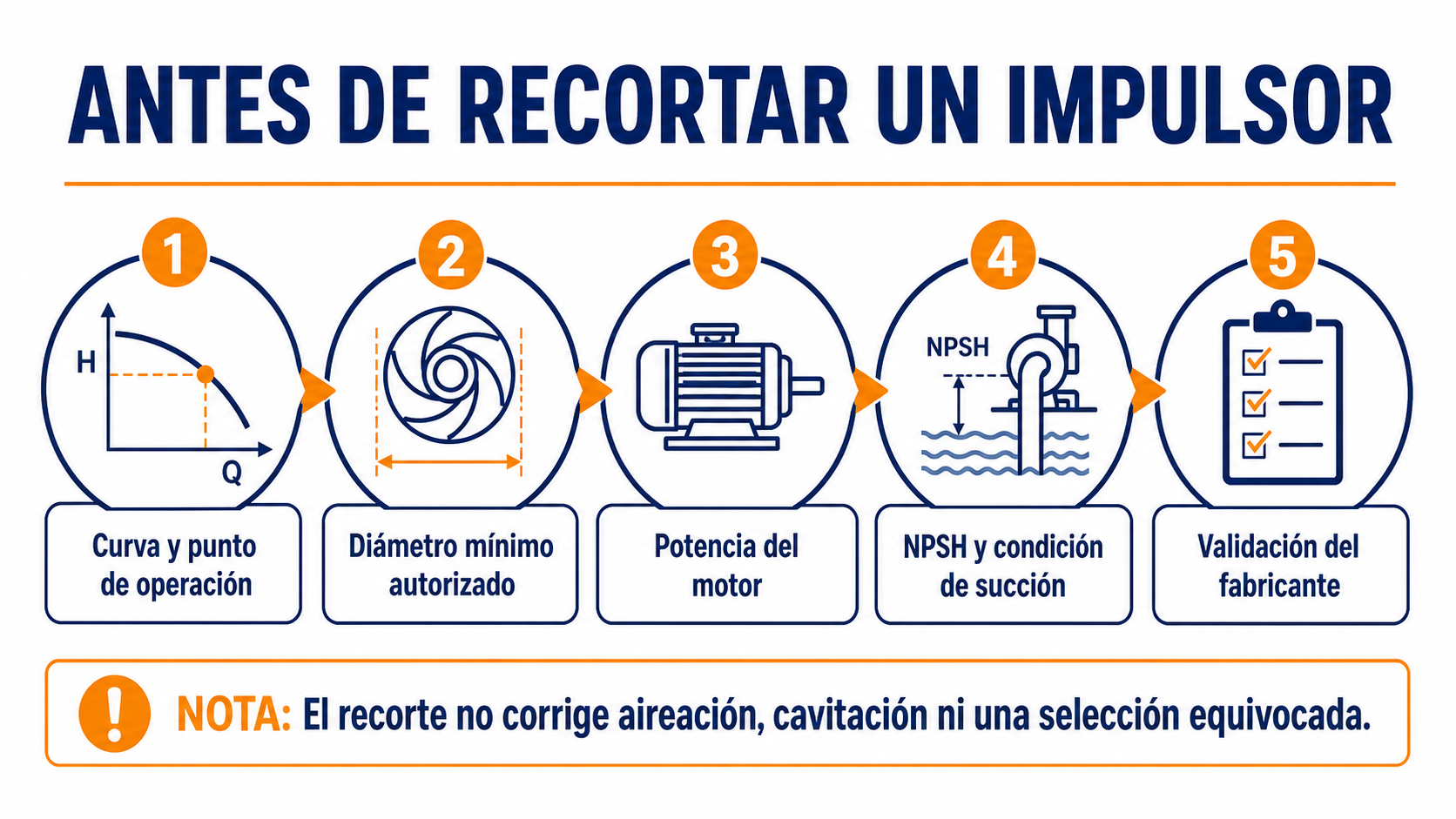

Antes de intervenir, ubique el punto medido en la curva aplicable y compárelo con la carga total requerida. Consulte también la lectura de curvas de bombas centrífugas.
| Verificación | Dato que debe reunirse | Qué evita |
|---|---|---|
| Punto de operación | Caudal, presión de succión y descarga, elevaciones y pérdidas relevantes. | Calcular el recorte para un punto supuesto. |
| Curva de la bomba | Modelo, tamaño, velocidad, diámetro instalado y curva correspondiente. | Extrapolar una fórmula como si fuera una curva garantizada. |
| Diámetro permitido | Diámetro mínimo de la curva o confirmación del fabricante. | Mecanizar fuera del rango validado. |
| Succión y NPSH | NPSHa, NPSHr, condición de succión y caudal máximo previsto. | Confundir una falla de succión con exceso de carga. |
| Potencia y motor | Potencia absorbida, velocidad, datos del motor y ventana de operación. | Dar por hecho que la potencia seguirá una relación ideal. |
Secuencia de ingeniería antes de mecanizar
- Mida el caudal y las presiones de succión y descarga durante una condición de proceso representativa.
- Determine la carga total requerida; no use solo la presión de descarga.
- Revise variaciones por lotes, turnos, válvulas, VFD y caudales mínimo y máximo.
- Compare el punto actual y el propuesto con las curvas de la bomba y del sistema.
- Confirme el diámetro permitido, la potencia, el NPSH y las holguras para el modelo y configuración instalados.
- Antes de liberar el trabajo, acuerde el método de mecanizado, el criterio de balanceo y los datos que se registrarán después del arranque.
Leyes de afinidad: estimación inicial y límites
A velocidad constante y para puntos homólogos de la misma familia de bomba, las relaciones de diámetro pueden usarse como aproximación:
Caudal: Q₂ / Q₁ ≈ D₂ / D₁
Carga: H₂ / H₁ ≈ (D₂ / D₁)²
Potencia al freno: BHP₂ / BHP₁ ≈ (D₂ / D₁)³
Las relaciones suponen condiciones hidráulicas comparables y no mantienen automáticamente la eficiencia. Al reducir el diámetro cambian la geometría efectiva, las pérdidas y la interacción con la voluta. El nuevo punto de operación se encuentra donde la nueva curva de la bomba intersecta la curva del sistema; no se obtiene únicamente escalando un dato de presión.
Hydraulic Institute indica que las leyes de afinidad pueden usarse como aproximación para reducciones de diámetro de hasta 5%; para cambios mayores se debe recurrir a curvas o datos específicos y a una revisión de ingeniería. Ese 5% es un límite para la estimación por afinidad, no una autorización general de mecanizado.
Como referencias generales, el DOE describe una limitación cercana a 75% del diámetro máximo y su manual de sistemas de bombeo señala que rara vez se reduce por debajo de 70% del diámetro original. Son referencias de cribado, no límites universales para Goulds 3196 o Durco Mark 3. Para la bomba instalada, prevalece el diámetro mínimo indicado en su curva o confirmado por el fabricante. DOE Tip Sheet #7 · DOE, Improving Pumping System Performance.
Ejemplo DOE: reducir carga y mantener el caudal
El DOE publica un ejemplo de una bomba centrífuga de doble succión para agua de enfriamiento. No es una curva de Goulds 3196 ni de Durco Mark 3; sirve para mostrar cómo se estima un caso con caudal constante y qué supuestos afectan el ahorro.
| Dato del ejemplo | Condición original | Condición evaluada |
|---|---|---|
| Diámetro del impulsor | 14 in (355.6 mm) | 12.76 in (324.1 mm), estimado |
| Caudal | 3,000 gpm (681.4 m³/h) | 3,000 gpm (681.4 m³/h) |
| Carga | 165 ft (50.3 m) | 125 ft (38.1 m) |
| Potencia al freno | 156 BHP | 118.4 BHP, estimada |
Para mantener el caudal, el DOE calcula el diámetro con la relación cúbica de potencia a caudal constante: D₂ = D₁ × (H₂ / H₁)^(1/3). Así obtiene 14 × (125 / 165)^(1/3) ≈ 12.76 in. La fórmula con raíz cuadrada, 14 × √(125 / 165), daría cerca de 12.19 in y no representa este caso de caudal constante.
El ahorro publicado es 238,720 kWh/año, suponiendo eficiencia de bomba de 80%, eficiencia del motor de 94% y operación de 8,000 h/año. Es una estimación del ejemplo DOE; el ahorro de una instalación concreta requiere su propia curva, potencia medida, perfil de operación y tarifa eléctrica. Además, este ejemplo reduce el diámetro alrededor de 8.9%, por encima del rango de 5% para una estimación simple señalado por Hydraulic Institute: debe leerse como caso ilustrativo basado en curvas de bomba y sistema, no como permiso para aplicar la fórmula sin validación.
Eficiencia, NPSH y balanceo: confirme el dato para su bomba
No se debe asignar una pérdida fija de eficiencia de 1% a 5% a todo recorte. Hydraulic Institute explica que el cambio depende, entre otros factores, del tipo de bomba y de su velocidad específica; una bomba sobredimensionada incluso puede mejorar su eficiencia al reducir el diámetro hasta un punto, y perderla con una reducción adicional. Use la curva del diámetro propuesto o solicite una revisión específica. Hydraulic Institute: eficiencia y efecto del recorte.
Confirme el NPSHr en los datos aplicables al diámetro y al caudal propuestos. El DOE señala que, a un mismo caudal, normalmente será mayor con un impulsor de menor diámetro; la variación depende de la bomba y debe confirmarse con el fabricante. No copie el valor de la curva original ni suponga que siempre disminuye al recortar. Revise NPSHa y NPSHr en toda la ventana de operación prevista. DOE Tip Sheet #7.
En los requisitos de balanceo pueden aparecer grados como G6.3 o G2.5. ISO 21940-11 establece procedimientos y tolerancias para rotores de comportamiento rígido; el grado aplicable depende del rotor, la velocidad y la especificación del OEM o del proyecto. Estos valores no son un requisito universal para cada impulsor recortado, ni equivalen por sí solos a un límite de vibración. Solicite que el informe indique el grado especificado, la velocidad y el resultado residual. ISO 21940-11.
Goulds 3196 y Durco Mark 3: verifique la configuración
La geometría no debe generalizarse por el nombre ANSI. El manual IOM del Goulds 3196 describe el impulsor del modelo estándar como fully open. La familia también incluye variantes con geometría propia: por ejemplo, el CV 3196 tiene un impulsor abierto y retraído de la carcasa. Las referencias describen modelos específicos, pero no sustituyen la identificación de la bomba instalada. Manual IOM Goulds 3196 (PDF) · Manual IOM Goulds CV 3196 (PDF) · Flowserve Durco Mark 3.
Antes de especificar maquinado, confirme modelo, tamaño, grupo o bastidor, tipo de impulsor, diámetro actual, material, curva y manual IOM aplicable. No traslade entre ambas familias el método de ajuste axial, las holguras ni un diámetro mínimo.
Qué problemas no corrige el recorte
| Señal | Posible causa | Revisión previa |
|---|---|---|
| Presión baja intermitente | Aire, obstrucción o nivel variable en succión. | Revisar succión, NPSH e instrumentación. |
| Vibración alta a bajo caudal | Operación fuera del rango estable o recirculación. | Ubicar el punto en la curva y revisar el control. |
| Caudal insuficiente desde el arranque | Selección, velocidad o curva inadecuadas. | No recortar; revisar la selección completa. |
| Desgaste rápido | Abrasión, corrosión, cavitación o holguras. | Identificar el mecanismo de daño y el material. |
Si la demanda varía ampliamente, compare el recorte con un VFD y otras opciones usando el perfil real del proceso. Consulte la guía de aplicación de VFD en bombas ANSI.
Datos para solicitar una revisión de ingeniería
Envíe lo que tenga disponible: placa de datos, modelo y tamaño, curva de la bomba, diámetro actual, velocidad, caudal y carga requeridos, presión de succión, fluido y temperatura, potencia del motor, fotos del impulsor y dimensiones conocidas. Indique también los caudales mínimo y máximo y si el sistema opera con válvula o VFD.
Con esos datos se puede identificar qué curva, límites y dimensiones requieren confirmación antes de mecanizar o cotizar un impulsor. También puede usar la plantilla de RFQ para bombas ANSI y revisar impulsores de reemplazo para bombas ANSI.
Verificación posterior al trabajo
Registre el diámetro final, los criterios de balanceo y las holguras verificadas. Después del arranque, compare caudal, carga, potencia, vibración y temperatura con la condición previa en un punto de proceso comparable. Si el resultado difiere del previsto, revise curva, instrumentos, pérdidas y succión antes de considerar otro recorte.
Preguntas frecuentes
¿Puedo calcular el diámetro solo con la presión de descarga?
No. Para determinar la carga total se necesitan, como mínimo, condiciones de succión y descarga, caudal, elevaciones y pérdidas del sistema.
¿Las leyes de afinidad dan el diámetro final exacto?
No. Son una aproximación dentro de sus supuestos; el diámetro final debe validarse con curva aplicable, curva del sistema y límites del fabricante.
¿Existe un porcentaje mínimo universal para recortar un impulsor ANSI?
No. Las referencias generales de 70% a 75% del diámetro original o máximo no sustituyen el diámetro mínimo aprobado para el modelo y la curva específicos.
¿Debo equilibrar el impulsor después del mecanizado?
El requisito debe definirse según el OEM y la especificación del proyecto. Pida el registro de balanceo con el grado y la velocidad aplicables; no asuma que G6.3 o G2.5 es universal.
¿Qué información envío si no tengo la curva?
Envíe la placa, modelo y tamaño, fotos, diámetro disponible, datos de operación y dimensiones que conozca. La configuración exacta y el diámetro permitido requieren confirmación técnica.
Fuentes técnicas
- U.S. Department of Energy, Pumping Systems Tip Sheet #7: Trim or Replace Impellers on Oversized Pumps.
- U.S. Department of Energy, Improving Pumping System Performance: A Sourcebook for Industry.
- Hydraulic Institute, Trimming Impellers to Reduce Energy Consumption.
- ISO 21940-11: Procedures and tolerances for rotors with rigid behaviour.
