3700 instaladaUse el modelo, tamaño, número de serie u otra información disponible de la bomba instalada.
SOLUCIÓN DE REEMPLAZO API 610 OH2

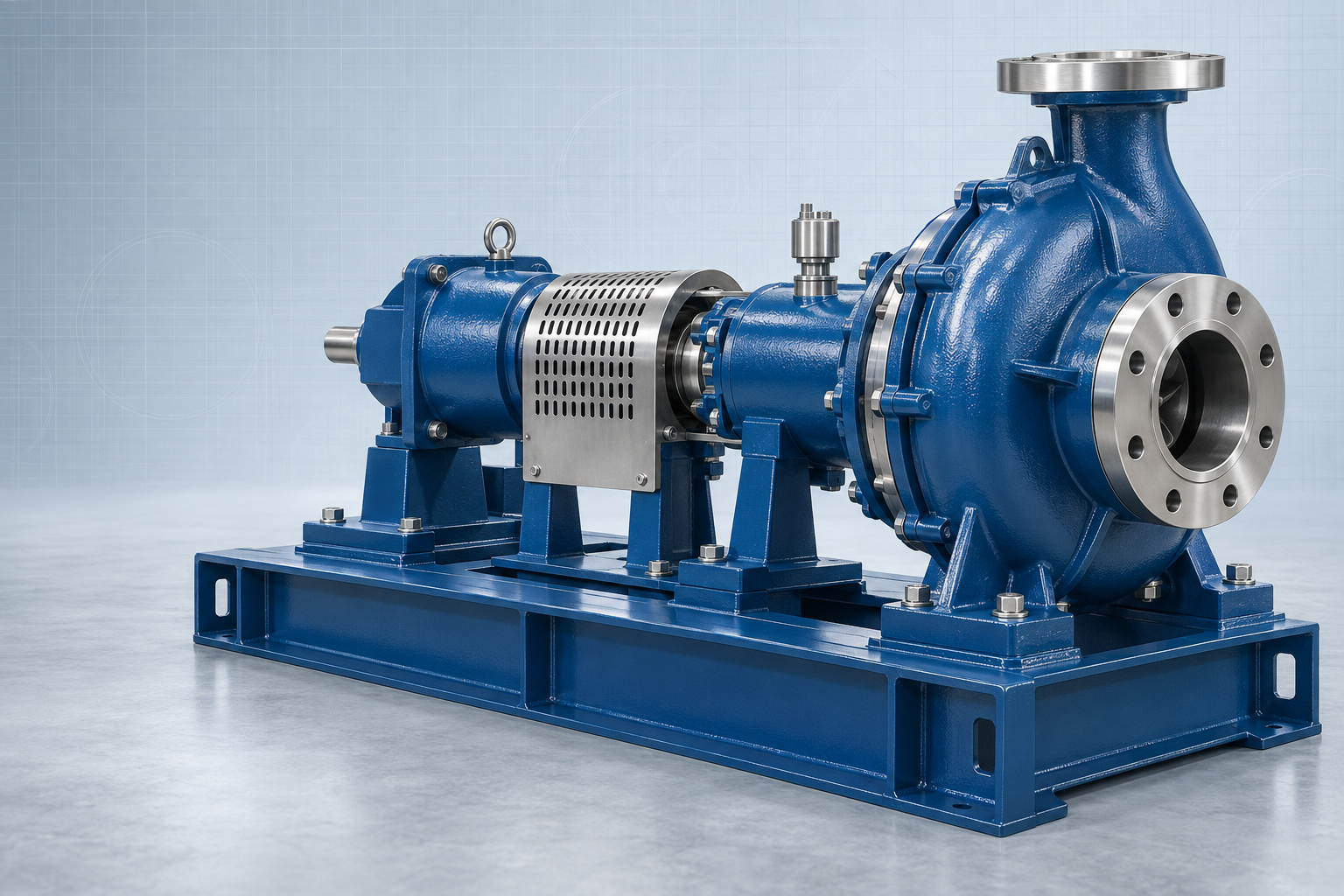

Bomba de reemplazo Goulds 3700 — API 610 OH2
Plataforma de reemplazo API 610 / ISO 13709 OH2 para instalaciones 3700 existentes, diseñada según el desempeño hidráulico, condiciones de proceso, materiales, configuración de sello e interfaces de instalación.
Comience con el tamaño de bomba, punto de operación o especificación de compra que ya tiene. Los detalles adicionales se confirman después del RFQ inicial.
- 1,930 m³/h
- Envolvente de capacidad de la serie
- 360 m
- Altura máxima
- 425°C
- Servicio a alta temperatura
- 60 bar
- Capacidad de presión
REPLACEMENT PATH
¿Reemplaza una 3700 instalada? Comience aquí.
Comparar
Hidráulica + mecánicaRevise caudal, altura, velocidad, impulsor, materiales, sello y opciones de servicio severo.
Verificar
Interfaces de instalaciónConfirme la disposición de boquillas, línea central del eje, placa base, accionamiento, acoplamiento e interfaces del proyecto.
CAPACIDAD DE REEMPLAZO
Desempeño API 610 OH2 para refinería y petroquímica
Los valores publicados describen la envolvente de la serie de reemplazo. La selección final se confirma contra el servicio requerido y la configuración instalada.
| Parámetro | Capacidad de reemplazo |
|---|---|
| Tipo de bomba | OH2 de una etapa y voladiza |
| Standard | API 610 / ISO 13709 |
| Montaje | Montaje en línea central |
| Succión | Succión axial |
| Capacidad | Up to 1,930 m³/h |
| Head | Up to 360 m |
| Temperatura | Up to 425°C |
| Presión | Up to 60 bar |
| Configuración | Estándar + bajo caudal |
| Sello | Configuraciones compatibles con API 682 |
ENGINEERING VERIFICATION
Qué verificamos antes de liberar un reemplazo
Coincidencia hidráulica
Caudal, altura, velocidad, impulsor, rango operativo y NPSH.
Coincidencia dimensional
Boquillas, línea central del eje, huella, acoplamiento e interfaces de instalación.
Coincidencia de proceso
Presión, temperatura, propiedades del líquido y metalurgia.
Sistema de sello y auxiliares
Sello mecánico, plan de sello API, enfriamiento, lubricación y requisitos del paquete.

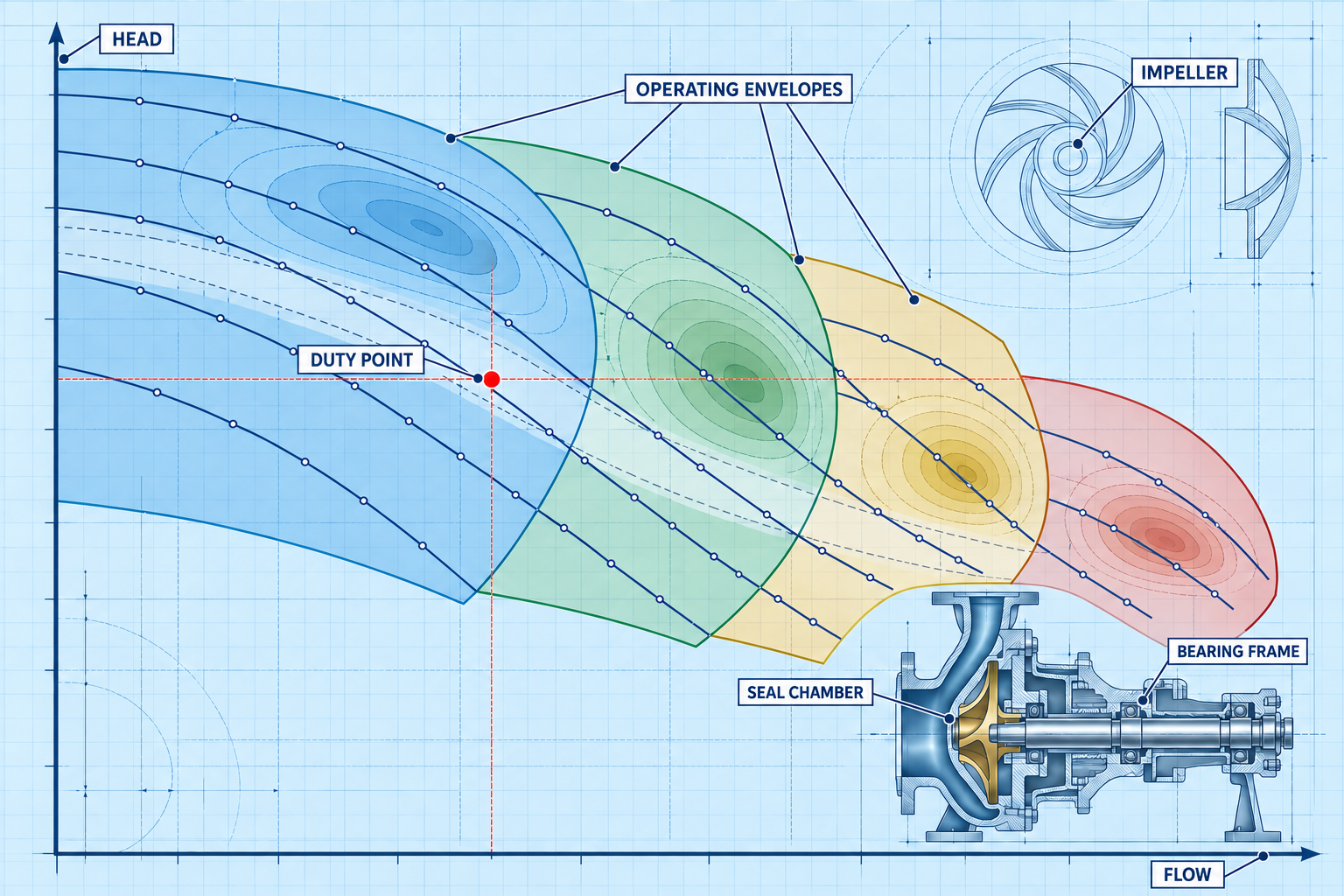

HYDRAULIC COVERAGE
Cobertura amplia para servicios API 610 OH2 de 50 Hz y 60 Hz
La selección final se basa en el punto de operación, velocidad, propiedades del líquido, NPSH y rango operativo requeridos. Las curvas existentes pueden usarse como dato directo de ingeniería.
Enviar punto de operación para selección
CONFIGURACIÓN HIDRÁULICA
Configuraciones estándar y de bajo caudal
Configuración con impulsor cerrado
Para servicios normales de refinería y petroquímica dentro del rango operativo seleccionado.
Configuración con álabes radiales abiertos
Para servicios de bajo caudal donde los pasos convencionales de impulsor cerrado no son prácticos.
¿Necesita reemplazar una 3700LF? Revise el servicio de bajo caudal →INGENIERÍA DE SERVICIO SEVERO
Diseñada para confiabilidad a alta temperatura
Gestión térmica
Deflector térmico y opciones de enfriamiento por aire o agua cuando la aplicación lo requiere.
Entorno de rodamientos
Sumidero de aceite amplio y lubricación de rodamientos diseñada para servicio continuo exigente.
Capacidad de niebla de aceite
Las configuraciones de niebla de aceite pura o con purga pueden revisarse según los requisitos del proyecto.
Sistema de sello API
Cámara de sello compatible con API 682 y revisión del plan auxiliar específico del proyecto.
Soporte rígido
Soporte de carcasa en línea central y pedestal de alta resistencia para estabilidad térmica y mecánica.
Opciones para servicio especial
Hidráulica de bajo caudal, inductor opcional y otros requisitos revisados por aplicación.

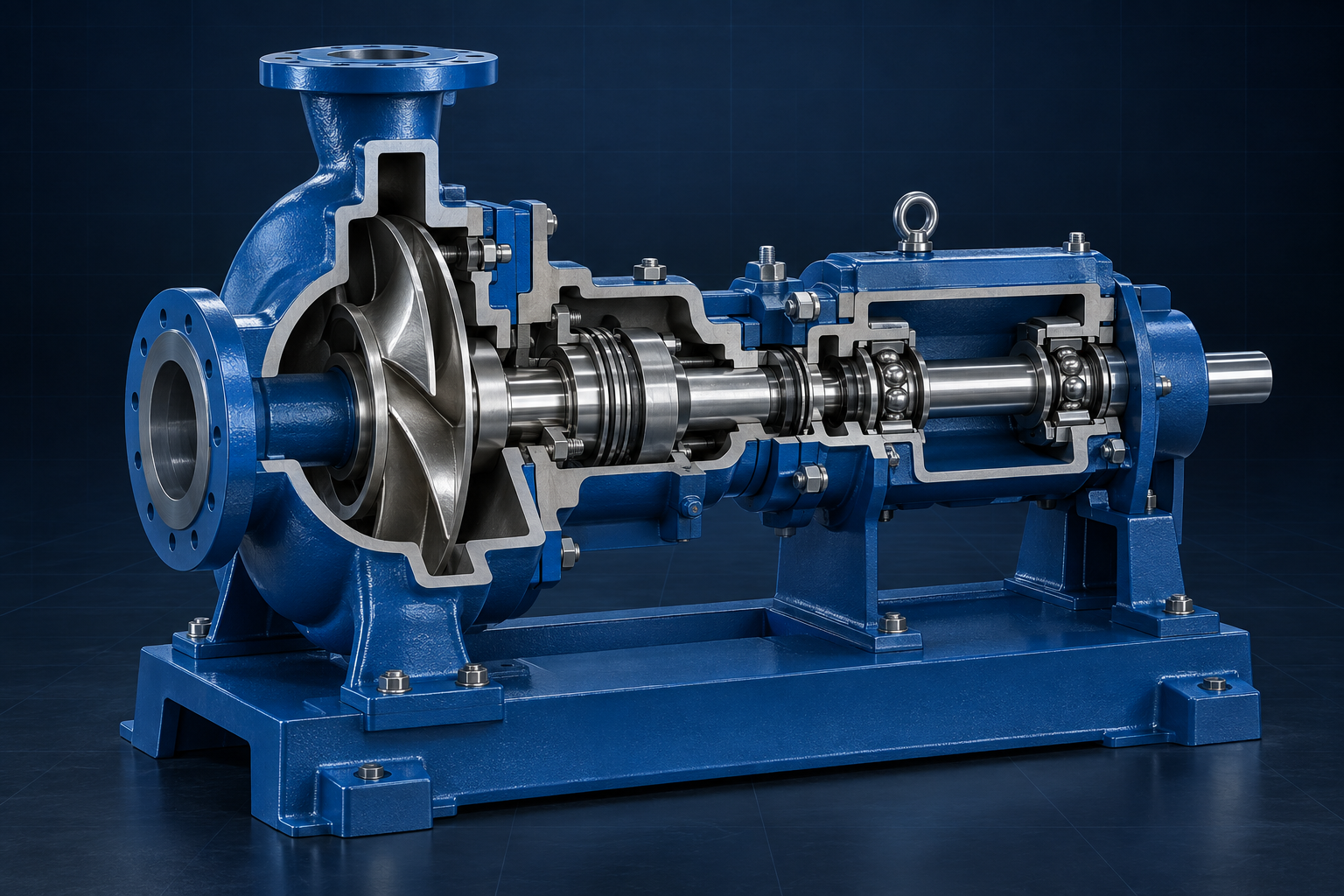

API 610 OH2 CONSTRUCTION
Arquitectura mecánica API 610 OH2
Una vista de ingeniería neutral de las principales interfaces de reemplazo. Los detalles finales se controlan mediante el tamaño, metalurgia, sello y especificación de paquete seleccionados.
- Descarga tangencial
- Anillos de desgaste renovables
- Impulsor cerrado / opción de bajo caudal
- Eje de alta resistencia
- Cámara de sello compatible con API 682
- Rodamientos de empuje y radiales
- Bastidor de rodamientos de alta resistencia
OPCIONES DE MATERIAL
Materiales de construcción API 610
Las clases de material API comunes incluyen S-4, S-6, S-8, C-6 y A-8. La metalurgia final de los componentes se confirma para la configuración y servicio de proceso seleccionados.
| Componente | Opciones de material típicas |
|---|---|
| Carcasa | Acero al carbono / 12% Chrome / 316L SS |
| Impulsor | Acero al carbono / 12% Chrome / 316L SS |
| Eje | AISI 4140 / 410 SS / 316L SS |
| Buje de garganta | Hierro fundido / 410 SS / 316L SS |
| Anillos de desgaste | Hierro fundido / 12% Chrome / 316L / Nitronic 60 |
| Tapa de cámara de sello | Acero al carbono / 12% Chrome / 316L SS |
SERVICIOS DE PROCESO
Aplicaciones de refinería y petroquímica
- Reflujo de columna
- Aceite caliente
- Fondos de columna
- Rehervidor
- Alimentación de reactor
- Transferencia de calor
- Fondos de torre
- Gasóleo pesado
- Transferencia de hidrocarburos
- Circulación de depurador
ALCANCE DE MANTENIMIENTO
Refacciones y conjuntos de reemplazo Goulds 3700
Las bombas completas de reemplazo siguen siendo el alcance principal. Los componentes seleccionados también pueden revisarse contra el tamaño instalado, referencia de parte, plano e interfaces de acoplamiento.
- Carcasa
- Impulsor
- Eje
- Anillo de desgaste de carcasa
- Anillos de desgaste del impulsor
- Tapa de cámara de sello
- Bastidor de rodamientos
- Componentes de rodamientos
- Conjunto back-pull-out
- Refacciones específicas del proyecto
PREGUNTAS DEL COMPRADOR
Preguntas frecuentes sobre reemplazo Goulds 3700
¿Pueden reemplazar una bomba Goulds 3700 existente?
Sí. Envíe el tamaño instalado, punto de operación o especificación de compra disponible; ingeniería confirmará los datos adicionales necesarios.
¿El reemplazo es una bomba API 610 OH2?
La plataforma de reemplazo es una configuración OH2 de una etapa, voladiza y montada sobre línea central para aplicaciones API 610 / ISO 13709.
¿Pueden revisar la curva existente?
Sí. Se revisan caudal, altura, velocidad, impulsor y rango de operación contra la curva existente o el punto de operación requerido.
¿Qué información debo enviar?
Comience con tamaño, modelo, descripción de compra, punto de operación o plano disponible. Los detalles restantes se confirman durante la revisión de ingeniería.
RFQ RÁPIDO
Solicitar cotización de reemplazo 3700
Mantenga corto el primer RFQ. Pegue la descripción de compra o ingrese solo los datos que ya conoce; ingeniería podrá solicitar información adicional después de revisarlo.
Goulds 3700 se menciona únicamente para identificación de reemplazo. ANSI Pumps Pro es un fabricante de bombas independiente y no está afiliado al propietario de la marca mencionada.
