Esta guía ayuda a mantenimiento y compras a comparar configuraciones y a reunir los datos necesarios antes de seleccionar o reemplazar un impulsor de una bomba centrífuga industrial. Los límites de paso, rendimiento y materiales deben confirmarse para el modelo y la condición de servicio concretos.

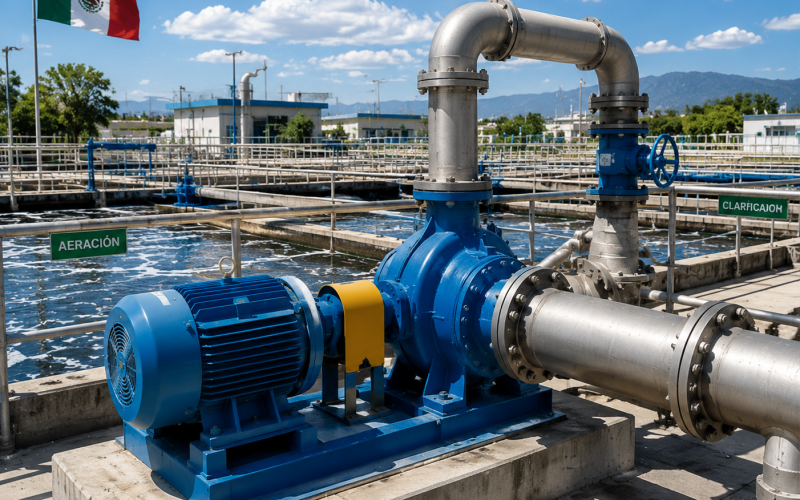

Qué hace un impulsor en una bomba centrífuga
El fluido entra por el ojo del impulsor y los álabes le transfieren energía al girar. El diámetro y la geometría del impulsor, junto con la carcasa, la velocidad y el sistema, influyen en el caudal, la carga, la potencia y el paso disponible para los sólidos.
Por eso, el tamaño de una partícula por sí solo no confirma que una bomba pueda manejarla. También importan su forma, la presencia de fibras, la concentración y la curva de la bomba en las condiciones reales de operación.

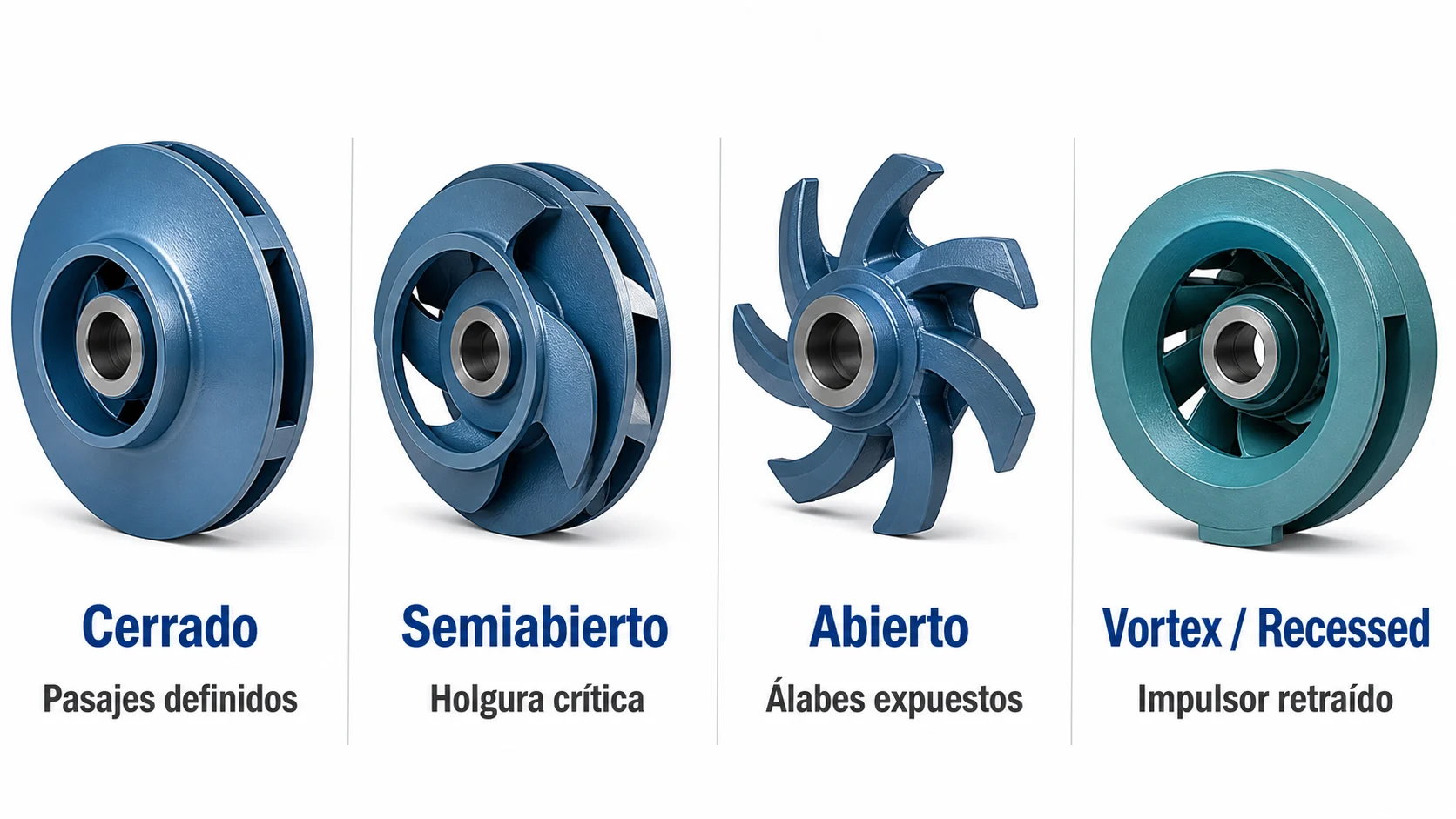

Tipos de impulsores y qué debe verificarse
| Configuración | Qué cambia | Qué verificar |
|---|---|---|
| Cerrado | Los álabes quedan entre cubiertas; el fluido y los sólidos pasan por los canales del impulsor. | Geometría del canal, paso indicado por el fabricante y susceptibilidad a obstrucción con la partícula real. |
| Semiabierto | Una cara del álabe queda más expuesta; la construcción varía según la familia de bomba. | Holgura, superficies de desgaste, ajuste permitido y paso libre especificado para ese modelo. |
| Abierto | Los álabes quedan expuestos en mayor medida; el diseño y la separación respecto a la carcasa no son universales. | Compatibilidad con el fluido, holguras, desempeño hidráulico y datos publicados por el fabricante. |
| Vortex o retraído | El impulsor se ubica retraído respecto a la trayectoria principal del fluido; la interacción depende de la geometría de la bomba. | Paso real, caudal, carga, potencia y límites de aplicación de la configuración concreta. |
Los nombres comerciales y la construcción pueden cambiar entre fabricantes. No deduzca el paso máximo, la eficiencia ni la capacidad de manejar fibras sólo por la etiqueta del tipo de impulsor.
Datos de proceso para seleccionar un impulsor
| Dato | Qué documentar |
|---|---|
| Partículas y fibras | Tamaño máximo conocido, forma, distribución si está disponible, longitud de fibras y tendencia a enredarse o aglomerarse. |
| Concentración | Rango normal y máximo, indicando si el porcentaje está expresado en masa o volumen; anote sedimentación o variaciones del proceso. |
| Propiedades del fluido | Composición, densidad, viscosidad, temperatura y condiciones corrosivas o abrasivas conocidas. |
| Deber hidráulico | Caudal y carga requeridos, velocidad, curva de la bomba instalada y condiciones de succión disponibles. |
| Bomba instalada | Fabricante, modelo, tamaño, grupo o bastidor y configuración de carcasa; añada el número de parte si está disponible. |
Las bombas para lodos y suspensiones con sólidos requieren considerar cómo los sólidos modifican el desempeño y el desgaste del extremo húmedo. La norma ANSI/HI 12.1–12.6 trata esa aplicación como un campo específico; su existencia no convierte un límite de otra bomba en una recomendación universal. Consultar el alcance de ANSI/HI 12.1–12.6.
Cuándo evaluar un impulsor vortex o retraído
Una configuración vortex o retraída puede evaluarse cuando interesa modificar el contacto directo entre el impulsor y ciertos sólidos o fibras. El resultado depende de la interacción entre impulsor, carcasa y punto de operación: no se debe asumir que todas las bombas vortex tienen el mismo paso, eficiencia, carga o resistencia a la obstrucción.
Compare la ficha técnica y la curva de la bomba seleccionada con las características reales del fluido. Las explicaciones de un fabricante describen su propio diseño y no deben extrapolarse a otras familias.
Holgura, desgaste y ajuste del impulsor
La holgura y el estado de las superficies de desgaste afectan el comportamiento de la bomba. Los valores y el método de ajuste dependen del modelo, la configuración y las condiciones de servicio. Mida y siga el IOM aplicable; no use una dimensión ni una pérdida de rendimiento como regla general para distintas familias.
En algunos modelos, los álabes posteriores u otros elementos influyen en el flujo detrás del impulsor y la presión cerca del sello. Su efecto depende del diseño; verifique esta característica y su procedimiento en el IOM del modelo instalado.
Antes de ajustar o reemplazar, documente el impulsor, la carcasa, las superficies de desgaste, el eje, la camisa y el sello. Si se trata de una Goulds 3196 o Durco Mark III, consulte la guía específica y confirme el procedimiento con el IOM de la configuración instalada.
Qué enviar para identificar un impulsor de reemplazo
| Información | Evidencia útil |
|---|---|
| Identificación de la bomba | Foto de placa, fabricante, modelo, tamaño y grupo o bastidor; número de serie o posición si se conoce. |
| Identificación del impulsor | Número OEM o de posición, diámetro actual, tipo de construcción, material y fotografías de la pieza y del daño. |
| Interfaz y dimensiones | Plano o mediciones disponibles del cubo, eje, chavetero y dimensiones críticas. Confirme el procedimiento seguro antes de desmontar o medir. |
| Condición de operación | Fluido, sólidos, concentración y propiedades relevantes, temperatura, caudal, carga y velocidad. |
| Historial de servicio | Holguras registradas, patrón de desgaste, obstrucciones, reparaciones y cambios recientes del proceso. |
Para una pieza de reemplazo, contraste el número de parte con la referencia cruzada OEM y confirme dimensiones, material e hidráulica contra la bomba instalada antes de autorizar la fabricación. La referencia ayuda a identificar; no sustituye la verificación de compatibilidad.
Si el problema principal es el manejo de partículas grandes, fibras o antecedentes de obstrucción, revise la ruta DN para sólidos y fibras. Para servicios químicos, consulte la guía de selección de materiales de impulsor. Cada ruta aplica a preguntas distintas.
Cuándo no basta con cambiar el impulsor
Un impulsor nuevo no corrige por sí solo una carcasa o superficie de desgaste dañada, un eje doblado, problemas de sello o rodamientos, una condición de succión inadecuada ni un punto de operación que haya cambiado. Revise el conjunto y el sistema antes de atribuir la falla a una sola pieza.
Si se necesita modificar el diámetro, primero contraste la curva y los límites del fabricante; el recorte cambia la respuesta hidráulica. Consulte la guía sobre verificaciones antes de recortar un impulsor ANSI.
