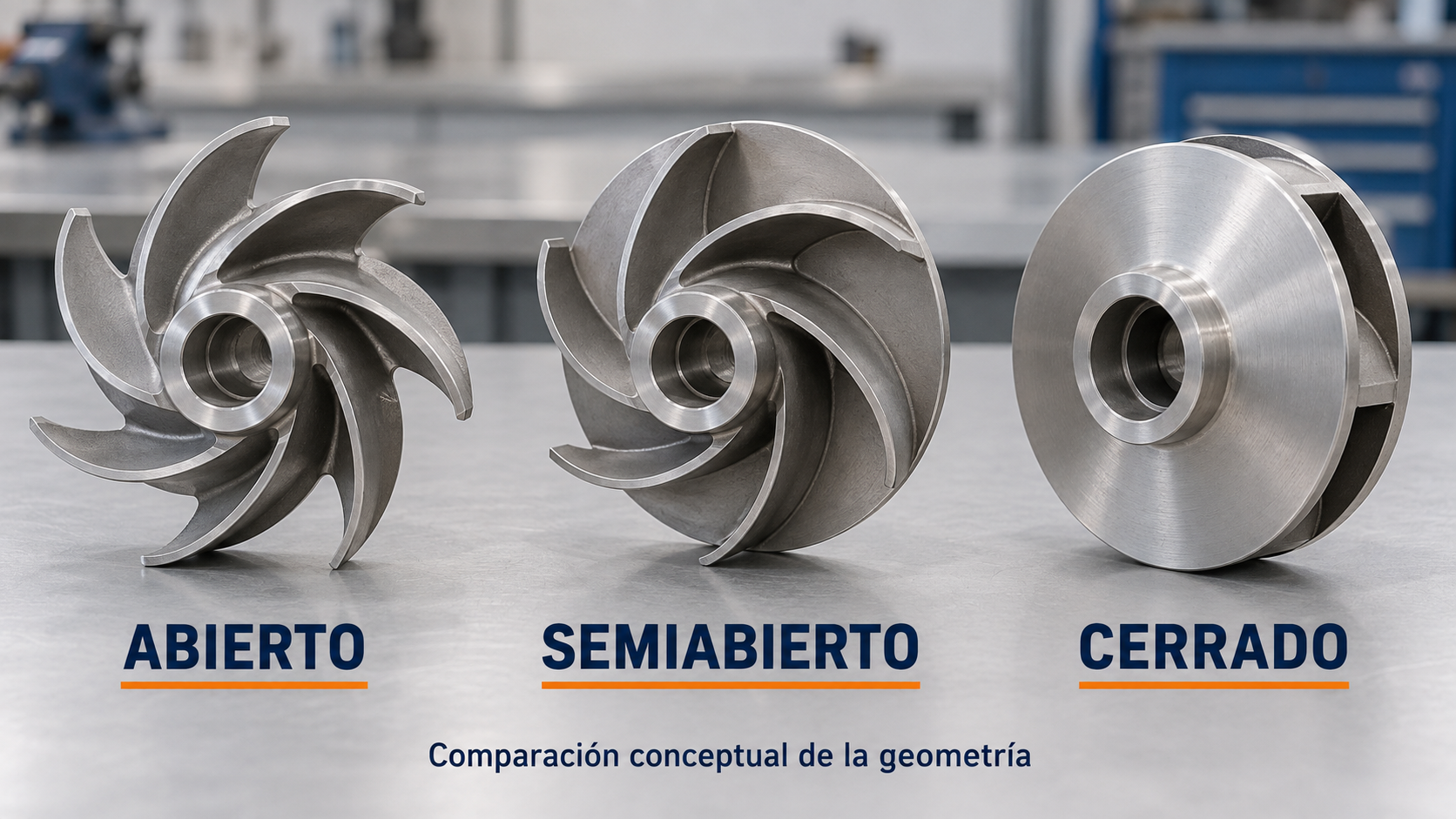

Diferencias entre impulsor abierto, semiabierto y cerrado
La clasificación describe cómo se disponen las cubiertas alrededor de los álabes. Los nombres comerciales y los detalles de construcción pueden variar; confirme la configuración en el plano o manual de la bomba instalada.
Impulsor abierto
Geometría: álabes expuestos, sin cubiertas frontal ni posterior en la configuración abierta típica.
Qué revisar: separación de los álabes respecto a la carcasa o placa de desgaste, estado de las superficies y paso libre real.
Impulsor semiabierto
Geometría: una cubierta en un lado; los álabes quedan expuestos por el otro.
Qué revisar: holgura de trabajo, desgaste de la cara expuesta y método de ajuste previsto por el fabricante.
Impulsor cerrado
Geometría: álabes contenidos entre cubiertas frontal y posterior.
Qué revisar: pasajes internos y holguras de funcionamiento; confirme si el diseño usa anillos de desgaste reemplazables.
Criterios para elegir según el servicio
Antes de seleccionar el impulsor, relacione la construcción con las condiciones reales de operación:
- Sólidos y fibras: documente tamaño, forma, concentración y tendencia a enredarse o sedimentar. No suponga que cualquier impulsor abierto admite cualquier partícula; verifique el paso libre del modelo.
- Caudal y carga: compare el punto requerido con la curva de la bomba y el diámetro de impulsor correspondiente. La eficiencia depende del conjunto y de su punto de operación.
- Fluido y materiales: registre composición, concentración, temperatura, abrasividad y corrosividad antes de decidir el material.
- Desgaste y mantenimiento: valore qué holguras deben medirse, cómo se accede a la pieza y qué procedimiento de ajuste admite la bomba.
- Velocidad: confirme las RPM de placa y la curva aplicable a esa velocidad. No extrapole la vida útil ni la tasa de desgaste a partir de la frecuencia eléctrica solamente.
Si el servicio contiene sólidos, revise también nuestra guía para evaluar impulsores en aplicaciones con sólidos; la geometría es solo una parte de la selección.
Holgura, desgaste y rendimiento
En los diseños abiertos y semiabiertos, el aumento de la separación entre los álabes y la superficie estacionaria puede permitir más recirculación interna y reducir el rendimiento hidráulico. En un impulsor cerrado también cambian las pérdidas cuando se desgastan las holguras internas o los anillos de desgaste que incluya ese diseño.
No hay un valor universal de ajuste o descarte que pueda aplicarse a todas las bombas. Use el manual IOM del modelo, tamaño, bastidor y condición térmica correspondientes. La holgura y el procedimiento de ajuste deben confirmarse antes de intervenir el equipo.
Qué confirmar en Goulds 3196 y Durco Mark 3
El nombre de una familia de bombas no basta para identificar la geometría ni el método de ajuste. El manual IOM de Goulds para la serie NM 3196 muestra que las holguras dependen de la configuración y las condiciones de servicio. Flowserve describe varias opciones de impulsor para Mark 3 y el ajuste micrométrico en las configuraciones aplicables. Consulte el IOM exacto y la variante instalada antes de medir, ajustar o pedir una pieza.
ASME B73.1 define requisitos dimensionales dentro del alcance de la norma; esto no garantiza por sí solo que cualquier impulsor o componente interno sea intercambiable. Para una revisión de reemplazo, confirme modelo y tamaño, bastidor (frame) o grupo, configuración instalada, diámetro, interfaz de eje, material y punto de operación. Vea también la guía MRO para Goulds 3196 y Durco Mark III y la página de impulsores para bombas ANSI.
Datos que conviene enviar para revisar un repuesto
- Fotografía de la placa, fabricante, modelo, tamaño y bastidor o grupo.
- Fotografías del impulsor retirado, número de parte o plano disponible.
- Diámetro, orificio central, cubo y superficies de ajuste que puedan medirse con fiabilidad.
- RPM, caudal, carga y curva de operación, si están disponibles.
- Fluido, temperatura, concentración, sólidos y requisitos de material.
La compatibilidad debe verificarse contra la bomba instalada, sus interfaces y las condiciones hidráulicas; el modelo o el diámetro por sí solos no garantizan intercambiabilidad.
Preguntas frecuentes
¿Un impulsor abierto siempre es mejor para manejar sólidos?
No. Compruebe el tamaño y la forma de las partículas, su concentración y el paso libre de la bomba específica. Las fibras, la abrasividad y el punto de operación también pueden cambiar la decisión.
¿Un impulsor cerrado siempre ofrece mayor eficiencia?
No puede concluirse solo por la geometría. Compare curvas y condiciones equivalentes de caudal, carga, velocidad, diámetro y fluido para la bomba concreta.
¿Puedo usar una holgura estándar para cualquier modelo?
No. El ajuste depende del diseño, tamaño, bastidor, temperatura y procedimiento del fabricante. Consulte el IOM aplicable y no sustituya sus datos por una tabla genérica.
¿Basta con el modelo de la bomba para pedir el impulsor?
No. Confirme la variante instalada, dimensiones e interfaces, material y datos de operación. Una placa y fotos claras ayudan a iniciar la revisión.
