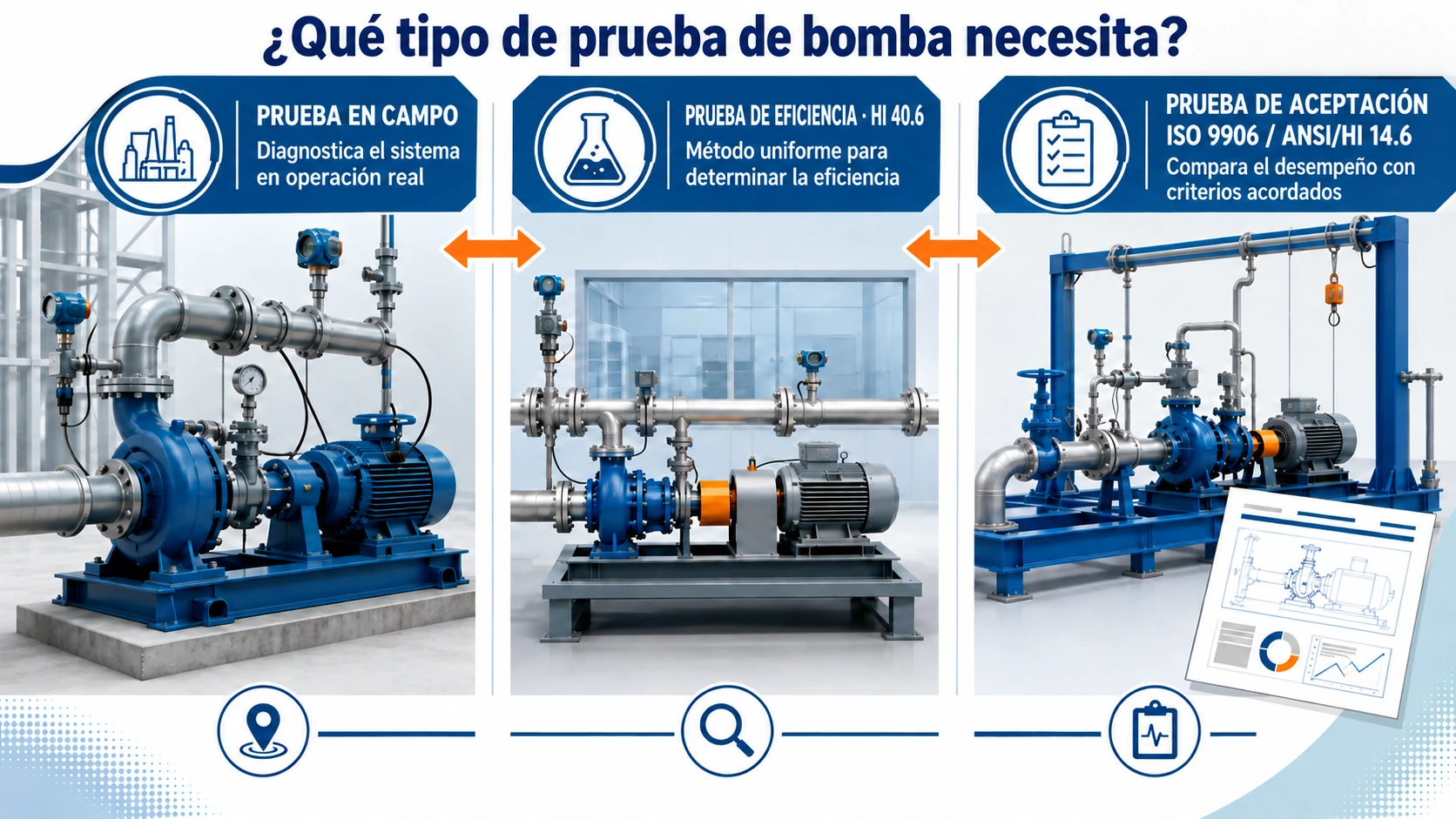

Qué responde cada tipo de prueba
Las pruebas de campo, de eficiencia y de aceptación pueden medir variables relacionadas, pero sus propósitos y condiciones no son iguales. El nombre del estándar por sí solo tampoco determina qué equipo se probó ni qué aceptó el comprador.
| Actividad o referencia | Qué ayuda a responder | Límite de interpretación |
|---|---|---|
| Medición de campo | ¿Qué ocurre con la bomba y el sistema instalado en las condiciones observadas? | El resultado depende de la instrumentación, la ubicación de medición, el fluido y la operación real. No es automáticamente una prueba de aceptación en fábrica. |
| HI 40.6-2021 | ¿Cómo medir la eficiencia de una bomba rotodinámica con un método uniforme? | Es un método de prueba de eficiencia; no establece por sí solo los criterios de aceptación de producción. |
| ISO 9906:2012 | ¿Cómo realizar pruebas de aceptación del desempeño hidráulico de bombas rotodinámicas? | El grado, el punto de garantía y el alcance se deben acordar para el proyecto. |
| ANSI/HI 14.6-2022 | ¿Qué procedimientos y criterios de aceptación aplicar a la prueba de desempeño hidráulico del suministro? | La edición, el grado y las variables aplicables deben indicarse en la especificación o la RFQ. |
El Hydraulic Institute describe HI 40.6 como método para pruebas de eficiencia y remite a ANSI/HI 14.6 para pruebas de aceptación de bombas de producción. La ficha oficial de ISO 9906:2012 la define como una norma de pruebas de aceptación del desempeño hidráulico. No asuma que dos normas, ediciones o grados son intercambiables sin confirmarlo contra los documentos del proyecto.
Qué definir antes de una prueba de aceptación
Una curva o un porcentaje de eficiencia no bastan para decidir si un suministro cumple. La RFQ debe conectar la configuración probada con las condiciones garantizadas y con el criterio de aceptación que usarán comprador y proveedor.
| Dato de la RFQ | Qué especificar | Por qué importa |
|---|---|---|
| Equipo y configuración | Modelo, tamaño, velocidad, diámetro o ajuste del impulsor; bomba sola o conjunto con motor/variador. | Evita comparar una curva con una configuración distinta a la suministrada. |
| Punto garantizado | Caudal y carga requeridos, rango de operación y fluido de servicio. | Define el punto contra el cual se evaluará el desempeño. |
| Base de aceptación | Estándar y edición, grado cuando aplique, variables garantizadas y tolerancias contractuales. | Evita escoger un grado o una tolerancia después de ver los resultados. |
| Condiciones de prueba | Líquido de prueba, temperatura, velocidad, puntos medidos, instrumentos y base de calibración. | Permite interpretar las lecturas y sus límites. |
| Reporte y resolución | Curva, datos por punto, potencia, NPSH si forma parte del alcance, incertidumbre, desviaciones, testigo y criterio de repetición. | Deja evidencia útil para la revisión y el cierre de la compra. |
Las tolerancias concretas deben tomarse de la edición normativa y de la especificación aceptadas por las partes. No aplique una recomendación general de grado a todas las bombas de proceso; confirme el alcance técnico, la aplicación y el contrato.
Cómo interpretar una diferencia en la curva
Una desviación entre una lectura y una curva no identifica por sí sola la causa. Antes de atribuirla a desgaste o a un defecto de fabricación, revise en este orden:
- Confirme la configuración: modelo, impulsor, velocidad, fluido y límites de medición de la curva de referencia.
- Revise la calidad de los datos: unidades, ubicación de tomas, estabilidad de las lecturas, instrumentos y calibración disponible.
- Separe bomba y sistema: revise nivel y presión de succión, válvulas, recirculación, filtros, equipos en paralelo y cambios en el proceso.
- Decida qué evidencia falta: repita mediciones, solicite una prueba controlada o programe inspección según el riesgo y la decisión pendiente.
En un reemplazo, el ajuste dimensional y el desempeño hidráulico son verificaciones distintas. ASME B73.1 cubre requisitos dimensionales definidos para las bombas dentro de su alcance; no demuestra por sí solo que la curva, los materiales o la configuración de sello sean equivalentes. Compare la curva ofrecida con el punto de servicio requerido y confirme las dimensiones críticas contra el equipo instalado.
El NPSH también requiere separar datos de bomba y de sistema: el proveedor reporta el NPSH requerido para una condición de prueba; el NPSH disponible depende de la instalación y del fluido. Para revisar la influencia de la altitud en México, consulte la guía de NPSH disponible y requerido.
Qué incluir en una RFQ de pruebas
- Indique el estándar y la edición que aplican; especifique el grado de aceptación si el proyecto lo requiere.
- Defina la configuración que se probará, el punto garantizado y cualquier condición de operación que deba cubrirse.
- Liste las variables y puntos de prueba, las condiciones del fluido y los datos que debe contener el reporte.
- Acuerde cómo se documentarán calibración e incertidumbre, desviaciones, prueba presenciada y repetición del ensayo.
- Incluya NPSH, presión hidrostática u otras pruebas sólo cuando formen parte del alcance de compra.
Si está preparando una compra, use la guía de ANSI/HI 14.6 para definir la prueba en la RFQ y la lista de datos para cotizar una bomba ANSI. Para revisar una curva o un reporte concreto, puede solicitar una revisión técnica y adjuntar la información disponible.
Preguntas frecuentes
¿HI 40.6 define la aceptación de una bomba de producción?
No por sí sola. HI 40.6 establece un método para probar eficiencia. Los criterios de aceptación hidráulica deben definirse con la norma de aceptación y los requisitos acordados para el suministro.
¿Una medición en planta sustituye una prueba de aceptación?
No automáticamente. Una medición de campo ayuda a diagnosticar la instalación bajo sus condiciones reales; la aceptación requiere un método, una configuración, un punto garantizado y criterios acordados.
¿ISO 9906 y ANSI/HI 14.6 se pueden tratar como equivalentes?
No asuma equivalencia automática. Registre la norma y edición solicitadas y confirme con ingeniería que el procedimiento y los criterios del contrato cubren el mismo alcance.
¿Qué información conviene enviar para revisar un resultado?
Comparta el reporte y la curva, modelo y configuración de la bomba, velocidad, impulsor, caudal y carga esperados, fluido y condiciones de prueba. Si falta el número de parte, incluya la placa, fotos y dimensiones disponibles.
Siguiente paso
Una prueba sirve cuando su alcance responde a una decisión concreta y los datos se pueden relacionar con la bomba, el punto de operación y el contrato. Si la evidencia no permite una comparación válida, identifique primero qué dato o verificación hace falta.
