Bomba completa de reemplazo
Se revisa contra las condiciones de operación y las interfaces de la CV3196 instalada.
Detalles del Producto
Reemplazo para Goulds CV3196

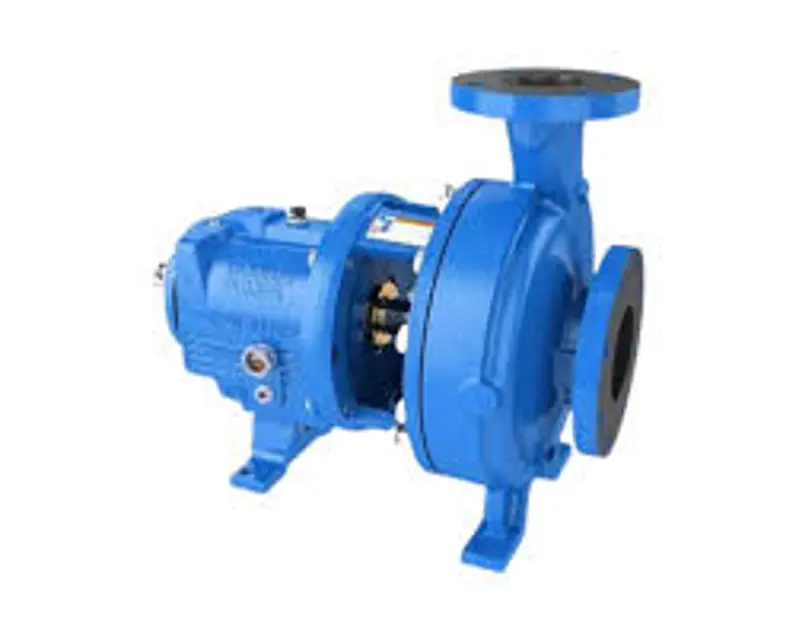

Bomba de reemplazo CV3196 con intercambiabilidad dimensional del 100 %
La bomba de reemplazo CV3196 de la serie G196, con impulsor retraído, está diseñada para instalaciones existentes. Partimos del tamaño, las condiciones de operación, el material o la placa de datos; verificamos la configuración de reemplazo antes de cotizar.
Intercambiabilidad dimensional para el mismo tamaño y bastidor. El ajuste, las condiciones hidráulicas, el material y la configuración se verifican contra la bomba instalada antes de cotizar.
Reemplazo equivalenteMismo tamaño + mismo bastidor
Placa basePosición sin cambios
Succión / descargaPosición de bridas sin cambios
AcoplamientoAltura sin cambios
MotorPosición sin cambios
Descripción del producto
Serie G196 · Antiobstrucción · para Goulds CV 3196

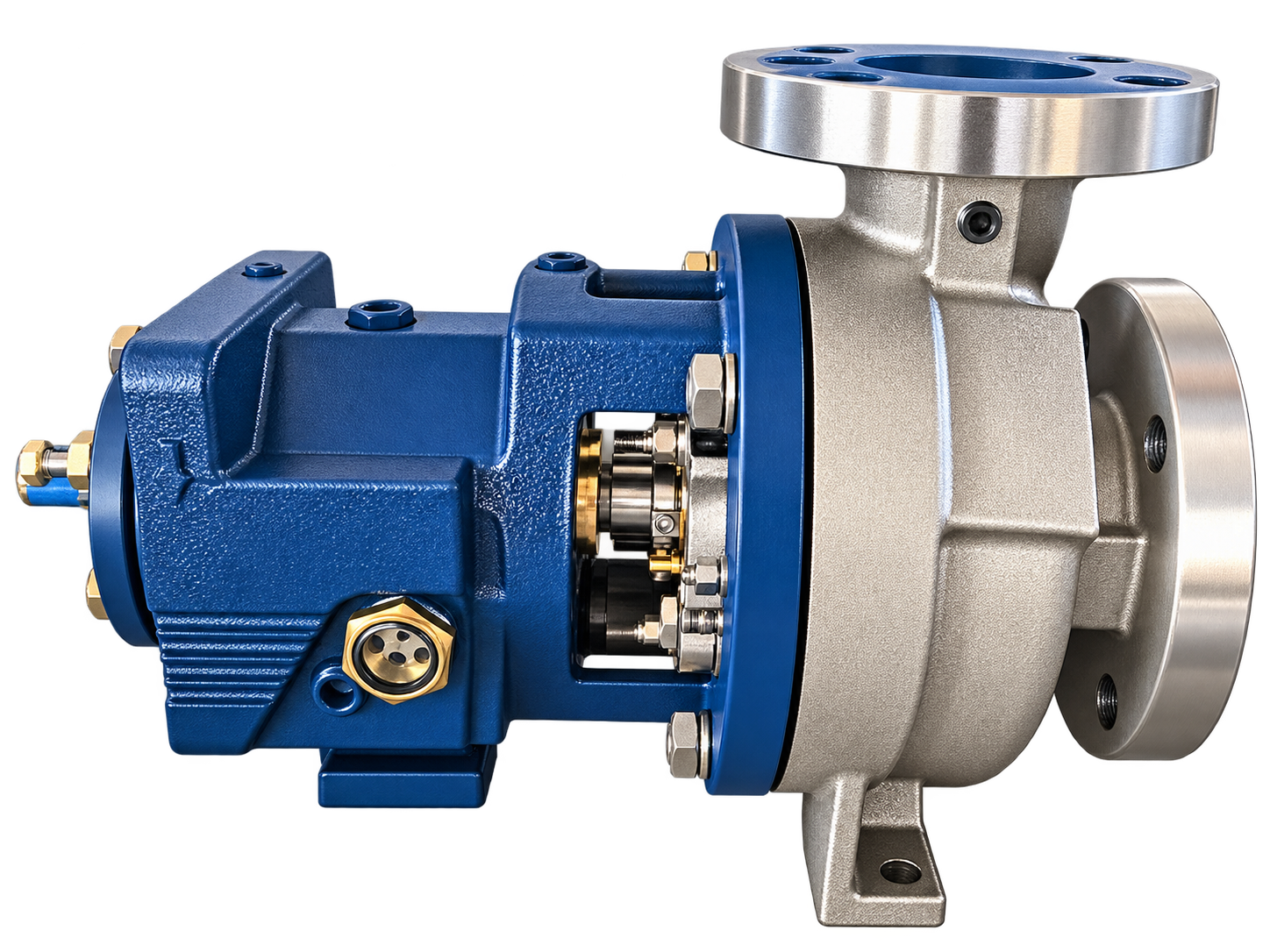

La G196 CV es una bomba química de proceso ANSI/ASME B73.1, antiobstrucción y con impulsor retraído. Sigue el patrón Goulds CV 3196: un impulsor de vórtice (retraído) dentro de una carcasa antiobstrucción, montada sobre un extremo de potencia ANSI estándar. Es dimensionalmente intercambiable con la CV 3196 del mismo tamaño y bastidor.
Fabricada por Jinan Yingsiman Machinery Co., Ltd., se suministra como bomba de reemplazo independiente del OEM o como componentes de reemplazo para una bomba tipo CV 3196 instalada.
Las bombas de impulsor retraído pueden manejar líquidos que obstruyen o dañan un impulsor convencional, incluidos sólidos grandes o fibrosos, lodos con fibras, cristales frágiles y líquidos con aire o gas atrapado. El desempeño se confirma contra el punto de operación requerido. Envíe el caudal, la carga, el fluido y los datos de succión para revisar la selección y la curva correspondiente.
Intercambiabilidad y reemplazo
Confirme el patrón instalado y la lista de partes
Para una instalación CV 3196, envíe la placa de datos, el plano dimensional si está disponible y los números de parte existentes. Confirmaremos el tamaño G196 CV y la lista de partes correspondientes contra la bomba instalada.
Una G196 CV del mismo tamaño y bastidor es un reemplazo equivalente. Se conservan la placa base, la posición de las bridas de succión y descarga, la altura del acoplamiento y la posición del motor. La carcasa antiobstrucción y el impulsor retraído se fabrican conforme al mismo patrón.
Referencias de partes del extremo de potencia
Las referencias del extremo de potencia corresponden a las de la bomba G196 de uso general y conservan los mismos números de posición: bastidor de rodamientos, alojamiento de rodamientos, eje y camisa.
Extremo húmedo específico para CV
Las referencias de la carcasa y el impulsor retraído se confirman para cada tamaño durante la selección. Los números identifican la configuración compatible; el alcance de suministro se indica a continuación.
Alcance de suministro
Opciones de suministro
Bomba completa de reemplazo y componentes seleccionados del extremo húmedo CV, cotejados con las referencias instaladas antes de cotizar.
Conjunto de extremo húmedo CV
Configuración con impulsor retraído cotejada con el patrón CV instalado.
Carcasa
Se confirma con el tamaño instalado y los datos de referencia.
Tapa
Se revisa con base en el plano de la configuración instalada.
Impulsor retraído
La referencia y el tamaño específicos para CV se confirman durante la selección.
Eje y componentes metálicos del sello
Se revisa el ajuste y la interfaz del eje y de los componentes metálicos seleccionados del sello mecánico.
VERIFICACIÓN DE AJUSTEEl ajuste final de cada componente se confirma antes de cotizar mediante el tamaño instalado, el bastidor, el número de parte y los planos o datos de referencia.
Arquitectura de la bomba
Características de diseño
Diseño con impulsor retraído para líquidos de proceso en los que importan el paso de sólidos y el manejo cuidadoso del producto.
Impulsor retraído · vórtice inducido
La mayor parte del caudal se mueve mediante el vórtice inducido, en lugar de pasar directamente entre los álabes del impulsor. Pueden pasar sólidos de tamaño considerable respecto a la boquilla; el paso real depende del tamaño de la bomba, la forma de las partículas y las condiciones de operación.
Paso antiobstrucción de la carcasa
La carcasa proporciona un paso despejado desde la succión hasta la descarga para corrientes de proceso con sólidos.
Manejo cuidadoso de productos frágiles
El menor contacto directo con el impulsor ayuda a proteger cristales sensibles al corte, flóculos y sólidos para procesos alimentarios. Confirme los requisitos de proceso e higiene de cada aplicación.
Extremo de potencia común con G196
El extremo de potencia comparte la plataforma G196. Las posiciones del bastidor y alojamiento de rodamientos, eje, camisa y cámara de sello se cotejan con las de la bomba G196 de uso general.
Opciones de cámara de sello y eje
Las opciones corresponden a la plataforma G196 e incluyen aisladores laberínticos de rodamientos y rodamientos SKF o equivalentes, según la configuración seleccionada.
Materiales para sólidos abrasivos
Para lodos abrasivos, pueden evaluarse impulsores de metal duro o de aleaciones de alto desempeño, además de seleccionar materiales que resistan el desgaste y la corrosión.
Desempeño de referencia
Rango de operación CV3196
Valores máximos de referencia para una evaluación inicial. El caudal, la carga, la velocidad, el impulsor, el material y el punto de operación se confirman para la configuración seleccionada.
Caudal · hasta610 m³/h2,700 GPM
Carga · hasta134 m440 ft
Presión · hasta19.65 bar285 PSIG · 1,965 kPa
Temperatura · hasta260 °C500 °F
La selección se basa en el punto de operación y los datos reales del servicio; estos valores máximos no corresponden a un mismo punto de operación.
Materiales de construcción
Metalurgia adecuada al servicio
La carcasa, el impulsor, la tapa y la cámara de sello se fabrican en los materiales indicados, sujetos al componente, tamaño y requisitos del proceso.
Acero al carbono WCBCF8M · acero inoxidable 316CD4MCu · acero inoxidable dúplexCN7M · Alloy 20MonelNíquelHastelloy BHastelloy CTitanioAleación de zirconio
En lodos abrasivos, los materiales de la carcasa y el impulsor se seleccionan para resistir tanto el desgaste como la corrosión. El menor contacto del impulsor retraído con los sólidos puede reducir el desgaste frente a un impulsor abierto en el mismo servicio.
Aplicaciones
Aplicaciones de la G196 CV
Evaluamos en conjunto el líquido, los sólidos y las condiciones de operación para confirmar una configuración adecuada.
Lodos fibrosos y materiales filamentarios en las industrias de pulpa y papel, textil y alimentaria.
Lodos con cristales y sólidos frágiles en la industria química y de fertilizantes.
Aguas residuales y corrientes de proceso con sólidos grandes o gas atrapado.
Reemplazo de bombas instaladas con patrón CV 3196 y componentes dentro del alcance indicado.
Selección de bomba
¿Busca una bomba de reemplazo CV3196?
Comience con los datos disponibles. Envíe el tamaño CV, el caudal, la carga, la información de sólidos o fibras, el fluido de proceso, la temperatura, el material y el arreglo de sello.
- Después de enviar la consulta, puede compartir planos, placas de datos o fichas técnicas por correo electrónico.
- El equipo técnico puede revisar el ajuste del impulsor retraído, el paso de sólidos, los materiales y el arreglo de sello.
