Bomba centrífuga horizontal: partes y diagnóstico inicial

Esta guía se centra en la inspección y el diagnóstico inicial: relacione el síntoma con las condiciones de operación y el historial del equipo. Los límites, lubricantes, tolerancias e intervalos de mantenimiento dependen del modelo y de su manual.

Partes principales y qué revisar

En una bomba centrífuga, el impulsor transfiere energía al líquido y la carcasa guía el flujo hacia la descarga. El eje, el sello, los rodamientos, el acoplamiento y la base mantienen el conjunto alineado y contenido. La configuración exacta varía entre modelos; utilice el plano seccional y la lista de partes de la unidad instalada para identificar componentes.

Componentes de una bomba horizontal y verificaciones iniciales
Componente	Función	Qué observar o registrar
Carcasa y juntas	Contienen el líquido y forman el paso de descarga.	Fugas, corrosión, erosión, grietas, condición de bridas y uniones.
Impulsor	Transfiere energía al líquido.	Obstrucción, desgaste o daño; compare holguras y material con la documentación del modelo.
Eje y camisa, si aplica	Transmiten el par y protegen las superficies de trabajo del sello.	Desgaste, marcas, rectitud y condición de los ajustes conforme al manual.
Sello mecánico o empaquetadura	Controla la fuga alrededor del eje.	Ubicación y ritmo de fuga, temperatura, fluido de lavado y arreglo de tuberías del sello.
Rodamientos y alojamiento	Soportan el eje y el conjunto rotativo.	Tendencias de temperatura y vibración, contaminación y lubricante especificado para ese modelo.
Acoplamiento y base	Conectan la bomba con el motor y soportan el conjunto.	Alineación, fijaciones, condición de la base y esfuerzos transmitidos por tuberías.

Configuraciones horizontales y acceso de mantenimiento

La orientación horizontal no determina por sí sola la construcción interna ni la facilidad de mantenimiento. Antes de abrir el equipo, identifique el tipo de carcasa, el arreglo del sello y el procedimiento de desmontaje en el manual del fabricante.

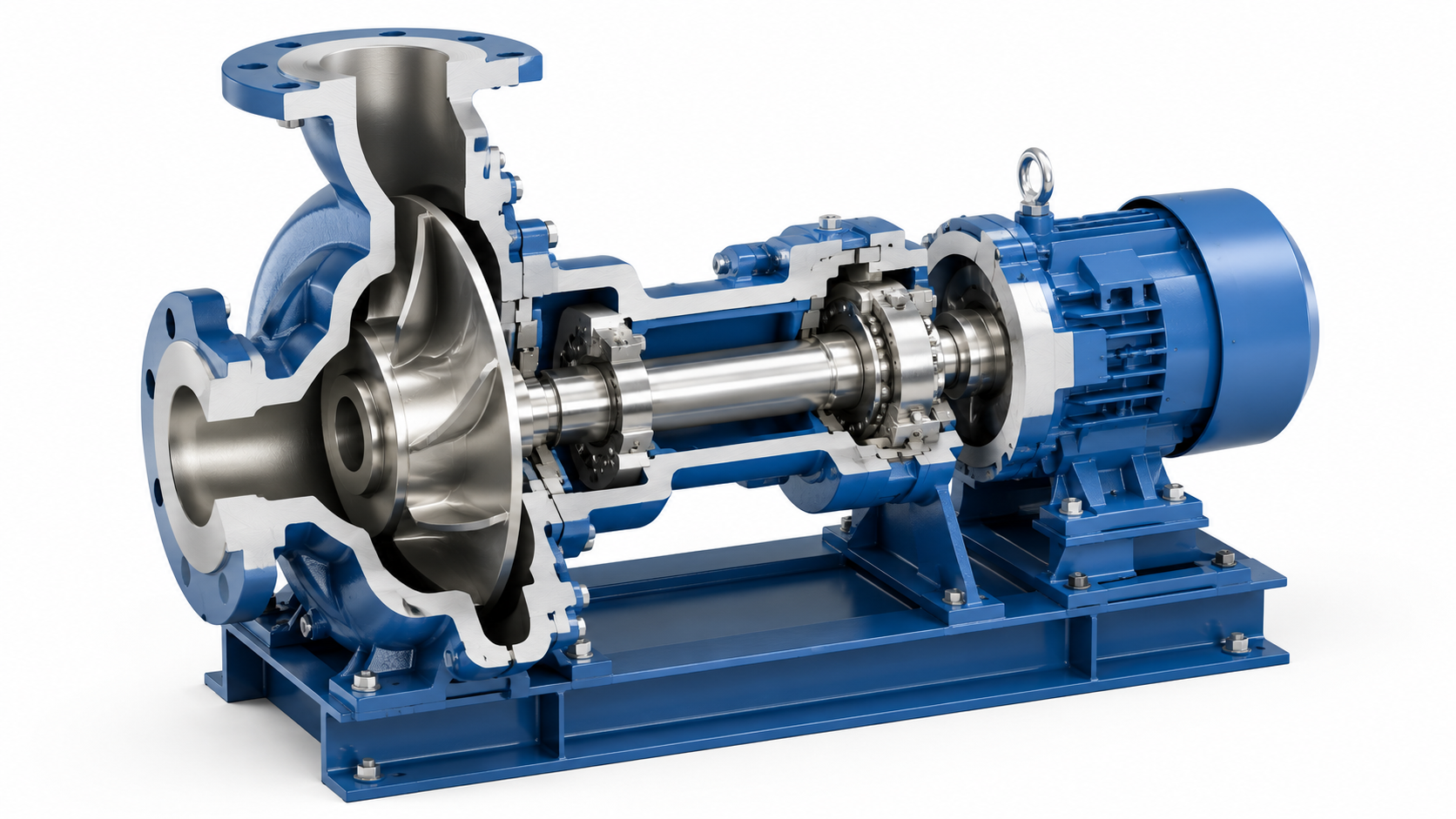

Succión final

El líquido suele entrar por la boquilla axial de succión y salir por la descarga de la carcasa. En bombas para proceso químico, algunas unidades se diseñan conforme a ASME B73.1; esa designación no convierte a todas las bombas de succión final en equipos B73.1.

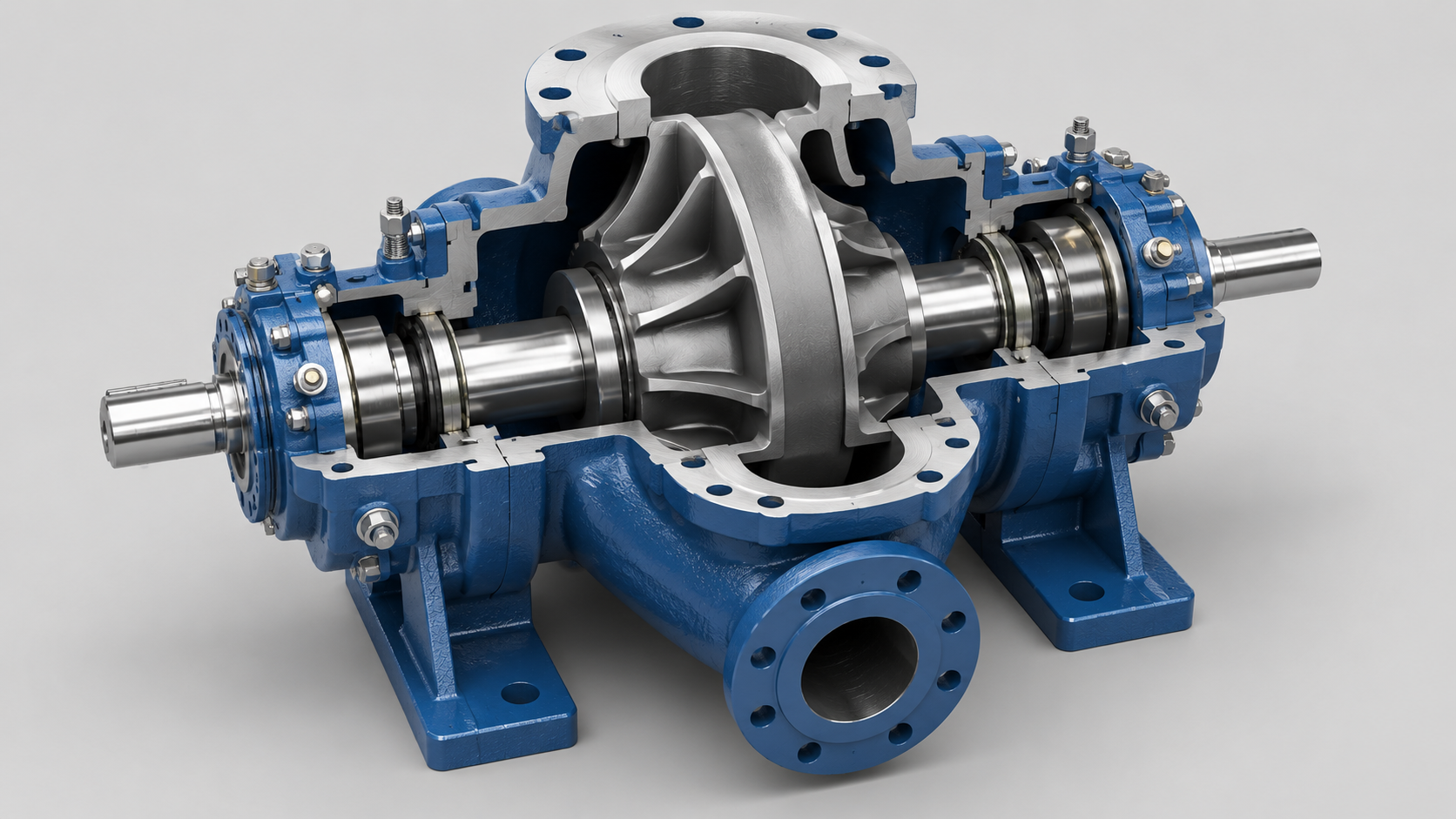

Caja partida

En muchos diseños de caja partida, retirar la mitad superior permite acceder al conjunto rotativo sin desmontar las tuberías principales. El alcance real del acceso, las holguras y la secuencia de desmontaje dependen del modelo y la instalación.

Multietapas

Una bomba multietapas incorpora varios impulsores en serie para desarrollar la carga que requiere su aplicación. Para diagnóstico o reemplazo, consulte la curva y el despiece específicos; el nombre de la configuración no basta para confirmar desempeño ni compatibilidad de repuestos.

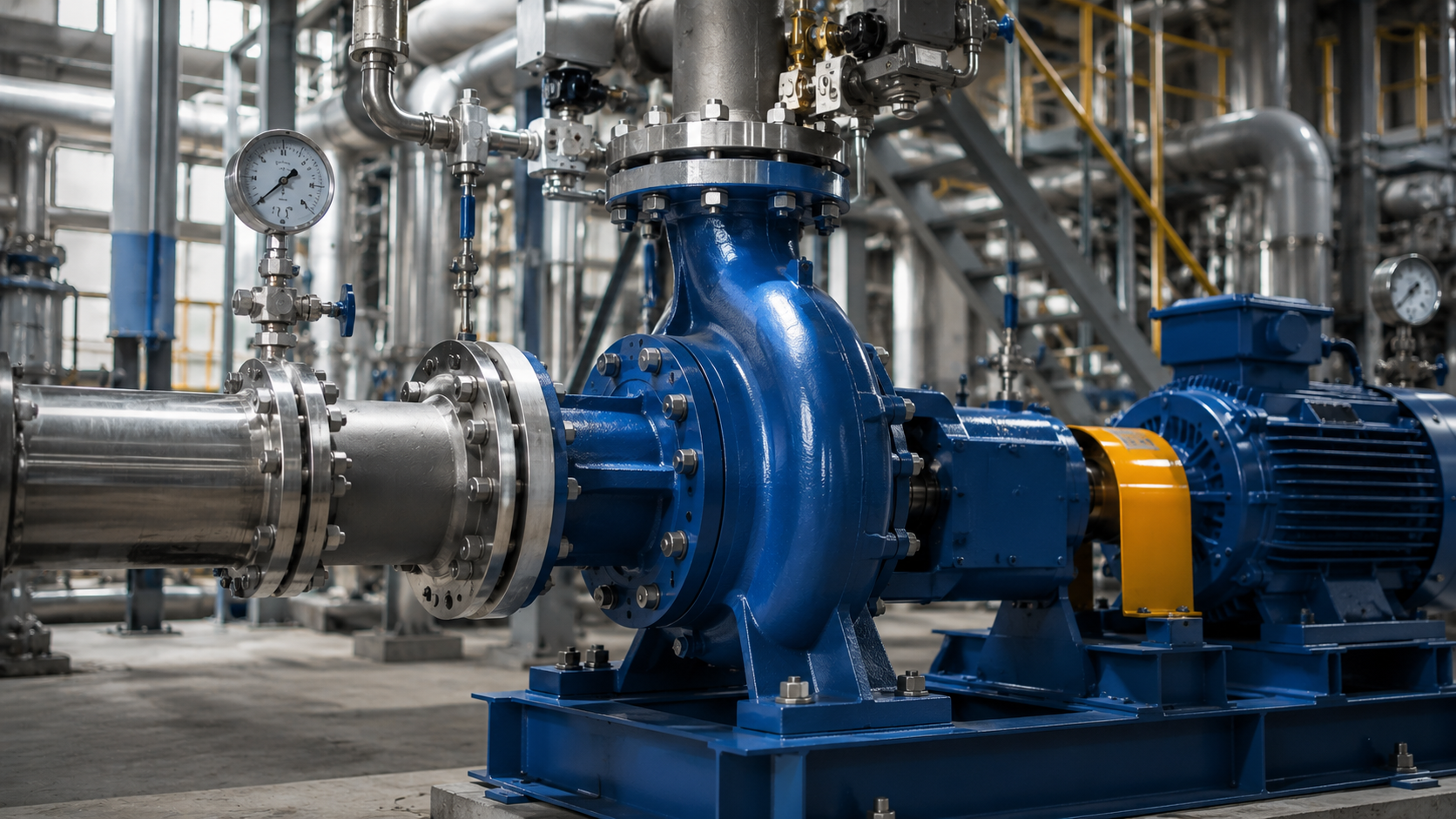

Instalación industrial de bombas centrífugas horizontales — Imagen ilustrativa de una instalación industrial con bombas horizontales; no representa necesariamente una configuración multietapas ni identifica un modelo o datos de operación.

Diagnóstico inicial por síntoma

Registre las condiciones cuando aparece el síntoma y compárelas con la curva, el punto de operación y el historial del equipo. La tabla propone comprobaciones iniciales; ningún síntoma aislado confirma una causa raíz.

Datos iniciales para investigar síntomas de una bomba centrífuga horizontal
Síntoma	Datos que conviene registrar	Comprobaciones iniciales
Caudal o presión menor a lo esperado	Caudal, presiones de succión y descarga, velocidad y posición de válvulas.	Revise obstrucciones, sentido de giro, cambios del sistema y el punto de operación sobre la curva.
Vibración o ruido inusual	Ubicación de la medición, velocidad, condición de proceso y cambio respecto a la tendencia previa.	Compruebe instalación, alineación, base, acoplamiento y condiciones hidráulicas con el procedimiento aplicable.
Fuga en el sello	Ubicación, frecuencia, temperatura y cambios en el fluido o en el plan de sellado.	Contraste el arreglo instalado, sus conexiones y las instrucciones del fabricante.
Temperatura de rodamiento en aumento	Tendencia, temperatura ambiente, lubricante y cuándo se hizo el último servicio.	Verifique tipo, nivel y condición del lubricante según el manual; revise también la carga y la alineación.
Ruido o indicios de cavitación	Presión y nivel en succión, temperatura del líquido y caudal.	Revise pérdidas o entrada de aire en succión y compare NPSHa con NPSHr y el margen de ingeniería definido para esas condiciones.
Consumo eléctrico distinto al habitual	Corriente, velocidad, caudal, densidad y viscosidad del líquido.	Compare el punto de operación y las condiciones del fluido con la curva y los datos del motor.

Nota de seguridad: antes de intervenir, siga el procedimiento de aislamiento de energía y presión de su instalación, y confirme las precauciones del manual del equipo. No abra una bomba mientras pueda contener presión o líquido peligroso.

Qué confirmar en el plan de mantenimiento

No existe un intervalo universal que aplique a todos los rodamientos, sellos o bombas. Confirme en el manual del modelo el lubricante, la cantidad, los puntos de lubricación, la inspección del sello y los intervalos indicados para las condiciones reales de servicio. Registre cada intervención y compare las mediciones en los mismos puntos y condiciones cuando sea posible.

Para valorar el desempeño, ubique el punto real de operación en la curva del fabricante y revise la región recomendada para ese equipo. El punto de máxima eficiencia (BEP) y las regiones de operación dependen de la curva y del diseño; no aplique un porcentaje genérico a todas las bombas. Consulte también las recomendaciones de Hydraulic Institute sobre curvas, BEP y regiones de operación.

Información útil para una revisión técnica

Al solicitar ayuda para diagnosticar o reemplazar una unidad, reúna los datos disponibles:

Fabricante, modelo, tamaño, número de serie y foto de la placa.
Caudal y carga requeridos; lecturas actuales de succión y descarga si están disponibles.
Nombre y composición del líquido, concentración, temperatura, sólidos o gas presentes.
Velocidad, frecuencia eléctrica, datos del motor y configuración del sello.
Síntoma, fecha de inicio, historial de mantenimiento, tendencias y fotos del equipo instalado.

Para seleccionar o comprobar el punto de operación, revise cómo leer una curva de bomba centrífuga y cómo calcular el caudal. Si el síntoma es vibración, consulte la guía de medición y límites de vibración.

Alcance de ASME B73.1 y recursos técnicos

ASME B73.1 cubre bombas metálicas y de polímero sólido, horizontales, de succión final, una etapa y descarga por la línea central para proceso químico. La intercambiabilidad dimensional se refiere a bombas con la misma designación dimensional estándar y a interfaces especificadas; no confirma por sí sola compatibilidad hidráulica, de materiales, sellos ni de todos los componentes internos. Consulte el resumen de ASME B73.1 y el alcance publicado por ASME.
