Qué revisar primero cuando aumenta la vibración
Compare el síntoma con el historial del mismo equipo. Anote cuándo comenzó, si apareció después de un cambio de velocidad, caudal, válvula, fluido, filtro o tubería, y si coincide con ruido, temperatura, fuga o variaciones de presión. Confirme también que se trate de la misma bomba y del mismo punto de medición.
Antes de acercarse al equipo, siga los procedimientos de seguridad de la planta. No retire guardas ni toque componentes giratorios durante la operación. Si hay una alarma de protección, daño visible, fuga peligrosa o una condición fuera de los límites del fabricante o de la planta, aplique el procedimiento operativo correspondiente.
Cómo confirmar que el cambio de vibración es repetible

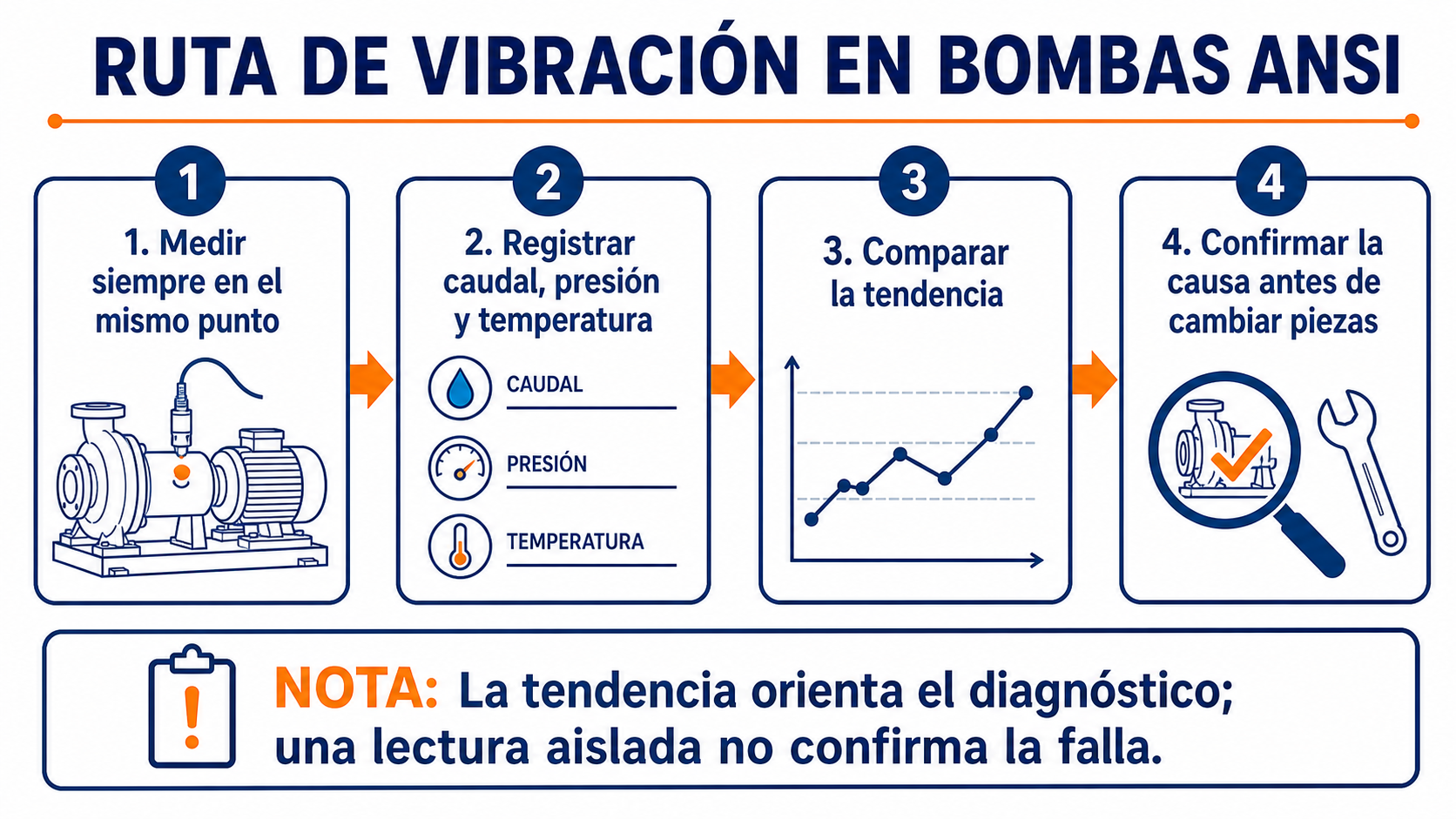

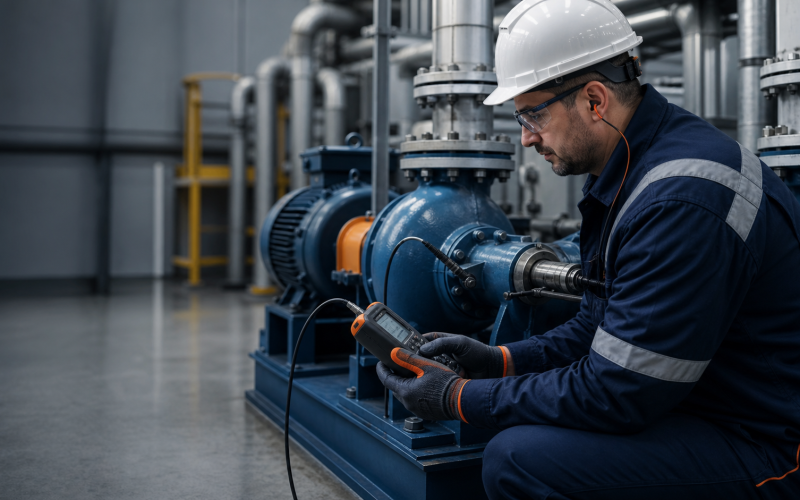

Repita la medición en los mismos puntos y direcciones, con el mismo instrumento y una técnica de montaje comparable. Registre si el sensor se colocó sobre una superficie preparada o con una base magnética, y anote la unidad, la magnitud reportada y, cuando aplique, la banda de frecuencia utilizada. No compare directamente valores obtenidos con métodos o configuraciones diferentes.
Si utiliza ANSI/HI 9.6.4 para comparar mediciones de aceptación, identifique las partes estacionarias asociadas con los alojamientos de rodamientos y los puntos que correspondan al método y al entorno de prueba (fábrica o campo). No compare directamente una lectura del alojamiento con otra tomada en la base o la carcasa. Siga el procedimiento aplicable del fabricante y de la planta.
Siempre que sea seguro y posible, mida con la bomba en una condición estable y documente las lecturas más de una vez. Compare cada punto con su propia línea base, tomada bajo condiciones semejantes. Una tendencia consistente ayuda más que una lectura aislada; no convierta una variación única en un diagnóstico o en una orden automática de cambio de rodamientos.
Qué datos de proceso registrar junto con la lectura
La lectura gana contexto cuando se acompaña de datos que describen el punto de operación. Registre al menos lo disponible en la planta:
| Dato | Por qué conviene registrarlo |
|---|---|
| Punto, dirección y fecha de medición | Permiten repetir y comparar la lectura en la misma ubicación. |
| Unidad, instrumento y configuración de medición | Evitan comparar valores obtenidos con escalas o métodos distintos. |
| Velocidad y condición de operación | Ayudan a interpretar cambios asociados con velocidad o carga. |
| Caudal, presión de succión y descarga | Relacionan el síntoma con la condición hidráulica y el punto de trabajo. |
| Temperatura, ruido, fuga y posición de válvulas | Documentan otros síntomas y cambios simultáneos del proceso. |
| Mantenimiento o cambios recientes | Conservan antecedentes de alineación, lubricación, rodamientos, tubería y montaje. |
Señales que orientan la primera inspección
Una observación puede sugerir dónde continuar la revisión, pero ninguna frecuencia o síntoma aislado confirma por sí mismo una falla. Use estas relaciones como hipótesis iniciales y compruébelas con el contexto del equipo:
| Observación | Posible línea de revisión | Qué comprobar primero |
|---|---|---|
| El cambio radial acompaña la velocidad de giro | Conjunto rotativo, base, fijaciones o condición hidráulica. | Repetir en los mismos puntos; revisar tendencia, pernos, base y cambios recientes. |
| Aumenta la componente axial o cambia la condición del acoplamiento | Alineación, empuje, montaje o condición de soportes. | Revisar registros de alineación, acoplamiento y condición mecánica siguiendo el procedimiento de planta. |
| El síntoma coincide con ruido o cambios de succión | Restricción, entrada de aire, nivel o margen de succión. | Verificar nivel, filtro, válvulas y pérdidas de succión. Consulte la guía de NPSH y cavitación en bombas. |
| La vibración cambia al modificar el caudal | Condición de operación, recirculación u otra interacción hidráulica. | Registrar caudal y presión y revisar la posición del punto de operación respecto al rango recomendado por el fabricante. Consulte BEP, POR y AOR. |
| Hay impactos de alta frecuencia junto con temperatura o ruido de rodamiento | Rodamiento, lubricación, contaminación o montaje. | Correlacionar con temperatura, historial de lubricación y datos de inspección; escalar a análisis competente si persiste. |
Los componentes a 1× o 2× de la velocidad, las frecuencias de paso de álabes y las bandas de alta frecuencia requieren interpretación en conjunto con el espectro, el montaje del sensor, la velocidad, el diseño y el proceso. No son equivalencias directas entre una frecuencia y una causa. Cuando se necesite interpretar límites de aceptación o el método de medición aplicable, consulte la guía interna sobre medición y criterios ANSI/HI 9.6.4. Para un programa más amplio de vigilancia, consulte la guía de monitoreo de condición de bombas.
Cuándo escalar el análisis o detener la bomba
Solicite una revisión competente cuando el aumento se repita bajo condiciones comparables, la tendencia continúe creciendo, aparezcan síntomas combinados o la inspección inicial no explique el cambio. Un espectro, una forma de onda u otras pruebas pueden ayudar, siempre que se obtengan e interpreten con el equipo y la técnica adecuados.
Use los límites de alarma y paro definidos por el fabricante, la planta y el criterio de aceptación aplicable al equipo. Los límites de una prueba de aceptación no deben tratarse automáticamente como umbrales universales para monitoreo en servicio. Para ese contexto, la referencia de medición y valores de aceptación está en ANSI/HI 9.6.4; la guía de ANSI/HI 9.6.5 y monitoreo de condición aborda el seguimiento del equipo.
Qué enviar para una revisión inicial
Para que una consulta técnica tenga contexto, reúna:
- Modelo, tamaño, velocidad y fotografía legible de la placa.
- Lecturas con fecha, unidad, instrumento, punto y dirección de medición.
- Caudal, presiones y otras condiciones de operación al momento de medir.
- Descripción de cuándo comenzó el cambio, síntomas asociados y trabajos recientes.
- Fotografías o tendencias disponibles, evitando exponerse a partes móviles o áreas restringidas.
Con estos datos se puede definir qué información falta y qué revisión conviene solicitar. No es necesario interpretar una lectura aislada como diagnóstico ni indicar piezas antes de comprobar la condición del equipo.
