Orientación rápida: si el propietario o el EPC especifica una norma y edición, trátelas como requisitos de compra y declare desviaciones. No deduzca compatibilidad hidráulica, de materiales o de componentes internos solo porque dos bombas compartan una designación dimensional o el nombre de una familia.
Qué cubre cada estándar de bomba
“ANSI” se usa a menudo como nombre corto para bombas químicas dimensionales ASME B73.1. En una especificación o RFQ, indique la designación completa, la edición aplicable y el tamaño requerido en vez de escribir solo “ANSI”.
ASME B73.1 (uso común: ANSI)
ASME describe B73.1 como una norma de diseño y especificación para bombas centrífugas metálicas o de polímero sólido, horizontales, de aspiración axial, una etapa y descarga por la línea de centros. Su intercambiabilidad dimensional aplica a bombas con la misma designación dimensional y a las interfaces definidas por la norma; no certifica igualdad de curva, materiales o internos. La ficha vigente de ASME lista la edición B73.1-2026; confirme la revisión contractual solicitada. Consulte el alcance oficial de ASME B73.1.
ISO 5199
ISO 5199 establece especificaciones técnicas para bombas centrífugas Clase II. Confirme la edición, las decisiones de clase acordadas por comprador y proveedor, la hoja de datos, las pruebas y los documentos particulares del proyecto. Consulte la ficha de ISO 5199.
API 610
API 610 establece requisitos para bombas centrífugas en las industrias de petróleo, petroquímica y gas natural. La especificación del propietario define la edición contractual, el tipo de bomba y los requisitos particulares; no suponga que todas las configuraciones API comparten un mismo montaje. El plan de estándares de API incluye la 13.ª edición con fecha prevista de 29 de junio de 2026; esa fecha no confirma por sí sola que la norma esté publicada. Confirme la edición disponible en el API Webstore y cuál rige el proyecto antes de emitir la RFQ. Para una comparación específica de servicios de refinería y petroquímica, consulte API 610 vs ASME B73.1: alcance para refinería y petroquímica.

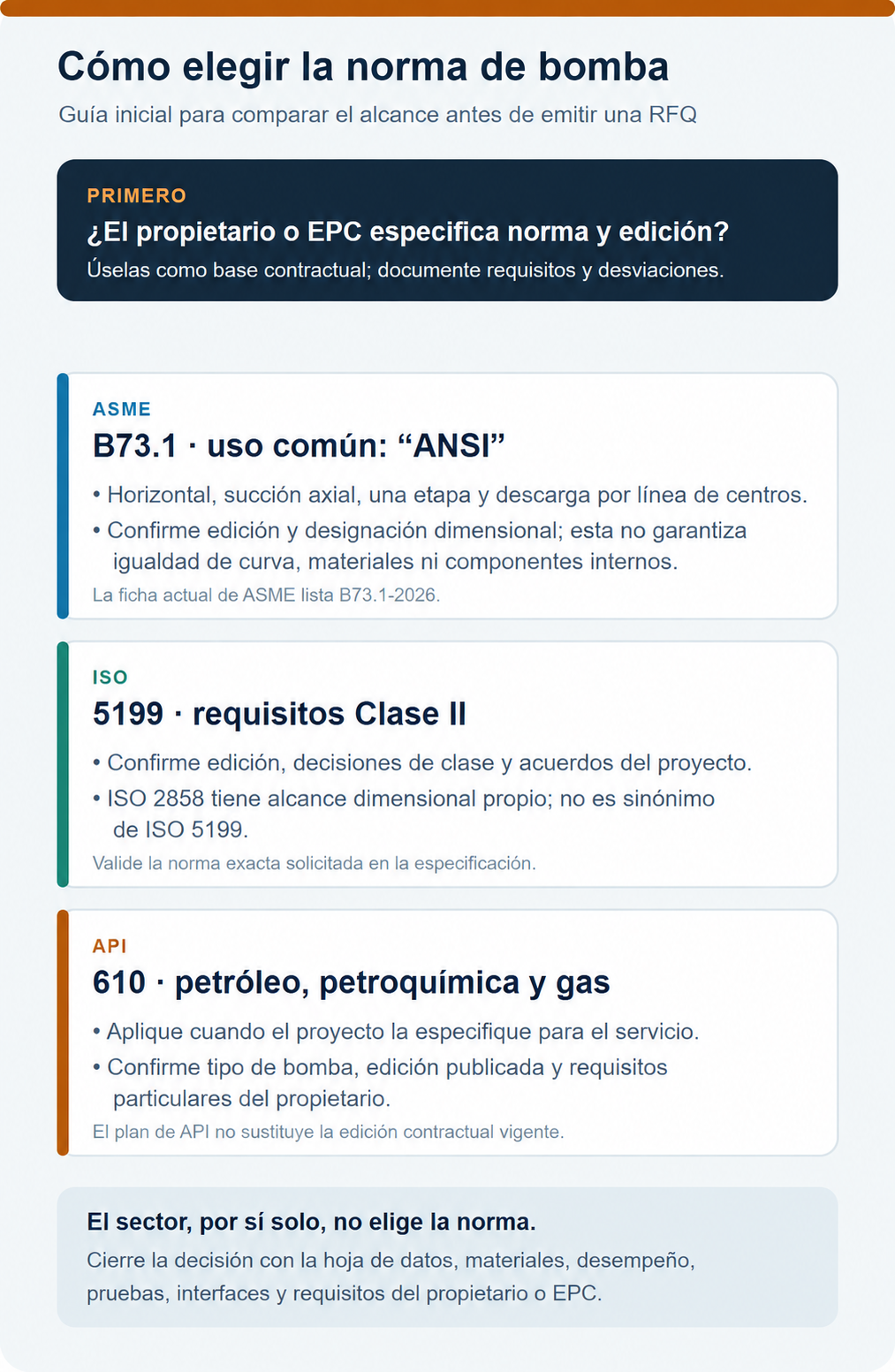

Orientación rápida para comparar las normas
Use esta guía para formar una lista corta a partir de la especificación y del servicio; ingeniería debe confirmar la selección con la hoja de datos completa.
ISO 5199 e ISO 2858: alcances distintos
ISO 5199 trata requisitos técnicos de bombas centrífugas Clase II. ISO 2858 cubre designación, punto nominal de servicio y dimensiones de determinados modelos centrífugos de aspiración axial con clasificación nominal de 16 bar. Son normas distintas; el “16 bar” del título de ISO 2858 no es un límite universal para todas las bombas ISO. Consulte el catálogo del comité ISO de bombas y la edición solicitada por el proyecto.
Empiece por el servicio y los requisitos del proyecto
Antes de comparar normas, confirme estos cuatro grupos de datos:
- Fluido: composición, concentración, sólidos, viscosidad y propiedades críticas.
- Punto de operación: temperaturas y caudales mínimo, normal y máximo; carga requerida, succión y NPSHa disponible.
- Sistema y riesgo: presión, densidad, variaciones del proceso, disponibilidad, consecuencias de falla y área de instalación.
- Requisitos de compra: norma y edición del propietario o EPC, materiales, sello, pruebas, inspecciones y documentos.
La industria no define la norma por sí sola. El servicio químico no exige automáticamente B73.1 o ISO 5199, ni los hidrocarburos implican siempre API 610. Rigen la especificación acordada y la evaluación de ingeniería.
Ruta de decisión para definir la norma y la RFQ
- 01. Defina la base: norma y edición, especificación del propietario, pruebas, inspecciones y documentos.
- 02. Complete la hoja de datos: condiciones mínima, normal y máxima; materiales, sello, motor, interfaces y succión. Use unidades claras: m³/h, m, °C, kW y bar.
- 03. Pida cumplimiento por requisito: solicite una matriz con conformidades, exclusiones, supuestos y desviaciones.
- 04. Compare el mismo alcance: alinee bomba, motor, pruebas, documentos, repuestos, instalación y energía cuando sean comparables.
- 05. Cierre desviaciones con ingeniería: valide desempeño, compatibilidad e interfaces antes de aceptar una sustitución.
Preguntas que deben cerrar ingeniería y compras
¿Qué debe declarar la oferta?
Solicite curva al punto de servicio, caudal y carga, potencia absorbida, motor, NPSHr, materiales de partes mojadas, arreglo de sello, conexiones, plano general, base, acoplamiento, guardas, pruebas y lista de documentos. Cuando la especificación mencione API 682, confirme por separado el arreglo de sello y el plan de soporte aplicable; no lo deduzca automáticamente del estándar de la bomba.
¿Qué información ayuda a revisar una sustitución?
Comparta placa, modelo completo, fotografías, dimensiones de montaje, posición y tamaño de boquillas, altura de eje, curva existente, motor, materiales, sello y condición de tubería y base. Una designación dimensional compatible ayuda a revisar el ajuste, pero el reemplazo debe comprobarse frente al punto de operación y la instalación real. No prometa “drop-in” o intercambio del 100% sin validar el modelo y el alcance.
Tres errores que conviene evitar
- Usar umbrales universales: no definir una norma con una cifra de presión o temperatura sin revisar código, diseño, material, configuración y requisitos del proyecto.
- Confundir dimensiones con desempeño: el ajuste de montaje no certifica curva, eficiencia, materiales, sello, cargas de tubería ni componentes internos.
- Comparar ofertas con alcance distinto: alinee pruebas, inspección, certificados, planos, repuestos, motor y desviaciones antes de comparar precio.
Recepción y puesta en marcha
Antes del montaje, compare placa, rotación, conexiones, base, motor y documentos con la orden de compra. En la puesta en marcha registre condiciones del proceso, presión, caudal estimado, corriente, vibración, temperatura y condición del sello conforme al procedimiento de planta. Si el comportamiento difiere del esperado, revise el sistema y la curva con ingeniería antes de ajustar válvulas o declarar que la bomba incumple.
Información para solicitar una cotización
Para preparar la RFQ, envíe estándar y edición, fluido y concentración, temperatura, caudal, carga, NPSHa, materiales, sello, motor, clasificación de área si aplica, fecha objetivo y documentos del proyecto. Si es un reemplazo, adjunte placa y fotos de la instalación. Para revisar la selección hidráulica por caudal, NPSH y materiales, consulte la guía de selección de bombas ANSI B73.1; para preparar el paquete de compra, vea los datos técnicos de una RFQ.
