Ruta de decisión: medir → localizar la causa → elegir una intervención compatible → verificar el resultado bajo condiciones comparables.
Qué significa optimizar un sistema de bombeo
El objetivo es entregar el caudal y la presión que exige el proceso con un consumo y un riesgo de mantenimiento justificados. La evaluación incluye bomba, motor, tubería, válvulas, control, fluido y condiciones de succión; no se limita a comparar eficiencias de catálogo.
Antes de cambiar la bomba, defina qué necesita realmente la planta en condiciones mínima, normal y máxima. Si el proceso, el fluido o la instalación cambian, registre esas condiciones como parte del diagnóstico.
Establezca una línea base comparable

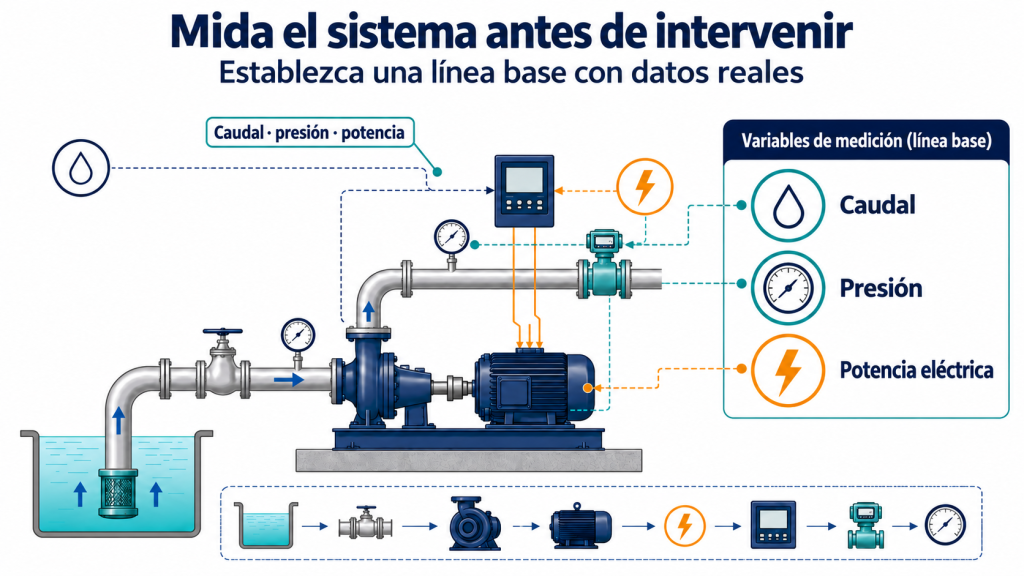

Registre simultáneamente los datos hidráulicos, eléctricos y de proceso en cada condición representativa. Una lectura aislada de corriente o la potencia nominal de placa no establece el consumo eléctrico real del conjunto.
- Hidráulica: caudal, presión de succión y descarga, ubicación de los instrumentos y nivel del tanque.
- Electricidad y control: potencia activa de entrada en kW, velocidad o frecuencia, posición de válvulas, bypass y consignas.
- Proceso: fluido, concentración cuando aplique, temperatura, densidad, viscosidad y horas en cada estado.
- Condición: curva instalada, impulsor, estado de filtros, vibración, temperatura, fugas y registro de mantenimiento.
Anote fecha, instrumentos, precisión, estado de producción y datos faltantes. Para el procedimiento de medición, consulte la guía para medir el consumo de energía de una bomba.
Localice la causa antes de elegir una intervención
Un síntoma puede tener más de una causa. Por ejemplo, una válvula muy cerrada puede indicar exceso de capacidad, una demanda mal definida o una necesidad de control del proceso. Confirme la condición con mediciones y curvas antes de ajustar el impulsor o instalar un variador.
| Señal observada | Qué confirmar | Dirección para evaluar |
|---|---|---|
| Válvula estrangulada o bypass continuo | Caudal requerido, pérdida de presión, horas y función de protección | Revisar control, dimensionamiento y curva del sistema |
| Caudal o presión distintos de lo esperado | Curva instalada, velocidad, demanda, filtros y restricciones | Separar un cambio del proceso de una pérdida hidráulica |
| Ruido, vibración o fallas repetitivas | Condición de succión, NPSH, alineación, cargas de tubería y tendencias | Investigar la causa antes de cambiar rodamientos o sello |
| Potencia alta con menor producción | Potencia real, caudal, carga, fluido y estado del impulsor | Comparar la operación con la curva y la línea base |

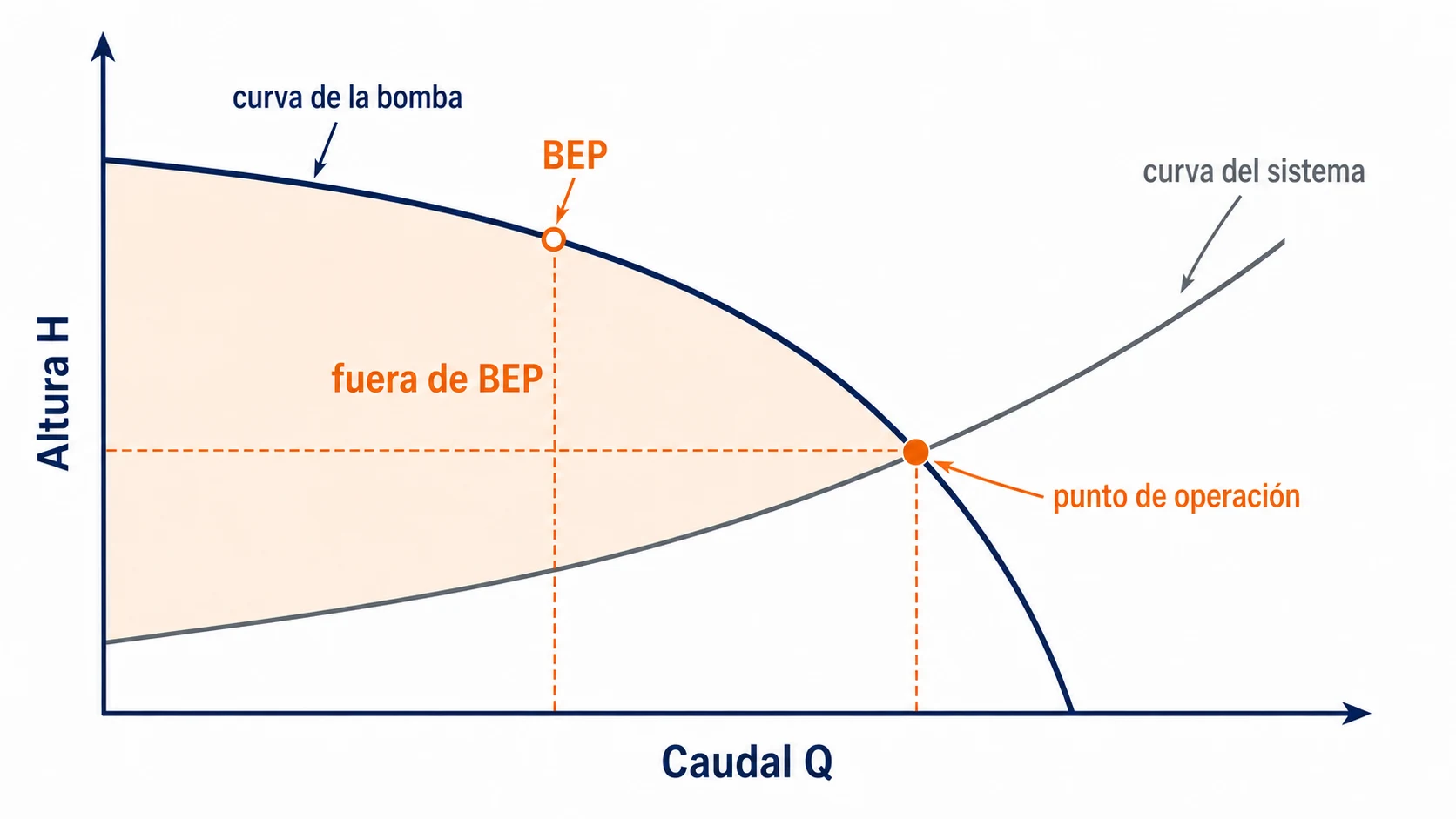

La curva de la bomba y la curva del sistema ayudan a ubicar el punto de operación. Revise la guía para interpretar curvas de bombas centrífugas y, si la evidencia apunta a restricciones, la revisión de pérdidas de carga en tuberías.
Compare las opciones según la causa
- Operación y control: corregir horarios, secuencias o recirculación innecesaria sin retirar protecciones requeridas.
- Mantenimiento: limpiar filtros, corregir alineación o reparar holguras cuando las mediciones e inspección lo respalden.
- Sistema hidráulico: revisar pérdidas en succión y descarga, válvulas, accesorios y tubería frente al deber real.
- Ajuste de impulsor o bomba: comprobar la curva corregida, potencia, NPSH y rango permitido para esa configuración.
- Control de velocidad o bombas en paralelo: comparar el perfil de demanda y la curva del sistema; no asumir que una alternativa es siempre más eficiente.
- Reemplazo: considerarlo si la bomba no cubre el deber o una condición documentada no puede resolverse con ajustes o reparación. Verifique hidráulica, materiales e interfaces por separado.
En todos los casos, el cambio debe mantener el caudal requerido, el mínimo de operación y los límites indicados por el fabricante. Una reducción de potencia no es una mejora si vuelve inestable el proceso o aumenta el riesgo de cavitación, temperatura o vibración.
Compruebe curvas, succión y límites mecánicos
El BEP es el punto de mejor eficiencia de una curva específica; no define por sí solo un rango universal de operación. Consulte la curva aplicable y los límites preferidos o permitidos del fabricante para las condiciones de velocidad e impulsor consideradas.

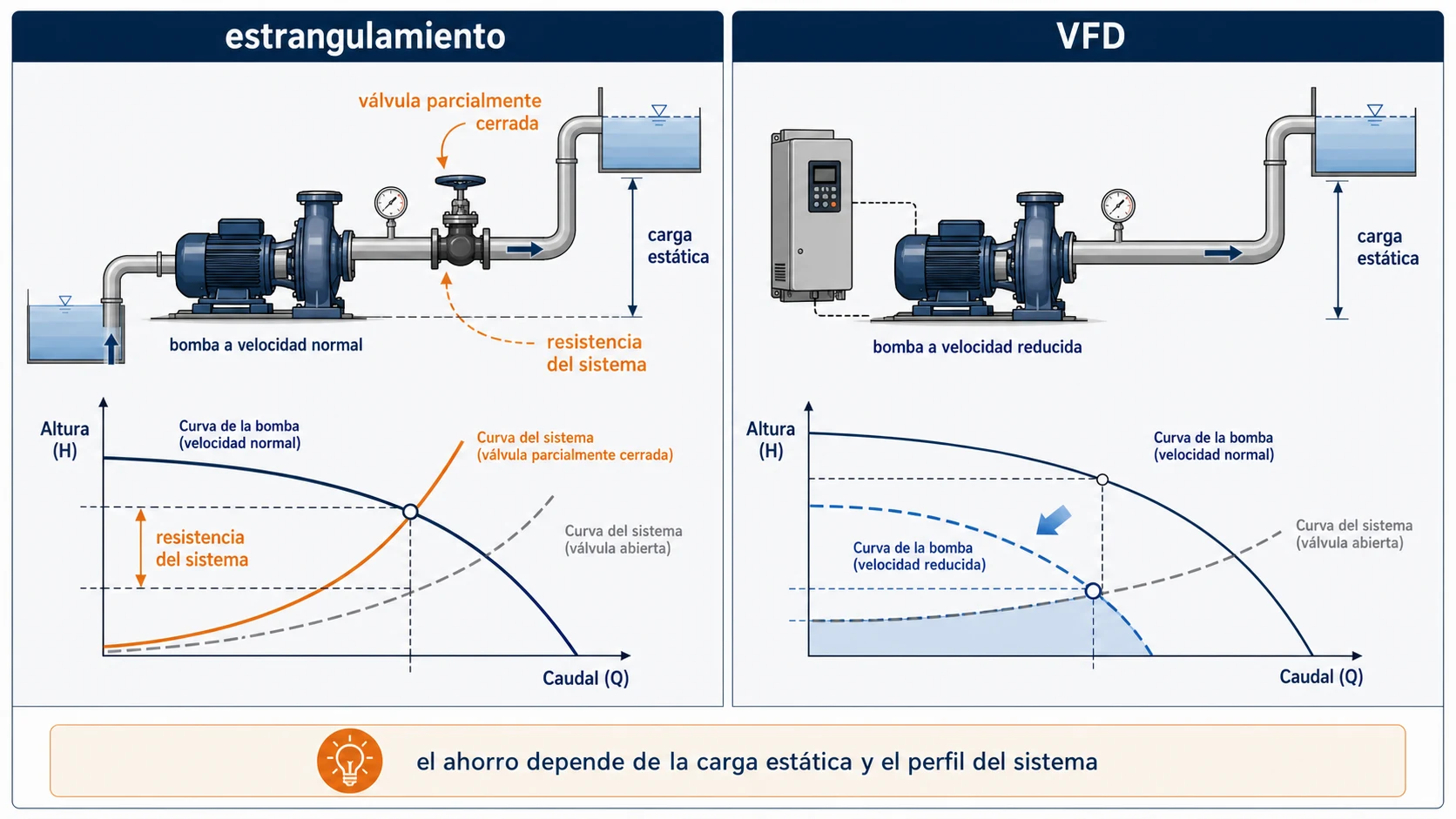

Para evaluar un variador, confirme carga estática, perfil de caudal, velocidad mínima, enfriamiento del motor, sello, lubricación, resonancia y protecciones. Las leyes de afinidad sirven como aproximación entre puntos de similitud de la misma bomba; no predicen por sí solas el comportamiento del sistema instalado.
Q: caudal; H: carga; P: potencia absorbida por la bomba en el eje; N: velocidad de giro.
Relaciones de cribado para la misma bomba bajo condiciones adecuadas. La carga estática, la eficiencia real y los límites del equipo pueden cambiar el resultado; confirme la alternativa con curvas y datos del fabricante.
En instalaciones de gran altitud, calcule el NPSH disponible con la presión atmosférica del sitio, la temperatura y presión de vapor del líquido, el nivel y las pérdidas de succión; no aplique una reducción fija. Para ampliar este análisis, consulte la guía de NPSH y margen de succión.
Calcule el costo con datos reales de planta
Compare escenarios con la potencia eléctrica medida o técnicamente estimada, las horas representativas y el mismo servicio de proceso. Si el perfil de operación varía, calcule por condición en vez de multiplicar una lectura puntual por todas las horas del año.
i: cada condición de operación; Pᵢ: potencia eléctrica del conjunto en esa condición; hᵢ: horas anuales de operación en esa condición.
j: cada periodo tarifario; Eⱼ: energía consumida durante ese periodo; Tⱼ: tarifa de energía aplicable.
Calcule por separado los cargos de demanda y otros conceptos de la factura. Los periodos y tarifas dependen del servicio y la región; use la tarifa vigente de la planta.
La tarifa GDMTH de CFE incluye componentes de energía por periodo y cargos relacionados con demanda; las cuotas aplicables dependen de la tarifa y región. Use la factura vigente del sitio para cada evaluación. Consulte las condiciones oficiales de GDMTH y el material de CONUEE sobre sistemas de bombeo industrial. No prometa ahorro de energía o mantenimiento sin una línea base y una comparación verificable.
Si se calcula recuperación simple, use la inversión instalada aprobada dividida entre el ahorro neto anual sustentado. Incluya costos de operación, mantenimiento y paro sólo cuando existan datos comparables; una estimación no equivale a un resultado de campo.
Implemente y verifique el resultado
- Defina el deber mínimo, normal y máximo que debe cubrir el proceso.
- Registre una línea base sincronizada y documente instrumentos, condiciones y datos faltantes.
- Identifique la pérdida principal y las restricciones de seguridad o confiabilidad.
- Compare las opciones viables con las curvas, cotizaciones y costos reales de la planta.
- Apruebe límites de operación, protecciones y criterios de éxito antes de intervenir.
- Repita las mediciones bajo condiciones comparables y documente la configuración final.
Para reemplazar una bomba ANSI, la compatibilidad dimensional no confirma por sí sola el desempeño hidráulico. Compare punto de operación, NPSH, materiales, sello y dimensiones con planos y datos del equipo. La guía de selección de bombas ANSI cubre la revisión de reemplazo.

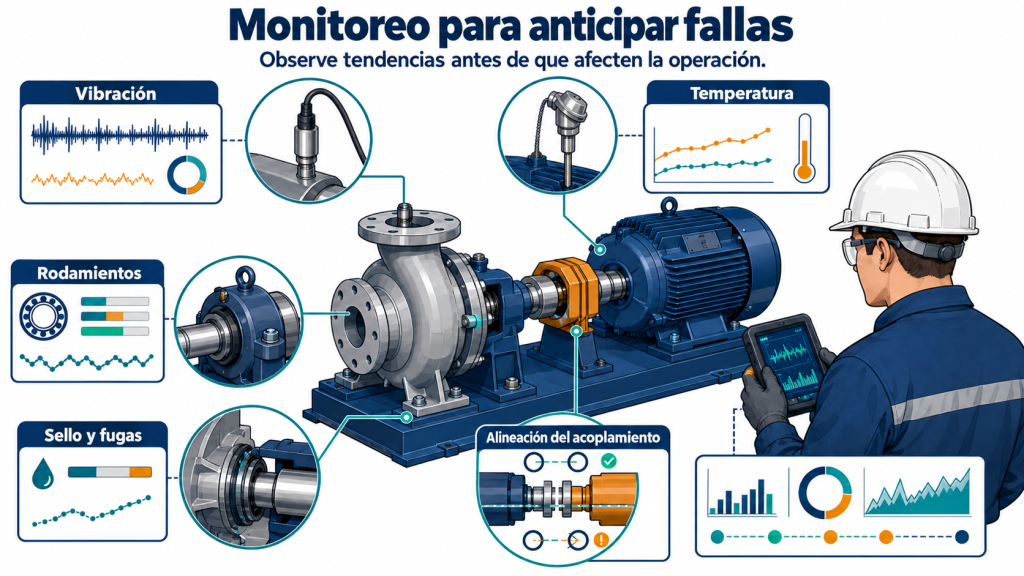

La tendencia de vibración, temperatura, potencia, presión y fugas puede ayudar a detectar deterioro después del ajuste. El monitoreo debe responder a un plan de mantenimiento; no garantiza por sí mismo menos fallas o mayor vida útil.
Preguntas frecuentes sobre optimización del bombeo
¿Un variador de frecuencia siempre reduce el consumo?
No. Su conveniencia depende de la variación de demanda, la carga estática, la curva del sistema y los límites de la bomba y el motor. Compare alternativas para el mismo servicio requerido.
¿Qué datos necesito antes de cambiar una bomba?
Como mínimo, caudal, presiones de succión y descarga, potencia eléctrica, velocidad, fluido, temperatura y horas de operación. Añada la curva instalada y condiciones de succión para evaluar el punto de trabajo.
¿Puedo calcular el consumo usando sólo la potencia de placa?
No como medición del consumo real. La potencia de placa identifica una capacidad nominal; registre potencia eléctrica de entrada y condiciones de proceso para comparar escenarios.
¿Cuándo tiene sentido evaluar un reemplazo?
Cuando las mediciones muestran que el equipo no cubre el deber, una condición de desgaste o materiales requiere atención, o las alternativas de operación y reparación no resuelven el problema. Confirme el servicio y las interfaces antes de comprar.
